My Blocks on yksi VEXcode VR:n lohkoluokista. Joitakin muita luokkia ovat magneetti, ulkonäkö, tunnistus ja muuttujat. Omia lohkoja käytetään luomaan lohkosarja, jota voidaan käyttää useita kertoja projektin aikana.

Kuinka tehdä lohko

Näyttökaappaus VEXcode VR -lohkoluokkaliittymästä, joka esittelee erilaisia ohjelmointilohkoja, jotka käyttäjät voivat luoda koodia virtuaaliympäristössä ja jotka on suunniteltu helpottamaan koodauskonseptien ja robotiikan periaatteiden oppimista.

Valitse "Tee lohko" Omat lohkot -luokasta.

Kuva, joka esittää VEXcode VR:n koodausvuokaaviota, joka esittelee ohjelmointikonsepteja virtuaalisessa robottiympäristössä ja jonka tarkoituksena on parantaa STEM-koulutusta opetusohjelmien avulla.

Nimeä lohko uudelleen kirjoittamalla "Block Name" -kenttään ja valitse sitten "OK".

Lohkon mukauttaminen

Lisää syöte (numero)

VEXcode VR -opetuskuva, joka näyttää visuaalisen esityksen virtuaalirobotin ohjelmointiin käytetyistä koodauslohkoista ja havainnollistaa koodauskonsepteja aloittelijoille ja kokeneille käyttäjille koulutuksellisessa STEM-kontekstissa.

Valitse "Lisää syöttö (numero)" -vaihtoehto "Tee lohko (esikatselu)" -näytöstä. Nimeä syöte uudelleen kirjoittamalla "Numero" -kenttään ja valitse sitten "OK".

Lisää syöte (boolen arvo)

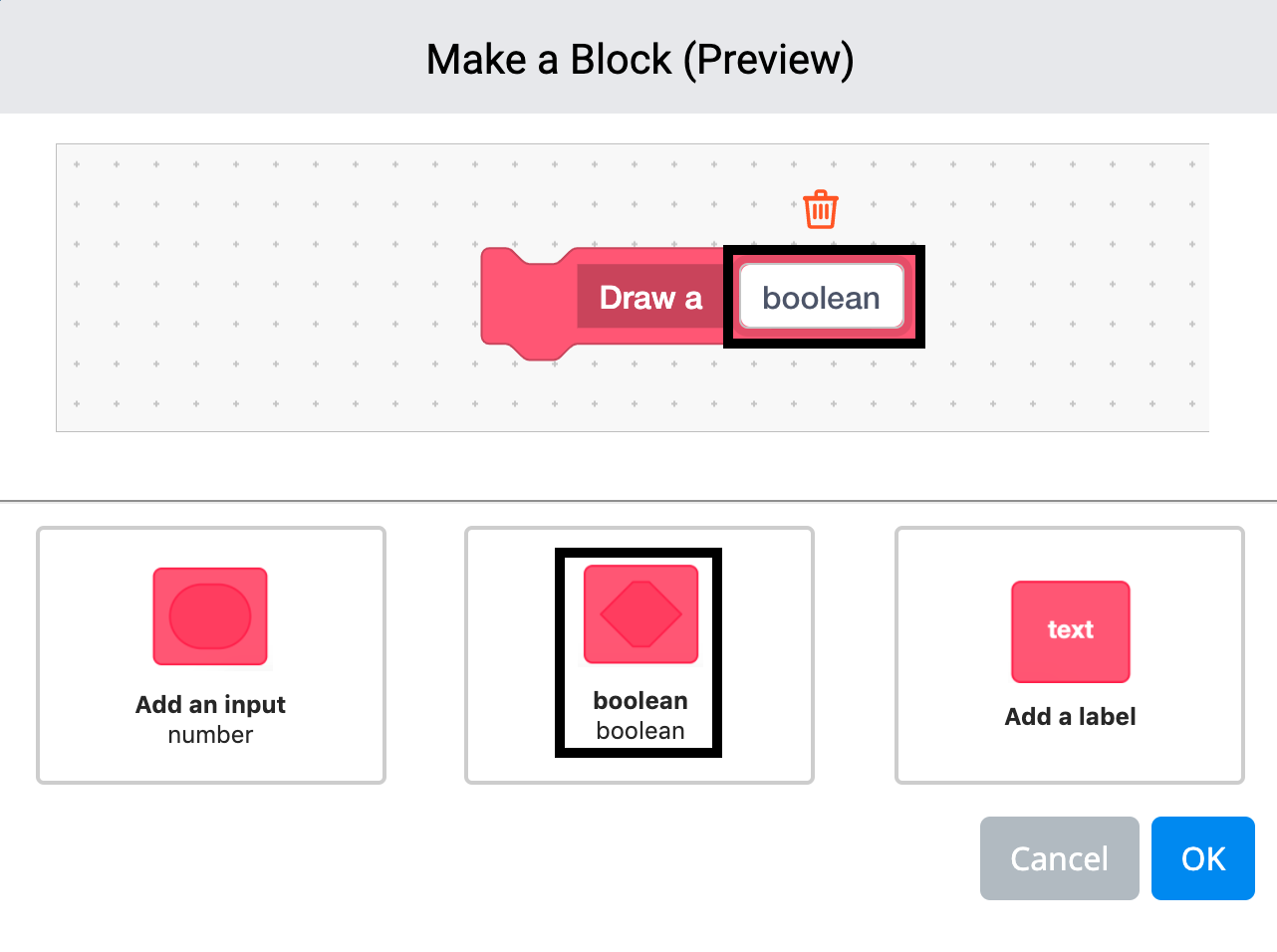

Kaavio, joka havainnollistaa Boolen logiikkakonsepteja VEXcode VR:ssä. Se sisältää visuaalisia esityksiä JA-, TAI- ja EI-operaatioista, jotka on suunniteltu auttamaan oppijoita ymmärtämään ohjelmointiympäristön koodausperiaatteet.

Valitse "Lisää syöttö (Boolean)" -vaihtoehto "Tee lohko (esikatselu)" -näytöstä. Nimeä syöte uudelleen kirjoittamalla "Boolean"-kenttään ja valitse sitten "OK".

Lisää tunniste

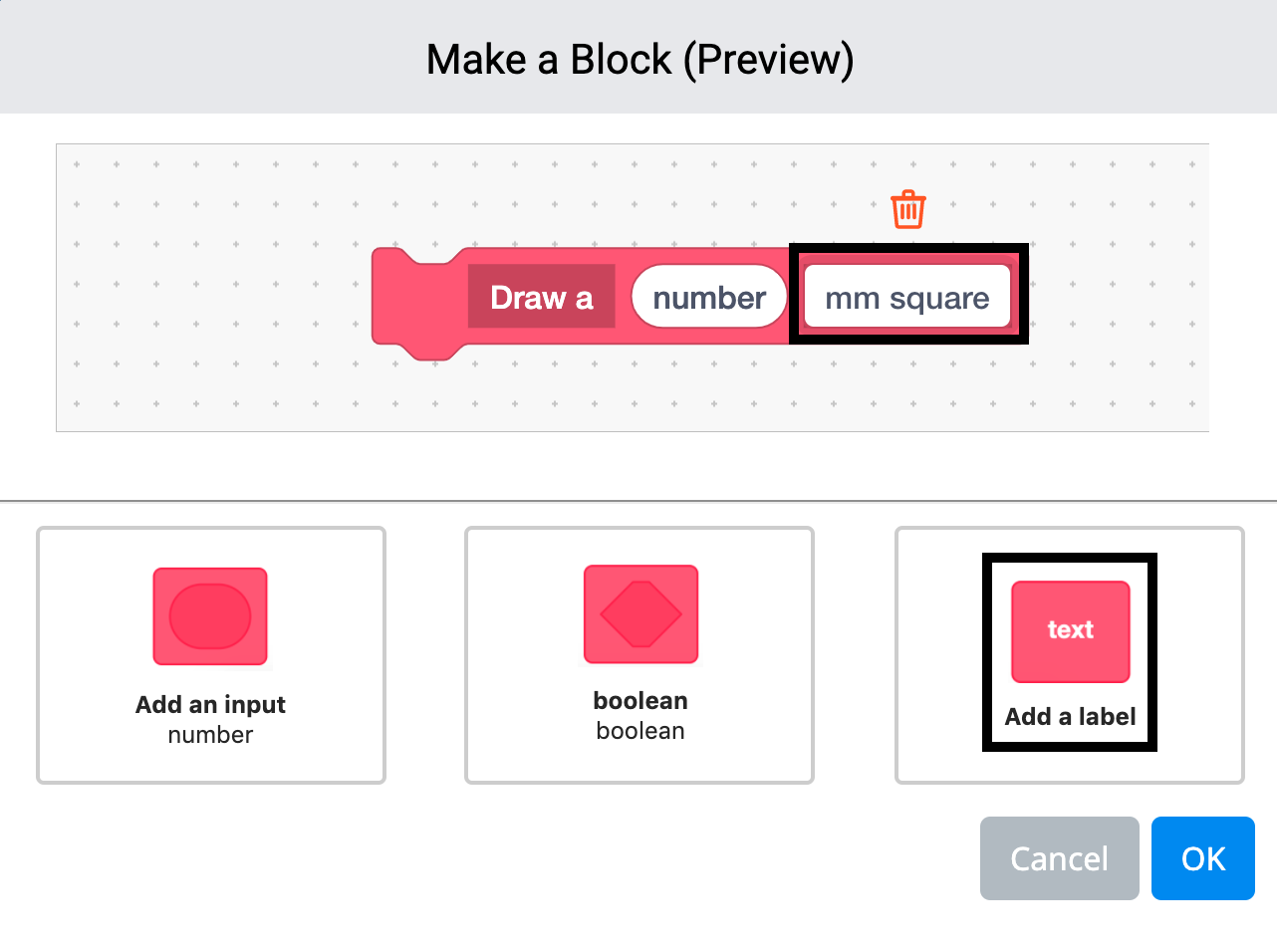

VEXcode VR:n neliönmuotoinen etikettigrafiikka, joka havainnollistaa virtuaalirobotilla koodaamiseen tarkoitetun online-ohjelmointiympäristön avainominaisuuksia, jota käytetään STEM-opetuksen opetusohjelmissa.

Valitse "Lisää tarra" -vaihtoehto "Tee lohko (esikatselu)" -näytöstä. Nimeä tarra uudelleen kirjoittamalla "Label Text" -kenttään ja valitse sitten "OK".

Yhdistä syötteet ja tarrat

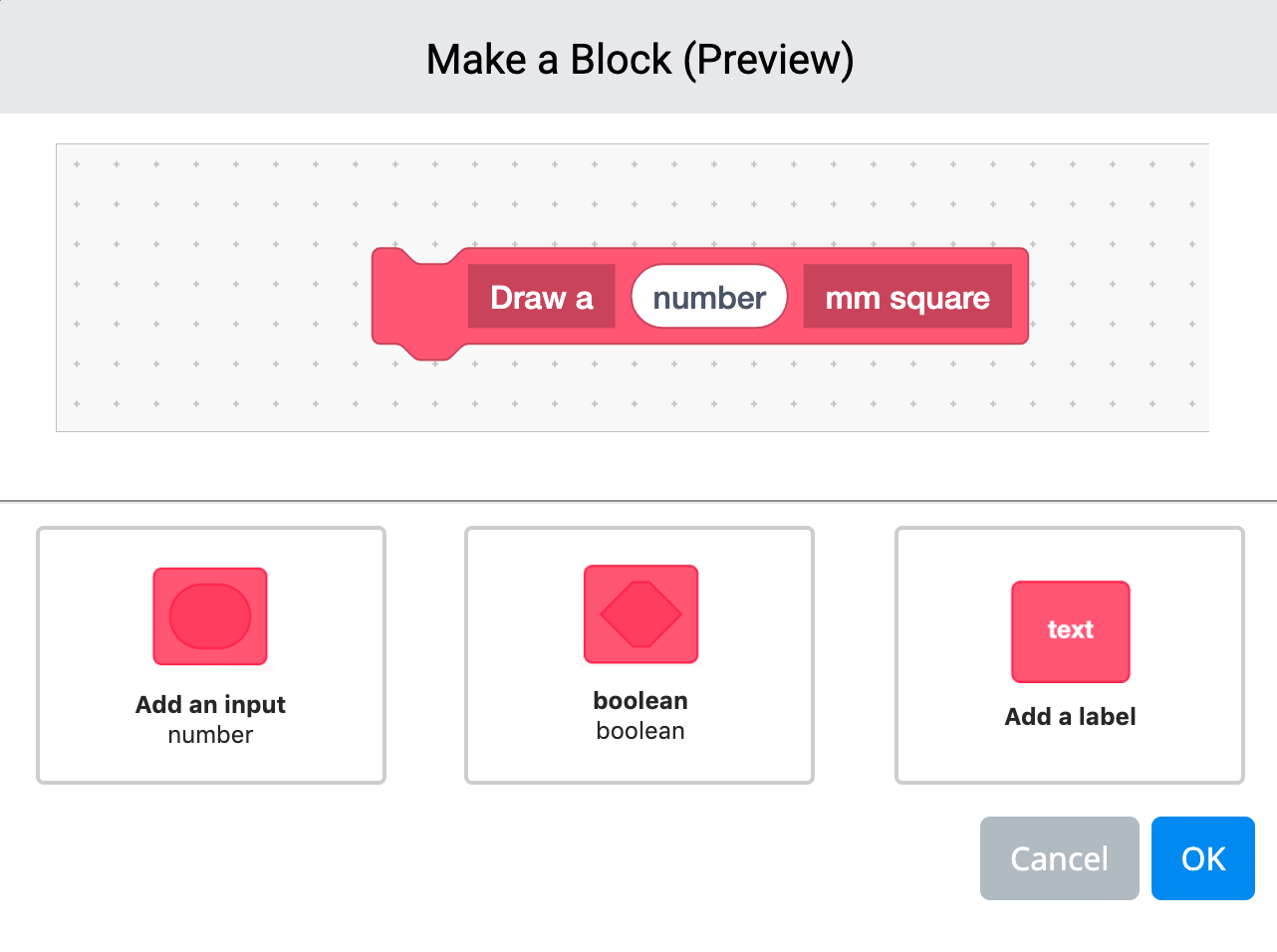

Kuvakaappaus, joka havainnollistaa syöttökenttien ja tarrojen yhdistelmää VEXcode VR:ssä ja esittelee lohkopohjaisen koodausliittymän, joka on suunniteltu koodauskonseptien ja robotiikan periaatteiden opettamiseen koulutusympäristössä.

Yhdistä syötteet ja tunnisteet yhteen lohkosarjan luomiseksi.

Kuinka poistaa syötteitä / tarroja

Näyttökaappaus VEXcode VR -liittymästä, jossa näkyy 'Delete'-syöttövaihtoehto. Se havainnollistaa ohjelmointiympäristöä, jossa käyttäjät voivat oppia koodauskäsitteitä virtuaalisen robotiikan avulla.

Jos haluat poistaa syötteen tai tunnisteen, valitse "Tyhjennä"-kuvake poistettavan syötteen tai tunnisteen päällä.

Kuinka käyttää Define Block -toimintoa

Kuvakaappaus VEXcode VR -lohkopohjaisesta koodausliittymästä, joka esittelee erilaisia virtuaalirobotin koodaamiseen käytettyjä ohjelmointilohkoja ja havainnollistaa opetusohjelmaa koodauskonsepteista aloittelijoille STEM-opetuksen kontekstissa.

Parametria voidaan nyt käyttää "Määritä"-lohkosta, kun se on luotu.

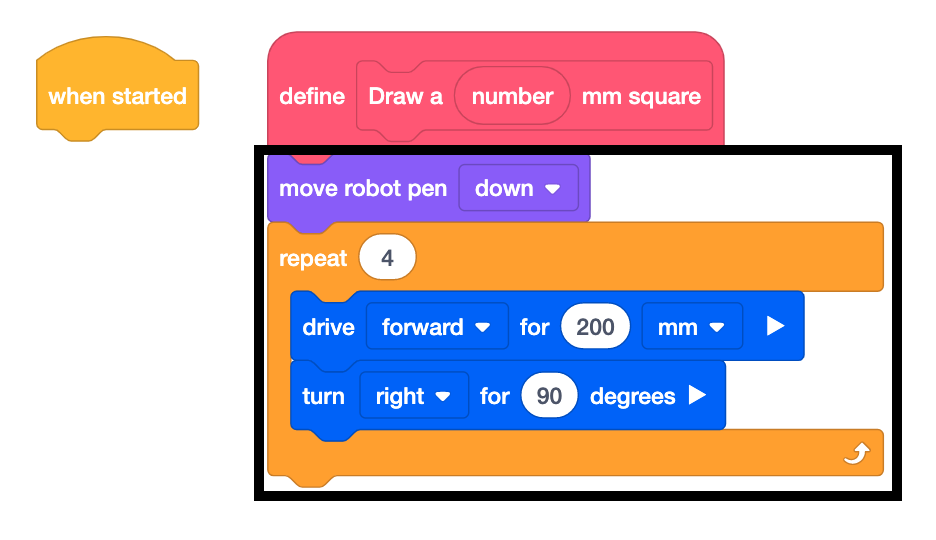

Näyttökaappaus VEXcode VR -liittymästä, jossa näkyy lohkoja, joita käytetään ohjelmointitoimintojen määrittämiseen virtuaaliselle robotille, havainnollistaen lohkopohjaista koodausympäristöä, joka on suunniteltu opetustarkoituksiin STEM-oppimisessa.

Kiinnitä lisälohkoja "Määritä" -lohkoon.

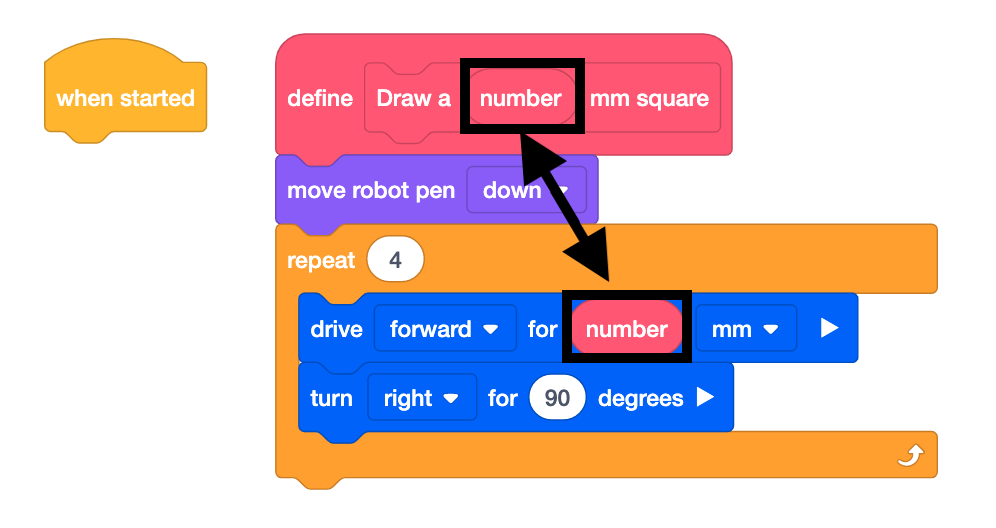

Näyttökaappaus VEXcode VR -käyttöliittymästä, jossa näkyy vedä ja pudota -toiminto, jossa numero siirretään parametriin, havainnollistaen lohkopohjaista koodausprosessia virtuaalisessa ohjelmointiympäristössä opetustarkoituksiin.

Käytä "Määritä"-lohkon parametreja.

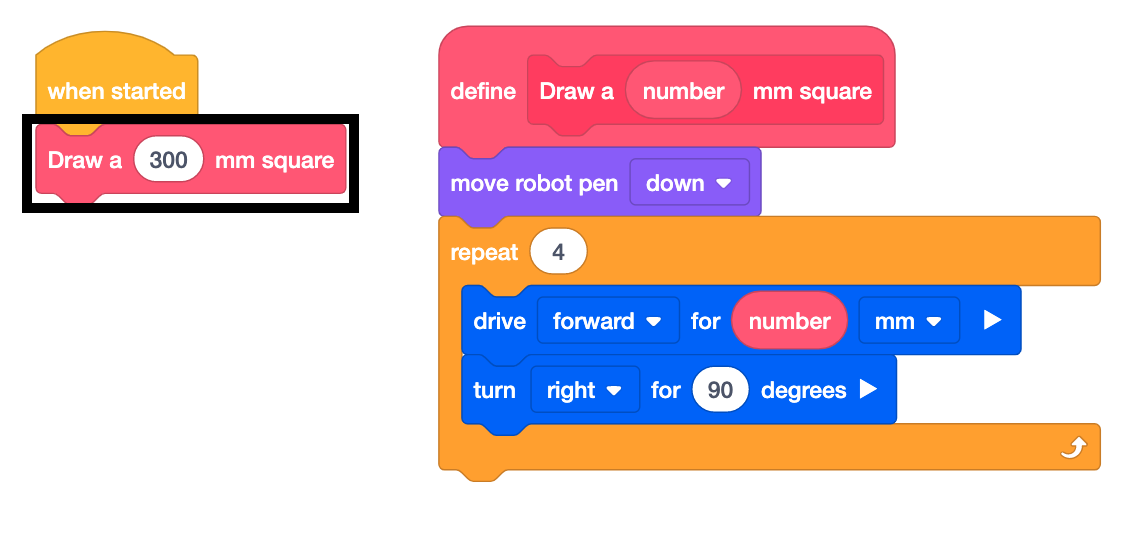

Näyttökaappaus VEXcode VR -liittymästä, jossa näkyy 'Draw a Square' -lohko Omat lohkot -osiossa, havainnollistaen lohkopohjaista koodausympäristöä virtuaalisen robotin ohjelmointiin.

Käytä "Kun aloitus" -lohkoon liitettyä "Oma lohko".

Kuinka käyttää My Blocks

Esimerkki neliöiden piirtämisestä

Tässä esimerkissä robotti käyttää My Blocks -toimintoa:

Aja eteenpäin 200 mm
Piirrä mustalla kynällä 300 mm:n neliö
Käänny oikealle 25 astetta
Piirrä 500 mm:n neliö punaisella kynällä

"Määritä" hattulohko katkaisee prosessin. Seuraavassa esimerkissä tämä "Määritä" hattulohko pilkkoo lohkot, joita käytetään neliön piirtämiseen tietyn määrän kertoja. Vedä lohkoissa käytettävät argumentit määrityslohkosta.

Kun "Määritä" -lohko on asetettu, äskettäin luotu lohko voidaan nyt vetää ja lisätä "Kun aloitus" -lohkoon parametrien asettamiseksi.

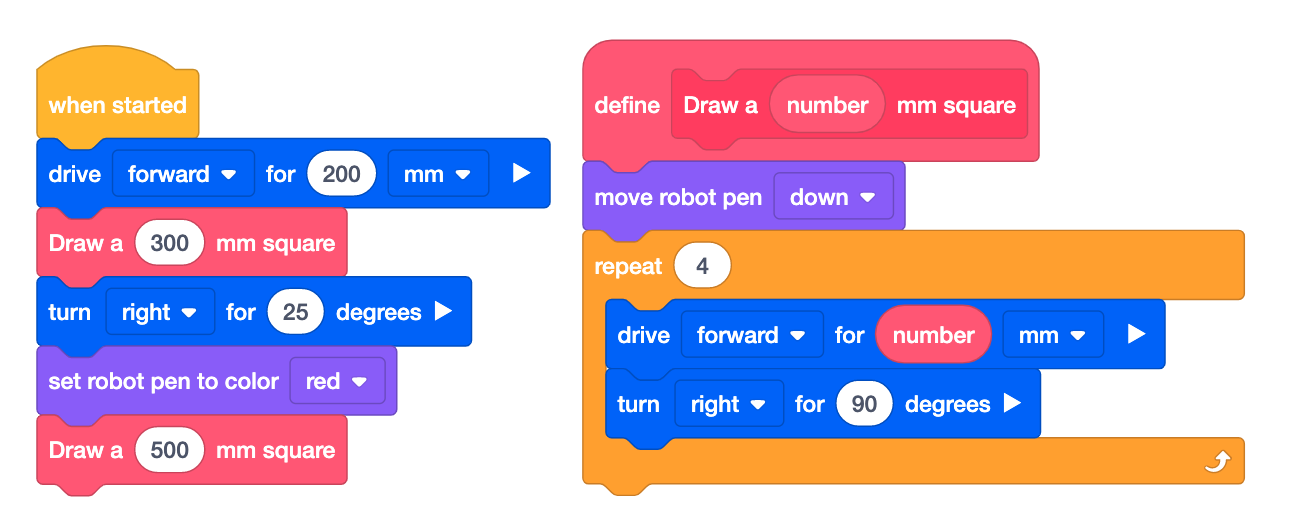

Näyttökaappaus VEXcode VR -opetusohjelmasta, jossa näkyy kaksi ruutua, jotka on luotu lohkopohjaisella koodauksella ohjelmointiympäristössä ja jotka havainnollistavat koodauskonsepteja aloittelijoille virtuaalisessa robottisimulaatiossa.

Kun parametrit on muutettu, projekti on valmis aloitettu.
