V5 Brainin Laitteet-näyttö voi olla hyödyllinen työkalu aivoihin ja aivoihin kytkettyihin laitteisiin liittyvien tietojen ja arvojen tarkastelussa.

Laitetietojen tarkastelun vaiheet V5 Brainissa

Aivot käynnistyivät ja näytöllä näkyi aloitusvalikko.

Kytke V5 Robot Brain päälle painamalla ja pitämällä aivojen Koti-painiketta painettuna.

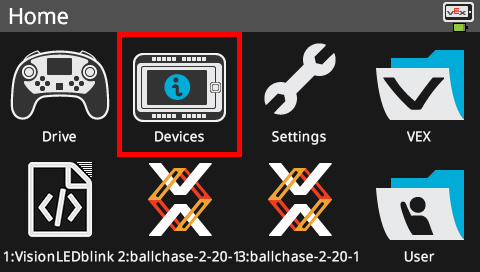

Brain-näyttö näkyy aloitusvalikossa ja Laitteet-vaihtoehto on korostettuna.

Napauta Laitteet-kuvaketta.

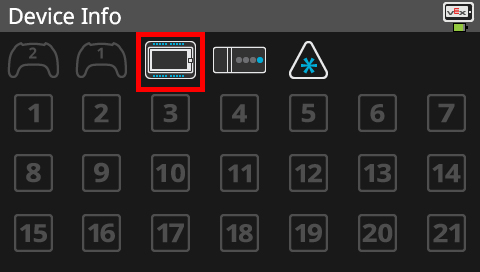

Brain-näyttö näkyy Laitetiedot-valikossa, jossa on luettelo kaikista Brainin Smart Porteista ja yhdistetyistä laitteista. Laitetiedot-valikon aivokuvake on korostettuna osoittamaan, että kohteiden tietovalikot voidaan avata valitsemalla ne.

Tämä avaa Laitetiedot-sivun. Kaikki aivojen älyportteihin liitetyt kohteet näkyvät porteissa 1-21. 3-johtoiset laitteet näkyvät kolmiokuvakkeen alla.

Avaa kohteen laitteen tiedot napauttamalla kuvaketta. Tässä esimerkissä napauta Brain-kuvaketta.

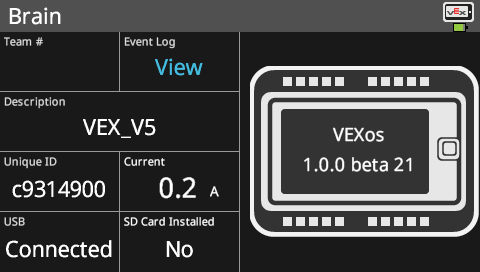

Aivonäyttö näkyy Aivotiedot-valikossa, jossa on tietoja aivoista. Tietoluokat ovat joukkueen numero, tapahtumaloki, kuvaus, yksilöllinen tunnus, nykyinen, USB, SD-kortti asennettu ja VEXos.

Tämä näyttää aivojen arvot, mukaan lukien nimen, VEXos-version ja muut tiedot.

Muiden tietojen tarkasteleminen Laitteet-näytössä

Laitteet-näytöllä voidaan tarkastella arvoja ja tietoja muista V5 Brainiin yhdistetyistä laitteista, kuten moottoreista ja antureista. Katso seuraavat artikkelit saadaksesi lisätietoja Laitteet-näytön käyttämisestä eri ominaisuuksissa:
