Tulostaaksesi konsoliin web-pohjaisessa VEXcode EXP:ssä, tarvitaan yhteys konsolin sarjaporttiin. Tämä toinen portti tarvitaan, koska ensimmäinen sarjaportti yhdistää EXP Brainin laitteeseen projektin lataamista varten selaimesta.

Huomautus: Jotta voit tulostaa konsoliin, EXP Brainin on pysyttävä kytkettynä laitteeseen USB-kaapelilla, kun käytät konsolin sarjaporttia.

VEXcode EXP -tulostuskonsoli ei ole käytettävissä ja näyttää viestin Konsolin sarjaporttia ei ole tällä hetkellä kytketty. Liitä konsolin sarjaporttiin käyttääksesi tulostuskonsolia. Alla on linkki Lisätietoja-osioon.

Jos konsolin sarjaporttia ei ole kytketty, Print Console VEXcode EXP:ssä näkyy poissa käytöstä.

Yhdistäminen konsolin sarjaporttiin

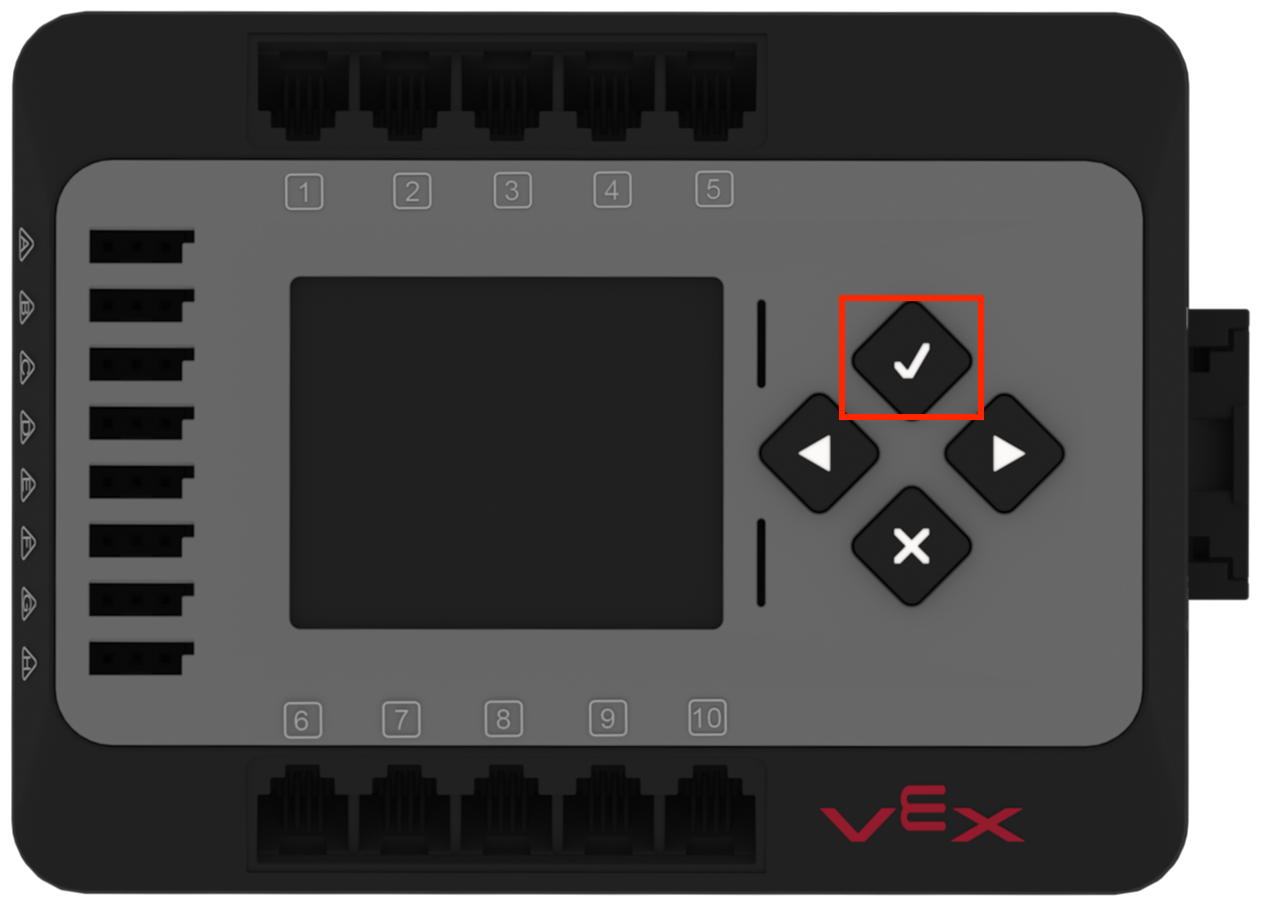

EXP-aivot, joiden Tarkista-painike on korostettu.

Varmista, että EXP-akku on ladattu ja liitetty EXP-aivoihin.

Kytke aivot päälle painamalla aivojen Check -painiketta.

Aivot kytkettynä kannettavaan tietokoneeseen USB-kaapelilla.

Liitä EXP laitteeseen USB-C-kaapelilla.

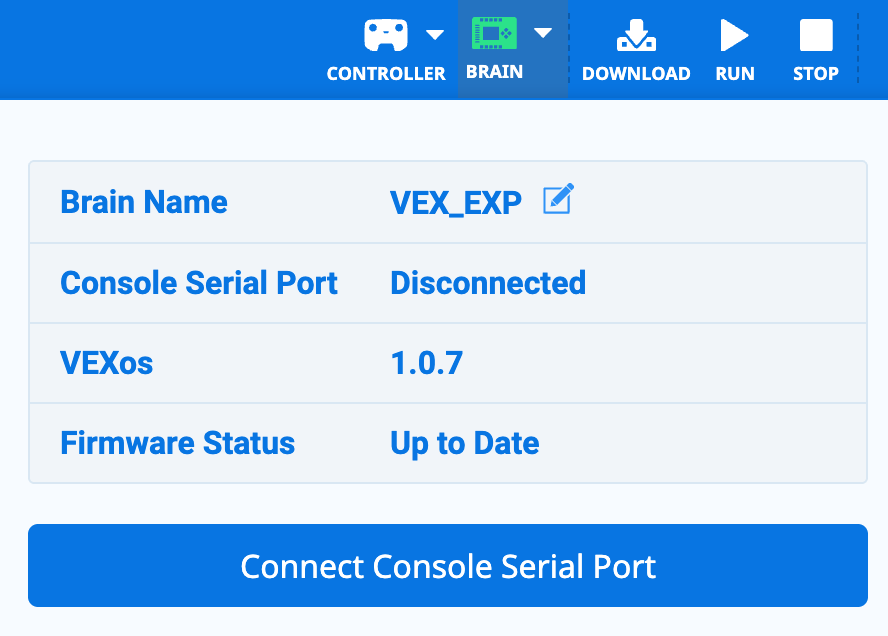

VEXcode EXP, jossa Brain-pudotusvalikko on avattu ja Brain on jo yhdistetty. Konsolin sarjaportin tila on Irrotettu ja alla olevassa painikkeessa lukee Yhdistä konsolin sarjaportti.

Varmista, että EXP on kytketty laitteeseen ensimmäisen web-sarjaportin kautta. Lisätietoja tästä yhteysprosessista on laitettasi koskevassa artikkelissa:

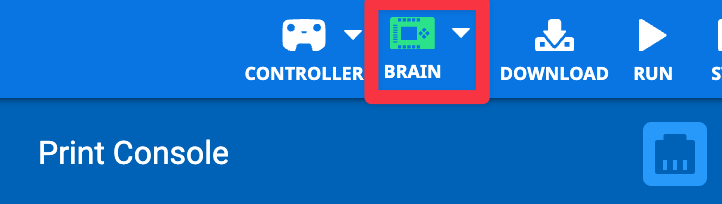

VEXcode EXP -työkalurivi, jossa vihreä aivokuvake on korostettuna, mikä osoittaa, että aivot ovat yhteydessä.

Kun Brain on yhdistetty ensimmäiseen web-sarjaporttiin, valitse vihreä Brain-kuvake.

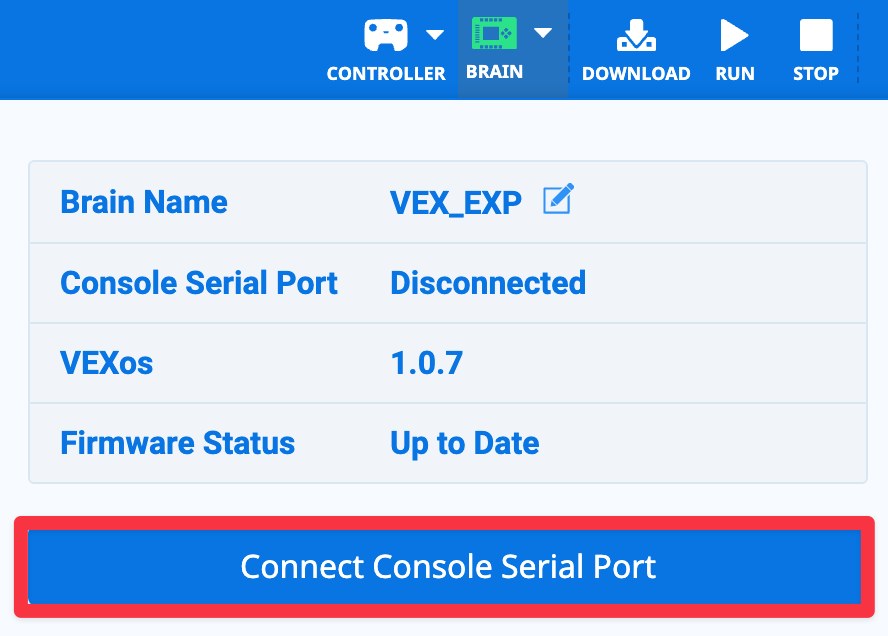

VEXcode EXP, jossa Brain-pudotusvalikko on avattu ja Brain on jo yhdistetty. Konsolin sarjaportin tila on Irrotettu, ja alla oleva painike on korostettuna ja siinä lukee Yhdistä konsolin sarjaportti.

Valitse Yhdistä konsolin sarjaportti.

macOS/Chromebook

Windows

VEXcode EXP -selaimen yhteyskehote Windowsille, jossa lukee Selaimesi yrittää nyt muodostaa yhteyden EXP Brain -käyttäjäporttiin. Valitse selaimen yhteyskehotteesta VEX Robotics User Port -niminen kohta ja paina Yhdistä-painiketta. Lisätietoja on alla olevassa linkissä. Alapuolella on myös kaksi painiketta, toisessa lukee Peruuta ja toisessa Jatka. Jatka-painike on korostettu.

Valitse jokainen yllä oleva kuva suurentaaksesi.

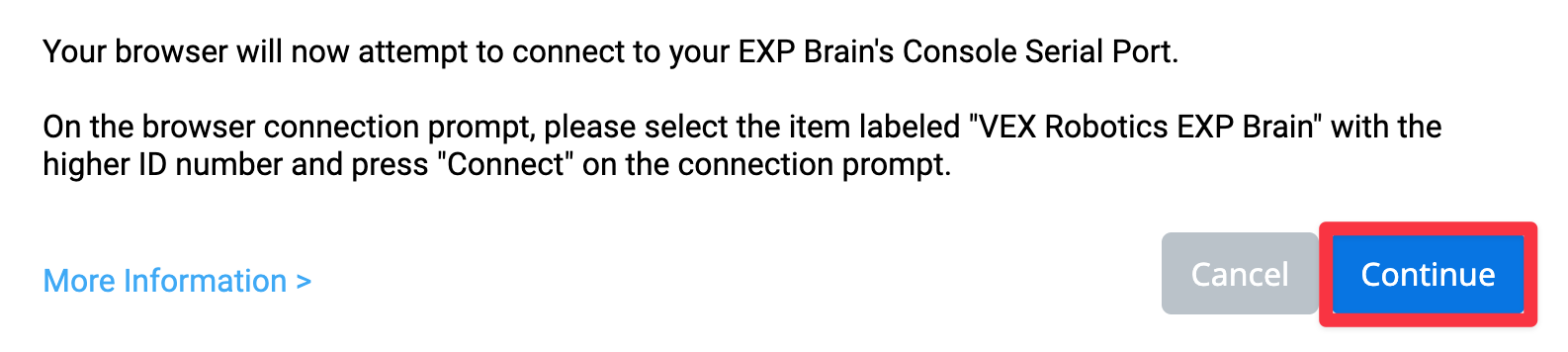

Näkyviin tulee kehote laitteesi mukaan. Valitse Jatka.

macOS/Chromebook

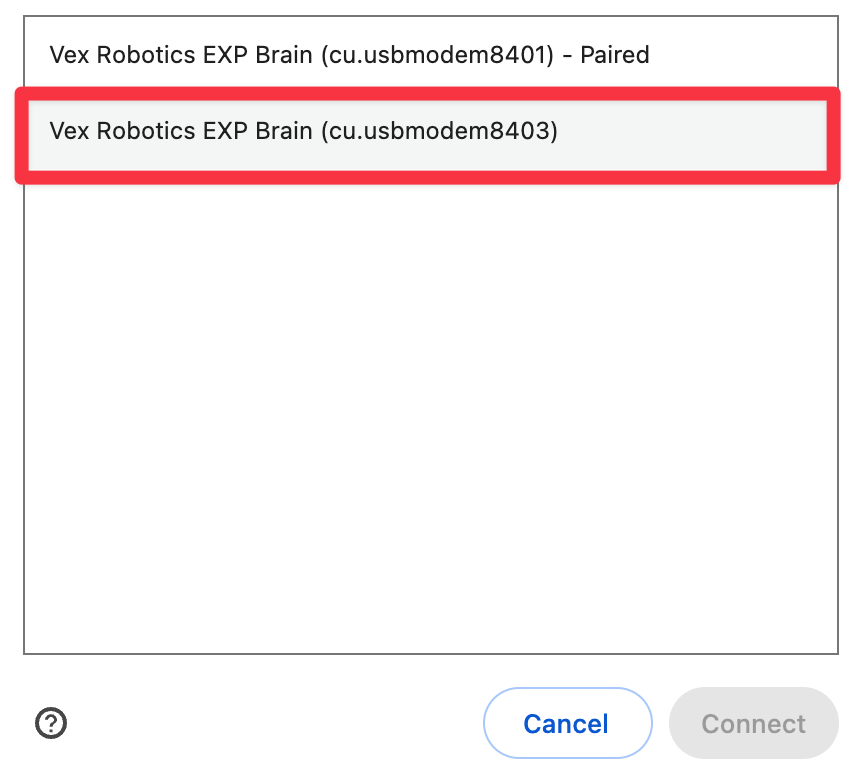

macOS:n tai Chromebookin selainyhteysikkuna, jossa on kaksi VEX Robotics EXP Brain -nimistä kohdetta. Toinen laite on jo paritettu ja sen tunnusnumero on 8401, ja toisen tunnusnumero on 8403. Kohde, jonka tunnus on 8403, on korostettu.

Windows

Windows-selaimen yhteysikkuna, jossa on kaksi lueteltua kohdetta. Ensimmäinen kohde lukee Vex Roboticsin käyttäjäportti ja toinen Vex Roboticsin tietoliikenneportti, ja ne on jo yhdistetty laitepariksi. Vex Robotics User Port -niminen kohde on korostettu.

Valitse jokainen yllä oleva kuva suurentaaksesi.

macOS/Chromebook: Valitse käytettävissä olevien Brains-luettelosta EXP, jolla on HIGHEST ID-numero. Pienin tunnusnumero on jo yhdistetty.
Windows: Valitse Käyttäjäportti. Tietoliikenneportti on jo muodostettu pariksi.

macOS/Chromebook

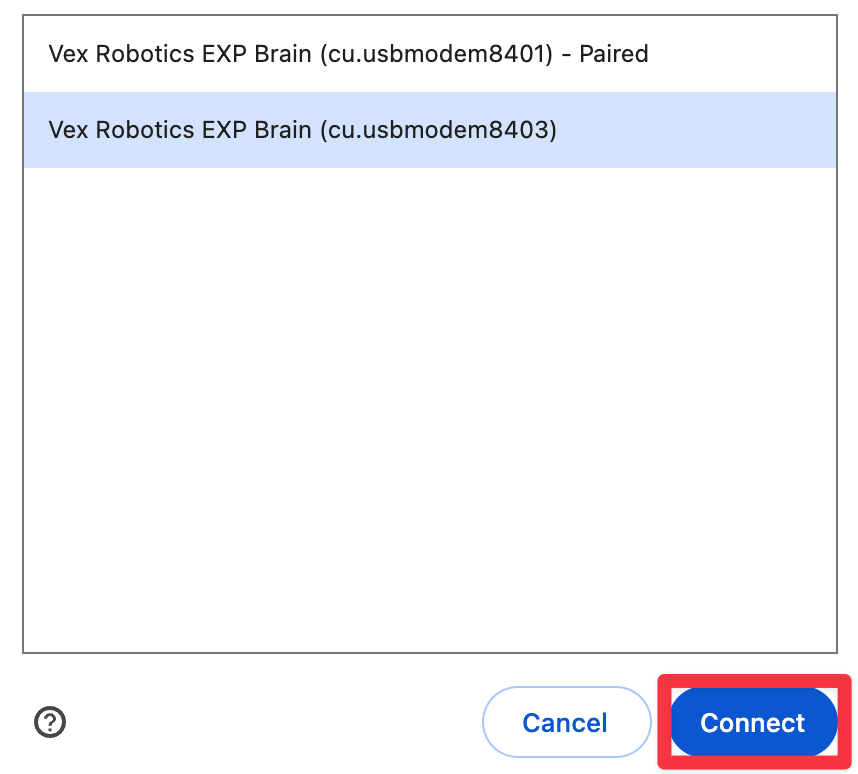

macOS:n tai Chromebookin selainyhteysikkuna, jossa on valittuna kohde, jonka tunnusnumero on 8403. Alla Yhdistä-painike on korostettu.

Windows

Windows-selaimen yhteysikkuna, jossa lukee Vex Robotics -käyttäjäportti valittuna. Alla oleva Yhdistä-painike on korostettu.

Valitse jokainen yllä oleva kuva suurentaaksesi.

Valitse Yhdistä , kun valintasi on korostettu.

VEXcode EXP, jossa Brain-pudotusvalikko on avattu ja Brain on yhdistetty. Konsolin sarjaportin tila on Yhdistetty ja se on korostettuna.

Kun yhteys on muodostettu, konsolin sarjaportti näkyy muodossa Connected. Print Console on nyt käytettävissä.

Yhteyden katkaisu konsolin sarjaportista

Irrota laitteesi EXP:stä irrottamalla USB-C-kaapeli laitteesta tai Brainista.

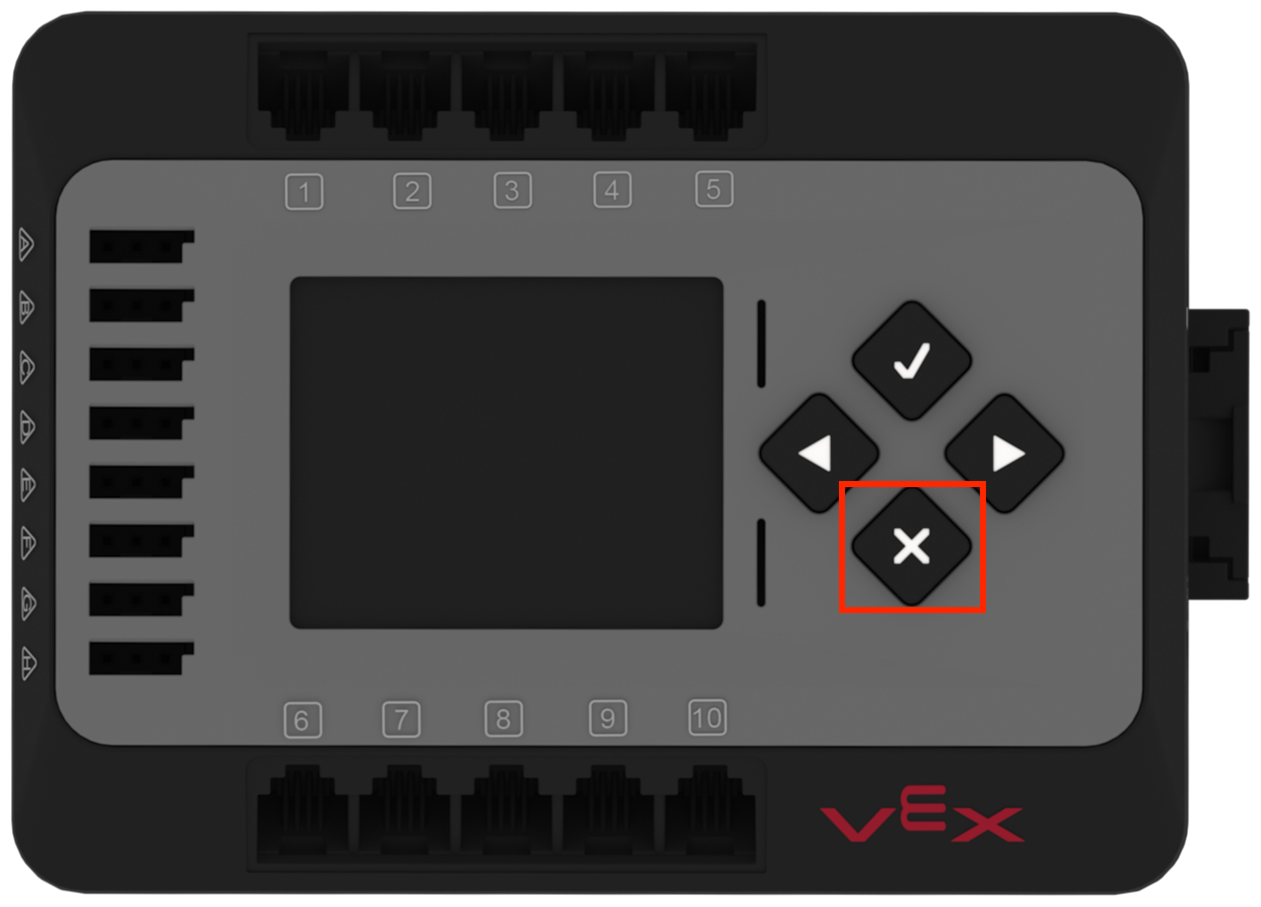

Käynnissä EXP Brain, jonka X-painike on korostettu.

Voit myös irrottaa EXP:n verkkopohjaisesta VEXcode EXP:stä sammuttamalla Brainin.

Sammuta aivot pitämällä X -painiketta painettuna, kunnes Brainin näyttö pimenee.

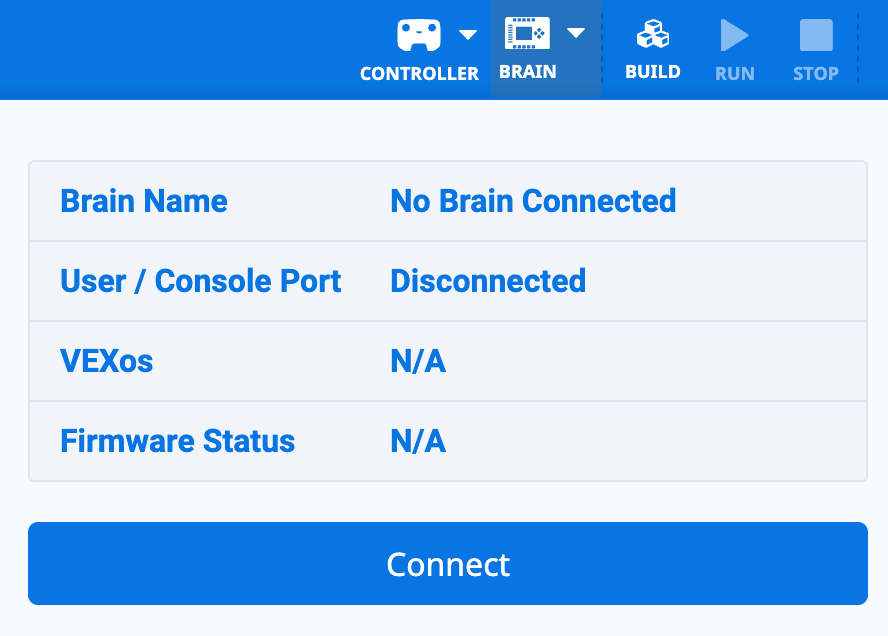

VEXcode EXP Brain-pudotusvalikko auki eikä Brain-laitteita ole kytketty.

Molemmat yllä olevat menetelmät irrottavat EXP Brainin molemmista verkkosarjaporteista, jolloin Brain-kuvake näkyy valkoisena.
