VEX Robotics Competition (V5RC) Virtual Skills Playground on virtuaalinen esitys V5RC High Stakes (2024-2025) -kilpailupelistä. Virtual Skills High Stakes Playground Window on tila Hero Botin Axelin virtuaaliselle versiolle pelatakseen V5RC High Stakes -virtuaalitaitoja.

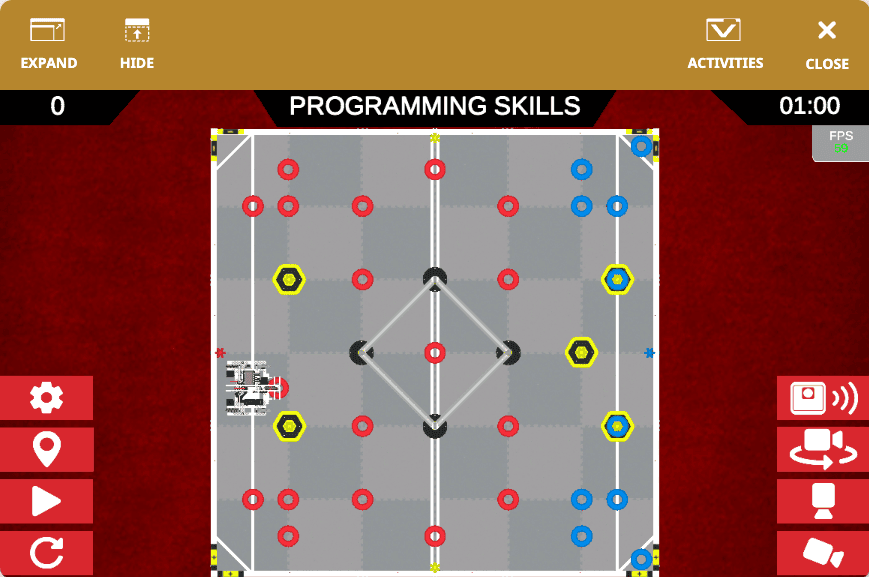

V5RC HS PG -ikkuna osoitteessa start.png

Ottelua edeltävä tarkistuslista

V5RC HS PG -ikkuna PreMatch.png

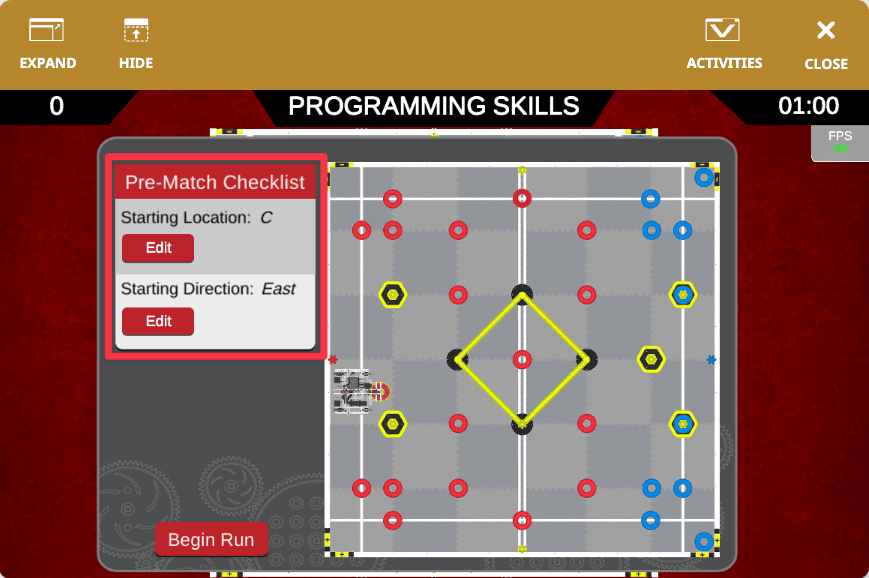

Kun avaat V5RC Virtual Skills High Stakes Playground -ikkunan, Pre-Match Checklist avautuu. Axelin oletuslähtökohta on paikassaC,East -suuntaan päin.

Lähtöpaikkaa ja suuntaa voidaan muokata ottelua edeltävässä tarkistuslistassa valitsemalla kullekin vaihtoehdolleMuokkaa -painike.

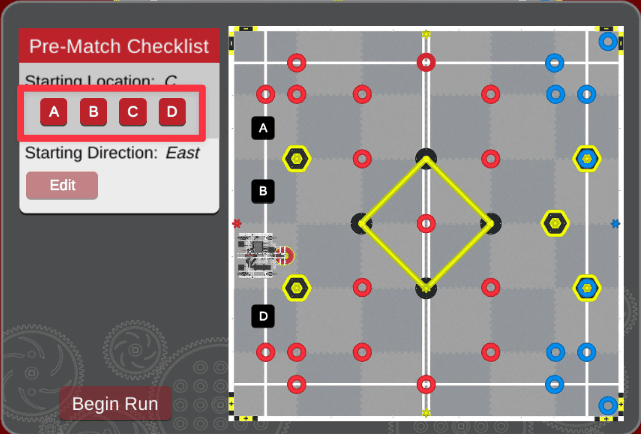

V5RC HS PG Window start location.png

Valitse aloituspaikka valitsemalla A, B, Ctai D. Näet robotin sijainnin kenttäasettelussa muuttuvan, kun sijaintia muutetaan.

V5RC HS PG Ikkunan aloitussuunta.png

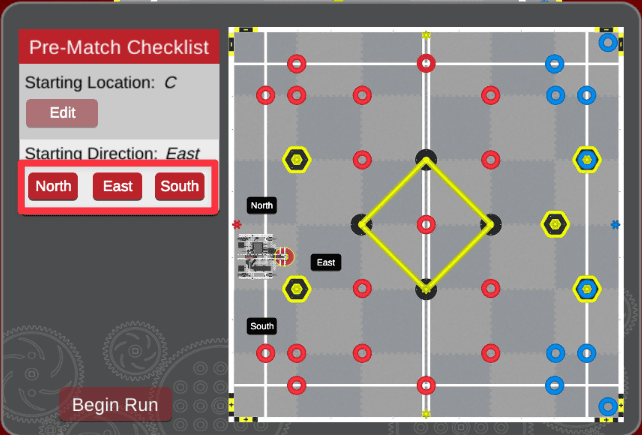

Valitse aloitussuunta valitsemallaPohjoinen,ItätaiEtelä. Näet robotin sijainnin kenttäasettelussa muuttuvan, kun suuntaa muutetaan.

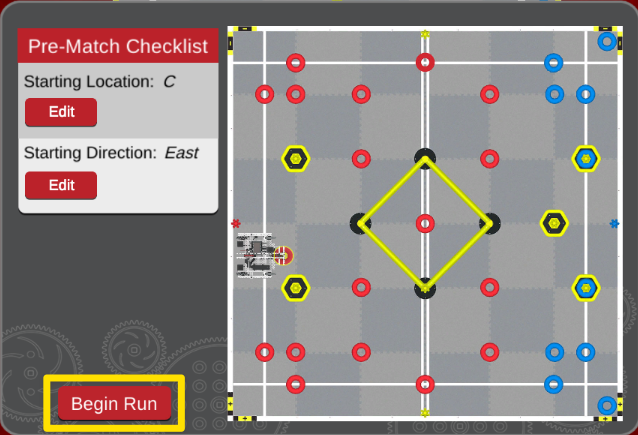

V5RC HS PG -ikkuna Aloita Run.png

ValitseAloita juoksu määrittääksesi valinnat ja aloittaaksesi juoksun.

V5RC HS PG Ikkunan aloituspaikka button.png

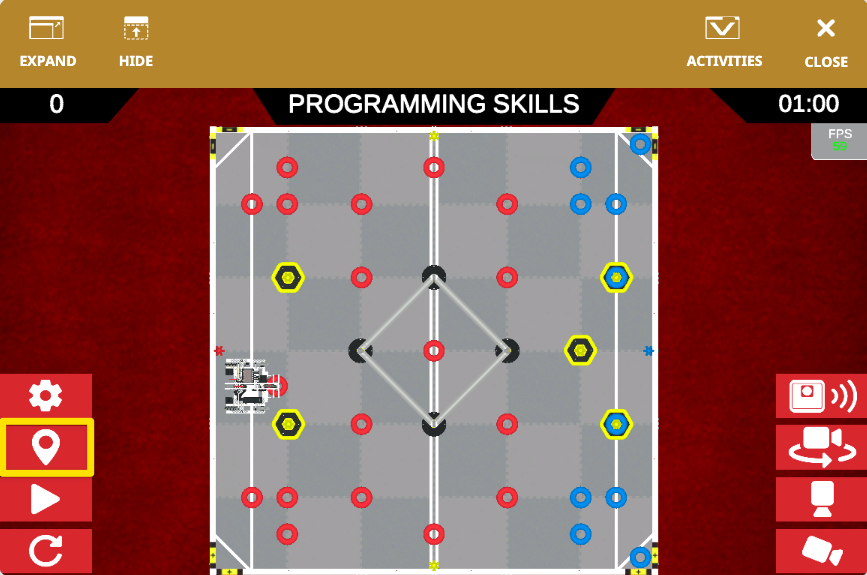

Voit muokata aloituskohtaa milloin tahansa valitsemallaAloitussijainti -painikkeen.

Projektin käynnistäminen, pysäyttäminen ja nollaus

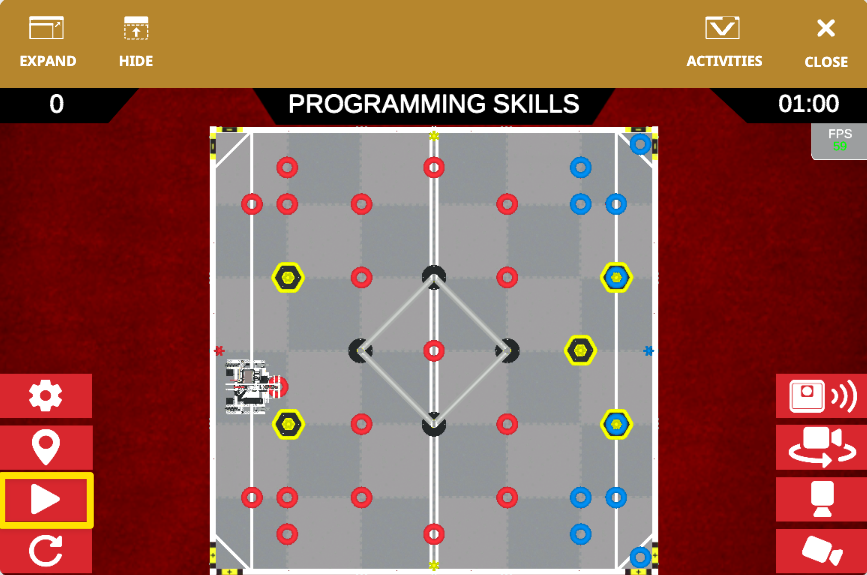

V5RC HS PG -ikkuna Start button.png

Aloita projekti valitsemalla Aloita .

Tämä painike muuttuu Stop-painikkeeksi, kun projekti on käynnissä.

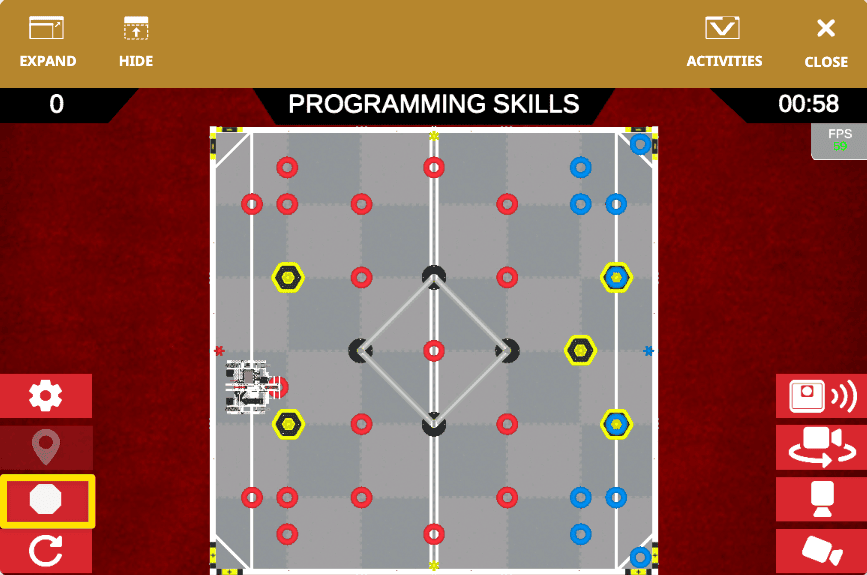

V5RC HS PG Window Stop button.png

Stop -painikkeen valitseminen pysäyttää projektin ja ajastimen välittömästi.

Pisteet-ikkuna tulee näkyviin tällä hetkellä. Katso alta lisätietoja Score-ikkunasta.

V5RC PG -ikkunan palautuspainike.png

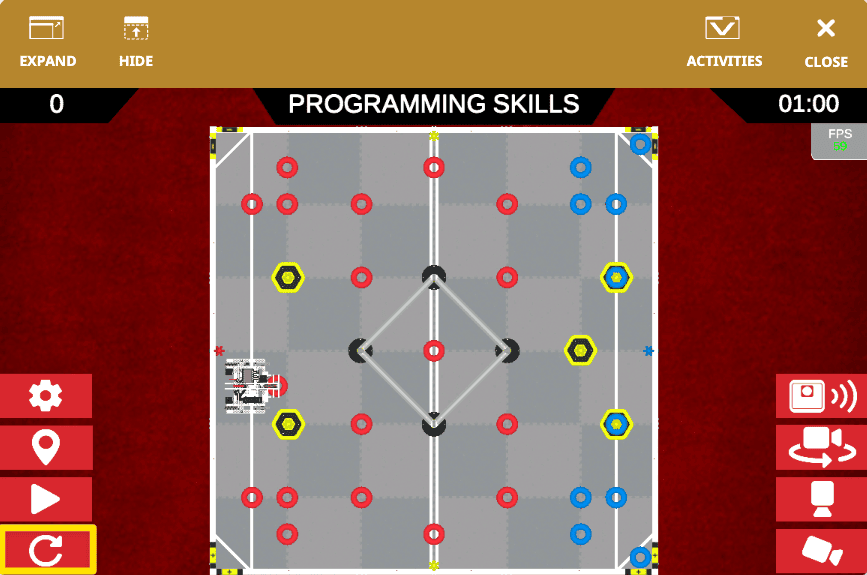

Nollaa ajastin, pistearvo ja kenttä valitsemalla Nollaa -painike.

Näin näet pisteesi ja ajastimen

V5RC HS PG Window Score.png

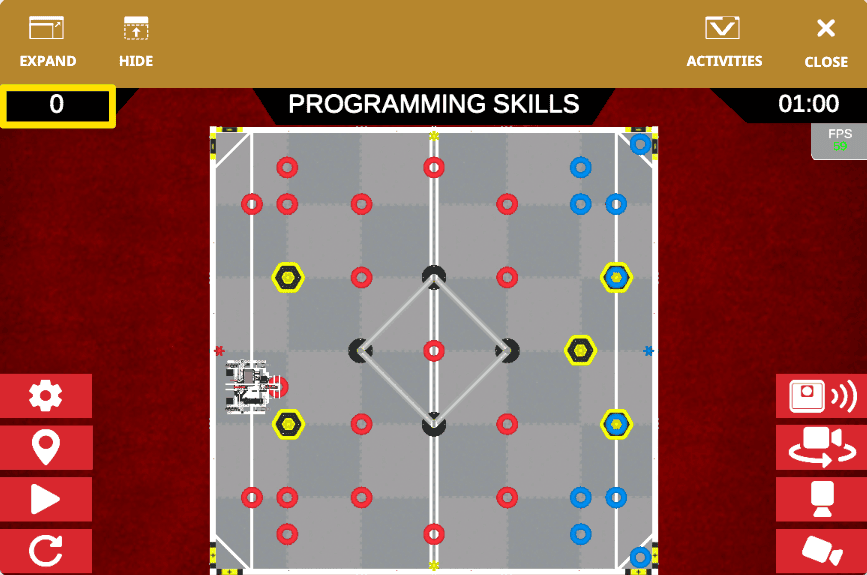

Pistemääräsi näkyy vasemmalla olevan kentän yläpuolella. Tämä päivitetään reaaliajassa projektin alkamisen jälkeen.

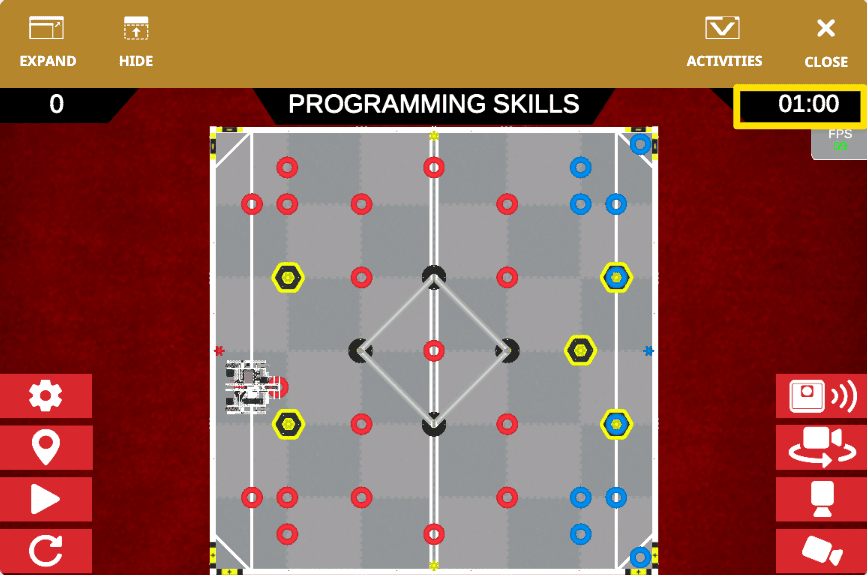

V5RC HS PG Window Timer.png

Ajastin sijaitsee Kentän yläpuolella oikealla puolella.

Ajastin alkaa, kun projekti käynnistetään ja laskee alas kello 1:00. Ajastin laskee alaspäin, kunnes Stop valitaan, Stop project -lohkoa käytetään projektissa tai ajastin saavuttaa 0 sekuntia.

AI Vision Sensor Snapshot -ikkunan tarkasteleminen

V5RC HS PG Window AI Vision button.png

Virtuaalinen Hero Bot, Axel, on varustettu AI Vision Sensorilla. Voit tarkastella tilannekuvaikkunaa ja nähdä AI Vision Sensorin raportoimat tiedot valitsemalla AI Vision Sensor -painikkeen.

ValitseAI Vision Sensor -painike uudelleen piilottaaksesi tilannekuvaikkunan.

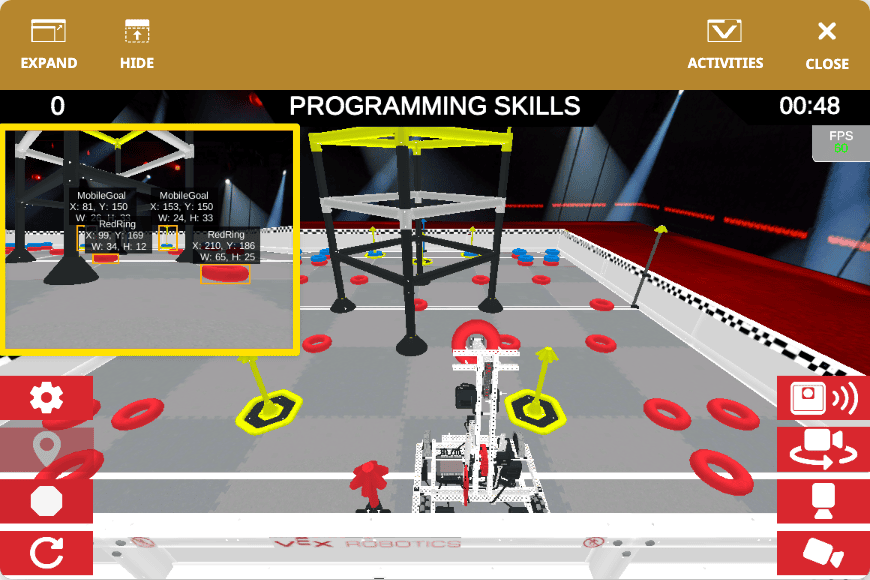

V5RC HS PG Window AI Vision Snapshot window.png

Snapshot-ikkuna avautuu leikkikentän oikeaan yläkulmaan. AI Vision -anturin tiedot näkyvät parhaiten Axelin käsivarren ollessa koholla, kuten tässä näkyy.

Lisätietoja AI Vision Sensorin käyttämisestä V5RC High Stakes Virtual Skillsissa on tässä artikkelissa.

Kuinka yrittää uudelleen ja sulkea tulosikkuna

V5RC HS PG Window Skills Match.png

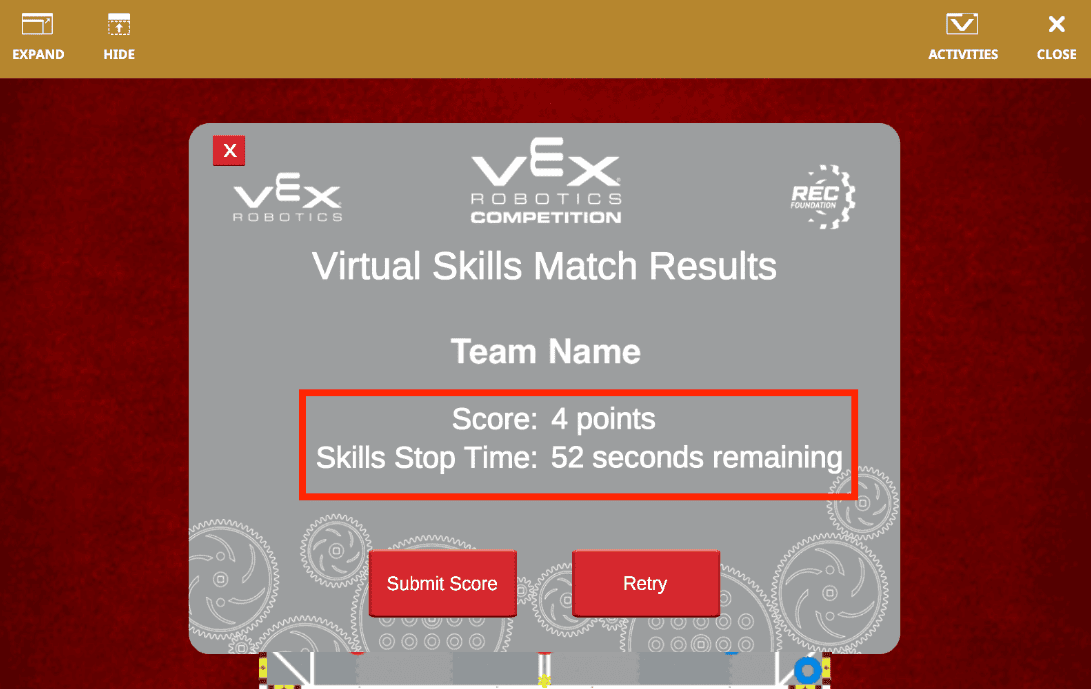

Pisteet-ikkuna tulee näkyviin, kun ajastin saavuttaa 0:n tai jos projekti pysäytetään.

Pisteet-ikkunassa näkyy joukkueesi nimi, numero, kokonaispistemäärä ja taitojen lopetusaika.

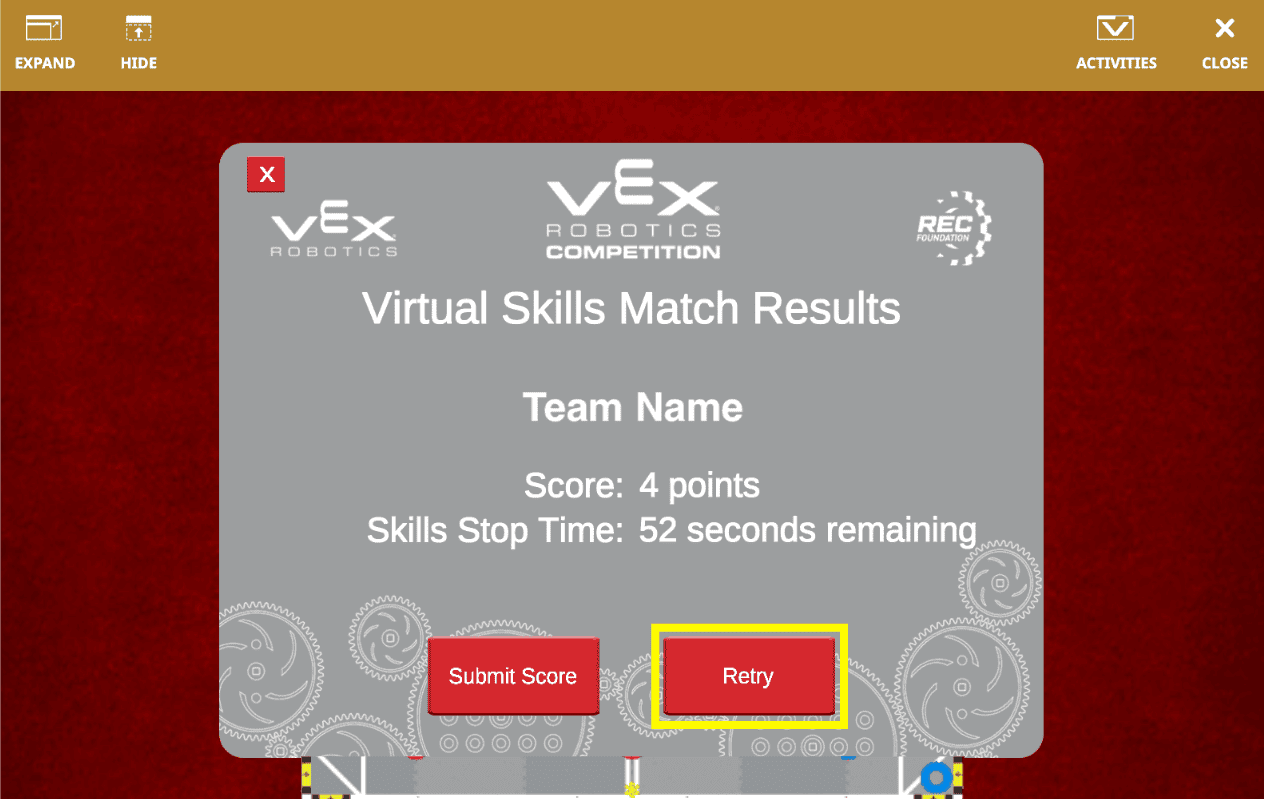

V5RC HS PG -ikkuna Yritä uudelleen button.png

Palaa kenttään ja nollaa ajastin ja pisteet valitsemalla Yritä uudelleen.

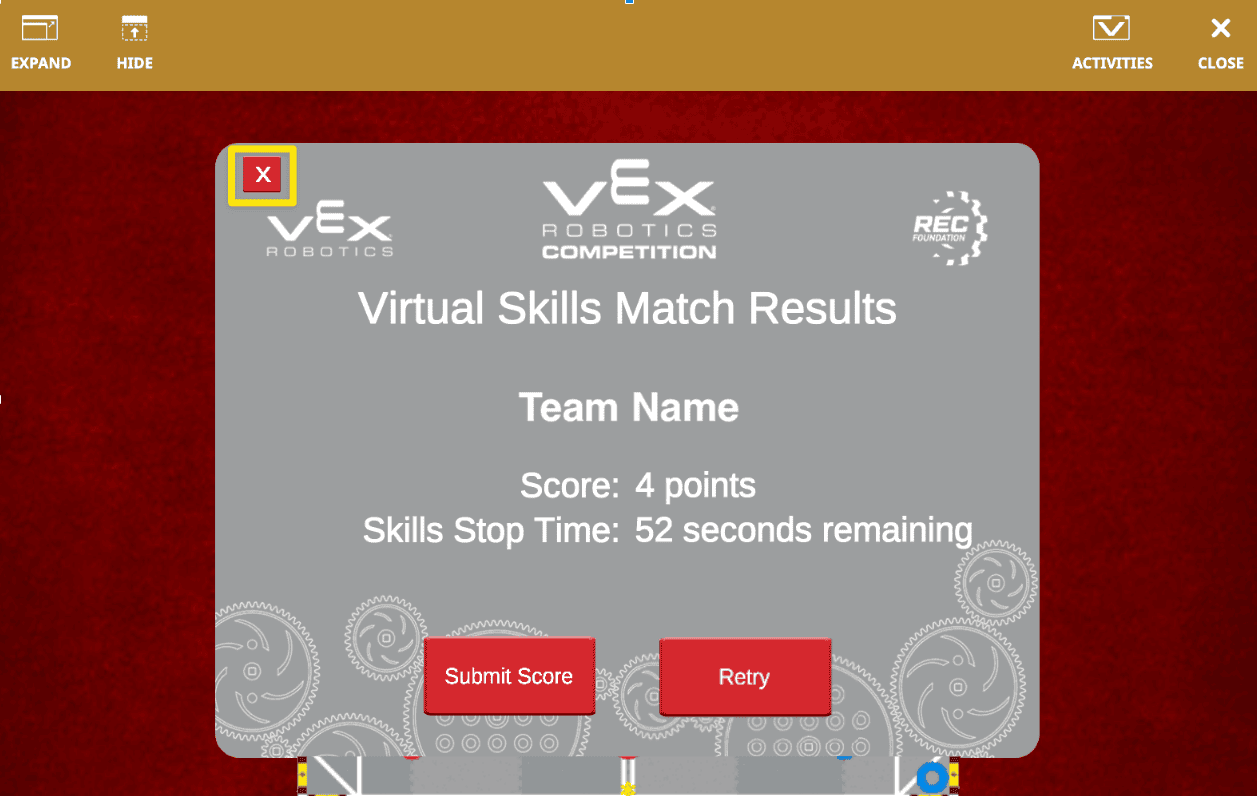

V5RC HS PG -ikkuna sulje ottelu tulokset.png

Valitse X vasemmasta yläkulmasta sulkeaksesi Pisteet-ikkunan ja palataksesi kenttään.

Tämä ei nollaa kenttää, ajastinta tai tulosta. Se palaa kentälle täsmälleen sellaisena kuin se oli projektin pysäyttämishetkellä.

Kuinka laajentaa ja pienentää leikkikentän ikkunaa

V5RC HS PG Window expand 2.png

Ikkuna alkaa oletusarvoisesti pienemmällä koolla. Jos haluat laajentaa ikkunaa, valitse vasemmasta yläkulmasta Laajenna -painike.

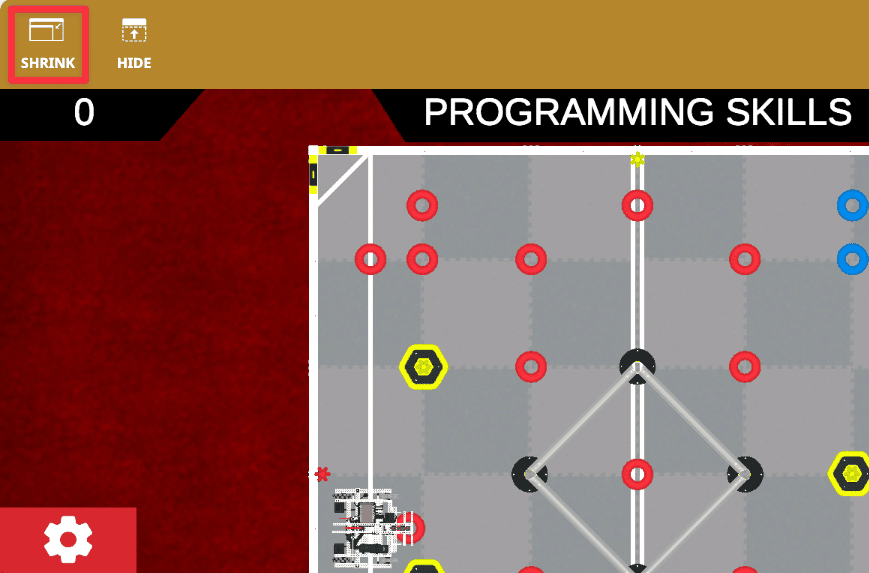

V5RC HS PG Window Shrink 2.png

Valitse vasemmasta yläkulmasta Shrinkpalauttaaksesi ikkunan oletuskokoon.

Kuinka piilottaa ja näyttää leikkikentän ikkuna

V5RC HS PG -ikkuna Piilota 2.png

Valitse Piilota -painike kutistaaksesi V5RC Virtual Skills -ikkunan. Tämä pitää ikkunan yläosassa olevan työkalupalkin edelleen näkyvissä.

näytä button.png

Jos haluat tarkastella koko ikkunaa uudelleen, valitse Näytä -painike.

Erilaisten kameranäkymien valitseminen

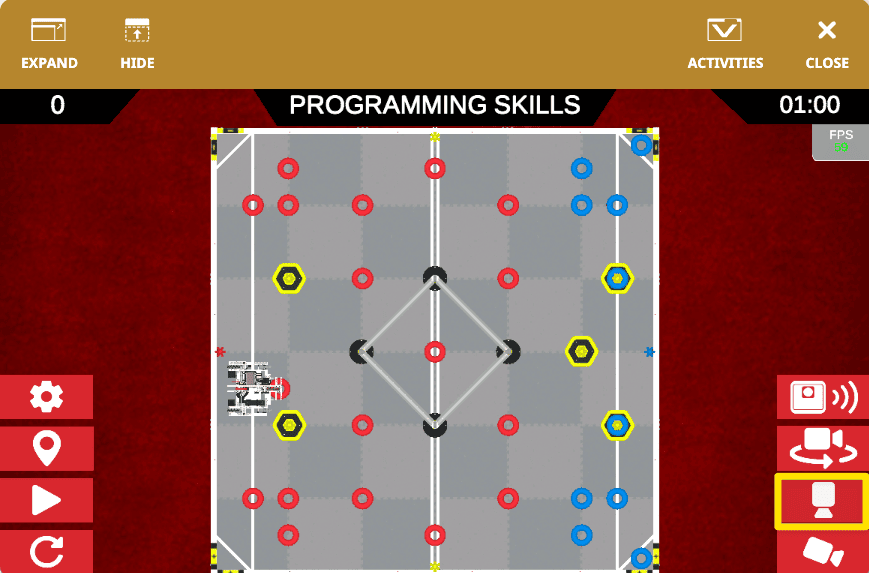

Valitse Top Camera -painike nähdäksesi koko kentän yläpuolelta. Tämä on oletusnäkymä, kun avaat V5RC High Stakes Playground -ikkunan.

V5RC HS PG -ikkunakamera chase.png

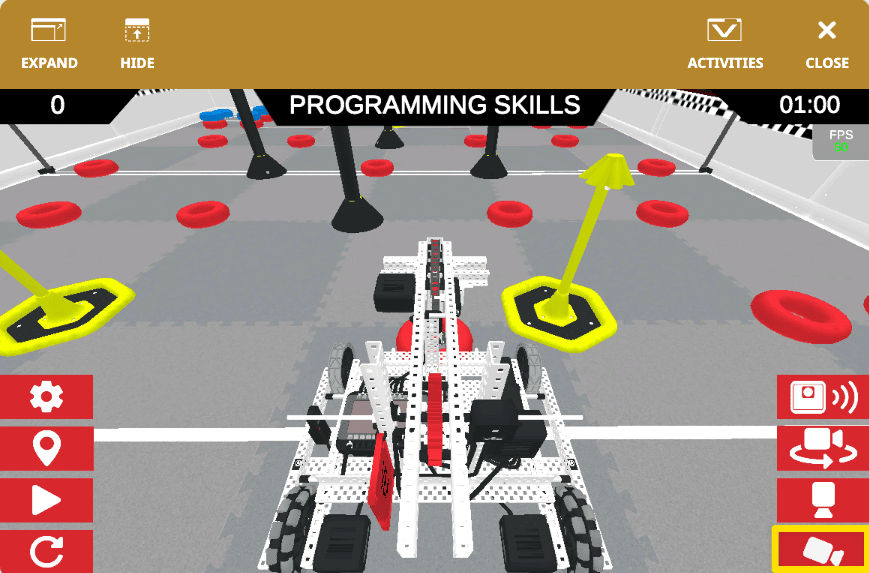

Valitse Chase Camera -painike nähdäksesi näkymän robotin takaa.

V5RC HS PG Window kamera orbit.png

Valitse Orbit Camera -painike nähdäksesi yleiskatsauksen Axelista ja koko kentästä.

Kuinka tarkastella asetuksia

V5RC HS PG Window settings.png

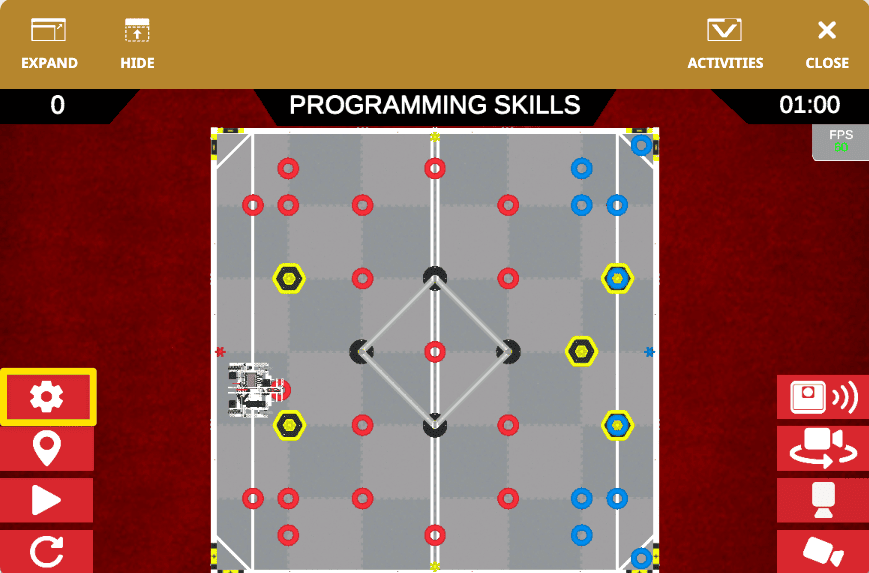

Avaa Asetukset-ikkuna valitsemalla rataskuvake.

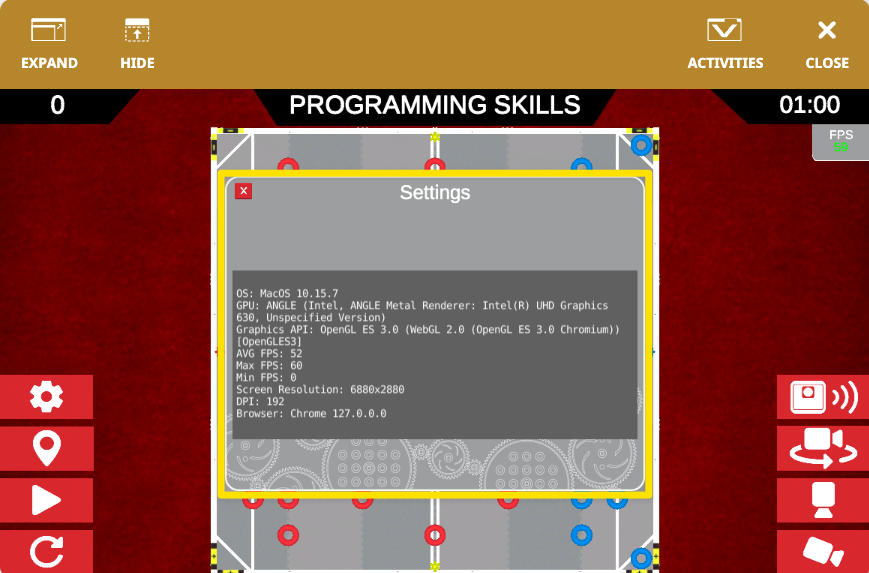

V5RC HS PG -ikkunan asetukset open.png

Laitteesi tiedot näkyvät Asetukset-ikkunassa. Tätä voidaan käyttää apuna suorituskykyongelmien vianmäärityksessä.
