Mutterien pidikkeillä on monia tarkoituksia, mutta yksi niiden tärkeimmistä tehtävistä on tarjota mahdollisuus kiristää mutteri ilman jakoavainta. Vaikka molemmilla on samanlaiset toiminnot, VEX-ekosysteemissä on kaksi pidikesarjaa: yksi kokoinen sopimaan #8-32 Nylock- ja kuusiomutteriin, toinen kokoinen sopimaan #8-32 matalaprofiiliseen mutteriin ja kaikkiin erottimeen.. Tämän artikkelin tarkoituksena on selittää ero eristyksissä olevien pidikkeiden ja kuusiomutteripidikkeiden välillä.
Huomautus: EXP-opetuspakkauksessa ja luokkahuonepaketissakäytetään irrotettua pidikettä.

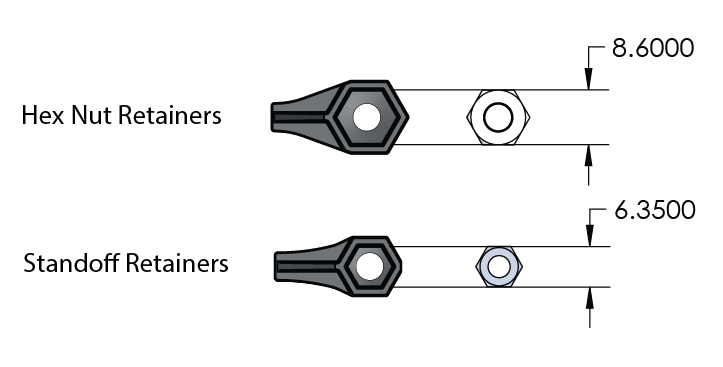

Tämä kuva näyttää eron yhteensopivien kokojen välillä kuusiomutteripidikkeiden ja seisontapidinten välillä. Huomaa, että vaikka vain 1-napainen pidike näytetään, sama pätee kaikkiin kuusiomutteripidikkeisiin ja irrotettuihin pidikkeisiin.
Kuusiokuusiomutterien pidikkeiden maksimileveys litteiden poikki (tai halkaisija tasosta pintaan mitattuna) mutterissa on 8,6 000 mm (leveys #8-32 Nylock ja kuusiomutterit), kun taas maksimileveys litteiden poikki Standoffissa Kiinnikkeet on 6,3500 mm ( #8-32 matalaprofiilisen mutterin ja kaikkien välikappaleenleveys).
Tämä tarkoittaa, että #8-32 Nylock- ja kuusiomutteritvain kuusiokolomutterien pidikkeisiin ja että #8-32 matalaprofiiliset mutterit ja jakomutterit toimivat tehokkaasti vain irrotettujen pidikkeiden kanssa. Vaikka voit sijoittaa #8-32 matalaprofiiliset mutterit ja kiinnikkeet kuusiomutterien pidikkeisiin, ne eivät kiristä itseään, koska ne ovat liian pieniä pysyäkseen paikoillaan.

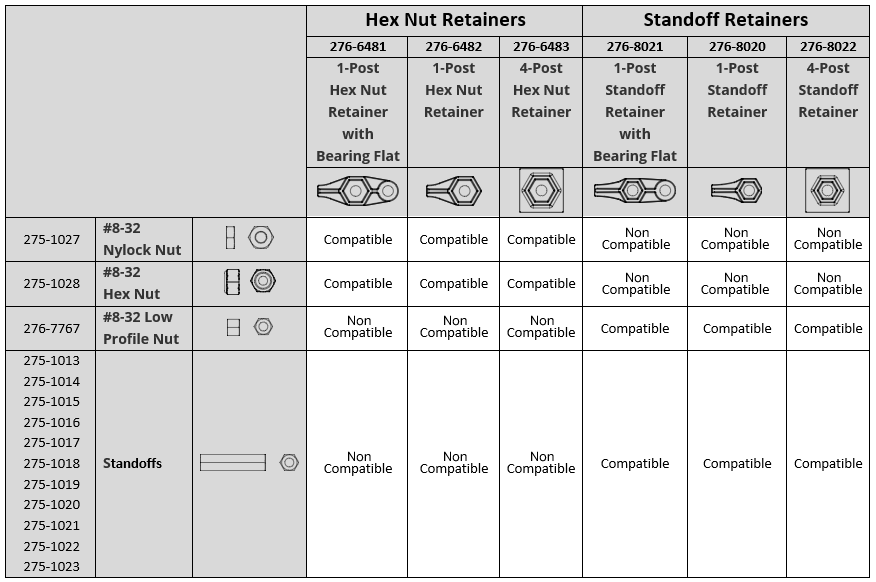

Alla on helposti viitattava taulukko, joka selittää, mikä mutteri/erotus on yhteensopiva kunkin vastaavan mutterinpitimen kanssa. Kaikki mutterit löytyvät täältä , kaikki välikappaleet löytyvät täältä , kaikki kuusiomutteripidikkeet löytyvät täältä ja kaikki välikappalepidikkeet löytyvät täältä .
