Para utilizar su sensor de visión de IA en proyectos de VEXcode, el paso inicial es establecer una conexión exitosa entre el sensor y VEXcode. Esto requiere:

Un sensor de visión de IA.
Un cerebro EXP.
Una computadora con VEXcode EXP basado en aplicación o en web.
Un cable inteligente.
Un cable USB-C.

Con estos elementos en la mano, proceda a continuación para ver los pasos para conectar su sensor de visión AI a VEXcode EXP.

Sensor de visión AI conectado a una computadora portátil con un cable USC C.

1. Conecte el sensor de visión AI a su computadora con un cable USB-C.

Barra de herramientas VEXcode EXP con el ícono de Dispositivos resaltado entre los íconos del Visor de código y la Consola de impresión.

2. Abra VEXcode EXP y abra el menú Dispositivos.

Menú de dispositivos VEXcode EXP con el botón Agregar un dispositivo resaltado.

3. Seleccionar Agregar un dispositivo.

Menú Dispositivos VEXcode EXP después de seleccionar el botón Agregar un dispositivo. La opción AI Vision está resaltada.

4. SeleccioneAI Vision.

Captura de pantalla del menú Seleccionar un puerto que muestra los puertos disponibles para el sensor de visión IA.

5. Seleccione el puerto del cable inteligente al que está conectado el sensor.

Menú de configuración del sensor de visión AI en VEXcode EXP con el sensor etiquetado como AIVision1. Se muestra un ícono grande de sensor de visión de IA y, debajo de él, se resalta un botón azul denominado Configurar.

6. SeleccionarConfigurar.

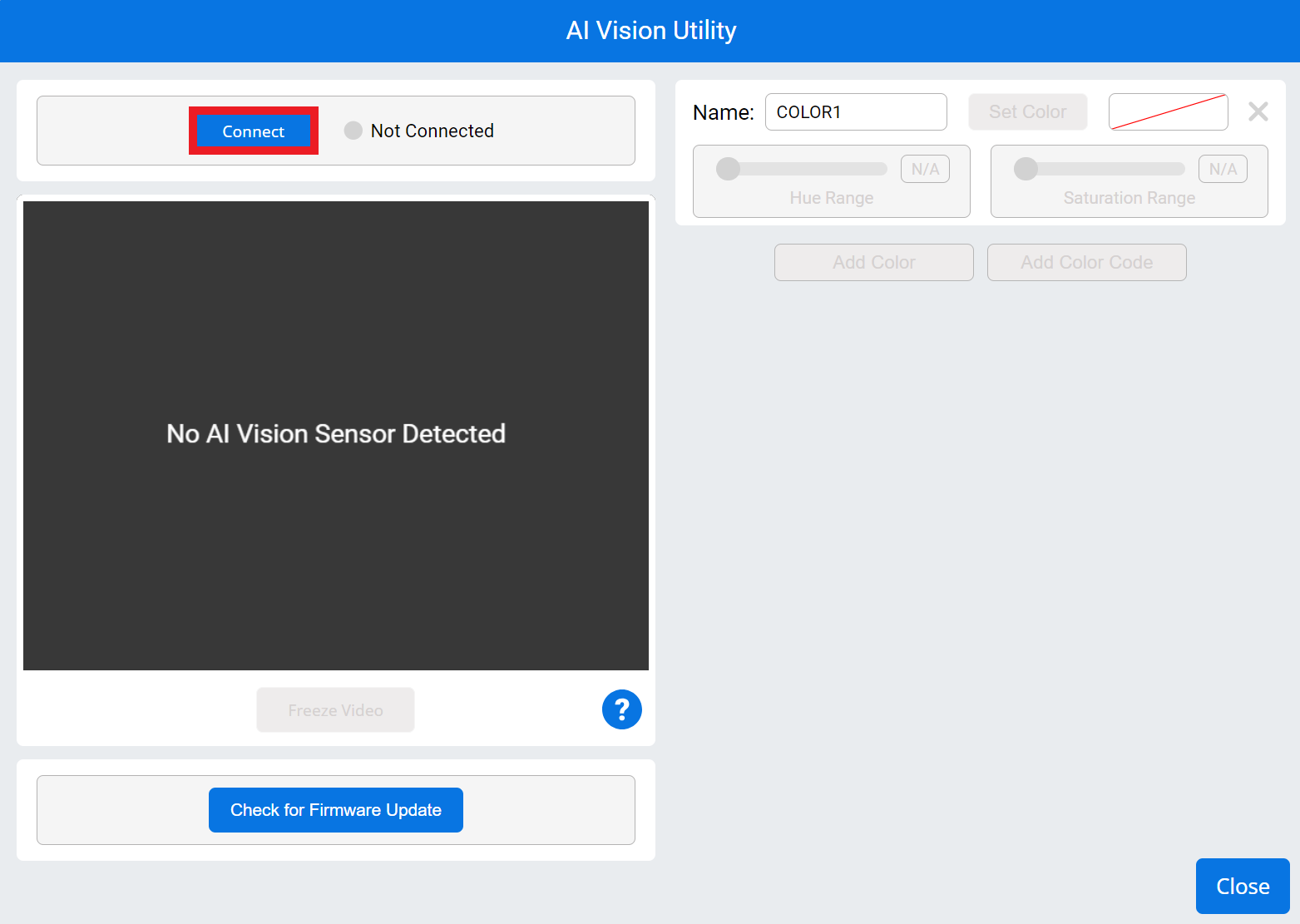

Utilidad de visión IA sin sensor conectado. La transmisión en vivo está en blanco y dice "No se detectó ningún sensor de visión de IA". Arriba, hay un botón resaltado que dice Conectar.

7. Se abrirá la ventana Utilidad del sensor de visión de IA. Seleccione Conectar para conectar su sensor de visión AI.

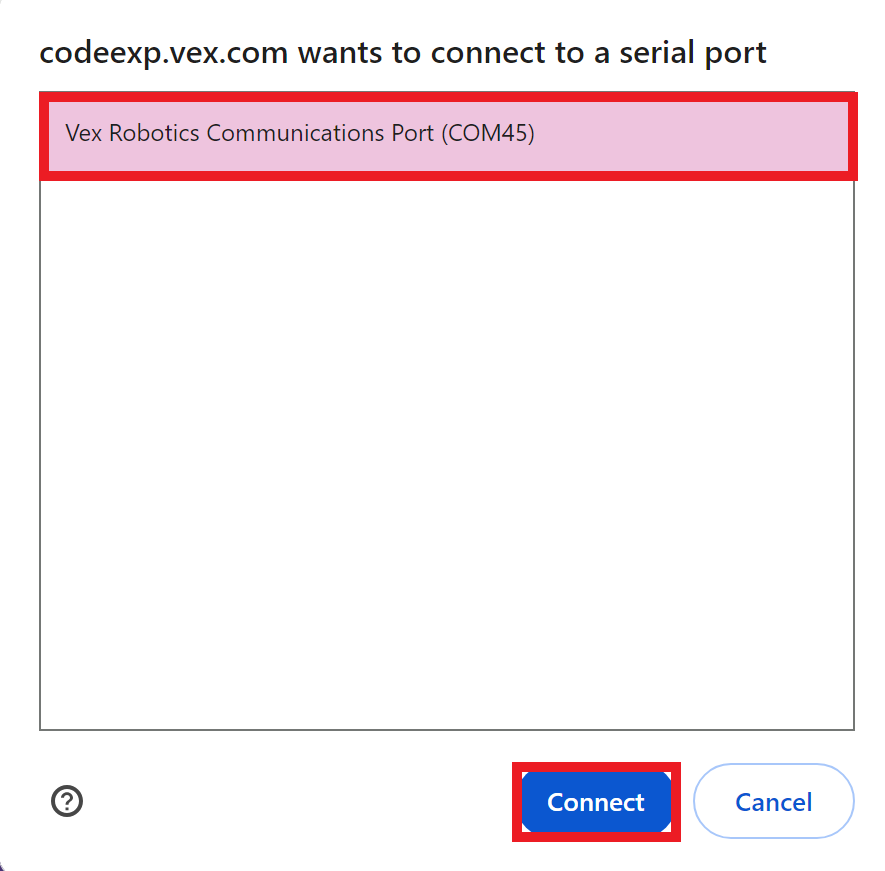

Ventana de conexión del navegador, con una opción que dice Puerto de comunicaciones de VEX Robotics. Se resalta la opción Puerto de comunicaciones y debajo se resalta el botón Conectar.

8. Aparecerá una ventana que le solicitará que seleccione el puerto serie para la conexión. Elija la única opción disponible.

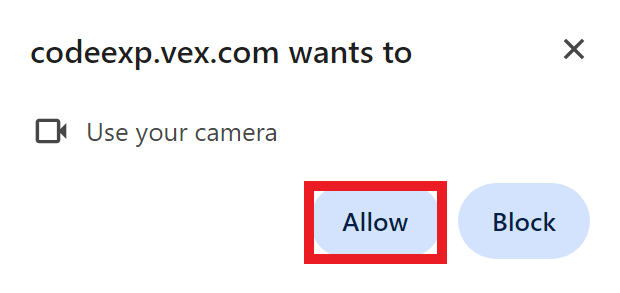

El mensaje del navegador que dice codeexp.vex.com quiere usar su cámara. A continuación, hay dos opciones que dicen Permitir y Bloquear. La opción Permitir está resaltada.

9. Aparecerá un cuadro de diálogo solicitando permiso para usar su cámara. Seleccione Permitir.

Nota: Si ya hay otra cámara conectada a su computadora, como por ejemplo la cámara web de una computadora portátil, es posible que vea que el indicador se enciende momentáneamente. Esto es normal y VEXcode utilizará de forma predeterminada el sensor de visión de IA.

La utilidad AI Vision se abre en VEXcode EXP. Se muestra y resalta la vista actual del sensor de visión de IA. Arriba, se resalta un estado Conectado en verde para indicar que la conexión es exitosa.

10. La pantalla de video del sensor de visión AI mostrará lo que ve el sensor.

Esto puede tardar unos segundos en actualizarse.

Si no se actualiza, verifique las conexiones del cable al sensor y la computadora.

Menú de la utilidad AI Vision con un botón resaltado debajo de la vista actual que dice El firmware está actualizado. El botón aparece en gris y la versión actual aparece debajo. En este ejemplo, la versión es Versión 1.0.0.b16.

11. Debajo de la pantalla del sensor de visión de IA hay información sobre el firmware del sensor de visión de IA.

Menú de la Utilidad AI Vision que muestra un botón debajo de la vista actual que dice Nueva actualización disponible. Debajo del botón se muestra la versión, en este ejemplo se lee Versión 1.0.0.b12.

12. Si el botón dice Nueva actualización disponible, eso significa que necesita actualizar el firmware. este artículo para obtener más información sobre cómo actualizar el firmware del sensor de visión de IA.

Menú de la utilidad AI Vision que muestra un botón debajo de la vista actual que dice El firmware está actualizado. El botón aparece en gris y la versión aparece a continuación. En este ejemplo se lee Versión 1.0.0.b13.

13. Si dice El firmware está actualizado , entonces su sensor de visión AI tiene el firmware más actual y está listo para funcionar.

Sensor de visión IA conectado a un cerebro EXP con un cable inteligente.

14. Una vez que haya terminado de configurar el sensor de visión de IA, desconecte el sensor de la computadora y conéctelo a su EXP Brain con un cable inteligente.

Para obtener información sobre cómo configurar su sensor AI Vision, haga clic aquí.

Sensor de visión IA conectado al EXP Brain con un cable inteligente. El cerebro se muestra conectado a una computadora portátil con un cable USB.

15. Ahora puedes conectar tu EXP Brain a tu computadora para descargar proyectos usando el sensor de visión AI.
