Descripción general de los tornillos VEX

Nomenclatura del tornillo

Los tornillos utilizan un sistema de numeración para diferenciar el diámetro de la rosca, las roscas por pulgada, así como la longitud de la rosca. Existen dos sistemas de numeración principales para los tornillos, el sistema estándar y el sistema métrico.

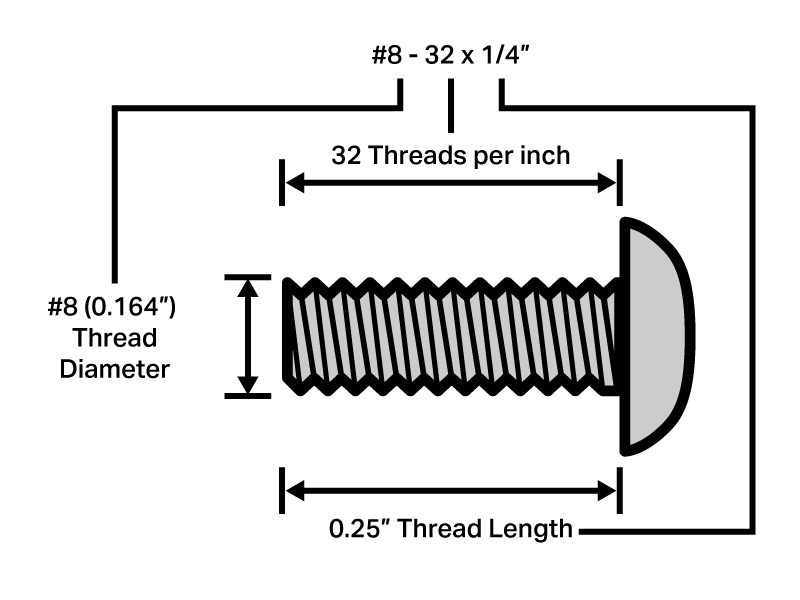

Diagrama de una pieza de tornillo VEX con sus medidas marcadas para explicar su nomenclatura.

Tornillos VEX ESTÁNDAR

Los tornillos VEX utilizan el sistema estándar, y el primer número que aparece en un tornillo VEX es el diámetro de la rosca. El siguiente es el valor de roscas por pulgada, y se sigue con la longitud de rosca correspondiente. Por ejemplo, un tornillo #8-32 x ¼”tiene un diámetro de rosca de 0.164” (#8), 32 roscas por pulgada y una longitud de rosca de 0.25”.

Pulgada equivalente para tornillos numerados
#0 #1 #2 #3 #4 #5 #6 #8 #10 #12
0.060"

0,073"

0,086"

0,099"

0.112”

 0.125”
 		0.138”
 		0.164”
 		0.190”
 		0.216”

Como sabrá, los tornillos se pueden apretar con una multitud de herramientas. Estos van desde el sistema estándar de herramientas que utiliza Phillips y cabezas planas, hasta el uso métrico de llaves hexagonales. Los productos VEX utilizan con frecuencia herramientas Torx o tornillos de transmisión en estrella. VEX utiliza tornillos de transmisión en estrella con mayor frecuencia, ya que tienden a no desprenderse tan fácilmente como algunos tornillos métricos o estándar.

Estándar Métrica Star Drive

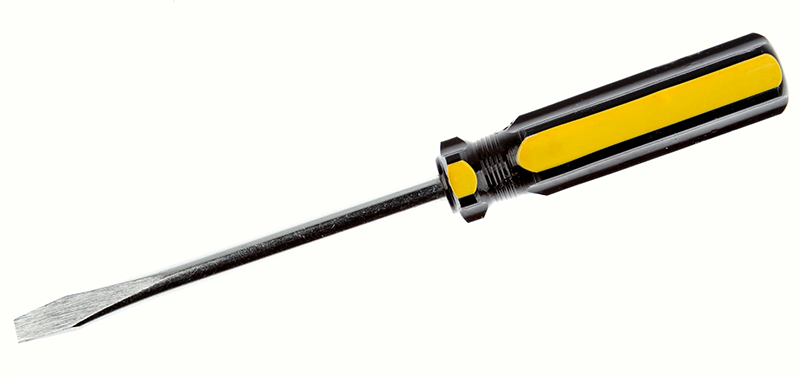

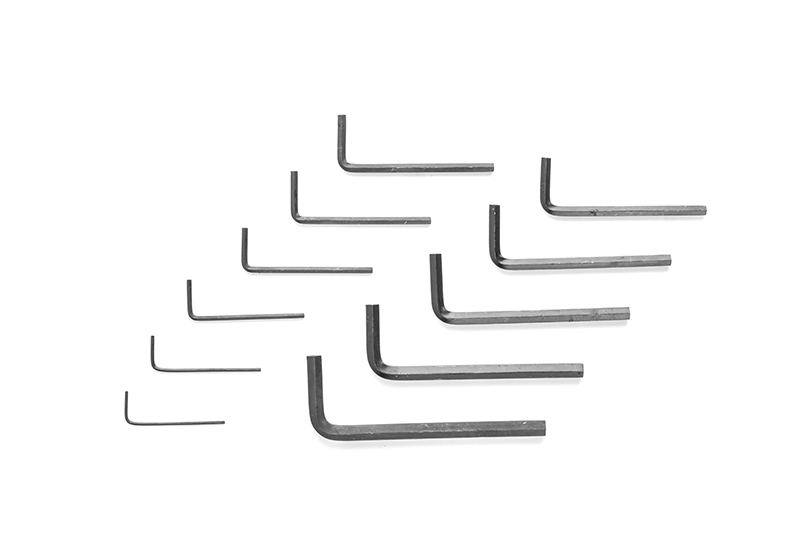

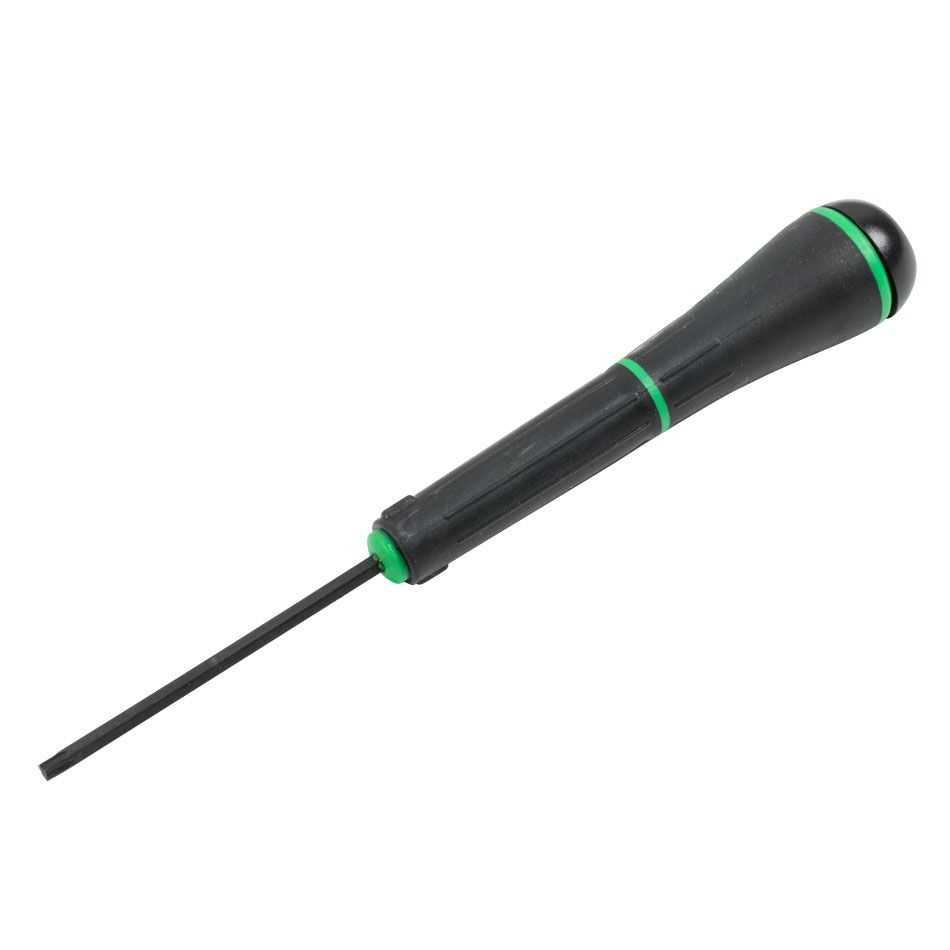

Destornillador plano. Una serie de llaves hexagonales de diferentes tamaños. Destornillador Star Drive.

Cómo fijar tornillos y tuercas

Los tornillos se pueden fijar a las tuercas utilizando las herramientas compatibles mencionadas anteriormente. Para una demostración de esto, vea el video a continuación. Una conclusión clave del video aplicable a la construcción de VEX y a la vida real es con el dicho "righty-tighty, zurdo-loosey" para apretar o aflojar los tornillos. Para obtener más información sobre las herramientas de kit, consulte este artículo de la Biblioteca VEX para herramientas de kit V5, consulte este artículo de la Biblioteca VEX para herramientas de kit EXP o consulte este artículo de la Biblioteca VEX para herramientas de Workcell V5.

Estilos de tornillos

Los productos VEX emplean dos estilos diferentes de tornillos. El primero, a menudo menos utilizado pero igual de importante, es el tornillo de fijación.

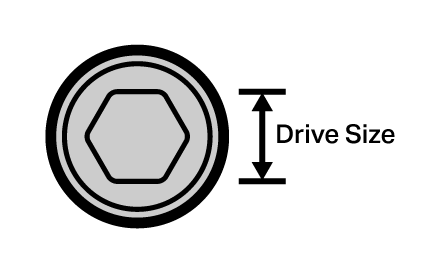

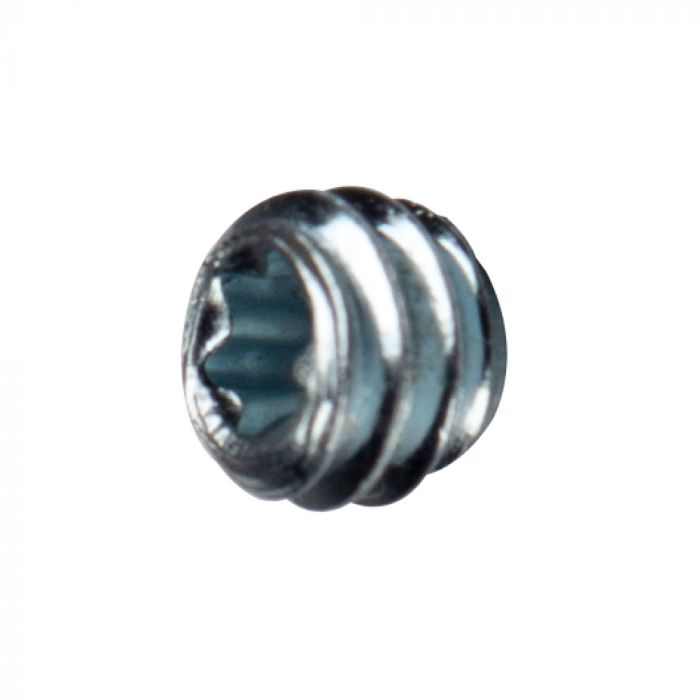

Ajuste la pieza del tornillo.Diagrama de un tornillo sin cabeza y con sus medidas de ejemplo de diámetro y longitud etiquetadas.Diagrama de un tornillo de arriba hacia abajo, mostrando que el tamaño de la unidad es la longitud del área que entra en contacto con el destornillador.

El tornillo de fijación es diferente al tornillo normal porque no tiene una "cabeza". El tornillo de fijación viene en un tamaño con dos cabezas diferentes, #8-32 x 0.125" Star Drive. Estos tornillos de fijación vienen con frecuencia en collares de eje, collares de eje de sujeción y se pueden atornillar en separadores.

El segundo estilo de tornillo es el tornillo hexagonal y de estrella más ampliamente reconocido (estos tienen una cabeza en comparación con el tornillo de fijación que no la tiene).

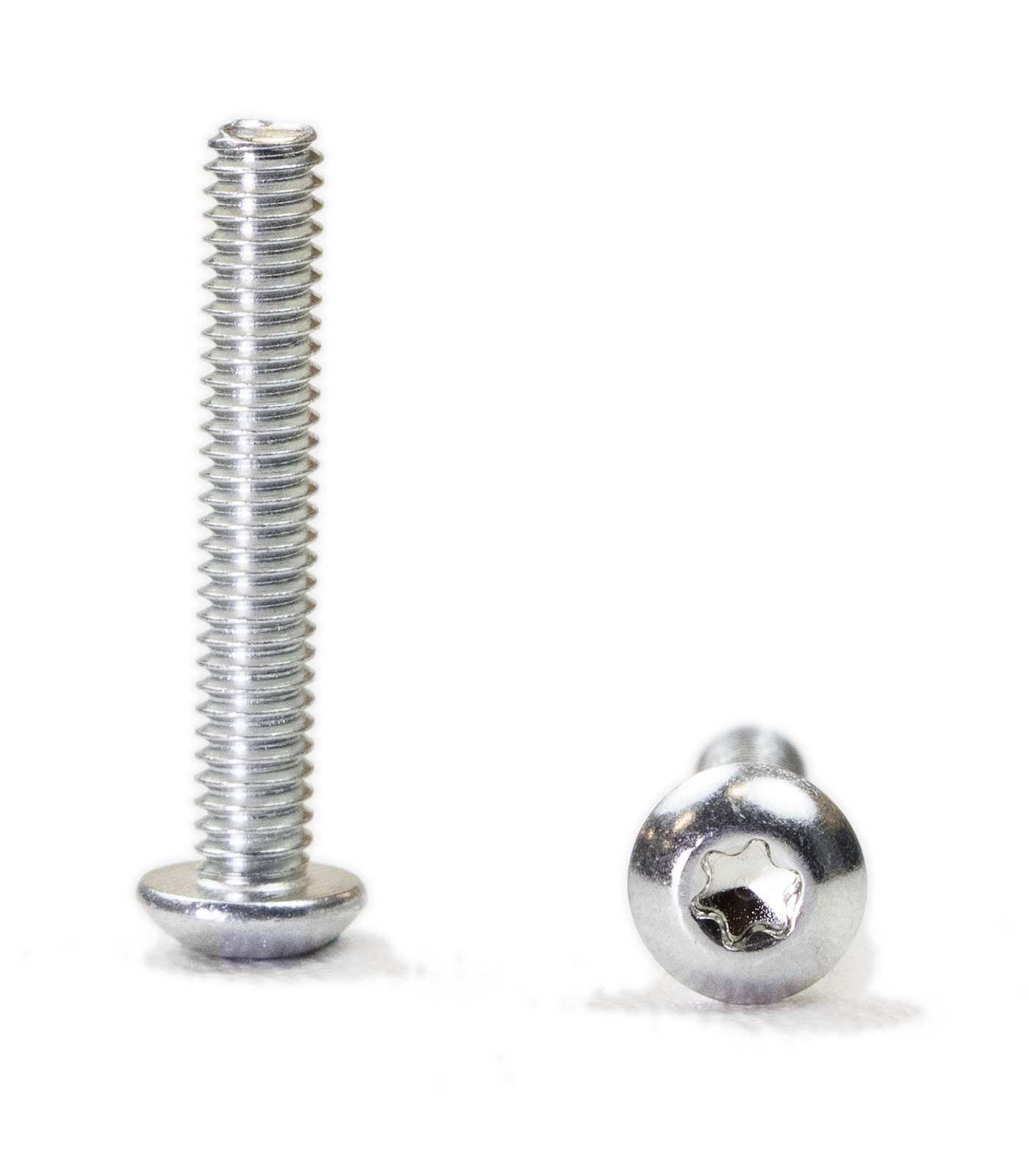

Piezas de tornillo de accionamiento en estrella.Diagrama de un tornillo con una cabeza, que muestra mediciones de ejemplo del diámetro, la longitud, la altura de la cabeza y el diámetro de la cabeza del tornillo.

Los tornillos están disponibles en varias longitudes, incluyendo:

  • #6-32 x ¼” y #6-32 x ½”
  • #8-32 x ¼” a #8-32 x 2”.
  • #6-32 x ½”, #8-32 x ¼” y #8-32 x ½”

Tornillos de bloqueo. Los tornillos de bloqueo tienen un recubrimiento de nylon en una parte de la rosca que ayuda a evitar que se aflojen.

Esta tabla muestra el sistema de nomenclatura utilizado con los tornillos estilo Star Drive. Esta tabla es para mostrarle el par máximo permitido por cada tamaño de tornillo.

Tamaño de estrella

 Punto a punto
(S) (mm) 		Tornillo (D) PAR máximo
(Nm)

T6

1.6

M2

0.75
T7 2 M2.5

1.4
T8 2.3 M2.5 2.2
T9 2.5 M3 2.8
T10 2.7 M3 & M3.5 3.7
T15 3.3 M3.5 & M4 6.4
T20 3.8 M4 & M5 10.5
T25 4.4 M4.5 & M5 15.9
T27 5 M4.5 & M5 & M6 22.5
T30 5.5 M6 & M7 31.1
T40 6.6 M7 & M8 54.1
T45 7.8 M8 & M10 86.2
T50 8.8 M10 132
T55 11.2 M12 252
T60 13.2 M14 437
T70 15.5 M16
T80 17.6 M18
T90 19.9 M20
T100 22.1 M22

Los tornillos vienen en dos tipos de cabezas: Hex Drive y Star Drive

  • el tornillo de accionamiento hexagonal #6-32 o #8-32 que se aprieta con una llave hexagonal de 5/64" y 3/32" respectivamente
  • el tornillo de transmisión en estrella #8-32 que se aprieta con una llave de transmisión en estrella T15 o un destornillador de transmisión en estrella T15.
    • La cabeza tipo estrella es menos propensa a pelarse. Para los puntos de pivote también hay tornillos de hombro #8-32 que tienen una sección corta sin rosca y esta área crea menos fricción para un punto de pivote. Una tabla completa con todos los tamaños de tornillos se encuentra en la parte inferior de la página.
Tornillo de accionamiento hexagonal #6-32 Tornillo de accionamiento hexagonal #8-32 Tornillo de transmisión en estrella #8-32

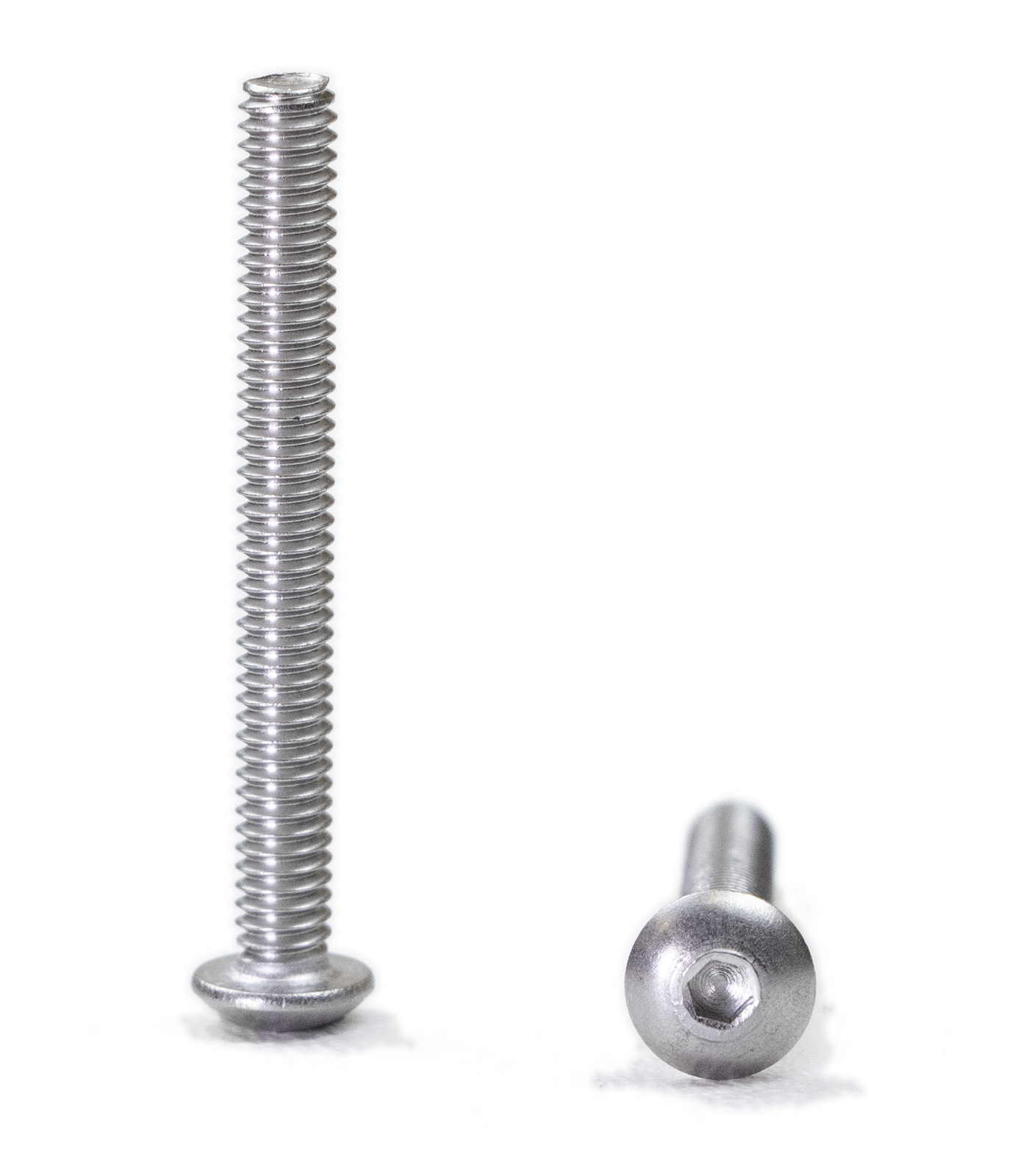

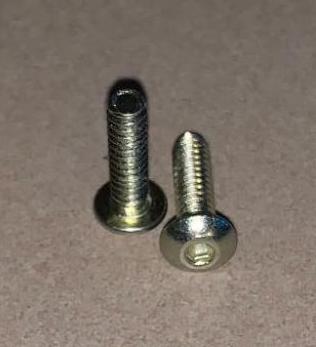

Pieza de tornillo de accionamiento hexagonal #6-32. Pieza de tornillo de accionamiento hexagonal #8-32. Pieza de tornillo de transmisión en estrella #8-32.

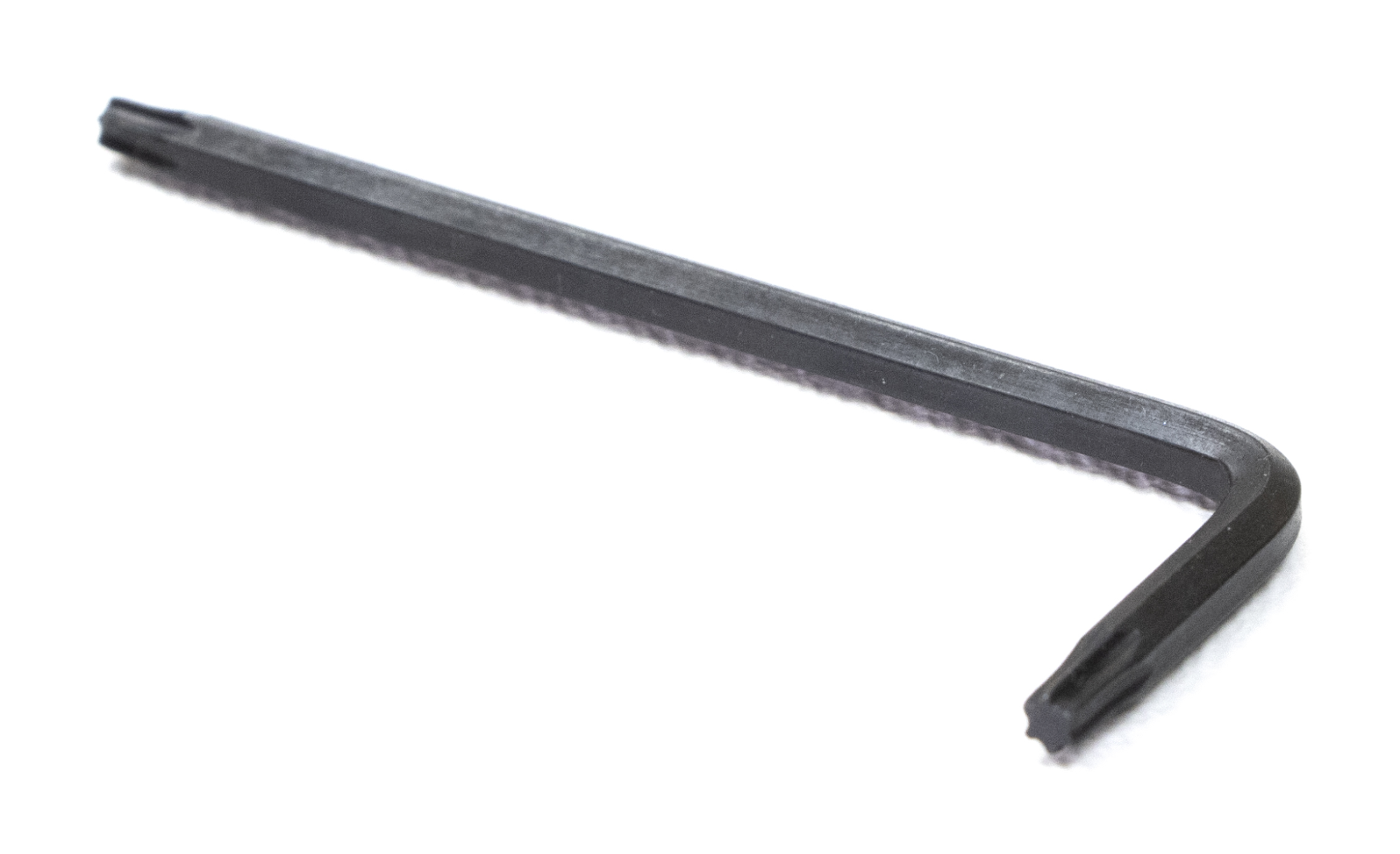

Llave hexagonal de 5/64” Llave hexagonal de 3/32” Llave de estrella T15

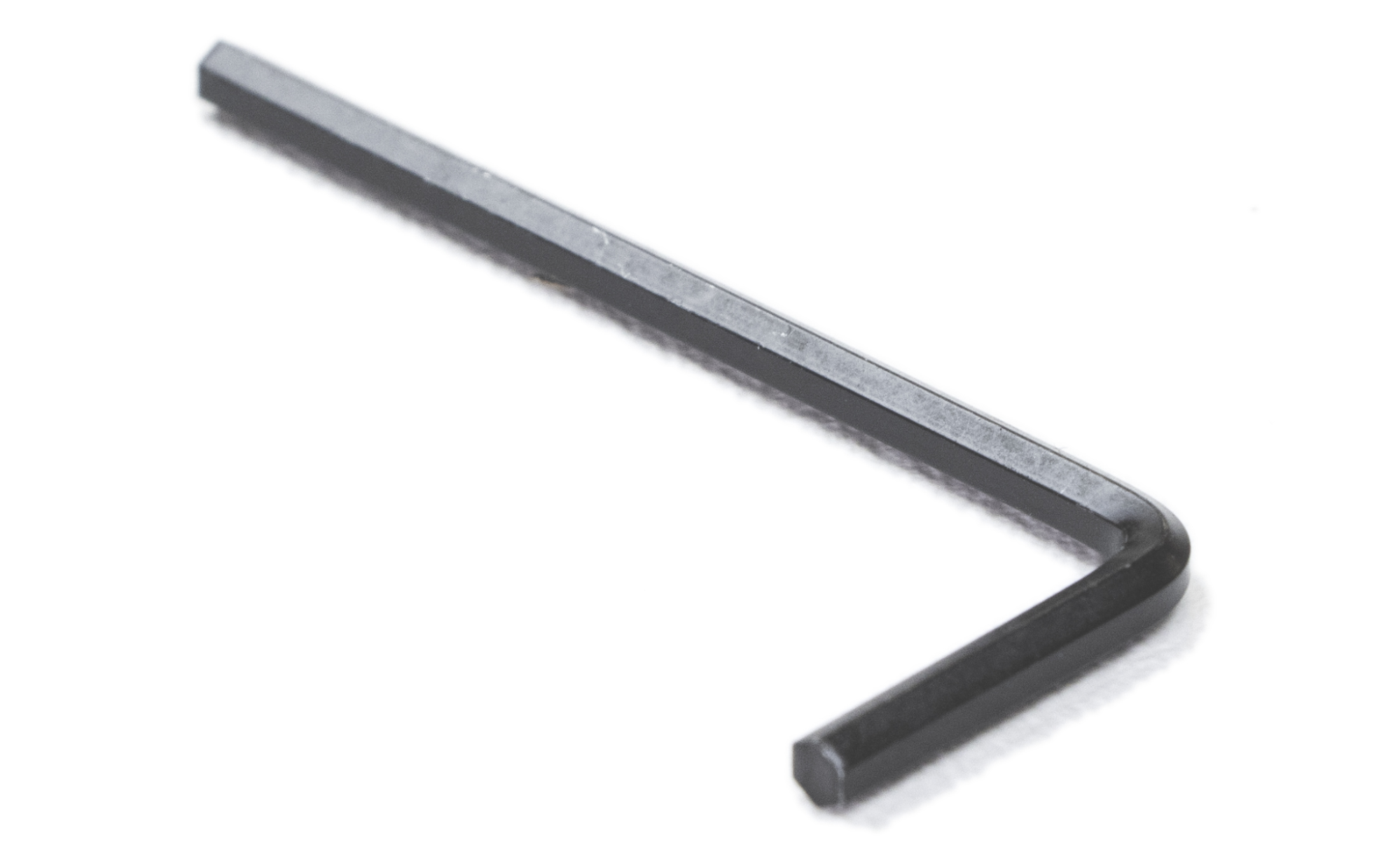

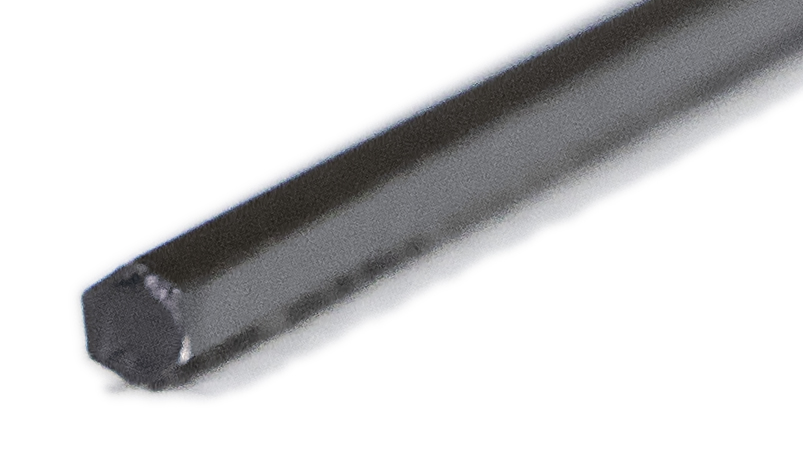

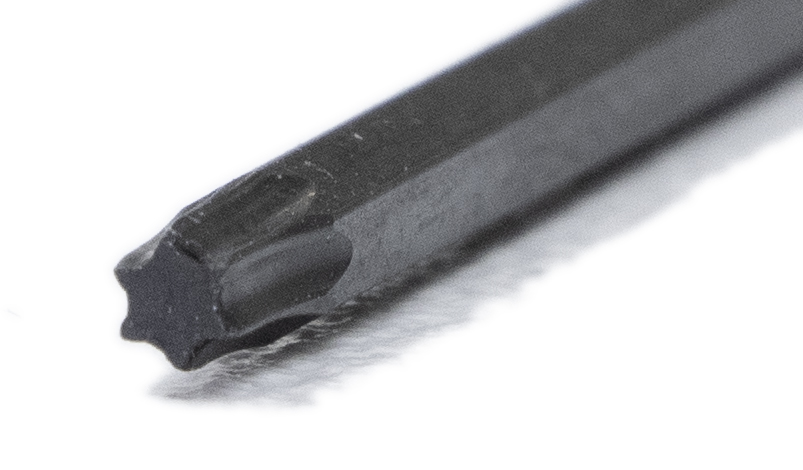

Pieza de llave hexagonal de 5/64 pulgadas. Pieza de llave hexagonal de 3/32 pulgadas.Primer plano del extremo de accionamiento de la pieza de llave hexagonal. Primer plano del extremo de accionamiento de la llave de Star Drive.Llave de estrella T15.

Información material y aplicaciones

Antes de comenzar a usar un tornillo, es importante aprender a elegir la longitud del tornillo. Vea este video para obtener más información sobre cómo elegir la mejor longitud de tornillo para su construcción.

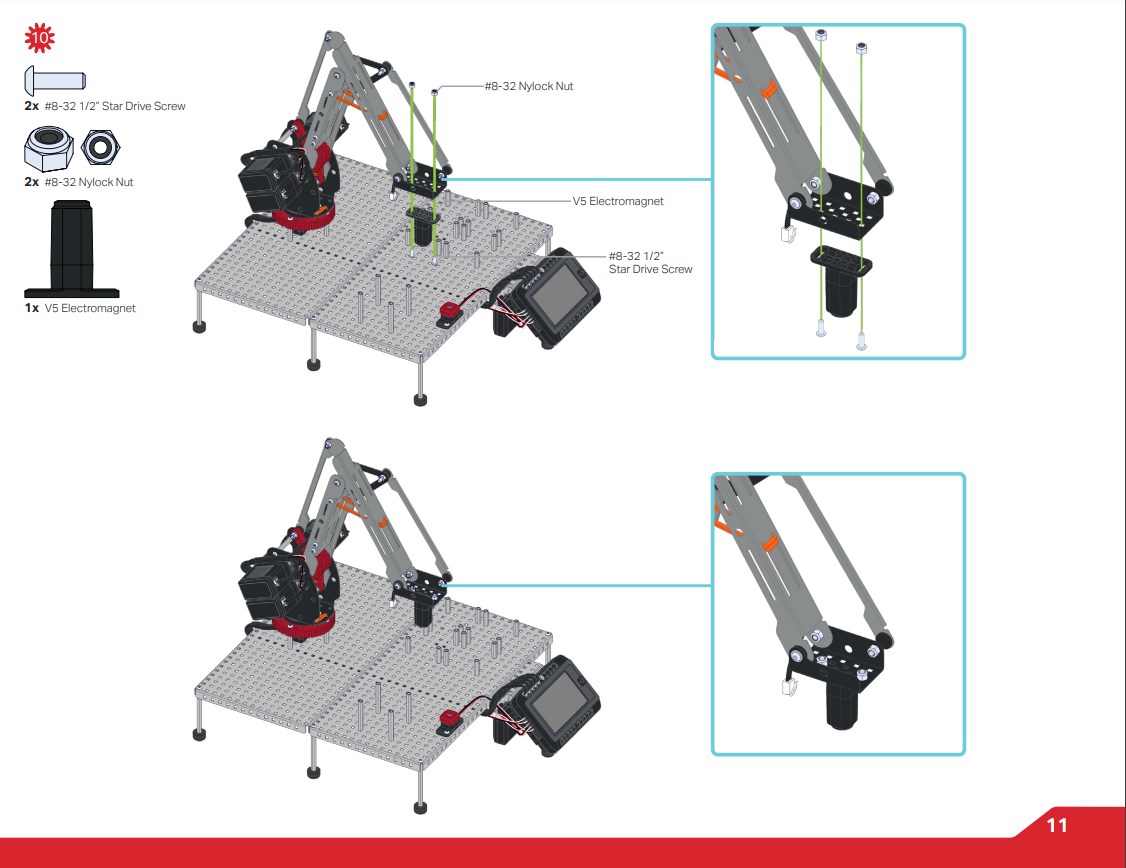

La página de instrucciones de construcción V5 usó un ejemplo, esta página muestra el accesorio de las piezas de tornillo de transmisión en estrella conectadas con las piezas de tuerca Nylock.

V5 Smart Motors y todas las tuercas y separadores VEX ESTÁNDAR

  • Material del tornillo de transmisión en estrella #8-32: Aleación de acero
    • Tornillos SAE Grado 8
    • Resistencia a la tracción de 150,000 PSI
    • Diseñado para soportar una gran cantidad de torque, lo que permite a los constructores "bloquear" realmente sus mecanismos
    • Compatible con motores inteligentes V5 y todas las tuercas y separadores VEX ESTÁNDAR

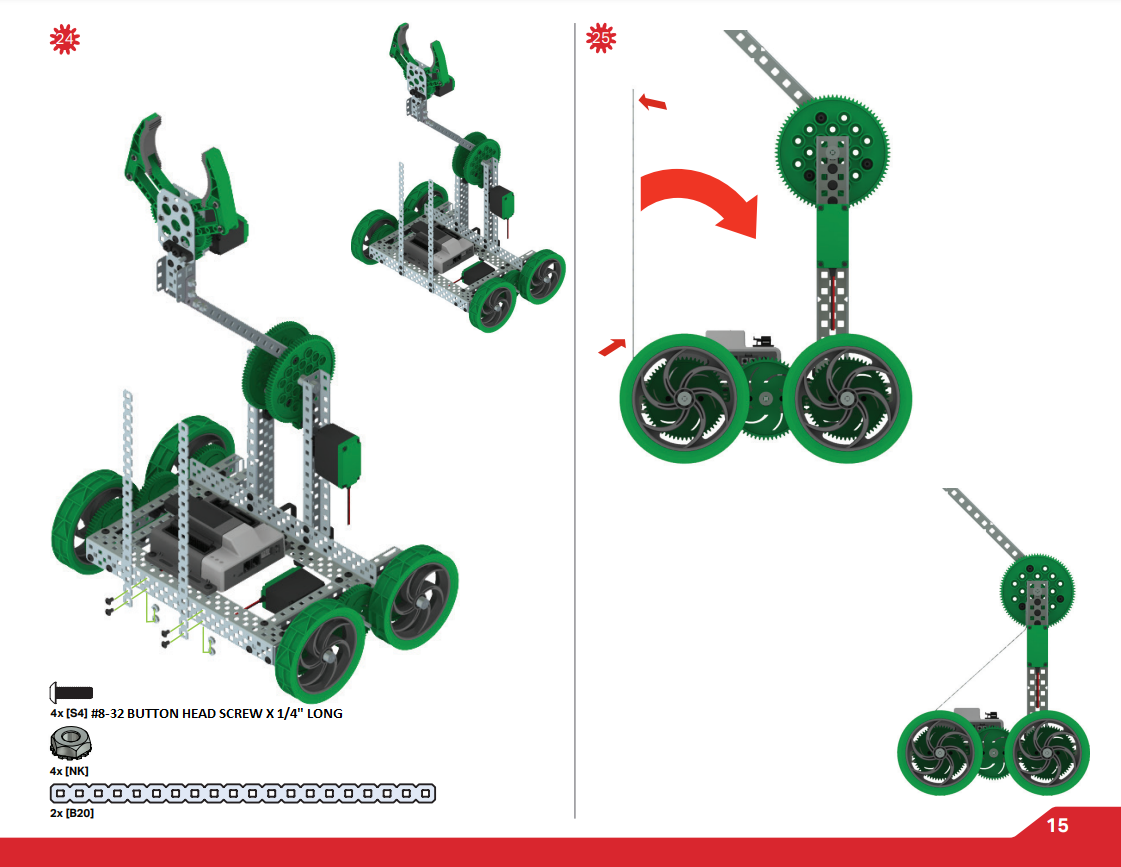

La página de instrucciones de construcción V5 usó un ejemplo, esta página muestra el accesorio de las piezas de tornillo de cabeza de botón conectadas con las piezas de tuerca Nylock.

V5 Smart Motors y todas las tuercas y separadores VEX ESTÁNDAR

  • #8-32 Material del tornillo de accionamiento hexagonal: acero inoxidable de alta resistencia sin acabado
    • Compatible con motores inteligentes V5 y todas las tuercas y separadores VEX ESTÁNDAR
    • Tornillos de bloqueo #8-32
      • Tener un casillero de roscas aplicado en sus roscas
      • El bloqueador de rosca ayudará a mantener el tornillo en su posición
        • Se puede usar aproximadamente de 10 a 15 veces y aún así mantener un bloqueo firme
        • Proporcionar una funcionalidad similar a las tuercas VEX NYLOCK

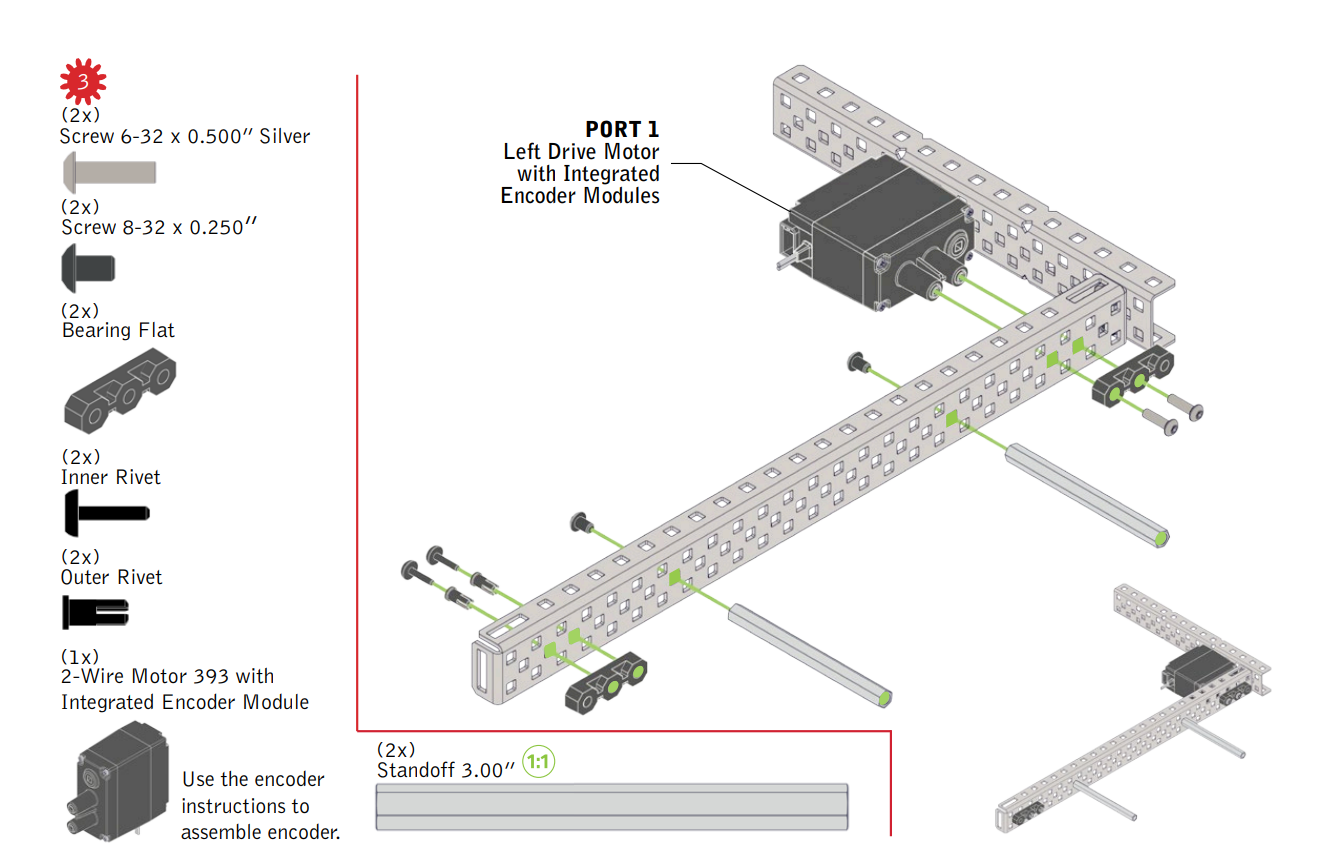

La página de instrucciones de construcción de V5 usó un ejemplo, que muestra el accesorio de 6-32 piezas de tornillo.

Úselo solo para motores y servos VEX CORTEX

  • #6-32 Material de los tornillos: Acero inoxidable de alta resistencia sin acabado
    • Compatible con 393 motores y servos
    • Tornillos de bloqueo #6-32
    • Tener un casillero de roscas aplicado en sus roscas
    • El casillero de rosca ayudará a mantener el tornillo en su posición
      • Se puede usar aproximadamente de 10 a 15 veces y aún así mantener un bloqueo firme
      • Proporcionar una funcionalidad similar a las tuercas VEX NYLOCK

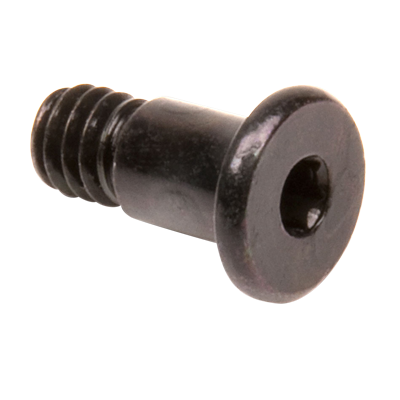

Vista de cerca de la pieza del tornillo de hombro.

Todas las tuercas y separadores VEX ESTÁNDAR

  • Material del tornillo de hombro: acero inoxidable de alta resistencia sin acabado
    • Compatible con todas las tuercas y separadores VEX ESTÁNDAR
    • Haga pivotes de baja pendiente en metal VEX
    • Diseñado para encajar perfectamente en un agujero cuadrado y permite que varias capas de metal giren
      • Hombro de 0.176"de diámetro x 0.20" de largo
      • Llave hexagonal VEX de 3/32"

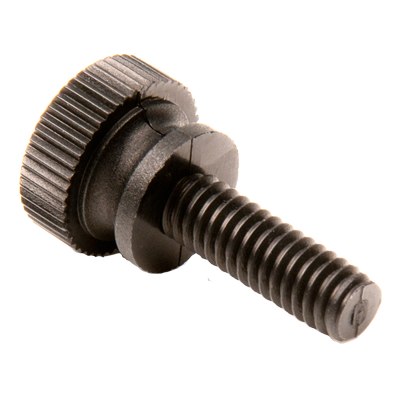

Vista en primer plano de la pieza del tornillo de mariposa.

Todas las tuercas y separadores VEX ESTÁNDAR

  • Material del tornillo de mariposa: plástico
    • Compatible con todas las tuercas y separadores VEX ESTÁNDAR
    • Del mismo tamaño (#8-32) que los tornillos VEX estándar, solo que tienen una cabeza moleteada de 0.428"de diámetro para que se puedan apretar o aflojar a mano
    • Ideal para aplicaciones en las que se inserta o retira un tornillo varias veces, como paneles de acceso de robots o soportes de baterías. O, en una situación en la que no se prefiere usar herramientas, como ciertos entornos educativos.

Lista completa de tornillos vendidos por VEX

El propósito de esta tabla es visualizar toda la lista de tornillos vendidos por VEX. El uso de esta tabla puede ayudar a proporcionar alternativas invisibles para incorporar en su compilación.

Estilo de tornillo

Longitud / tipo de tornillo

Tornillo

SKU
#8-32 Star Drive











1/8"

 Tornillo de ajuste de transmisión en estrella #8-32 x 1/8"(paquete de 32)

276-6098

1/4"

Tornillo de transmisión en estrella #8-32 x 1/4"(paquete de 100) Tornillo de transmisión en estrella de bloqueo
#8-32 x 1/4" (paquete de 100)

 276-4990
276-5006

3/8"

 Tornillo de estrella #8-32 x 3/8"(paquete de 100)

276-4991

1/2"

Tornillo de transmisión en estrella #8-32 x 1/2"(paquete de 100) Tornillo de transmisión en estrella de bloqueo
#8-32 x 1/2" (paquete de 100)

276-4992
276-5007
5/8"

Tornillo de estrella #8-32 x 5/8"(paquete de 100)

276-4993
3/4"
 Tornillo de estrella #8-32 x 3/4"(paquete de 100) 276-4994
7/8"
 Tornillo de estrella #8-32 x 7/8"(paquete de 100) 276-4995
1"
 Tornillo de transmisión en estrella #8-32 x 1.000"(paquete de 100) 276-4996
1.25"
 Tornillo de transmisión en estrella #8-32 x 1.250"(paquete de 50) 276-4997
1.5"
 Tornillo de transmisión en estrella #8-32 x 1.500"(paquete de 50) 276-4998
1.75"
 Tornillo de transmisión en estrella #8-32 x 1.750"(paquete de 50) 276-4999
2"
 Tornillo de transmisión en estrella #8-32 x 2.000"(paquete de 25) 276-5004
2.25"
 Tornillo de transmisión en estrella #8-32 x 2.250"(paquete de 25) 276-8015
2.5" Tornillo de transmisión en estrella #8-32 x 2.500"(paquete de 25) 276-8016



Estilo de tornillo

 Longitud / tipo de tornillo
 Tornillo
 SKU

Accionamiento hexagonal #8-32

1/4"


Tornillo #8-32 x 1/4"(paquete de 100) Tornillo de bloqueo
#8-32 x 1/4" (paquete de 100)



275-1002

275-1260

3/8"

Tornillo #8-32 x 3/8"(paquete de 100)

 275-1003

1/2"

Tornillo #8-32 x 1/2"(paquete de 100) Tornillo de bloqueo
#8-32 x 1/2" (paquete de 100)

275-1004

275-1261

5/8"

Tornillo #8-32 x 5/8"(paquete de 100)

275-1005
3/4"
 Tornillo #8-32 x 3/4"(paquete de 100)
 275-1006
7/8"
 Tornillo #8-32 x 7/8"(paquete de 100)
 275-1007
1"
 Tornillo #8-32 x 1,000"(paquete de 100)
 275-1008
1.25"
 Tornillo #8-32 x 1.250"(paquete de 50)
 275-1009
1.5"
 Tornillo #8-32 x 1.500"(paquete de 50)
 275-1010
1.75"
 Tornillo #8-32 x 1.750"(paquete de 50)
 275-1011
2" Tornillo #8-32 x 2,000"(paquete de 25) 275-1012

Tornillo especial



 		Tornillo de mariposa
 Tornillo de mariposa de 1/2"(paquete de 50)
 275-1485
Tornillo de hombro
 Tornillos de hombro #8-32 (paquete de 25) 276-1408

Accionamiento hexagonal #6-32


 		1/4"
 Tornillo #6-32 x 1/4"(paquete de 50) 275-0659
1/2"
 Tornillo #6-32 x 1/2"(paquete de 50) Tornillo de bloqueo
#6-32 x 1/2" (paquete de 100)

275-1169

276-1958
