Paso 1: Reúna los componentes necesarios.

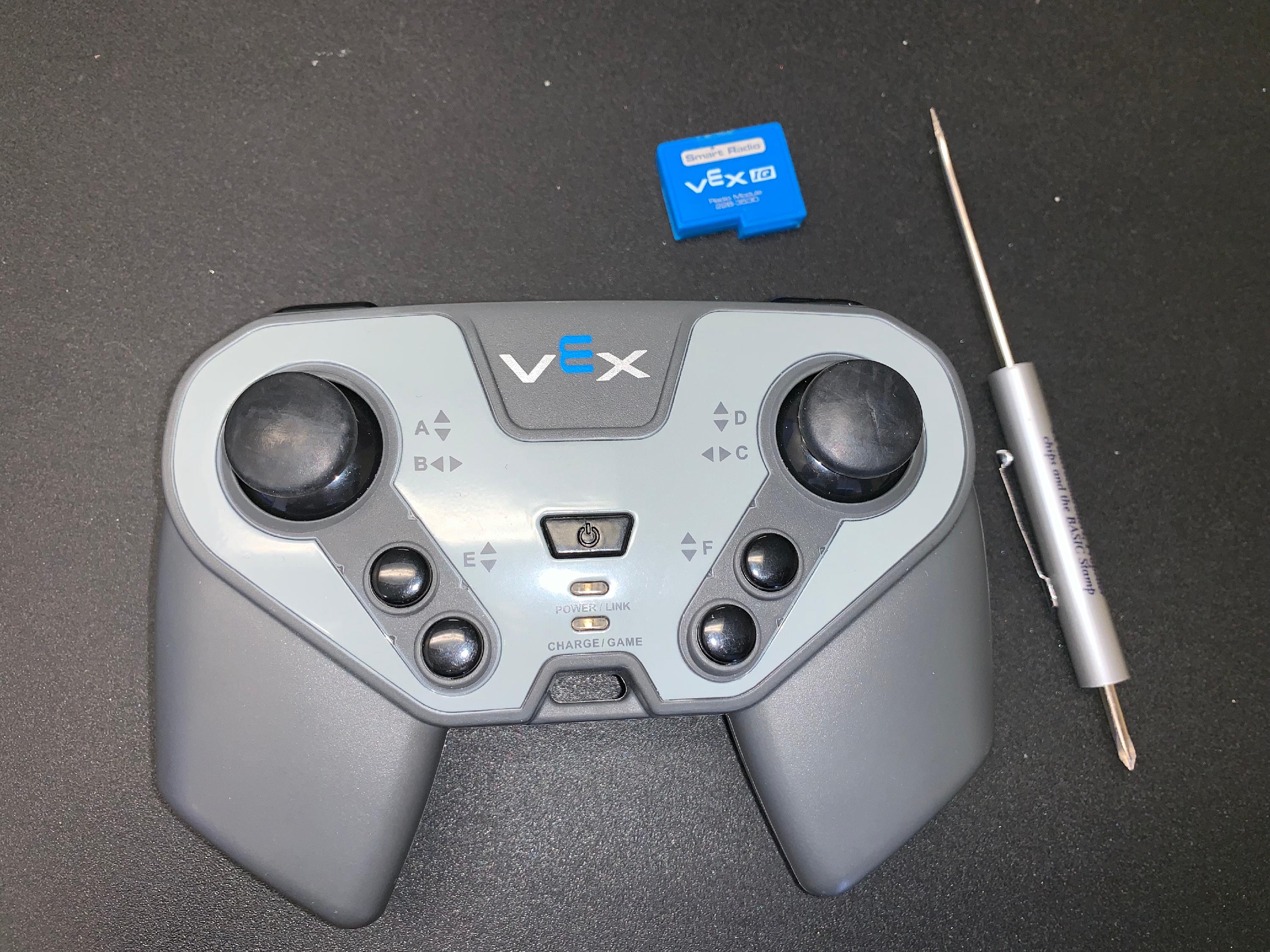

Controlador, radio inteligente y un destornillador phillips colocados juntos sobre una mesa.

Reúna los siguientes elementos:

Controlador VEX IQ
1 radio VEX IQ
Destornillador Phillips

NOTA: El firmware del controlador debe actualizarse a la versión más reciente para que las radios funcionen correctamente. Haga clic aquí para obtener un procedimiento para actualizar el firmware.

NOTA: No importa qué tipo de radio se use, siempre y cuando la radio en el controlador sea del mismo tipo que la radio en el cerebro del robot VEX IQ. Se necesitan radios coincidentes para una conectividad inalámbrica adecuada. Haga clic aquí para obtener más información sobre las radios VEX IQ.

Paso 2: Inserte la radio en el controlador.

Diagrama con una flecha que indica que la radio debe colocarse en la toma de radio del controlador. La toma de radio se encuentra en la parte inferior entre los botones de hombro del controlador.

Deslice la radio en la toma de radio. Orientar la radio para que el logotipo de VEX mire hacia la parte superior del controlador. Presione firmemente hasta que encaje completamente en su lugar.

NOTA: Si los radios se retiran con frecuencia, es mejor retirar la puerta de la batería del controlador antes de insertar el radio para evitar estresar el pestillo de retención de plástico.

NOTA: El controlador admitirá cualquiera de los tres tipos de radios.

Paso 3: Retire la radio del controlador.

El controlador se muestra boca abajo con la tapa de la batería retirada. Una mano está retirando la radio de la toma de radio, y una flecha indica que debe ser sacada de la toma con firmeza.

Retire la puerta de la batería del controlador con un destornillador Phillips antes de intentar quitar la radio.

Tire firmemente de la radio para retirarla una vez que se haya retirado la puerta de la batería del controlador.
