Puede conectar el brazo robótico de 6 ejes directamente a una computadora para usarlo para codificar el brazo sin la necesidad de un cerebro EXP. El brazo robótico de 6 ejes tiene un puerto USB-C que le permite conectarse directamente a un ordenador.

Diagrama que ilustra la configuración de una celda de trabajo CTE (Educación Profesional y Técnica), que muestra la disposición del equipo y el flujo de trabajo para una eficiencia óptima en un entorno de educación técnica.

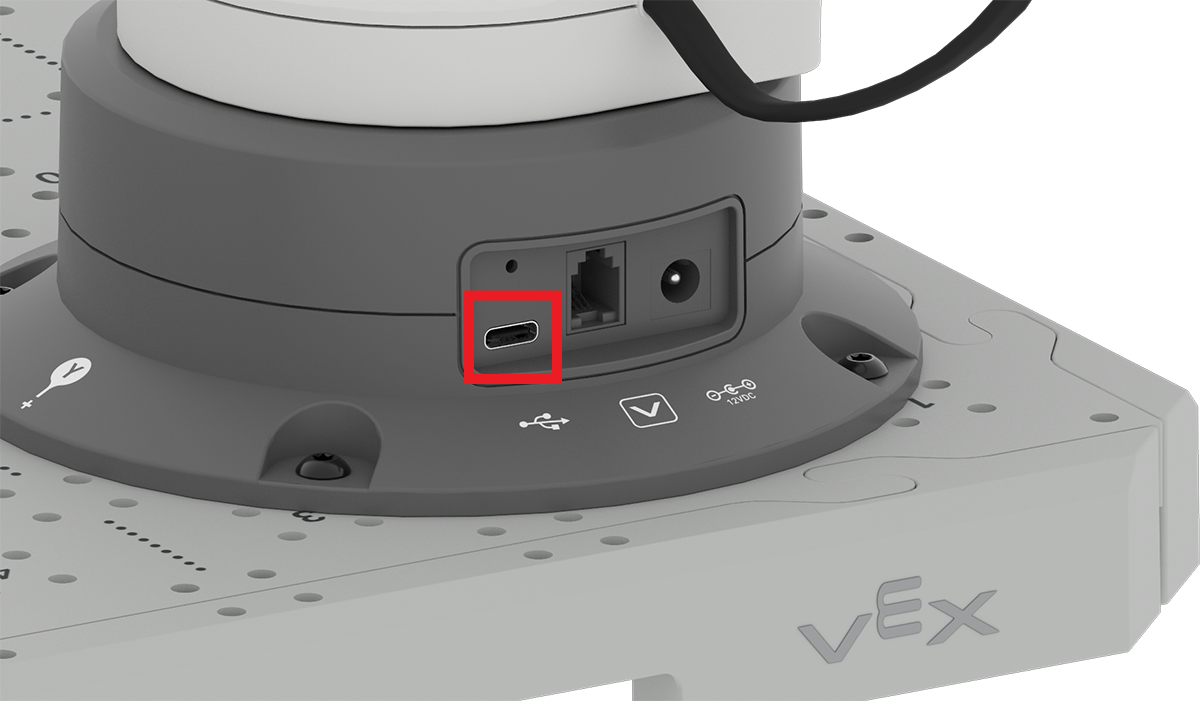

En la parte posterior de la base del brazo robótico de 6 ejes, encontrarás tres puertos. Conecte el USB-C al puerto más a la izquierda.

El puerto tendrá el icono de un puerto USB-C Laptop debajo de él:
Ilustración de un ícono de puerto USB-C para computadora portátil, utilizado en el contexto de la configuración de la celda de trabajo CTE para Educación Profesional y Técnica.

Diagrama que ilustra la configuración de una celda de trabajo CTE, mostrando la disposición del equipo y el flujo de trabajo para una eficiencia óptima en entornos de educación profesional y técnica.

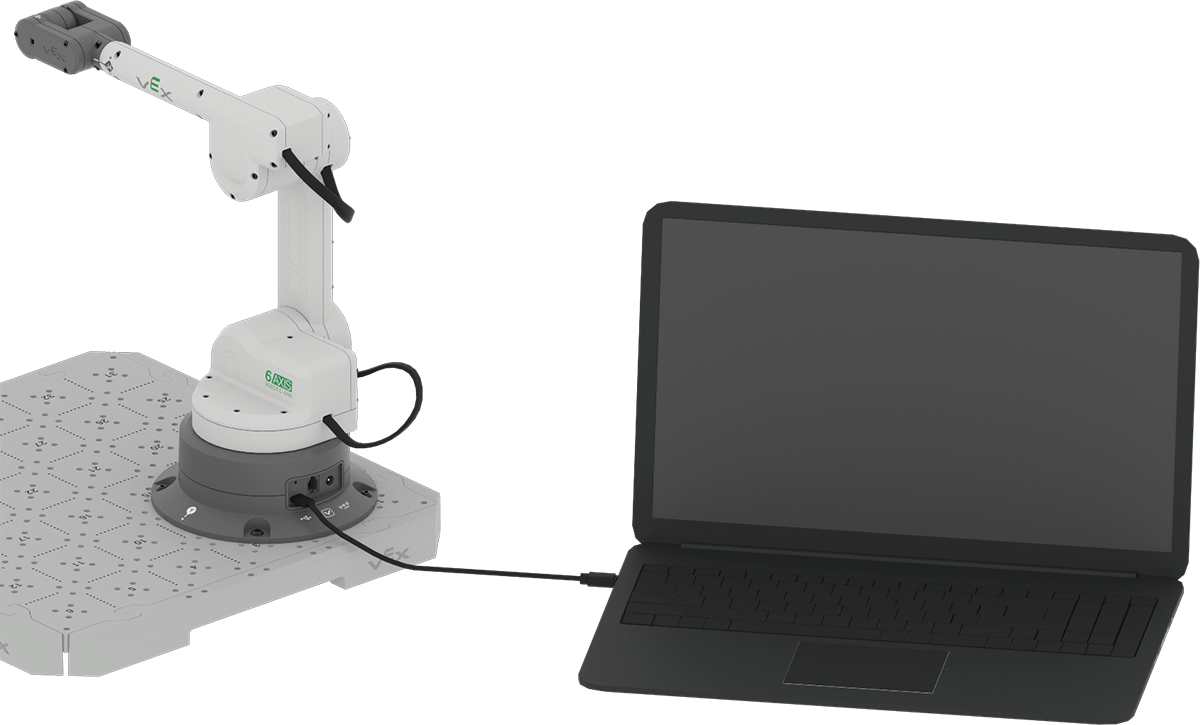

Conecte el otro extremo del cable a su computadora.

Diagrama que ilustra la configuración de una celda de trabajo de CTE, que muestra la disposición de los equipos y herramientas para un flujo de trabajo efectivo en la educación profesional y técnica.

El brazo de 6 ejes ahora está conectado a su computadora. Antes de que se pueda usar con VEXcode EXP, debe usar el cable de alimentación para encender el brazo robótico de 6 ejes.

Diagrama que ilustra la configuración de una celda de trabajo CTE, con componentes etiquetados y disposición de equipos para un flujo de trabajo óptimo en educación profesional y técnica.

Una vez que hayas conectado el cable de alimentación al brazo robótico de 6 ejes, el indicador de luz verde en la parte posterior del brazo robótico de 6 ejes se iluminará.
