Conecte el sensor de visión AI al VEXcode V5 basado en la web – Biblioteca VEX

Para utilizar su sensor de visión AI en proyectos VEXcode, el paso inicial es establecer una conexión exitosa entre el sensor y VEXcode. Esto requiere:

Un sensor de visión de IA.
Un cerebro V5.
Una computadora con VEXcode V5 basado en aplicaciones o basado en la Web.
Un cable inteligente.
Un cable USB-C.

Con estos elementos en la mano, proceda a continuación para ver los pasos para conectar su sensor de visión AI a VEXcode V5.

1. Conecte el sensor de visión AI a su computadora con un cable USB-C.

Diagrama del sensor de visión VEX V5 AI, que ilustra sus características y componentes para aplicaciones de robótica, incluida la colocación del sensor y la funcionalidad en la detección de objetos y colores.

2. Abra VEXcode V5 y abra el menú Dispositivos.

Diagrama que ilustra el sensor de visión VEX V5 AI, mostrando sus componentes y funcionalidad dentro de las aplicaciones de robótica.

3. Selecciona Agregar un dispositivo.

entramos en whoooo.png

4. Seleccione AI Vision.

Diagrama que ilustra el sensor de visión V5 AI, destacando sus componentes y funcionalidad dentro del sistema de robótica V5, incluida la colocación del sensor y las capacidades de procesamiento de datos.

5. Seleccione el puerto del cable inteligente al que está conectado el sensor.

haga clic en configure.png

6. Seleccione Configurar.

hrngnghrthh connect.png

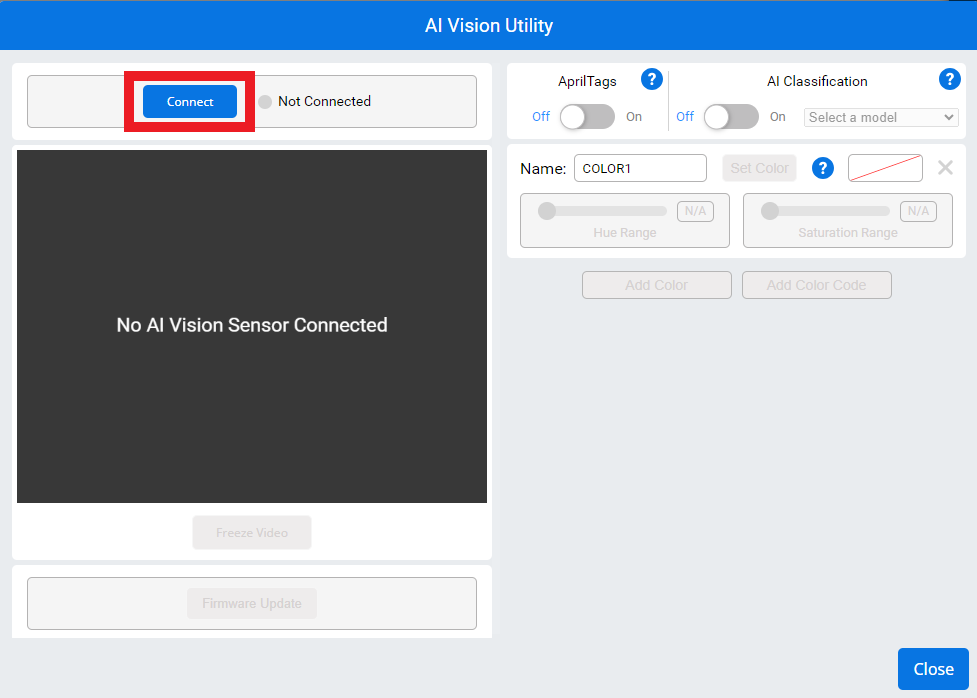

7. Se abrirá la ventana AI Vision Sensor Utility. Seleccione Conectar para conectar su sensor de visión AI.

Diagrama del sensor de visión VEX V5 AI, que ilustra sus componentes y funcionalidad, utilizado para la detección y reconocimiento de objetos en aplicaciones de robótica.

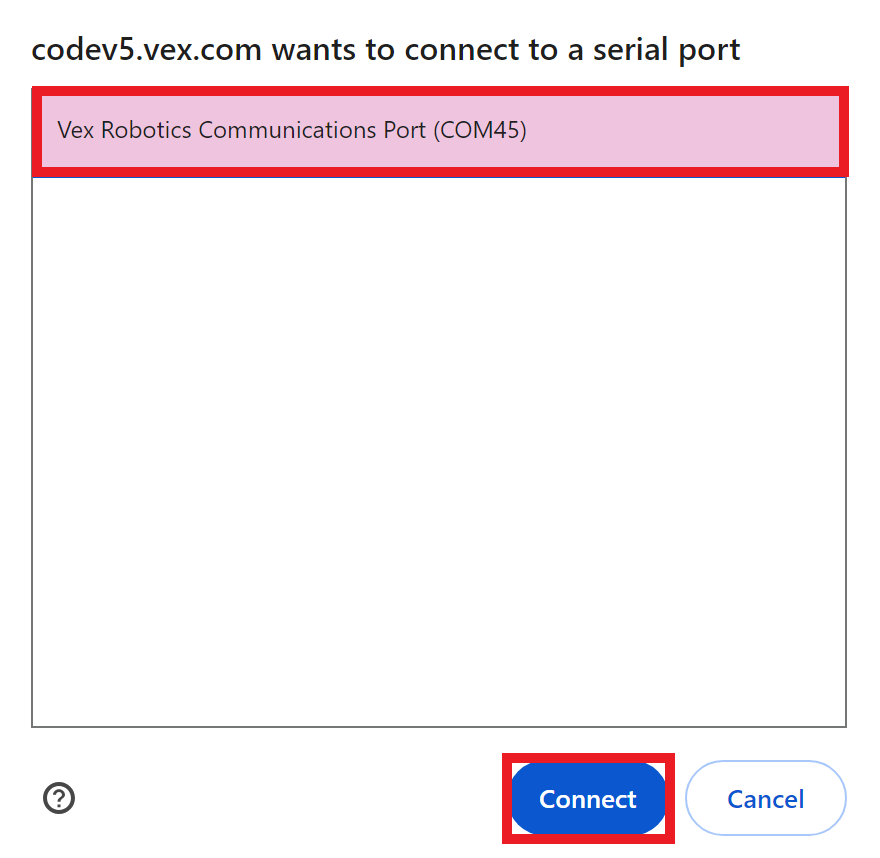

8. Aparecerá una ventana que le pedirá que seleccione el puerto serie para la conexión. Elige la única opción disponible.

Diagrama del sensor de visión VEX V5 AI, que ilustra sus componentes y funcionalidad para mejorar las capacidades de visión robótica.

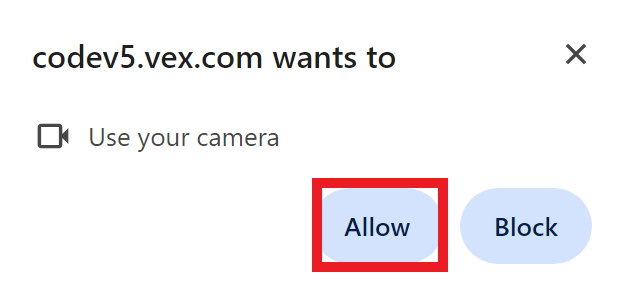

9. Aparecerá un cuadro de diálogo solicitando permiso para usar la cámara. Selecciona Permitir.

Nota: Si ya hay otra cámara conectada a su computadora, como la cámara web de una computadora portátil, es posible que vea que el indicador se encienda momentáneamente. Esto es normal y VEXcode activará por defecto el sensor de visión AI.

10. La pantalla de video del sensor de visión AI mostrará lo que está viendo el sensor.

Esto puede tardar unos segundos en actualizarse.

Si no se actualiza, compruebe las conexiones del cable al sensor y al ordenador.

11. Debajo de la pantalla del sensor de visión AI hay información sobre el firmware del sensor de visión AI.

Diagrama que ilustra el sensor de visión AI para robótica V5, mostrando sus componentes y funcionalidad, incluida la colocación de la cámara y las características del sensor.

12. Si el botón dice Nueva actualización disponible, eso significa que debe actualizar el firmware. Siga este artículo para obtener información sobre la actualización del firmware del sensor de visión AI.

Diagrama que ilustra el sensor de visión AI para robótica V5, mostrando sus características y componentes, incluida la colocación de la cámara y la funcionalidad del sensor.

13. ¡Si dice que el firmware está actualizado , entonces su sensor de visión AI tiene el firmware más actual y está listo para funcionar!

Diagrama que ilustra el sensor de visión de IA para robótica V5, mostrando componentes y funcionalidades clave, incluida la colocación del sensor y los elementos de procesamiento de datos.

14. Una vez que haya terminado de configurar el sensor de visión AI, desconecte el sensor de la computadora y conéctelo a su cerebro V5 con un cable inteligente.

Para obtener información sobre cómo configurar su sensor AI Vision, vaya aquí.

15. Ahora puede conectar su cerebro V5 a su computadora para descargar proyectos utilizando el sensor de visión AI.
