Ονοματολογία βιδών
Οι βίδες χρησιμοποιούν ένα σύστημα αρίθμησης για να διαφοροποιήσουν τη διάμετρο του σπειρώματος, τα σπειρώματα ανά ίντσα, καθώς και το μήκος του σπειρώματος. Υπάρχουν δύο κύρια συστήματα αρίθμησης για τις βίδες, το τυπικό και το μετρικό σύστημα.
Τυπικές βίδες VEX
Οι βίδες VEX χρησιμοποιούν το τυπικό σύστημα και ο πρώτος αριθμός που αναγράφεται σε μια βίδα VEX είναι η διάμετρος του σπειρώματος. Στη συνέχεια, εμφανίζεται η τιμή των νημάτων ανά ίντσα και ακολουθείται από το αντίστοιχο μήκος νήματος. Για παράδειγμα, μια βίδα #8-32 x ¼” έχει διάμετρο σπειρώματος 0,164” (#8), 32 σπειρώματα ανά ίντσα και μήκος σπειρώματος 0,25”.
|
ίντσα ισοδύναμο για αριθμημένες βίδες | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| #0 | #1 | #2 | #3 | #4 | #5 | #6 | #8 | #10 | #12 |
| 0,060" | 0,073” | 0,086” | 0,099” | 0,112” |
0,125” |
0,138” |
0,164” |
0,190” |
0,216” |
Όπως ίσως γνωρίζετε, οι βίδες μπορούν να σφιχτούν με μια πληθώρα εργαλείων. Αυτά κυμαίνονται από το τυπικό σύστημα εργαλείων που χρησιμοποιεί κλειδιά Phillips και Flatheads, έως τη μετρική χρήση εξαγωνικών κλειδιών. Τα προϊόντα VEX χρησιμοποιούν συχνά εργαλεία Torx ή βίδες με αστεροειδή κίνηση. Η VEX χρησιμοποιεί βίδες με αστεροειδή κίνηση πιο συχνά, καθώς αυτές τείνουν να μην ξεκολλούν τόσο εύκολα όσο ορισμένες μετρικές ή τυπικές βίδες.
| Πρότυπο | Μετρικός | Star Drive |
|---|---|---|
Πώς να ασφαλίσετε βίδες και παξιμάδια
Οι βίδες μπορούν να στερεωθούν στα παξιμάδια χρησιμοποιώντας τα συμβατά εργαλεία που αναφέρονται παραπάνω. Για μια επίδειξη αυτού, δείτε το παρακάτω βίντεο. Ένα βασικό συμπέρασμα από το βίντεο που εφαρμόζεται στην κατασκευή VEX και στην πραγματική ζωή είναι η παροιμία "right-tighty, lefty-loosey" για να σφίξετε ή να χαλαρώσετε τις βίδες. Για περισσότερες πληροφορίες σχετικά με τα εργαλεία του κιτ, ανατρέξτε αυτό το άρθρο από τη Βιβλιοθήκη VEX για τα εργαλεία του κιτ V5, ανατρέξτε αυτό το άρθρο από τη Βιβλιοθήκη VEX για τα εργαλεία του κιτ EXP ή ανατρέξτε αυτό το άρθρο από τη Βιβλιοθήκη VEX για τα εργαλεία του Workcell V5.
Στυλ βιδών
Τα προϊόντα VEX χρησιμοποιούν δύο διαφορετικά στυλ βιδών. Η πρώτη, συχνά λιγότερο χρησιμοποιούμενη αλλά εξίσου σημαντική, είναι η βίδα ρύθμισης .
Η βίδα στερέωσης διαφέρει από την κανονική βίδα επειδή δεν έχει «κεφαλή». Η βίδα στερέωσης διατίθεται σε ένα μέγεθος με δύο διαφορετικές κεφαλές, #8-32 x 0,125” Star Drive. Αυτές οι βίδες ρύθμισης διατίθενται συχνά σε κολάρα άξονα, κολάρα άξονα σύσφιξης και μπορούν να βιδωθούν σε προεξοχές.
Το δεύτερο είδος βίδας είναι η πιο ευρέως αναγνωρισμένη βίδα Hex και Star Drive Screw (αυτές έχουν κεφαλή σε σύγκριση με τη βίδα ασφάλισης που δεν έχει).
Οι βίδες διατίθενται σε διάφορα μήκη, όπως:

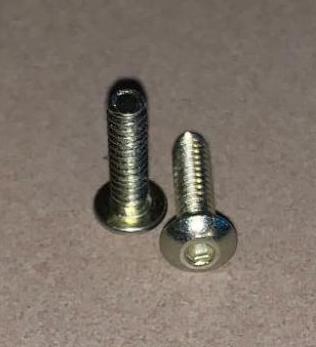

- #6-32 x ¼” και #6-32 x ½”
- #8-32 x ¼” έως #8-32 x 2”.
- #6-32 x ½”, #8-32 x ¼”, και #8-32 x ½”
Βίδες ασφάλισης. Οι βίδες ασφάλισης έχουν μια επίστρωση νάιλον σε ένα μέρος του σπειρώματος που τις βοηθά να μην χαλαρώσουν.
Αυτός ο πίνακας δείχνει το σύστημα ονομασίας που χρησιμοποιείται με βίδες τύπου Star Drive. Αυτός ο πίνακας σας δείχνει τη μέγιστη ροπή που επιτρέπεται από κάθε μέγεθος βίδας.
| Μέγεθος αστεριού |
Από σημείο σε σημείο (S) (mm) |
Βίδα (Δ) |
ΜΕΓΙΣΤΗ Ροπή (Nm) |
|---|---|---|---|
|
Τ6 |
1.6 |
Μ2 |
0.75 |
| Τ7 | 2 | Μ2.5 |
1.4 |
| Τ8 | 2.3 | Μ2.5 | 2.2 |
| Τ9 | 2.5 | Μ3 | 2.8 |
| Τ10 | 2.7 | Μ3 & Μ3.5 | 3.7 |
| Τ15 | 3.3 | M3.5 & M4 | 6.4 |
| Τ20 | 3.8 | Μ4 & Μ5 | 10.5 |
| Τ25 | 4.4 | M4.5 & M5 | 15.9 |
| Τ27 | 5 | M4.5 & M5 & M6 | 22.5 |
| Τ30 | 5.5 | M6 & M7 | 31.1 |
| Τ40 | 6.6 | M7 & M8 | 54.1 |
| Τ45 | 7.8 | Μ8 & Μ10 | 86.2 |
| Τ50 | 8.8 | Μ10 | 132 |
| Τ55 | 11.2 | Μ12 | 252 |
| Τ60 | 13.2 | Μ14 | 437 |
| Τ70 | 15.5 | Μ16 | |
| Τ80 | 17.6 | Μ18 | |
| Τ90 | 19.9 | Μ20 | |
| Τ100 | 22.1 | Μ22 |
Οι βίδες διατίθενται σε δύο τύπους κεφαλών: Εξαγωνική κίνηση και Αστεροειδής κίνηση
- η βίδα εξαγωνικής κίνησης #6-32 ή #8-32 η οποία σφίγγεται με κλειδί εξαγωνικής κίνησης 5/64” και 3/32” αντίστοιχα
- τη βίδα αστεροειδούς κίνησης #8-32 η οποία σφίγγεται χρησιμοποιώντας ένα κλειδί αστεροειδούς κίνησης T15 ή ένα κατσαβίδι αστεροειδούς κίνησης T15.
- Η κεφαλή τύπου αστεριού είναι λιγότερο επιρρεπής σε . Για τα σημεία περιστροφής υπάρχουν επίσης οι βίδες ώμου #8-32 οι οποίες έχουν ένα κοντό, χωρίς σπείρωμα τμήμα και αυτή η περιοχή δημιουργεί λιγότερη τριβή για ένα σημείο περιστροφής. Ένας πλήρης πίνακας με όλα τα μεγέθη βιδών βρίσκεται στο κάτω μέρος της σελίδας.
| #6-32 Εξάγωνη βίδα κίνησης | #8-32 Εξάγωνη βίδα κίνησης | #8-32 Βίδα με αστεροειδή κίνηση |
| Εξαγωνικό κλειδί 5/64” | Εξαγωνικό κλειδί 3/32” | Κλειδί οδήγησης T15 Star Drive |
|
|
|
Πληροφορίες και εφαρμογές υλικών
Πριν ξεκινήσετε να χρησιμοποιείτε μια βίδα, είναι σημαντικό να μάθετε πώς να επιλέγετε το μήκος της. Παρακολουθήστε αυτό το βίντεο για να μάθετε περισσότερα σχετικά με την επιλογή του καλύτερου μήκους βίδας για την κατασκευή σας.
V5 Smart Motors και όλα τα τυπικά παξιμάδια και αποστάτες VEX
-
#8-32 Βίδα με αστεροειδή κίνηση Υλικό: Κράμα χάλυβα
- Βίδες SAE βαθμού 8
- Αντοχή εφελκυσμού 150.000 PSI
- Σχεδιασμένο για να αντέχει μεγάλη ροπή, η οποία επιτρέπει στους κατασκευαστές να «κλειδώνουν» πραγματικά τους μηχανισμούς τους
- Συμβατό με τους κινητήρες V5 Smart και όλα τα τυπικά παξιμάδια και αποστάτες VEX
V5 Smart Motors και όλα τα τυπικά παξιμάδια και αποστάτες VEX
-
#8-32 Βίδα εξαγωνικής κίνησης Υλικό: Ανοξείδωτο ατσάλι υψηλής αντοχής χωρίς φινίρισμα
- Συμβατό με τους κινητήρες V5 Smart και όλα τα τυπικά παξιμάδια και αποστάτες VEX
-
#8-32 Βίδες ασφάλισης
- Έχουν εφαρμόσει κλείδωμα νήματος στα νήματά τους
- Το κλείδωμα σπειρώματος θα βοηθήσει στη συγκράτηση της βίδας στη θέση της
- Μπορεί να χρησιμοποιηθεί περίπου 10-15 φορές και να διατηρήσει σταθερό το κλείδωμα
- Παρέχουν παρόμοια λειτουργικότητα με τα παξιμάδια VEX Nylock
Χρήση μόνο για κινητήρες και σερβομηχανισμούς VEX Cortex
-
#6-32 Βίδες Υλικό: Ανοξείδωτο ατσάλι υψηλής αντοχής χωρίς φινίρισμα
- Συμβατό με κινητήρες και σερβοκινητήρες 393
- #6-32 Βίδες ασφάλισης
- Έχουν εφαρμόσει κλείδωμα νήματος στα νήματα τους
- Το κλείδωμα σπειρώματος θα βοηθήσει στη συγκράτηση της βίδας στη θέση της
- Μπορεί να χρησιμοποιηθεί περίπου 10-15 φορές και να διατηρήσει σταθερό το κλείδωμα
- Παρέχουν παρόμοια λειτουργικότητα με τα παξιμάδια VEX Nylock
Όλα τα τυπικά παξιμάδια και αποστάτες VEX
-
Βίδα ώμου Υλικό: Ανοξείδωτο ατσάλι υψηλής αντοχής χωρίς φινίρισμα
- Συμβατό με όλα τα τυπικά παξιμάδια και αποστάτες VEX
- Δημιουργήστε στροφές χαμηλής κλίσης σε μέταλλο VEX
- Σχεδιασμένο για να εφαρμόζει άνετα σε μια τετράγωνη τρύπα VEX και επιτρέπει σε πολλά στρώματα μετάλλου να περιστρέφονται
- Διάμετρος 0,176" x μήκος ώμου 0,20"
- Κλειδί εξαγωνικής κλειδαριάς VEX 3/32"
Όλα τα τυπικά παξιμάδια και αποστάτες VEX
-
Βίδα με πεταλούδα Υλικό: Πλαστικό
- Συμβατό με όλα τα τυπικά παξιμάδια και αποστάτες VEX
- Το ίδιο μέγεθος (#8-32) με τις τυπικές βίδες VEX, μόνο που έχουν οδοντωτή κεφαλή διαμέτρου 0,428", ώστε να μπορούν να σφιχτούν ή να χαλαρώσουν με το χέρι.
- Ιδανικό για εφαρμογές όπου μια βίδα θα εισαχθεί ή θα αφαιρεθεί πολλές φορές, όπως πάνελ πρόσβασης ρομπότ ή βάσεις μπαταρίας. Ή, σε μια περίπτωση όπου δεν προτιμάται η χρήση εργαλείων, όπως σε ορισμένα εκπαιδευτικά περιβάλλοντα.
Πλήρης λίστα με βίδες που πωλούνται από την VEX
Ο σκοπός αυτού του πίνακα είναι να απεικονίσει ολόκληρη τη λίστα με τις βίδες που πωλούνται από την VEX. Η χρήση αυτού του πίνακα μπορεί να σας βοηθήσει να παρέχετε άγνωστες εναλλακτικές λύσεις για ενσωμάτωση στην κατασκευή σας.
| Στυλ βίδας | Μήκος/Τύπος βίδας | Βίδα | Κωδικός προϊόντος |
|---|---|---|---|
|
#8-32 Σταρ Ντράιβ |
1/8" | #8-32 βίδες με αστεροειδή κίνηση 1/8" (συσκευασία 32) | 276-6098 |
| 1/4" | Βίδα αστεροειδούς κίνησης #8-32 x 1/4" (συσκευασία των 100 τεμαχίων) Βίδα αστεροειδούς κίνησης ασφάλισης #8-32 x 1/4" (συσκευασία των 100 τεμαχίων) |
276-4990 276-5006 |
|
| 3/8" | #8-32 βίδες με αστεροειδή κίνηση 3/8" (συσκευασία 100 τεμαχίων) | 276-4991 | |
| 1/2" | Βίδα αστεροειδούς κίνησης #8-32 x 1/2" (συσκευασία των 100 τεμαχίων) Βίδα αστεροειδούς κίνησης ασφάλισης #8-32 x 1/2" (συσκευασία των 100 τεμαχίων) |
276-4992 276-5007 |
|
|
5/8" |
#8-32 βίδες με αστεροειδή κίνηση 5/8" (συσκευασία 100 τεμαχίων) | 276-4993 | |
|
3/4" |
#8-32 βίδες με αστεροειδή κίνηση 3/4" (συσκευασία 100 τεμαχίων) |
276-4994 |
|
|
7/8" |
#8-32 βίδες με αστεροειδή κίνηση 7/8" (συσκευασία 100 τεμαχίων) |
276-4995 |
|
|
1" |
#8-32 βίδες αστεροειδούς κίνησης 1.000" (συσκευασία 100 τεμαχίων) |
276-4996 |
|
|
1,25" |
#8-32 βίδες αστεροειδούς κίνησης 1,250" (συσκευασία των 50) |
276-4997 |
|
|
1,5" |
#8-32 βίδες αστεροειδούς κίνησης 1,500" (συσκευασία των 50) |
276-4998 |
|
|
1,75" |
#8-32 βίδες με αστεροειδή κίνηση 1,750" (συσκευασία των 50) |
276-4999 |
|
|
2" |
#8-32 βίδες αστεροειδούς κίνησης 2.000" (συσκευασία 25 τεμαχίων) |
276-5004 |
|
|
2,25" |
#8-32 βίδες με αστεροειδή κίνηση 2,250" (συσκευασία 25 τεμαχίων) |
276-8015 |
|
| 2,5" | #8-32 βίδες αστεροειδούς κίνησης 2,500" (συσκευασία 25 τεμαχίων) | 276-8016 |
|
Στυλ βίδας |
Μήκος βίδας / Τύπος |
Βίδα |
Κωδικός προϊόντος |
|---|---|---|---|
| #8-32 Εξαγωνική Οδήγηση | 1/4" |
Βίδα #8-32 x 1/4" (συσκευασία 100 τεμαχίων)
|
275-1002 275-1260 |
| 3/8" |
Βίδα #8-32 x 3/8" (συσκευασία 100 τεμαχίων) |
275-1003 | |
| 1/2" |
Βίδα #8-32 x 1/2" (συσκευασία των 100 τεμαχίων) Βίδα ασφάλισης #8-32 x 1/2" (συσκευασία των 100 τεμαχίων) |
275-1004 275-1261 |
|
|
5/8" |
Βίδα #8-32 x 5/8" (συσκευασία 100 τεμαχίων) |
275-1005 |
|
|
3/4" |
Βίδα #8-32 x 3/4" (συσκευασία 100 τεμαχίων) |
275-1006 |
|
|
7/8" |
Βίδα #8-32 x 7/8" (συσκευασία 100 τεμαχίων) |
275-1007 |
|
|
1" |
#8-32 x 1.000" Βίδα (συσκευασία 100 τεμαχίων) |
275-1008 |
|
|
1,25" |
#8-32 x 1,250" Βίδα (συσκευασία των 50) |
275-1009 |
|
|
1,5" |
#8-32 x 1,500" Βίδα (συσκευασία των 50) |
275-1010 |
|
|
1,75" |
Βίδα #8-32 x 1,750" (συσκευασία των 50) |
275-1011 |
|
| 2" | #8-32 βίδες x 2.000" (συσκευασία 25 τεμαχίων) | 275-1012 | |
|
Ειδική βίδα
|
Βίδα χειρός |
Βίδα χειρός 1/2" (συσκευασία 50 τεμαχίων) |
275-1485 |
|
Βίδα ώμου |
#8-32 Βίδες ώμου (συσκευασία 25) | 276-1408 | |
|
#6-32 Εξαγωνική Οδήγηση
|
1/4" |
#6-32 βίδες x 1/4" (συσκευασία των 50 τεμαχίων) | 275-0659 |
|
1/2" |
Βίδα #6-32 x 1/2" (συσκευασία των 50 τεμαχίων) Βίδα ασφάλισης #6-32 x 1/2" (συσκευασία των 100 τεμαχίων) |
275-1169 276-1958 |
