Εγκατάσταση και αφαίρεση ενός ραδιοελεγκτή VEX IQ (1ης γενιάς) – Βάση γνώσεων

Βήμα 1: Συγκεντρώστε τα απαραίτητα εξαρτήματα.

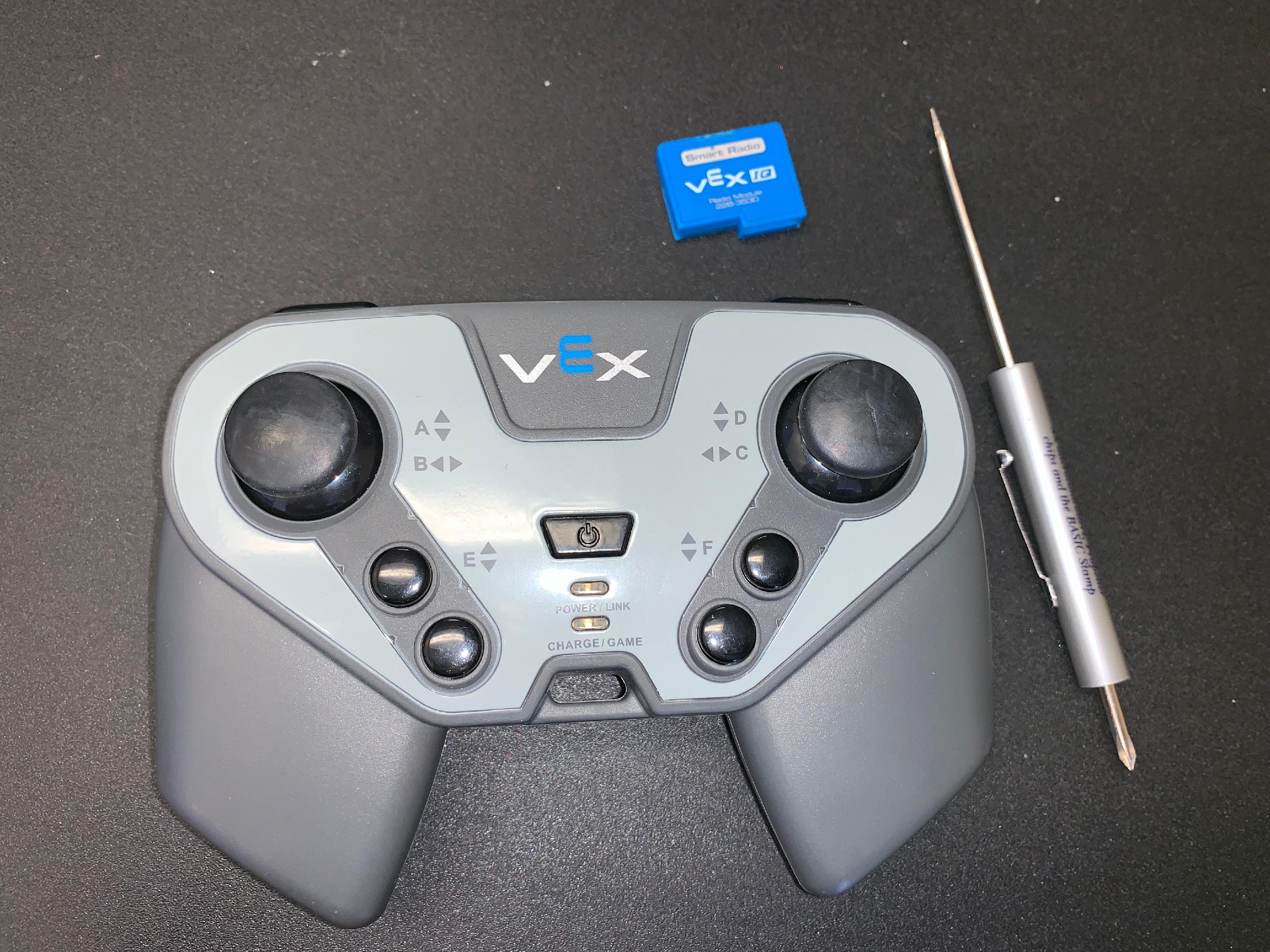

Χειριστήριο, Smart Radio και ένα κατσαβίδι Phillips τοποθετημένα μαζί σε ένα τραπέζι.

Συγκεντρώστε τα ακόλουθα στοιχεία:

Ελεγκτής VEX IQ
1 Ραδιόφωνο VEX IQ
κατσαβίδι Phillips

ΣΗΜΕΙΩΣΗ: Το υλικολογισμικό του χειριστηρίου πρέπει να ενημερωθεί στην πιο πρόσφατη έκδοση για να λειτουργούν σωστά τα ραδιόφωνα. Κάντε κλικ στο εδώ για μια διαδικασία ενημέρωσης του υλικολογισμικού.

ΣΗΜΕΙΩΣΗ: Δεν έχει σημασία ποιος τύπος ασύρματου χρησιμοποιείται, αρκεί ο ασύρματος στο χειριστήριο να είναι του ίδιου τύπου με τον ασύρματο στο VEX IQ Robot Brain. Απαιτούνται αντίστοιχα ραδιόφωνα για σωστή ασύρματη συνδεσιμότητα. Κάντε κλικ εδώ για περισσότερες πληροφορίες σχετικά με τα ραδιόφωνα VEX IQ.

Βήμα 2: Τοποθετήστε το ραδιόφωνο στο χειριστήριο.

Διάγραμμα με ένα βέλος που υποδεικνύει ότι το ραδιόφωνο πρέπει να τοποθετηθεί στην υποδοχή ραδιοφώνου του χειριστηρίου. Η υποδοχή ραδιοφώνου βρίσκεται στο κάτω μέρος, ανάμεσα στα κουμπιά στο ώμο του χειριστηρίου.

Σύρετε το ραδιόφωνο στην υποδοχή ραδιοφώνου. Προσανατολίστε το ραδιόφωνο έτσι ώστε το λογότυπο VEX να είναι στραμμένο προς το πάνω μέρος του χειριστηρίου. Πιέστε σταθερά μέχρι να κουμπώσει πλήρως στη θέση του.

ΣΗΜΕΙΩΣΗ: Εάν τα ραδιόφωνα αφαιρούνται συχνά, είναι καλύτερο να αφαιρεθεί η πόρτα της μπαταρίας του χειριστηρίου πριν τοποθετηθεί το ραδιόφωνο, για να αποφευχθεί η καταπόνηση του πλαστικού μανδάλου συγκράτησης.

ΣΗΜΕΙΩΣΗ: Το χειριστήριο υποστηρίζει οποιονδήποτε από τους τρεις τύπους ραδιοσυχνοτήτων.

Βήμα 3: Αφαιρέστε το ραδιόφωνο από το χειριστήριο.

Ο ελεγκτής απεικονίζεται ανάποδα με το καπάκι της μπαταρίας αφαιρεμένο. Ένα χέρι αφαιρεί το ραδιόφωνο από την υποδοχή του και ένα βέλος υποδεικνύει ότι πρέπει να τραβηχτεί σταθερά έξω από την υποδοχή.

Αφαιρέστε το καπάκι της μπαταρίας του χειριστηρίου χρησιμοποιώντας ένα κατσαβίδι Phillips πριν επιχειρήσετε να αφαιρέσετε το ραδιόφωνο.

Τραβήξτε σταθερά το ραδιόφωνο για να το αφαιρέσετε μόλις αφαιρεθεί η πόρτα της μπαταρίας του χειριστηρίου.
