Για να χρησιμοποιήσετε τον αισθητήρα AI Vision Sensor σε έργα VEXcode, το πρώτο βήμα είναι να δημιουργήσετε μια επιτυχημένη σύνδεση μεταξύ του αισθητήρα και του VEXcode. Αυτό απαιτεί:

Ένας αισθητήρας όρασης με τεχνητή νοημοσύνη.
Ένας εγκέφαλος EXP.
Ένας υπολογιστής με VEXcode EXP που βασίζεται είτε σε εφαρμογή είτε σε web.
Ένα έξυπνο καλώδιο.
Ένα καλώδιο USB-C.

Έχοντας αυτά τα στοιχεία στη διάθεσή σας, προχωρήστε παρακάτω για να δείτε τα βήματα για τη σύνδεση του αισθητήρα AI Vision Sensor με το VEXcode EXP.

Αισθητήρας όρασης AI συνδεδεμένος σε φορητό υπολογιστή με καλώδιο USC C.

1. Συνδέστε τον αισθητήρα AI Vision Sensor στον υπολογιστή σας με ένα καλώδιο USB-C.

Γραμμή εργαλείων VEXcode EXP με το εικονίδιο Συσκευές επισημασμένο ανάμεσα στα εικονίδια του Προγράμματος Προβολής Κώδικα και της Κονσόλας Εκτύπωσης.

2. Ανοίξτε το VEXcode EXP και ανοίξτε το μενού Συσκευές.

Μενού Συσκευές VEXcode EXP με επισημασμένο το κουμπί Προσθήκη συσκευής.

3. Επιλέξτε Προσθήκη συσκευής.

Μενού Συσκευές VEXcode EXP αφού επιλεγεί το κουμπί Προσθήκη συσκευής. Η επιλογή AI Vision είναι επισημασμένη.

4. ΕπιλέξτεΌραση AI.

Στιγμιότυπο οθόνης του μενού Επιλογή θύρας που εμφανίζει τις διαθέσιμες θύρες για τον αισθητήρα AI Vision Sensor.

5. Επιλέξτε τη θύρα Smart Cable στην οποία είναι συνδεδεμένος ο αισθητήρας.

Μενού ρυθμίσεων αισθητήρα όρασης AI στο VEXcode EXP με τον αισθητήρα να φέρει την ετικέτα AIVision1. Εμφανίζεται ένα μεγάλο εικονίδιο αισθητήρα όρασης AI και από κάτω, επισημαίνεται ένα μπλε κουμπί με την ένδειξη Ρύθμιση παραμέτρων.

6. ΕπιλέξτεΔιαμόρφωση.

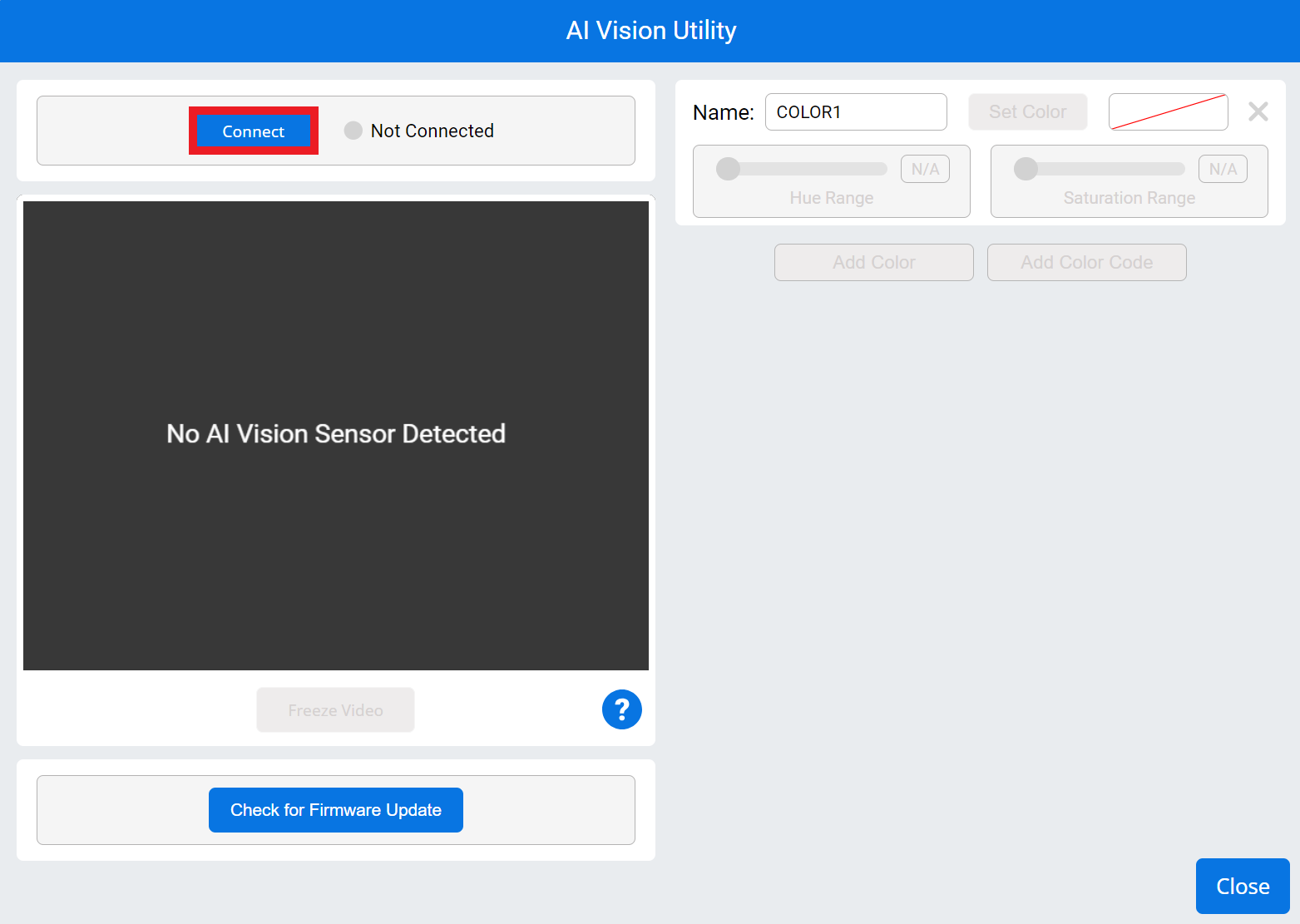

Βοηθητικό πρόγραμμα AI Vision χωρίς συνδεδεμένο αισθητήρα. Η ζωντανή μετάδοση είναι κενή και εμφανίζει την ένδειξη "Δεν εντοπίστηκε αισθητήρας όρασης AI". Παραπάνω, υπάρχει ένα επισημασμένο κουμπί που γράφει Σύνδεση.

7. Θα ανοίξει το παράθυρο του Βοηθητικού Προγράμματος Αισθητήρα Όρασης AI. Επιλέξτε Σύνδεση για να συνδέσετε τον αισθητήρα όρασης AI.

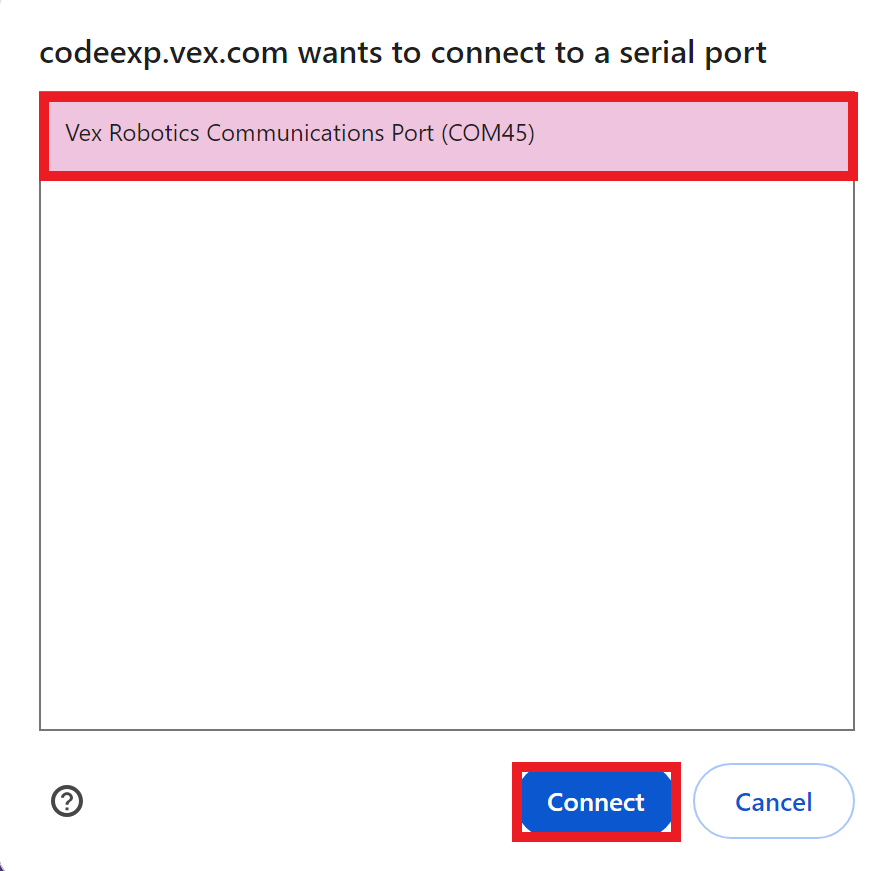

Παράθυρο σύνδεσης προγράμματος περιήγησης, με μια επιλογή που αναφέρει VEX Robotics Communications Port. Η επιλογή Θύρα επικοινωνιών είναι επισημασμένη και από κάτω είναι επισημασμένο το κουμπί Σύνδεση.

8. Θα εμφανιστεί ένα παράθυρο που θα σας ζητά να επιλέξετε τη σειριακή θύρα για σύνδεση. Επιλέξτε τη μόνη διαθέσιμη επιλογή.

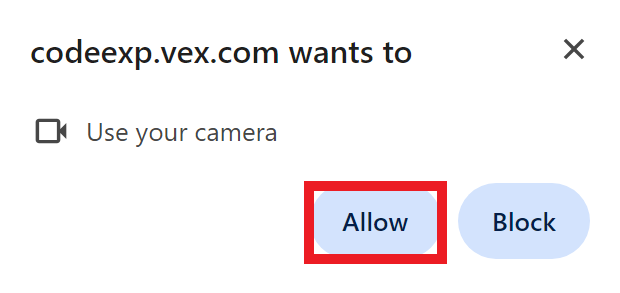

Μήνυμα προτροπής προγράμματος περιήγησης που αναφέρει ότι το codeexp.vex.com θέλει να χρησιμοποιήσει την κάμερά σας. Παρακάτω, υπάρχουν δύο επιλογές που διαβάζονται ως Επιτρέπεται και Αποκλεισμός. Η επιλογή "Να επιτρέπεται" επισημαίνεται.

9. Θα εμφανιστεί ένα παράθυρο διαλόγου που θα σας ζητά άδεια χρήσης της κάμεράς σας. Επιλέξτε Επιτρέπεται.

Σημείωση: Εάν υπάρχει ήδη συνδεδεμένη στον υπολογιστή σας κάποια άλλη κάμερα, όπως η κάμερα web ενός φορητού υπολογιστή, ενδέχεται να δείτε την ένδειξη να ανάβει στιγμιαία. Αυτό είναι φυσιολογικό και το VEXcode θα ορίσει από προεπιλογή τον αισθητήρα AI Vision Sensor.

Το AI Vision Utility ανοίγει σε VEXcode EXP. Η τρέχουσα προβολή του αισθητήρα AI Vision Sensor εμφανίζεται και επισημαίνεται. Παραπάνω, επισημαίνεται μια πράσινη κατάσταση Συνδεδεμένο για να υποδείξει ότι η σύνδεση είναι επιτυχής.

10. Η οθόνη βίντεο του αισθητήρα AI Vision Sensor θα δείχνει τι βλέπει ο αισθητήρας.

Η ενημέρωση μπορεί να διαρκέσει μερικά δευτερόλεπτα.

Εάν δεν ενημερώνεται, ελέγξτε τις συνδέσεις των καλωδίων στον αισθητήρα και τον υπολογιστή.

Μενού AI Vision Utility με ένα επισημασμένο κουμπί κάτω από την τρέχουσα προβολή που αναφέρει ότι το υλικολογισμικό είναι ενημερωμένο. Το κουμπί είναι γκριζαρισμένο και η τρέχουσα έκδοση παρατίθεται παρακάτω. Σε αυτό το παράδειγμα, η έκδοση είναι Έκδοση 1.0.0.b16.

11. Κάτω από την οθόνη του αισθητήρα AI Vision Sensor υπάρχουν πληροφορίες σχετικά με το υλικολογισμικό του αισθητήρα AI Vision Sensor.

Μενού του βοηθητικού προγράμματος AI Vision που εμφανίζει ένα κουμπί κάτω από την τρέχουσα προβολή που αναφέρει "Διαθέσιμη νέα ενημέρωση". Κάτω από το κουμπί αναγράφεται η έκδοση, σε αυτό το παράδειγμα διαβάζεται ως Έκδοση 1.0.0.b12.

12. Αν το κουμπί λέει Διαθέσιμη νέα ενημέρωση, αυτό σημαίνει ότι πρέπει να ενημερώσετε το υλικολογισμικό. Ακολουθήστε αυτό το άρθρο για να μάθετε σχετικά με την ενημέρωση του υλικολογισμικού του αισθητήρα AI Vision Sensor.

Μενού AI Vision Utility που εμφανίζει ένα κουμπί κάτω από την τρέχουσα προβολή που αναφέρει ότι το υλικολογισμικό είναι ενημερωμένο. Το κουμπί είναι γκριζαρισμένο και η έκδοση παρατίθεται παρακάτω. Σε αυτό το παράδειγμα, διαβάζει την έκδοση 1.0.0.b13.

13. Αν λέει Το υλικολογισμικό είναι ενημερωμένο , τότε ο αισθητήρας AI Vision Sensor σας διαθέτει το πιο πρόσφατο υλικολογισμικό και είναι έτοιμος για χρήση!

Αισθητήρας όρασης AI συνδεδεμένος σε έναν εγκέφαλο EXP με ένα έξυπνο καλώδιο.

14. Μόλις ολοκληρώσετε τη διαμόρφωση του αισθητήρα όρασης AI, αποσυνδέστε τον αισθητήρα από τον υπολογιστή και συνδέστε τον στον εγκέφαλο EXP Brain σας με ένα έξυπνο καλώδιο.

Για πληροφορίες σχετικά με τον τρόπο διαμόρφωσης του αισθητήρα AI Vision, μεταβείτε εδώ.

Αισθητήρας όρασης AI συνδεδεμένος στον εγκέφαλο EXP με ένα έξυπνο καλώδιο. Ο εγκέφαλος απεικονίζεται συνδεδεμένος με έναν φορητό υπολογιστή μέσω καλωδίου USB.

15. Τώρα μπορείτε να συνδέσετε το EXP Brain σας στον υπολογιστή σας για να κάνετε λήψη έργων χρησιμοποιώντας τον αισθητήρα AI Vision Sensor.
