Schraubennomenklatur
Schrauben verwenden ein Nummerierungssystem zur Unterscheidung des Gewindedurchmessers, der Gewindegänge pro Zoll sowie der Gewindelänge. Es gibt zwei Hauptnummerierungssysteme für Schrauben: das Standard- und das metrische System.
Standard-VEX-Schrauben

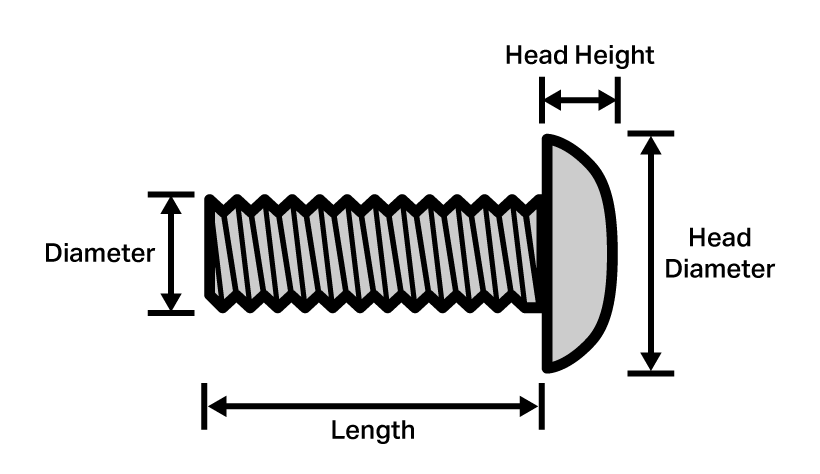

VEX-Schrauben verwenden das Standardsystem und die erste auf einer VEX-Schraube angegebene Zahl ist der Gewindedurchmesser. Als nächstes folgt der Wert „Fäden pro Zoll“, gefolgt von der entsprechenden Fadenlänge. Beispielsweise hat eine Schraube Nr. 8-32 x ¼ Zoll einen Gewindedurchmesser von 0,164 Zoll (Nr. 8), 32 Gewindegänge pro Zoll und eine Gewindelänge von 0,25 Zoll.
|
Zoll-Äquivalent für nummerierte Schrauben |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
| #0 | #1 | #2 | #3 | #4 | #5 | #6 | #8 | #10 | #12 |
| 0,060" |
0,073 Zoll |
0,086 Zoll |
0,099 Zoll |
0,112 Zoll |
0,125 Zoll |
0,138 Zoll |
0,164 Zoll |
0,190 Zoll |
0,216” |

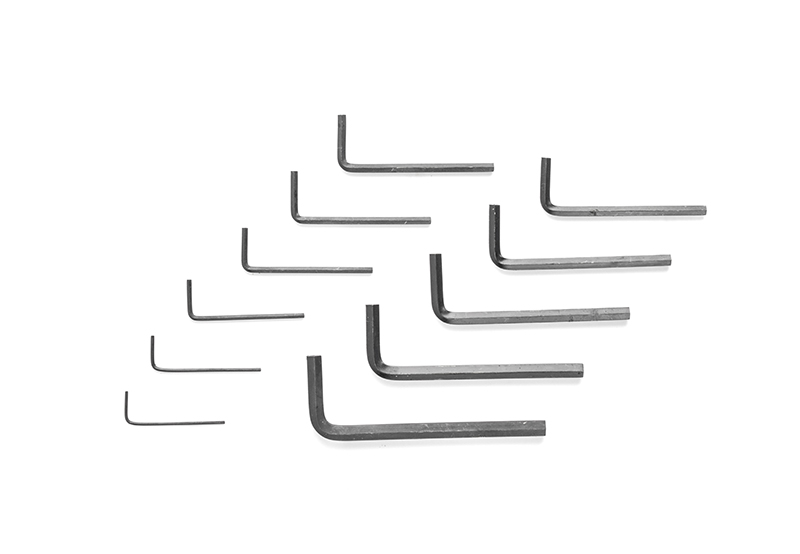

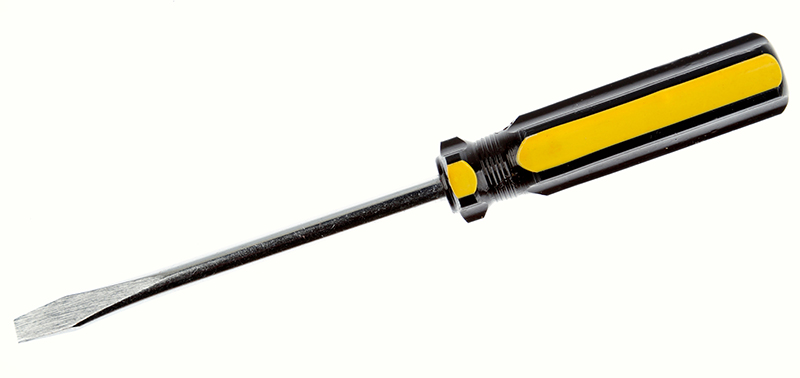

Wie Sie vielleicht wissen, können Schrauben mit einer Vielzahl von Werkzeugen angezogen werden. Diese reichen vom Standard-Werkzeugsystem mit Kreuzschlitz- und Flachkopfschlüsseln bis hin zur metrischen Verwendung von Sechskantschlüsseln. VEX-Produkte verwenden häufig Torx-Werkzeuge oder Sternantriebsschrauben. VEX verwendet am häufigsten Sternantriebsschrauben, da diese sich nicht so leicht lösen wie einige metrische oder Standardschrauben.
| Standard | Metrisch | Star Drive |
|---|---|---|

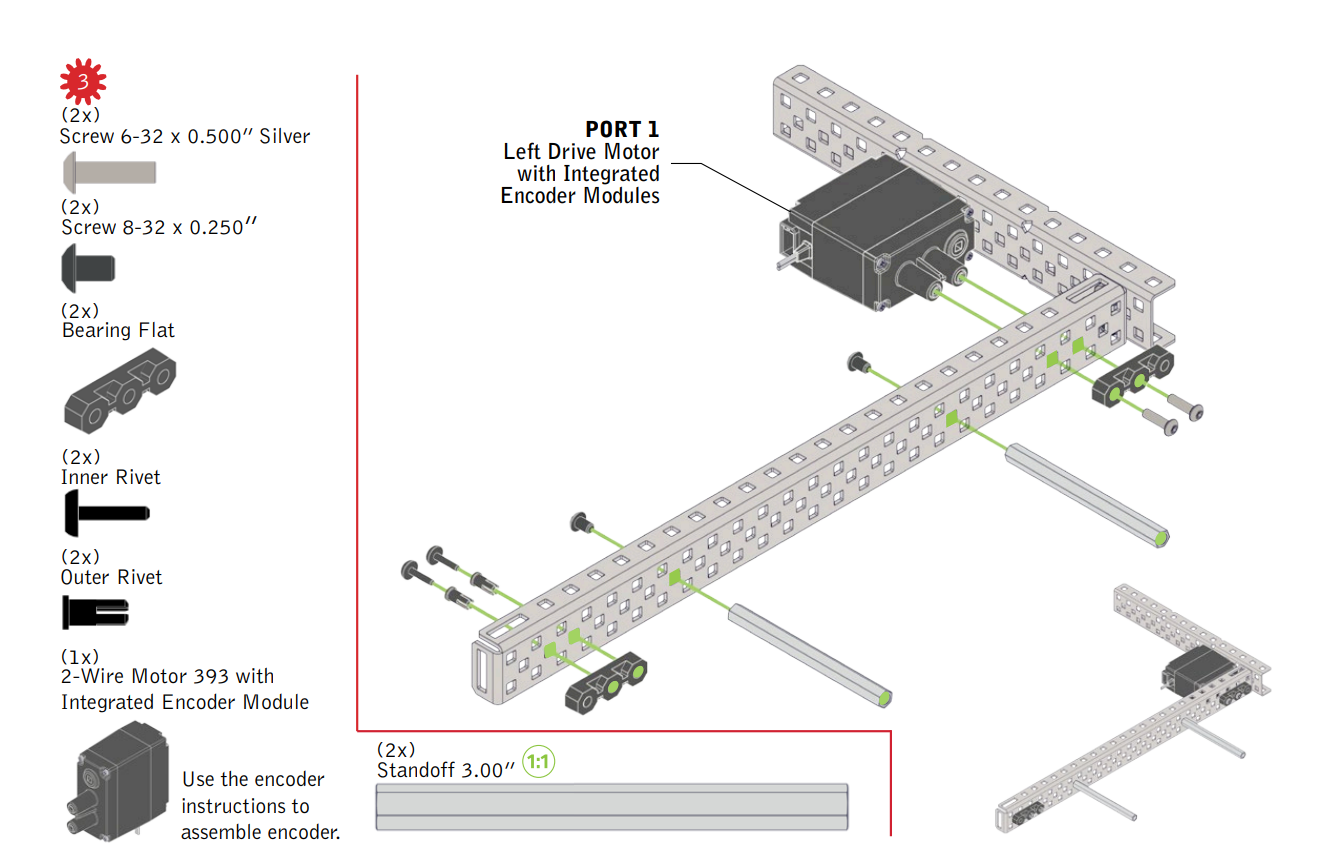

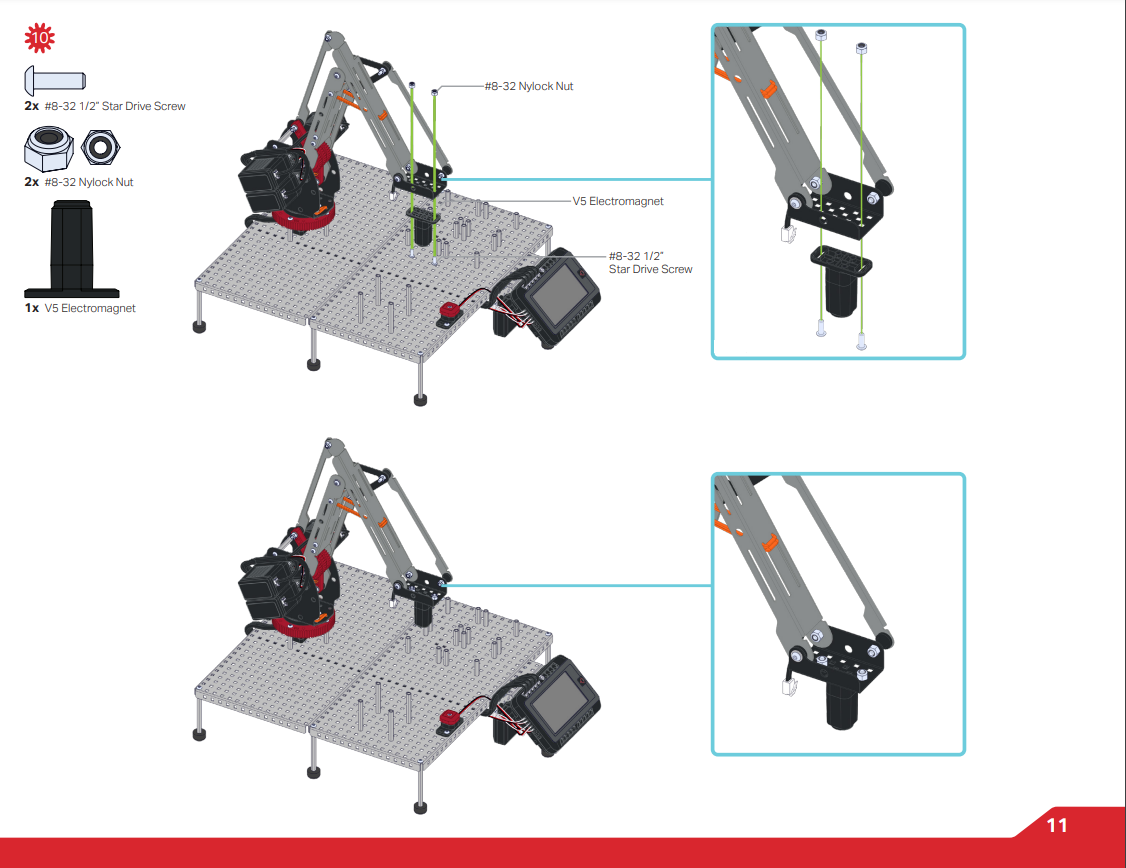

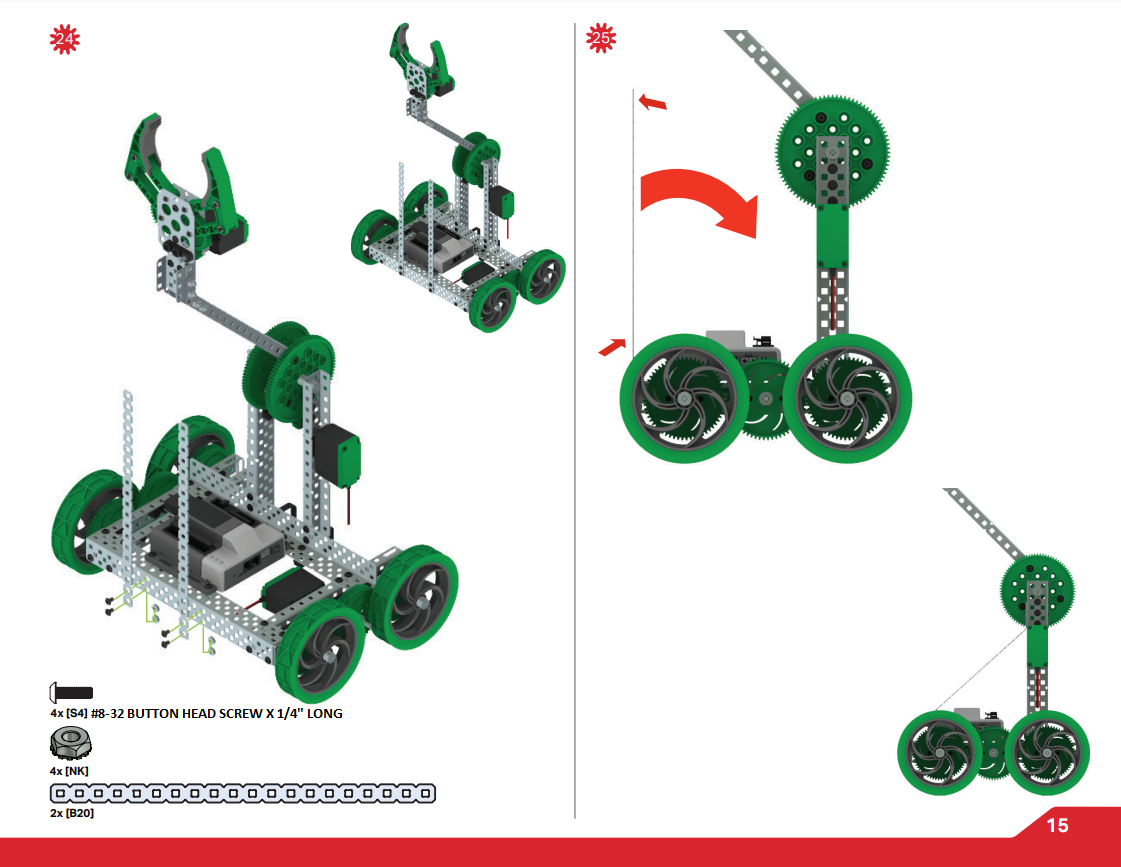

So sichern Sie Schrauben und Muttern
Schrauben können mit den oben genannten kompatiblen Werkzeugen an Muttern befestigt werden. Für eine Demonstration davon schauen Sie sich bitte das Video unten an. Eine wichtige Erkenntnis aus dem Video, die sich auf den VEX-Bau und das wirkliche Leben bezieht, ist das Sprichwort „Rechts-fest, links-locker“, um Schrauben festzuziehen oder zu lösen. Weitere Informationen zu Kit-Werkzeugen finden Sie diesem Artikel aus der -Bibliothek für V5-Kit-Werkzeuge, diesem Artikel aus der -Bibliothek für EXP-Kit-Werkzeuge oder diesem Artikel aus der VEX-Bibliothek für -Workcell-Werkzeuge.
Schraubenarten
VEX-Produkte verwenden zwei verschiedene Arten von Schrauben. Die erste, oft weniger verwendete, aber dennoch genauso wichtige, ist die Stellschraube.

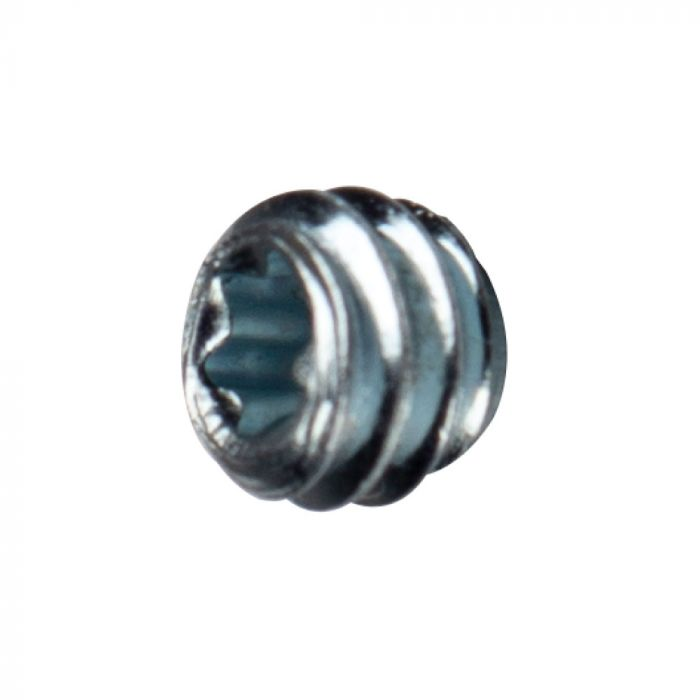

Die Stellschraube unterscheidet sich von der normalen Schraube dadurch, dass sie keinen „Kopf“ hat. Die Stellschraube ist in einer Größe mit zwei verschiedenen Köpfen erhältlich: #8-32 x 0,125 Zoll Star Drive. Diese Stellschrauben kommen häufig in Wellenmanschetten und Klemmwellenmanschetten vor und können in Abstandshalter eingeschraubt werden.
Der zweite Schraubentyp ist die weithin bekannte Sechskant- und Sternantriebsschraube (diese haben einen Kopf, im Gegensatz zu den Stellschrauben, die keinen Kopf haben).
Schrauben sind in verschiedenen Längen erhältlich, darunter:
- Nr. 6-32 x ¼ Zoll und Nr. 6-32 x ½ Zoll
- Nr. 8-32 x ¼ Zoll bis Nr. 8-32 x 2 Zoll.
- Nr. 6-32 x ½“, Nr. 8-32 x ¼“ und Nr. 8-32 x ½“
Feststellschrauben. Feststellschrauben sind auf einem Teil des Gewindes mit einer Nylonbeschichtung versehen, die ein Lösen verhindert.
Diese Tabelle zeigt das Benennungssystem, das für Schrauben im Star-Drive-Stil verwendet wird. Diese Tabelle zeigt Ihnen das maximal zulässige Drehmoment für jede Schraubengröße.
|
Sterngröße |
Punkt zu Punkt (S) (mm) |
Schraube (D) |
MAX. Drehmoment (Nm) |
|---|---|---|---|
|
T6 |
1.6 |
M2 |
0.75 |
| T7 | 2 | M2,5 |
1.4 |
| T8 | 2.3 | M2,5 | 2.2 |
| T9 | 2.5 | M3 | 2.8 |
| T10 | 2.7 | M3 & M3,5 | 3.7 |
| T15 | 3.3 | M3,5 & M4 | 6.4 |
| T20 | 3.8 | M4 & M5 | 10.5 |
| T25 | 4.4 | M4,5 & M5 | 15.9 |
| T27 | 5 | M4,5 & M5 & M6 | 22.5 |
| T30 | 5.5 | M6 & M7 | 31.1 |
| T40 | 6.6 | M7 & M8 | 54.1 |
| T45 | 7.8 | M8 & M10 | 86.2 |
| T50 | 8.8 | M10 | 132 |
| T55 | 11.2 | M12 | 252 |
| T60 | 13.2 | M14 | 437 |
| T70 | 15.5 | M16 | |
| T80 | 17.6 | M18 | |
| T90 | 19.9 | M20 | |
| T100 | 22.1 | M22 |
Die Schrauben sind in zwei Kopftypen erhältlich: Sechskantantrieb und Sternantrieb

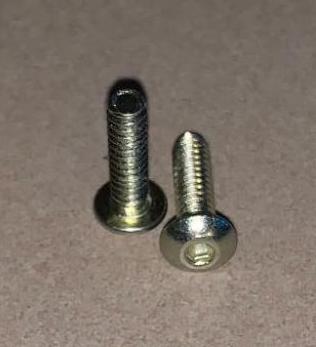

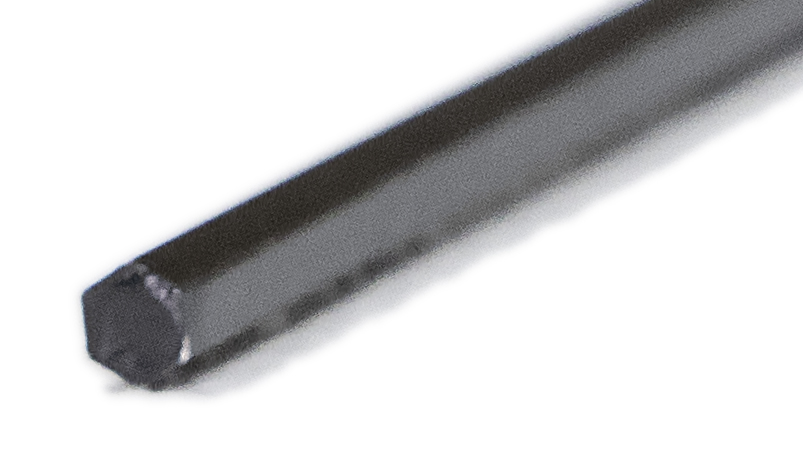

- die Sechskantschraube Nr. 6-32 oder Nr. 8-32, die mit einem 5/64-Zoll- bzw. 3/32-Zoll-Sechskantschlüssel festgezogen wird

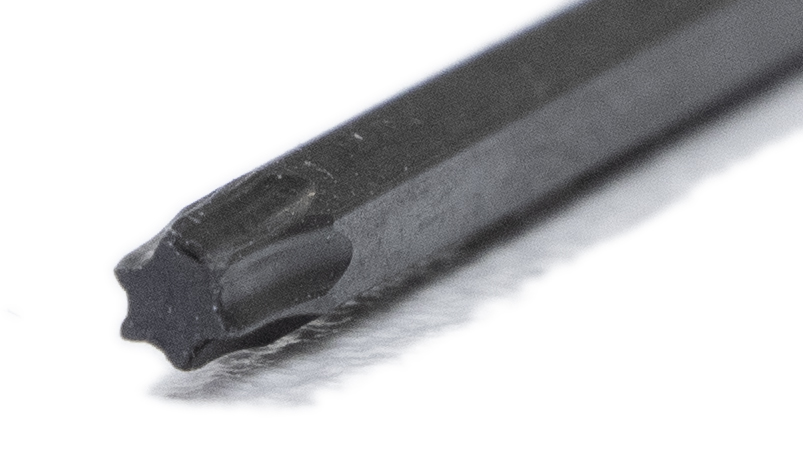

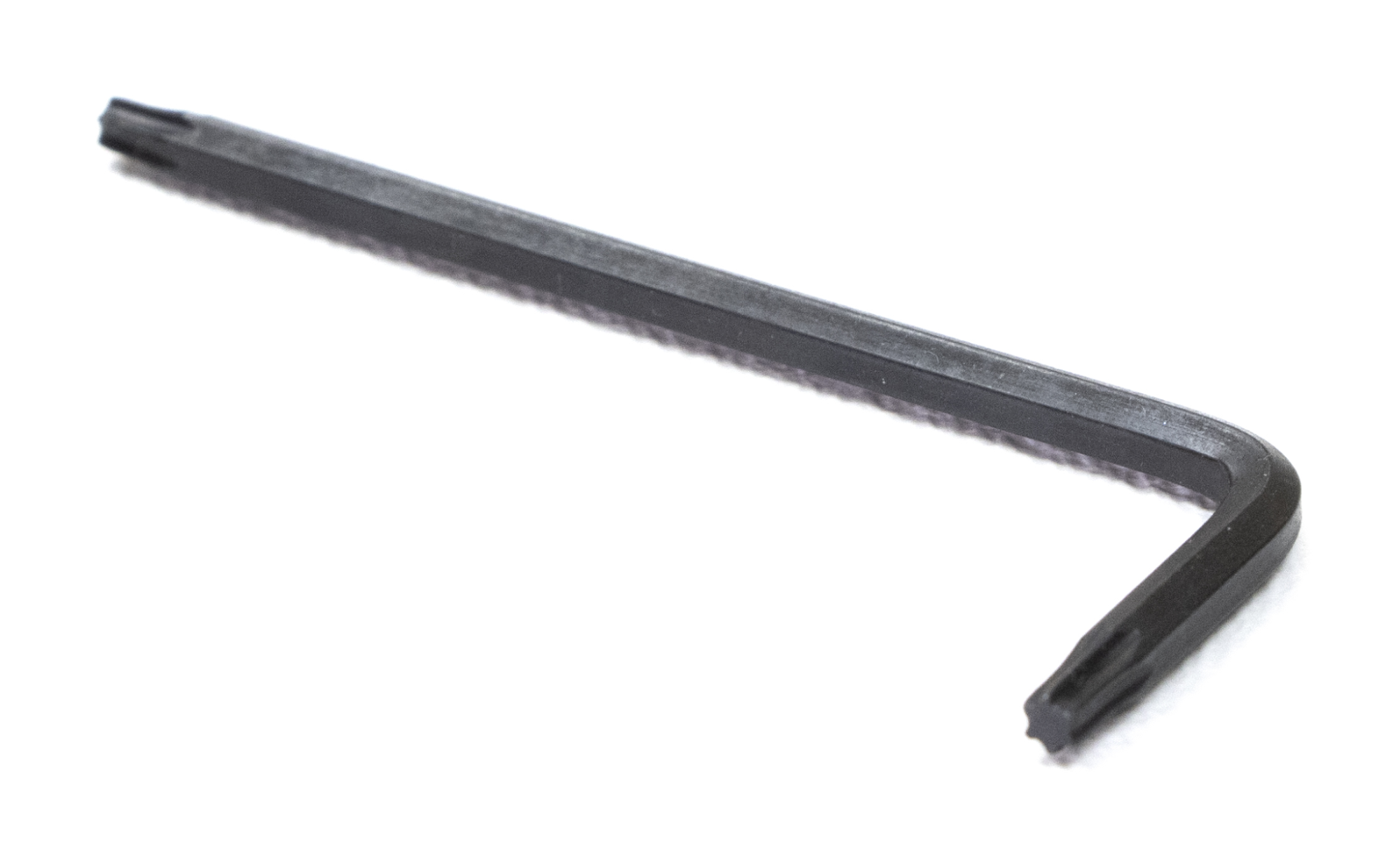

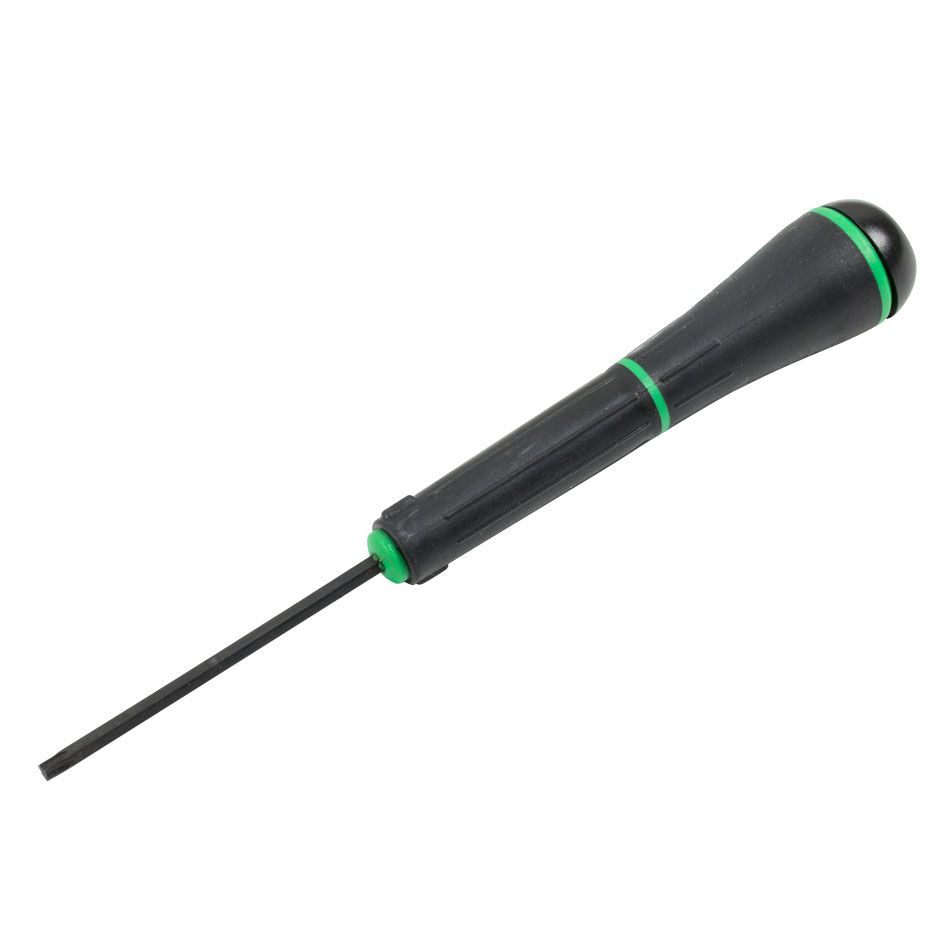

- Die Nr. 8-32 Sternantriebsschraube, die mit einem T15 Sternantriebsschlüssel oder einem T15 Sternantriebsschraubendreher festgezogen wird.
- Der Sternkopf ist weniger anfällig für Abisolieren. Für Drehpunkte gibt es auch Schulterschrauben Nr. 8-32, die einen kurzen Abschnitt ohne Gewinde haben und dieser Bereich weniger Reibung für einen Drehpunkt erzeugt. Eine vollständige Tabelle mit allen Schraubengrößen finden Sie unten auf der Seite.
| #6-32 Sechskantschraube | #8-32 Sechskantschraube | #8-32 Sternantriebsschraube |

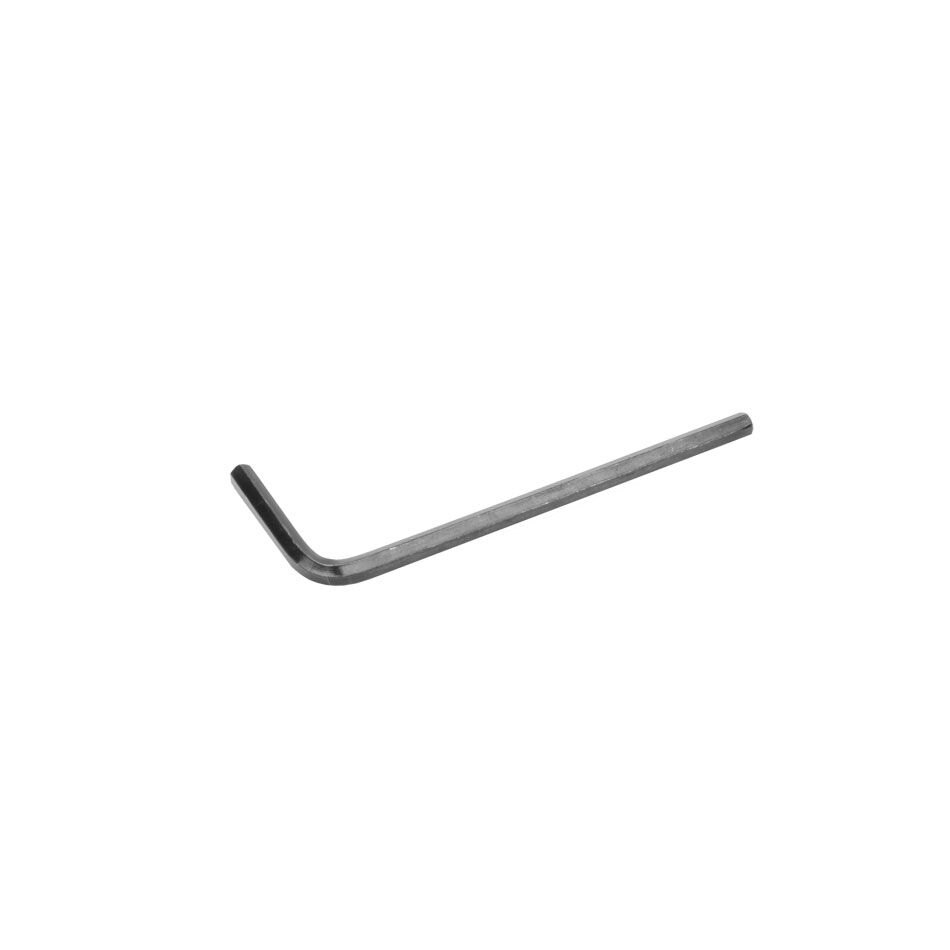

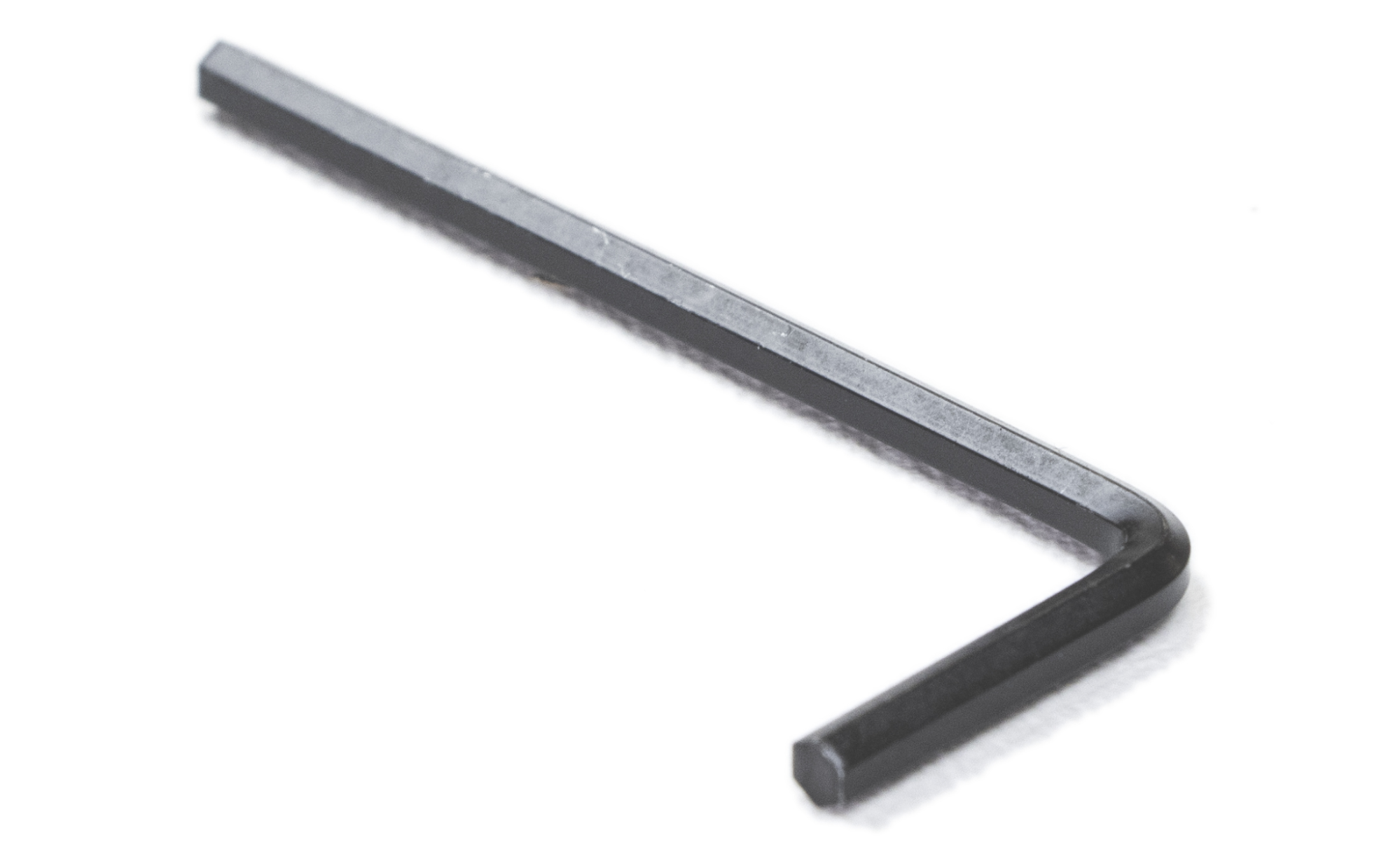

| 5/64-Zoll-Innensechskantschlüssel | 3/32-Zoll-Sechskantschlüssel | T15 Sternantriebsschlüssel |
|
|
|
Materialinformationen und Anwendungen
Bevor Sie mit der Verwendung einer Schraube beginnen, ist es wichtig zu lernen, wie Sie die Länge der Schraube wählen. Sehen Sie sich dieses Video an, um mehr über die Auswahl der besten Schraubenlänge für Ihren Bau zu erfahren.
V5 Smart Motors und alle Standard-VEX-Muttern und Abstandshalter
-
#8-32 Sternantriebsschraubenmaterial: Legierter Stahl
- Schrauben der SAE-Klasse 8
- 150.000 PSI Zugfestigkeit
- Entwickelt, um großen Drehmomenten standzuhalten, sodass Bauherren ihre Mechanismen wirklich „verriegeln“ können
- Kompatibel mit V5 Smart Motors und allen Standard-VEX-Muttern und Abstandshaltern
V5 Smart Motors und alle Standard-VEX-Muttern und Abstandshalter
-

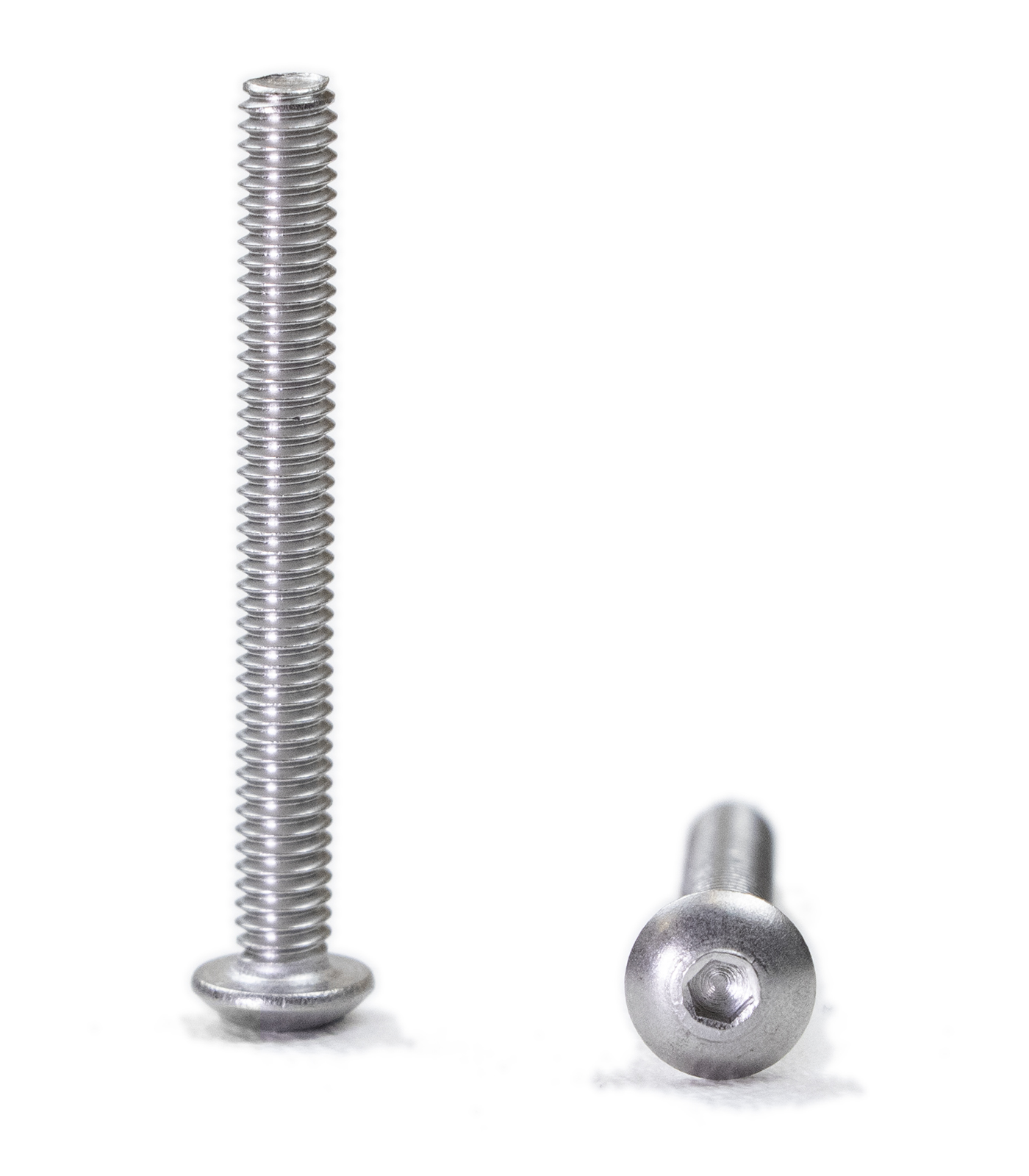

#8-32 Sechskantschraube Material: Hochfester Edelstahl ohne Oberflächenbehandlung
- Kompatibel mit V5 Smart Motors und allen Standard-VEX-Muttern und Abstandshaltern
-
#8-32 Feststellschrauben
- Lassen Sie Gewindesicherung auf die Gewinde auftragen
- Die Schraubensicherung hilft dabei, die Schraube in Position zu halten
- Kann ca. 10–15 Mal verwendet werden und behält dennoch einen festen Halt
- Bieten eine ähnliche Funktionalität wie VEX-Nylock-Muttern
Nur für VEX Cortex-Motoren und -Servos verwenden
-
#6-32 Schrauben Material: Hochfester Edelstahl ohne Oberfläche
- Kompatibel mit 393 Motoren und Servos
- #6-32 Feststellschrauben
- Lassen Sie Gewindesicherung auf die Gewinde auftragen
- Schraubensicherung hilft dabei, die Schraube in Position zu halten
- Kann ca. 10–15 Mal verwendet werden und behält dennoch einen festen Halt
- Bieten eine ähnliche Funktionalität wie VEX-Nylock-Muttern
Alle Standard-VEX-Muttern und Abstandshalter
-
Schulterschraubenmaterial: Hochfester Edelstahl ohne Oberflächenbehandlung
- Kompatibel mit allen Standard-VEX-Muttern und Abstandshaltern
- Stellen Sie Zapfen mit geringem Gefälle aus VEX-Metall her
- Passt genau in ein quadratisches VEX-Loch und ermöglicht die Drehung mehrerer Metallschichten
- 0,176 Zoll Durchmesser x 0,20 Zoll lange Schulter
- 3/32" VEX-Innensechskantschlüsselantrieb
Alle Standard-VEX-Muttern und Abstandshalter
-

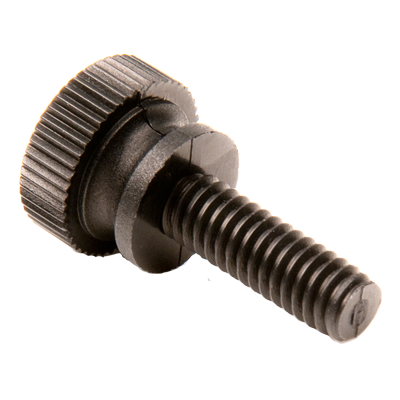

Rändelschraubenmaterial: Kunststoff
- Kompatibel mit allen Standard-VEX-Muttern und Abstandshaltern
- Die gleiche Größe (#8-32) wie Standard-VEX-Schrauben, nur dass sie einen gerändelten Kopf mit einem Durchmesser von 0,428 Zoll haben, sodass sie von Hand angezogen oder gelöst werden können
- Ideal für Anwendungen, bei denen eine Schraube mehrmals eingesetzt oder entfernt werden muss, z. B. bei Roboterzugangsplatten oder Batteriehalterungen. Oder in einer Situation, in der Tools nicht bevorzugt eingesetzt werden, wie etwa in bestimmten Bildungseinrichtungen.
Vollständige Liste der von VEX verkauften Schrauben
Der Zweck dieser Tabelle besteht darin, die gesamte Liste der von VEX verkauften Schrauben zu visualisieren. Die Verwendung dieser Tabelle kann dabei helfen, unbekannte Alternativen bereitzustellen, die Sie in Ihren Build integrieren können.
|
Schraubenstil |
Schraubenlänge/-typ |
Schrauben |
Artikelnummer |
|---|---|---|---|
|
#8-32 Sternantrieb |
1/8" |
#8-32 x 1/8" Star Drive Stellschraube (32er-Pack) |
276-6098 |
|
1/4" |
#8-32 x 1/4" Sternantriebsschraube (100er-Pack) |
276-4990 276-5006 |
|
|
3/8" |
#8-32 x 3/8" Sternantriebsschraube (100er-Pack) |
276-4991 |
|
|
1/2" |
#8-32 x 1/2" Sternantriebsschraube (100er-Pack) |
276-4992 |
|
| 5/8" |
#8-32 x 5/8" Sternantriebsschraube (100er-Pack) |
276-4993 |
|
| 3/4" |
#8-32 x 3/4" Sternantriebsschraube (100er-Pack) | 276-4994 |
|
| 7/8" |
#8-32 x 7/8" Sternantriebsschraube (100er-Pack) | 276-4995 |
|
| 1" |
#8-32 x 1.000" Sternantriebsschraube (100er-Pack) | 276-4996 |
|
| 1,25" |
#8-32 x 1,250" Sternantriebsschraube (50er-Pack) | 276-4997 |
|
| 1,5" |
#8-32 x 1.500" Sternantriebsschraube (50er-Pack) | 276-4998 |
|
| 1,75" |
#8-32 x 1,750" Sternantriebsschraube (50er-Pack) | 276-4999 |
|
| 2" |
#8-32 x 2.000" Sternantriebsschraube (25er-Pack) | 276-5004 |
|
| 2,25" |
#8-32 x 2,250" Sternantriebsschraube (25er-Pack) | 276-8015 |
|
| 2,5" | #8-32 x 2.500" Sternantriebsschraube (25er-Pack) | 276-8016 |
|
Schraubenstil |
Schraubenlänge/-typ |
Schrauben |
Artikelnummer |
|---|---|---|---|
|
#8-32 Sechskantantrieb |
1/4" |
#8-32 x 1/4" Schraube (100er-Pack)
|
275-1002 275-1260 |
|
3/8" |
#8-32 x 3/8" Schraube (100er-Pack) |
275-1003 | |
|
1/2" |
#8-32 x 1/2" Schraube (100er-Pack) |
275-1004 275-1261 |
|
| 5/8" |
#8-32 x 5/8" Schraube (100er-Pack) |
275-1005 |
|
| 3/4" |
#8-32 x 3/4" Schraube (100er-Pack) |
275-1006 |
|
| 7/8" |
#8-32 x 7/8" Schraube (100er-Pack) |
275-1007 |
|
| 1" |
#8-32 x 1.000" Schraube (100er-Pack) |
275-1008 |
|
| 1,25" |
#8-32 x 1,250" Schraube (50er-Pack) |
275-1009 |
|
| 1,5" |
#8-32 x 1.500" Schraube (50er-Pack) |
275-1010 |
|
| 1,75" |
#8-32 x 1,750" Schraube (50er-Pack) |
275-1011 |
|
| 2" | #8-32 x 2.000" Schraube (25er-Pack) | 275-1012 | |
|
Spezialschraube |
Flügelschraube |
1/2" Rändelschraube (50er-Pack) |
275-1485 |
| Schulterschraube |
#8-32 Schulterschrauben (25er-Pack) | 276-1408 | |
|
#6-32 Sechskantantrieb |
1/4" |
#6-32 x 1/4" Schraube (50er-Pack) | 275-0659 |
| 1/2" |
#6-32 x 1/2" Schraube (50er-Pack) #6-32 x 1/2" Feststellschraube (100er-Pack) |
275-1169 276-1958 |
