Sie können das Sensor-Dashboard auf dem VEX IQ (2. Generation) Brain verwenden, um Daten für einen angeschlossenen Motor oder Sensor anzuzeigen.

Der Brain-Bildschirm wird im Home-Menü mit der ausgewählten Option „Geräte“ angezeigt. „Geräte“ ist die dritte Option im Home-Menü.

Markieren Sie mit der linken und rechten Taste die Menüoption „Geräte“ und drücken Sie dann die Häkchentaste, um „Geräte“ auszuwählen.

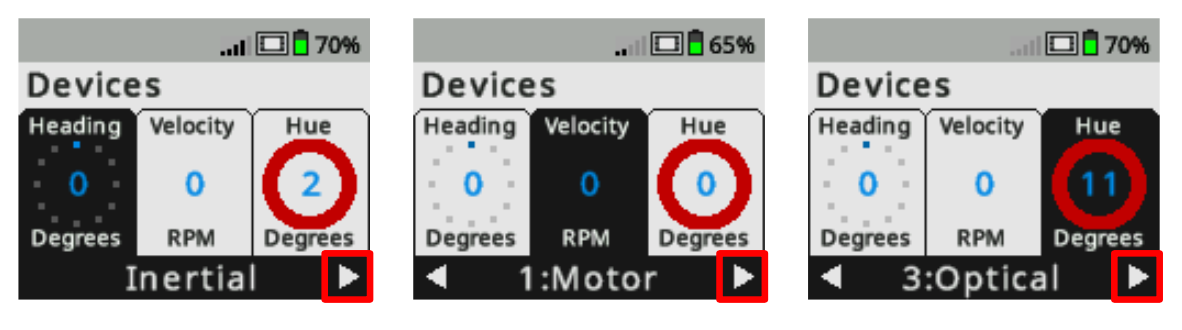

Der Brain-Bildschirm wird im Gerätemenü angezeigt, wo Informationen von verbundenen Geräten in Echtzeit gemeldet werden. Drei Screenshots zeigen, wie mit der rechten Taste zum Navigieren zum optischen Sensor und zum Auswählen dieser Taste navigiert wird. Der optische Sensor ist die dritte Option im Gerätemenü.

Im Gerätemenü sehen Sie die mit Ihrem Roboter verbundenen Geräte.

Markieren Sie mit der linken und rechten Taste den gewünschten Sensor und drücken Sie dann die Häkchen-Taste, um ihn auszuwählen.

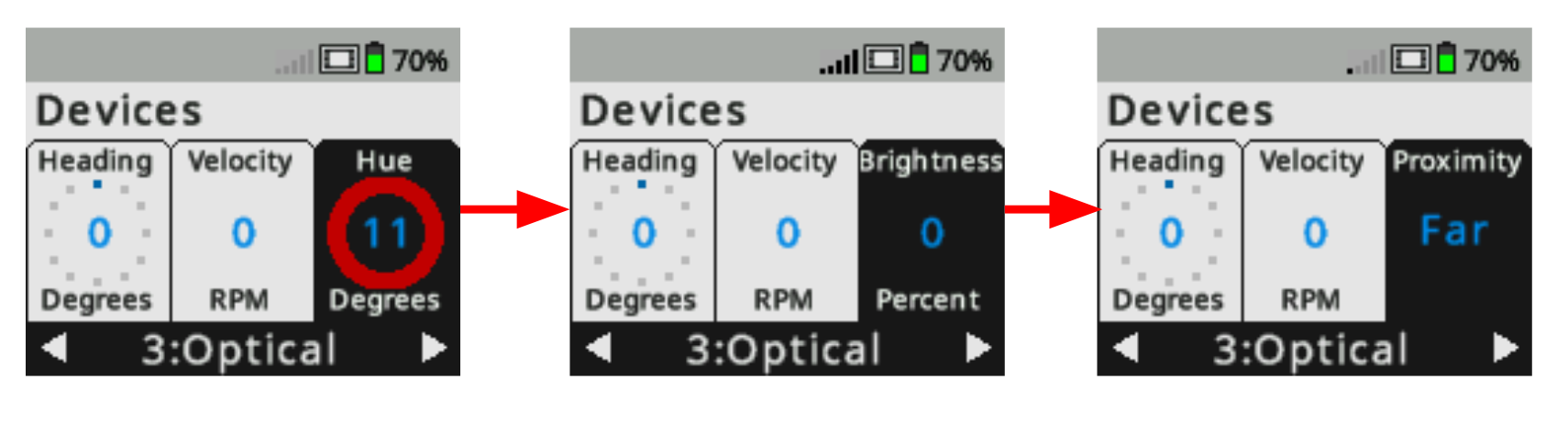

Der Gehirnbildschirm wird im Gerätemenü mit ausgewähltem optischen Sensor angezeigt. Drei Screenshots zeigen, wie mit der Schaltfläche „Überprüfen“ durch die Datenoptionen des optischen Sensors geblättert wird. Zuerst meldet der Sensor den Farbtonwert, dann die Helligkeit und dann die Nähe.

Wenn der Sensor mehr als einen Datentyp meldet, können Sie mit der Schaltfläche „Prüfen“ durch die Sensordatenoptionen scrollen.

In diesem Beispielbild kann der optische Sensor Farbtonwert, Helligkeit oder Nähe anzeigen.

Der Gehirnbildschirm wird mit dem optischen Sensor-Dashboard angezeigt, das über das Gerätemenü geöffnet wurde. Es werden Informationen zum Sensor angezeigt, beispielsweise Farbton, LED, Helligkeit, Nähe und der Smart Port des Sensors.

Drücken Sie weiterhin auf die Schaltfläche „Prüfen“, bis die gewünschte Dashboard-Ansicht für Ihren ausgewählten Sensor angezeigt wird.

Dieses Beispielbild zeigt das Sensor-Dashboard für den optischen Sensor. Das Dashboard zeigt den Anschluss an, an den der optische Sensor angeschlossen ist, sowie den Farbtonwert, die Farbe, die LED, die Helligkeit und die Näherungsdaten.
