Verbindung mit App-basiertem VEXcode IQ mit einem IQ (2. Generation) Brain-iPad – VEX-Bibliothek

Es sind nur wenige Schritte erforderlich, um ein VEX IQ Brain (2. Generation) mit dem App-basierten VEXcode IQ auf Ihrem iPad zu verbinden. Bevor Sie beginnen, stellen Sie sicher, dass Sie den Namen Ihres Gehirns kennen. Hilfe bei der Benennung Ihres Gehirns finden Sie in diesem Artikel (.

Um ein VEX IQ-Gehirn anzuschließen

Das Diagramm zeigt eine Batterie, die mit einem IQ-Gehirn verbunden ist. Ein Pfeil zeigt an, dass der Akku in den Ladeanschluss an der Unterseite des Steuergeräts eingeschoben werden muss. Die Batterie ist so ausgerichtet, dass ihre Verriegelung vom Gehirn weg zeigt.

Legen Sie den Akku in das IQ Brain ein.

Die Abbildung zeigt einen Finger, der den Brain's Check-Knopf gedrückt hält, um ihn einzuschalten.

Schalten Sie das IQ Brain ein, indem Sie die Häkchentaste drücken.

Starten Sie App-basiertes VEXcode IQ.

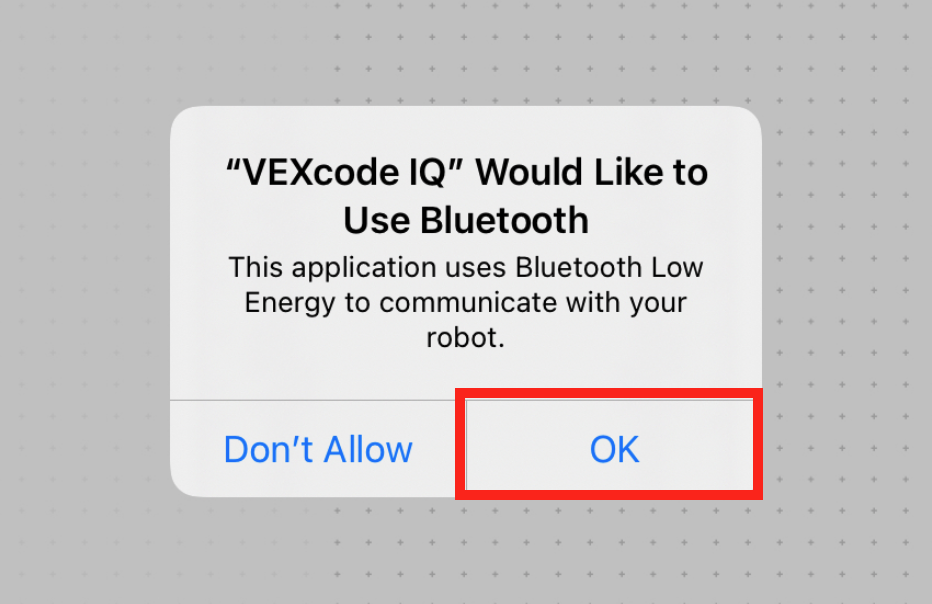

iPad Bluetooth-Aufforderung mit der Meldung: VEXcode IQ möchte Bluetooth verwenden. Diese Anwendung nutzt Bluetooth Low Energy zur Kommunikation mit Ihrem Roboter. Unten befinden sich zwei Schaltflächen: eine mit der Aufschrift „Nicht zulassen“ und die andere mit „OK“. Die Schaltfläche „OK“ ist hervorgehoben.

Beim Starten von VEXcode IQ werden Sie möglicherweise aufgefordert, die Bluetooth-Nutzung zu überprüfen. Wählen Sie „OK“.

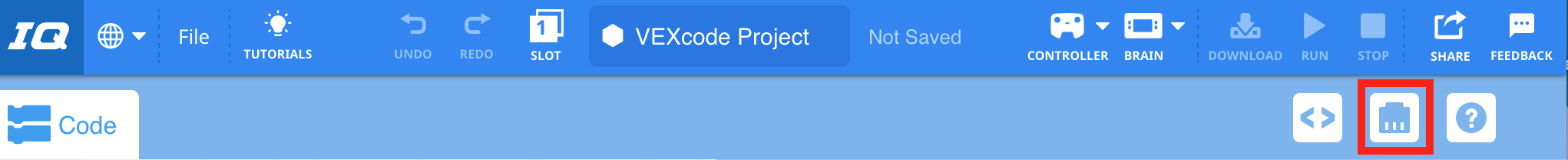

VEXcode IQ Toolbar mit hervorgehobenem Gerätesymbol zwischen dem Code Viewer und dem Hilfesymbol.

Wählen Sie das Gerätefenstersymbol aus, um das Gerätefenster zu öffnen.

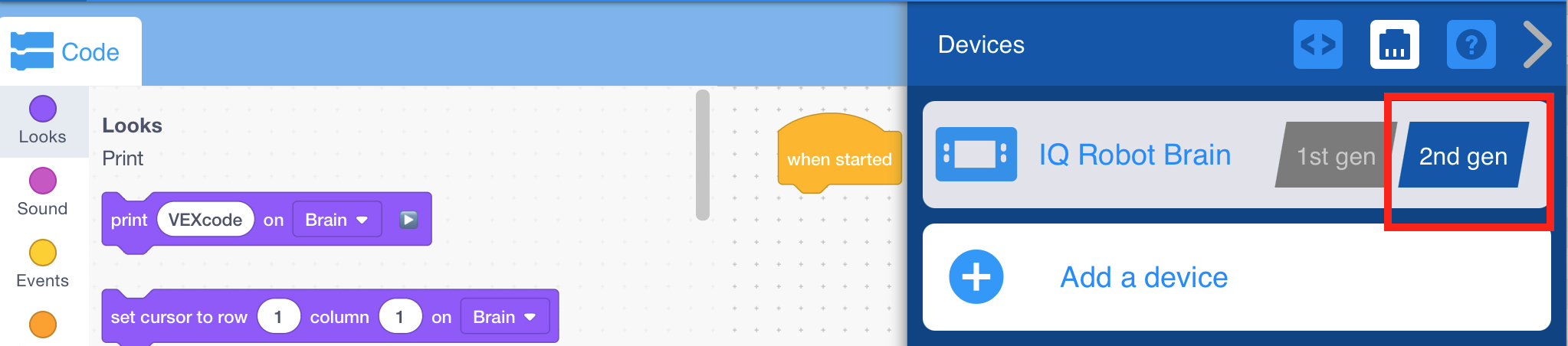

VEXcode IQ Devices-Menü mit der angezeigten Einstellung für die IQ Robot Brain-Generierung. Diese Einstellung ist auf die Option der 2. Generation eingestellt und hervorgehoben.

Wählen Sie die Schaltfläche „2. Generation“, um anzuzeigen, dass Sie eine Verbindung zu einem Brain (2. Generation) herstellen, und schließen Sie dann das Gerätefenster.

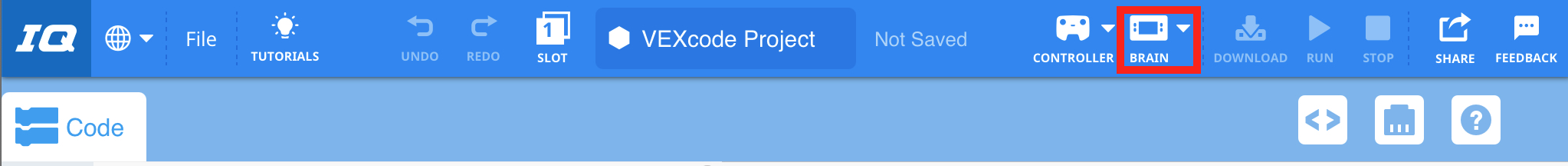

VEXcode IQ mit dem Gehirn-Symbol in der Symbolleiste, das zwischen den Symbolen „Controller“ und „Download“ hervorgehoben ist.

Wählen Sie die Schaltfläche „Gehirn“.

VEXcode IQ mit geöffnetem Brain-Dropdown-Menü und hervorgehobener Schaltfläche "Mit IQ verbinden (2. Generation)".

Wählen Sie „Mit IQ verbinden (2. Generation)“.

Eine Liste der verfügbaren IQ Brains wird angezeigt. Wählen Sie den Namen des Gehirns aus, mit dem Sie eine Verbindung herstellen möchten.

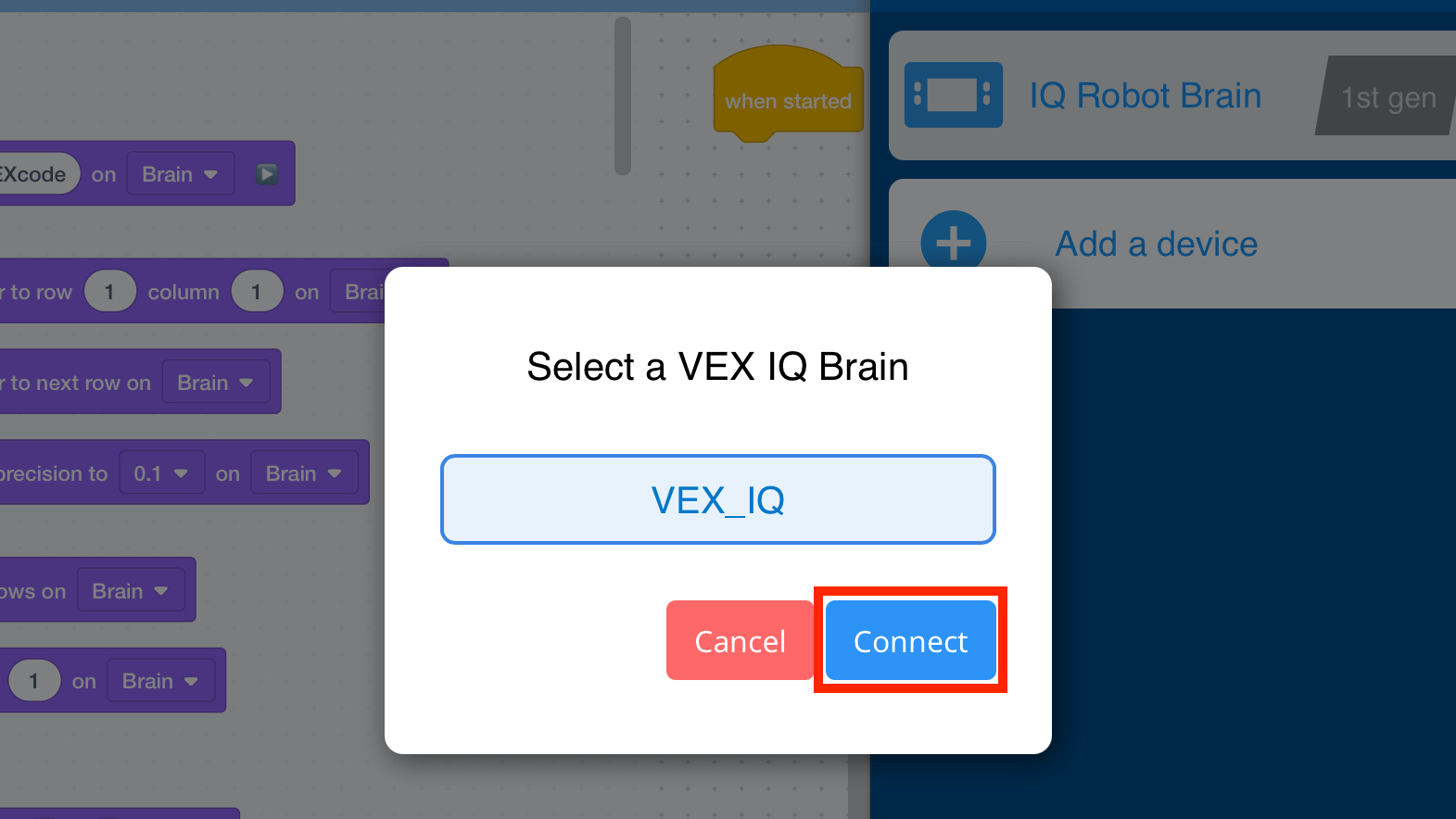

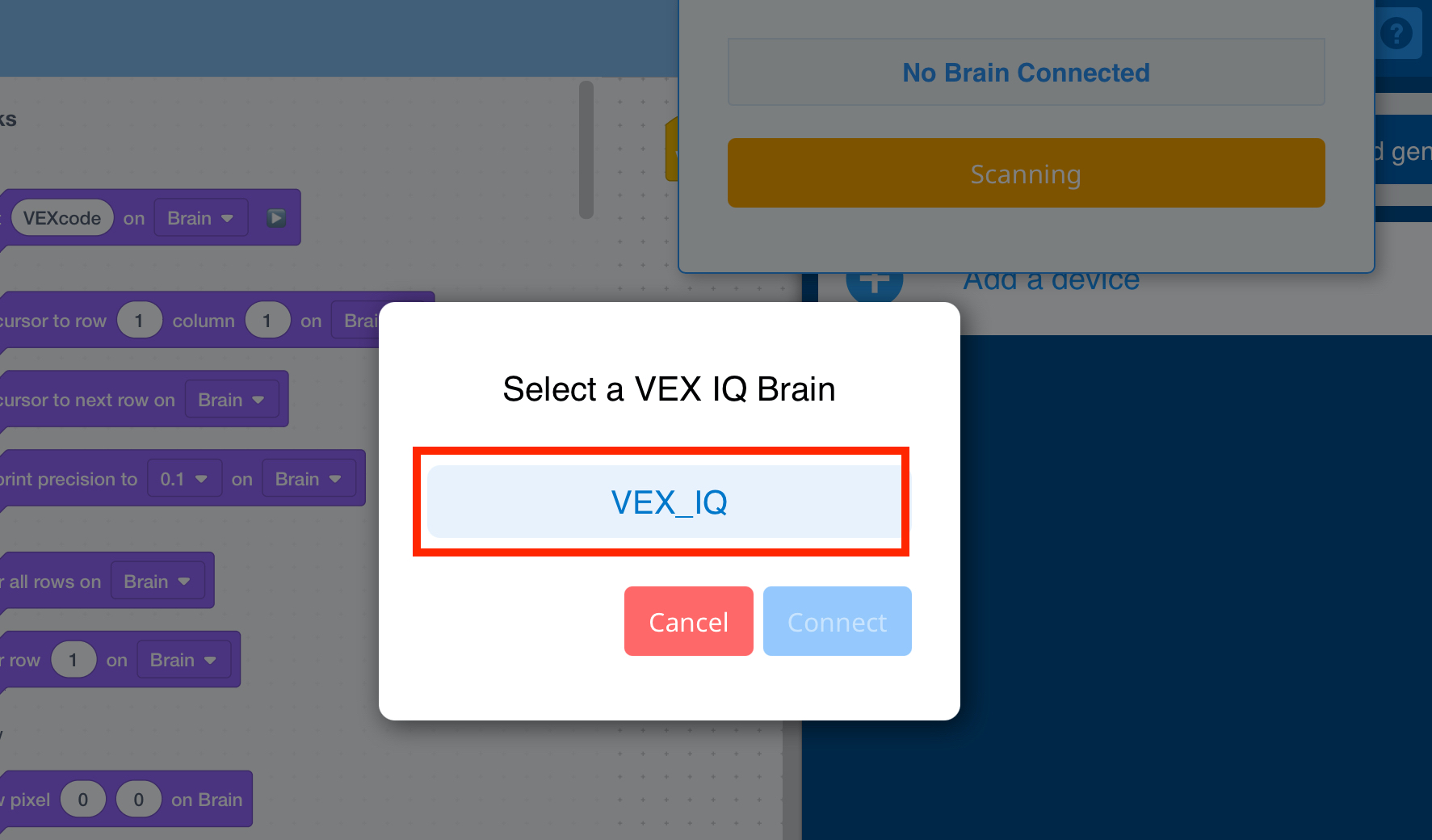

VEXcode IQ Wählen Sie eine VEX IQ Brain-Aufforderung aus, die eine Liste von IQ Brains enthält, mit denen eine Verbindung hergestellt werden kann. Das Gehirn wurde ausgewählt und die Schaltfläche „Verbinden“ unten ist hervorgehoben.

Sobald Sie ein Gehirn ausgewählt haben, klicken Sie auf die Schaltfläche „Verbinden“.

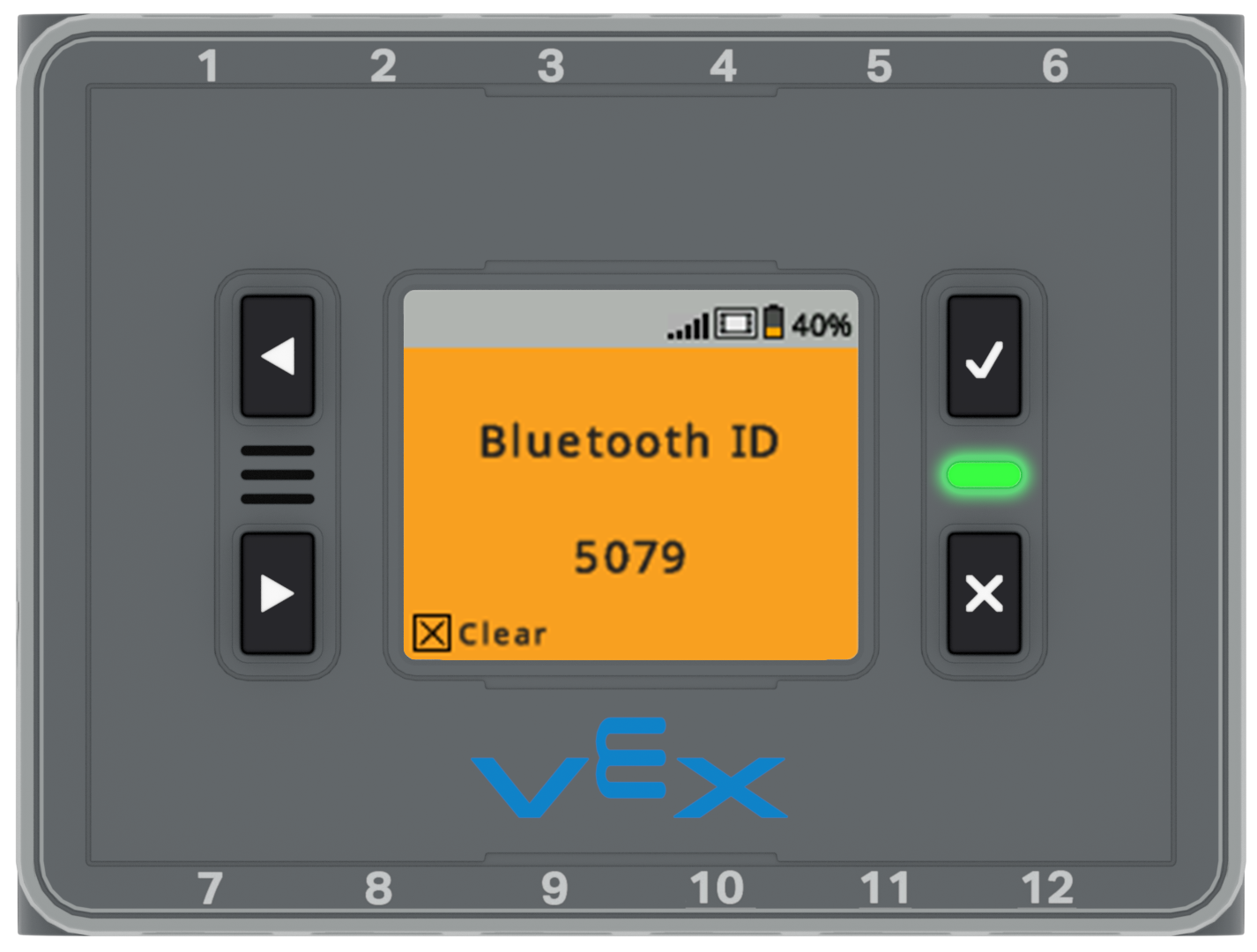

Der Bildschirm „Brain“ wird mit orangefarbenem Hintergrund und dem Text „Bluetooth ID 5079“ angezeigt. Unten befindet sich ein Symbol, das anzeigt, dass die Schaltfläche „X“ gedrückt werden kann, um diese Meldung zu löschen.

Auf dem Brain-Bildschirm erscheint ein 4-stelliger Funkverbindungscode

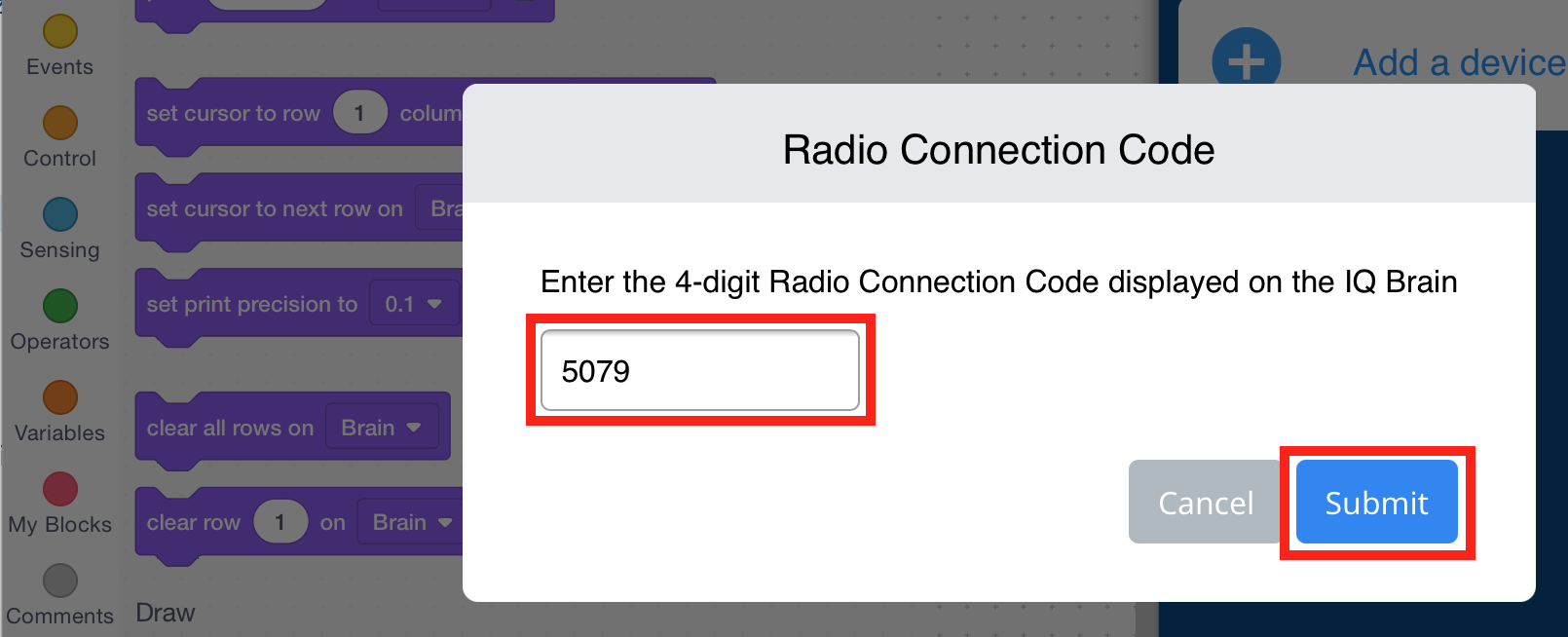

VEXcode IQ Radio Connection Code prompt that reads Enter the 4 digit Radio Connection Code displayed on the IQ Brain. Darunter befindet sich ein Feld zur Eingabe des Codes sowie zwei Schaltflächen mit der Aufschrift Abbrechen und Absenden. Der Code 5079 wurde in das Feld eingegeben und die Schaltfläche „Absenden“ ist hervorgehoben.

Geben Sie den Code in die Eingabeaufforderung in der App ein und wählen Sie „Senden“.

VEXcode IQ mit dem Brain-Dropdown-Menü, das nach dem Anschluss eines Brains geöffnet wird. Der Name des Gehirns ist hervorgehoben und seine Generation wird als 2. Generation angegeben.

Das Brain-Symbol wird grün, um anzuzeigen, dass eine Verbindung besteht. Wenn Sie das Brain-Symbol auswählen, wird der Name des Brain angezeigt, mit dem es verbunden ist.

So trennen Sie ein VEX IQ Brain

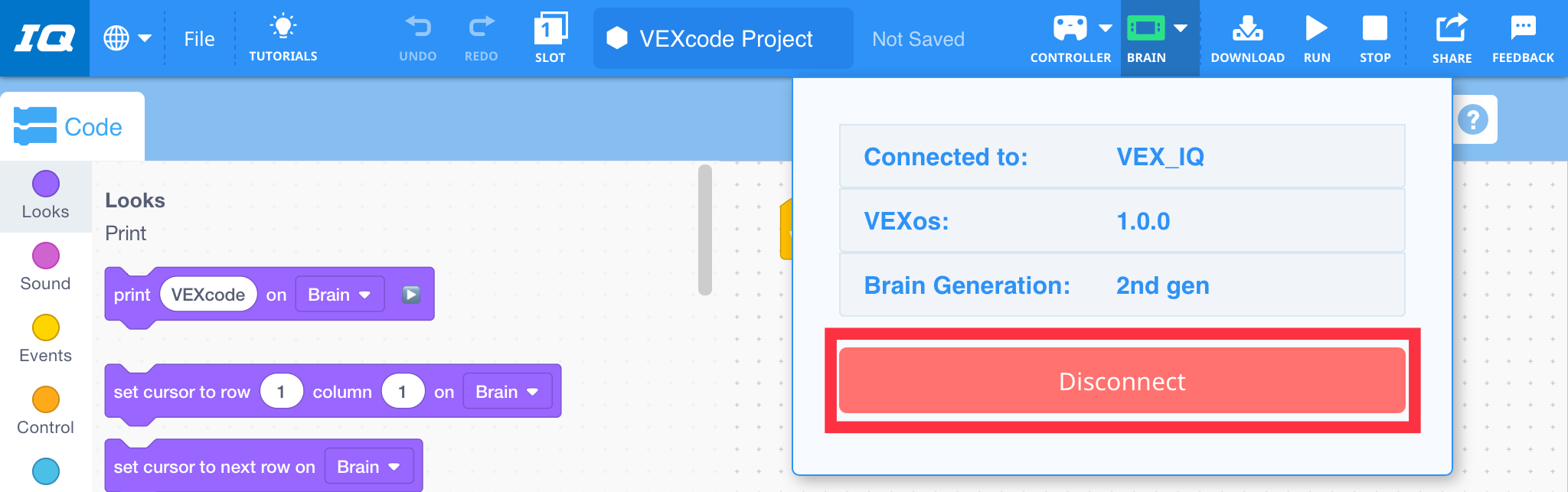

VEXcode IQ mit geöffnetem Brain-Dropdown-Menü. Im Menü wird ein verbundenes Gehirn angezeigt, und die Schaltfläche „Trennen“ ist hervorgehoben.

Wählen Sie „Trennen“, um Ihr IQ Brain von VEXcode IQ zu trennen.

Verbindungsprobleme

Wenn Sie weiterhin Probleme beim Verbinden Ihres VEX IQ Brain mit VEXcode IQ haben, lesen Sie diesen Knowledge Base-Artikel zur Fehlerbehebung bei Ihrer Bluetooth-Verbindung unter iOS.
Wenn Sie Ihr Problem nicht lösen können, wenden Sie sich bitte an den VEX-Support.
