Konfigurieren von Farbcodes in VEXcode IQ – VEX-Bibliothek

Ein Farbcode ist eine Kombination aus 2 bis 4 zuvor konfigurierten Farbsignaturen , die der KI-Vision-Sensor erkennen kann. Um Farbcodes erstellen zu können, müssen Sie zunächst mindestens zwei Farbsignaturen konfiguriert haben. Lesen Sie Konfigurieren von Farbsignaturen in VEXcode IQ , um zu erfahren, wie Sie eine Farbsignatur konfigurieren.

Folgen Sie den nachstehenden Schritten, um zu erfahren, wie Sie Farbcodes im AI Vision Utility konfigurieren.

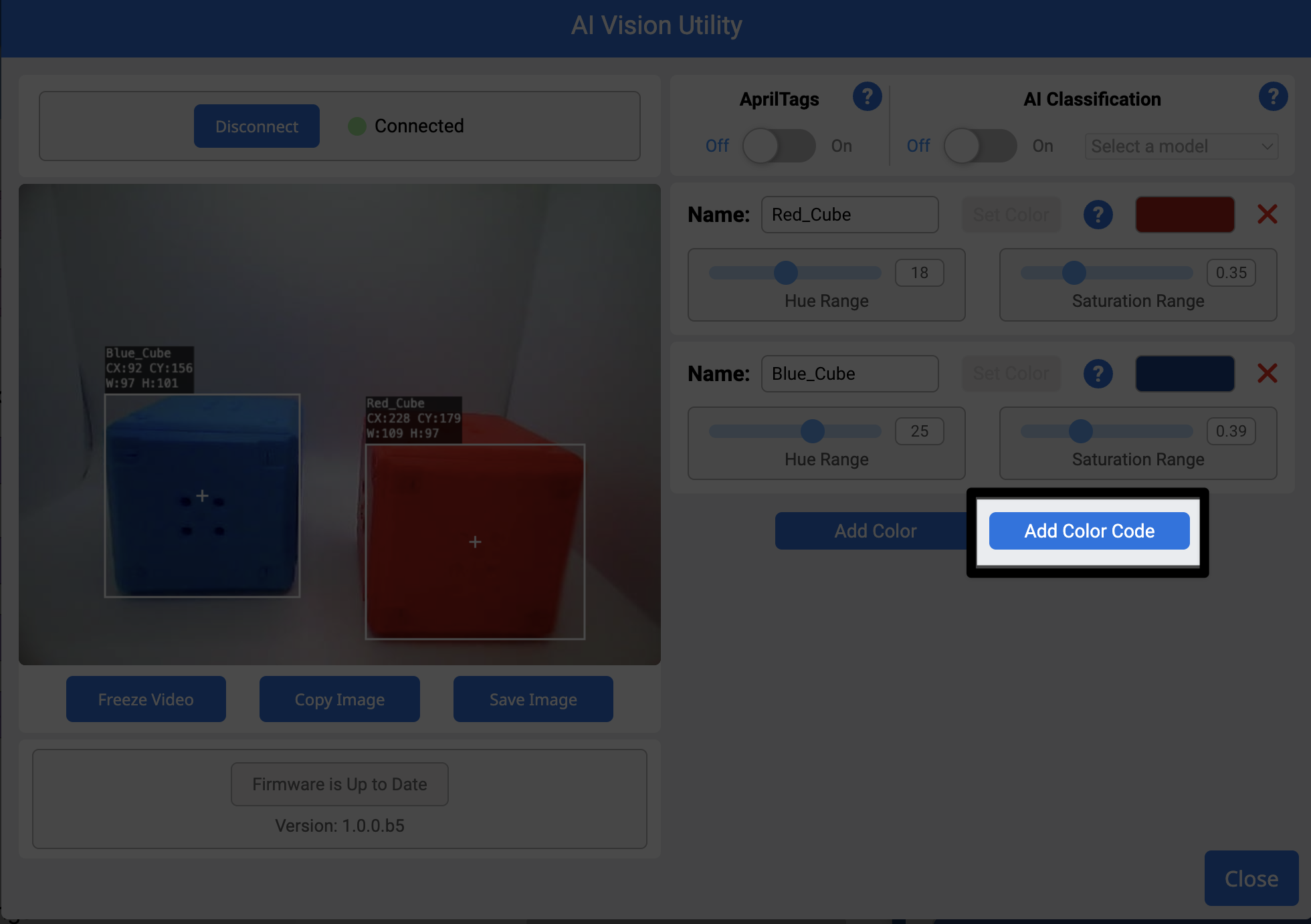

Das Open AI Vision Utility mit Farbsignaturen, die für einen roten und einen blauen Würfel konfiguriert sind. Die Schaltfläche „Farbcode hinzufügen“ ist hervorgehoben.

Legen Sie Ihre gewünschten Farbsignaturen im Konfigurationsfenster fest.

Die Schaltfläche „Farbcode hinzufügen“ wird verfügbar, sobald zwei oder mehr Farbsignaturen konfiguriert wurden. Wählen Sieund fügen Sie den Farbcodehinzu.

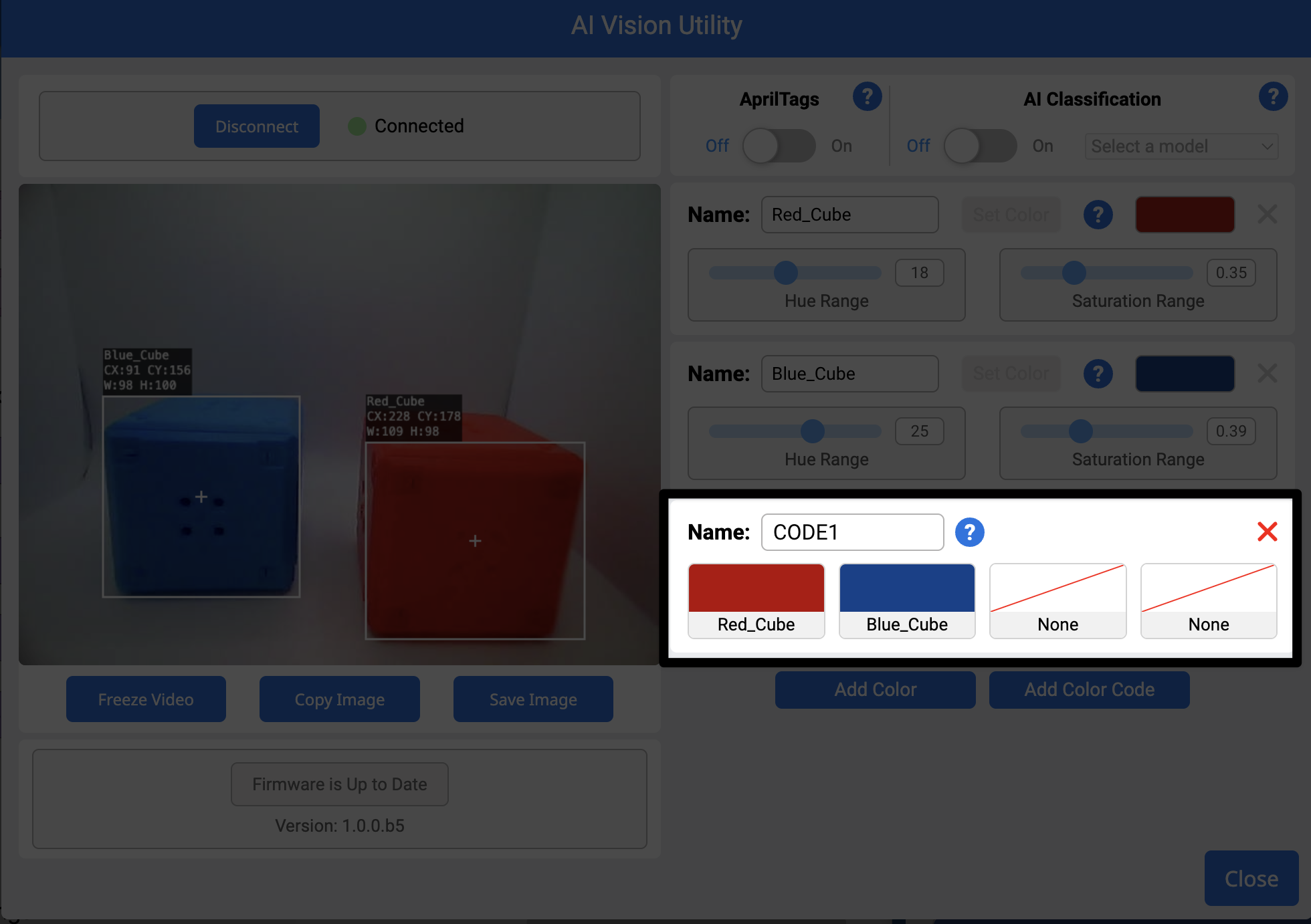

Das Open AI Vision Utility mit einem neu konfigurierten Farbcode. Der Farbcode heißt Code! und besteht aus den Farbsignaturen Red Cube und Blue Cube, wobei Rot links und Blau rechts ist.

Standardmäßig werden die ersten beiden konfigurierten Farbsignaturen im neuenFarbcodefestgelegt.

Um zu ändern, welche Farbsignaturen in einem Farbcode enthalten sind, wählen Sie die Farbsignatur(en) innerhalb des Farbcodes aus, die Sie ändern möchten.

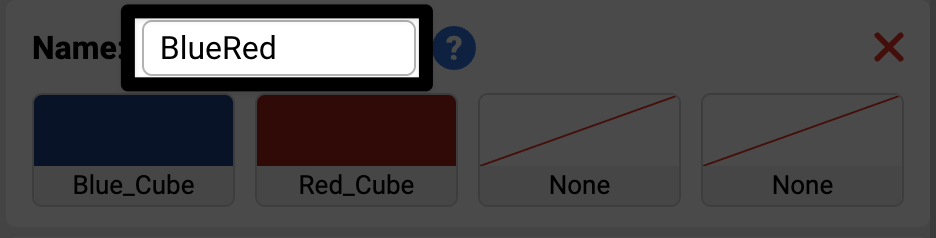

Das Namensfeld oben rechts im Feld für die Farbcodekonfiguration, in dem der Name BlueRed eingegeben ist.

Benennen Sie den Farbcode um, indem Sie ihn in das Textfeld „Name“ auswählen und einen Namen eingeben.

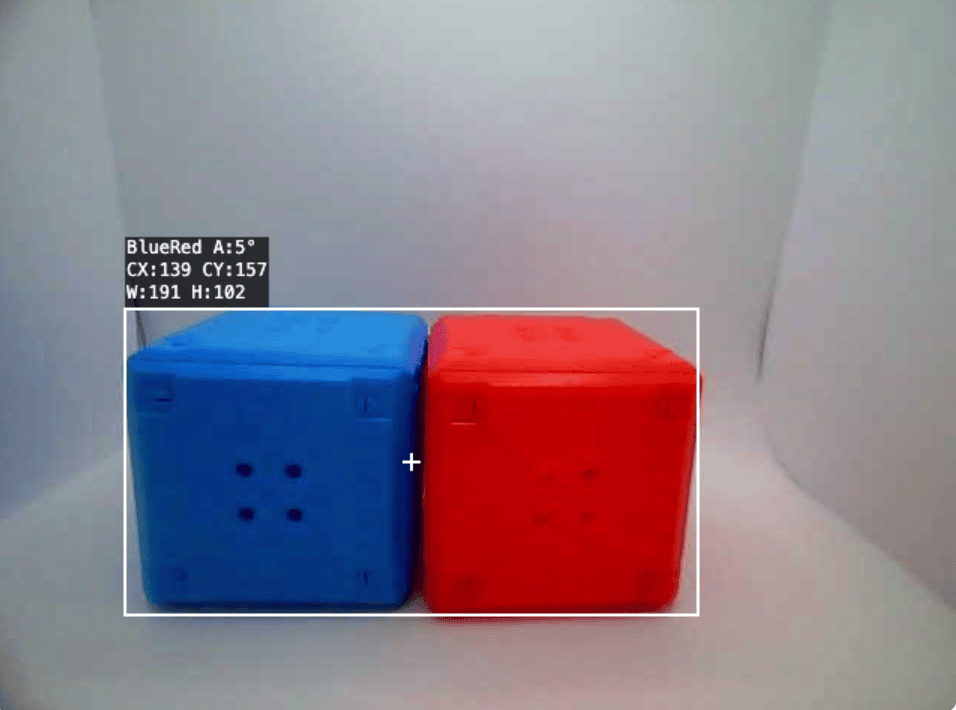

Ein blauer und ein roter IQ-Würfel, eng nebeneinander ausgerichtet.

Achten Sie beim Erkennen eines Farbcodes darauf, dass die Farben genau aufeinander abgestimmt sind; andernfalls werden sie möglicherweise nicht als einheitlicher Farbcode, sondern als unterschiedliche Farbsignaturen interpretiert.

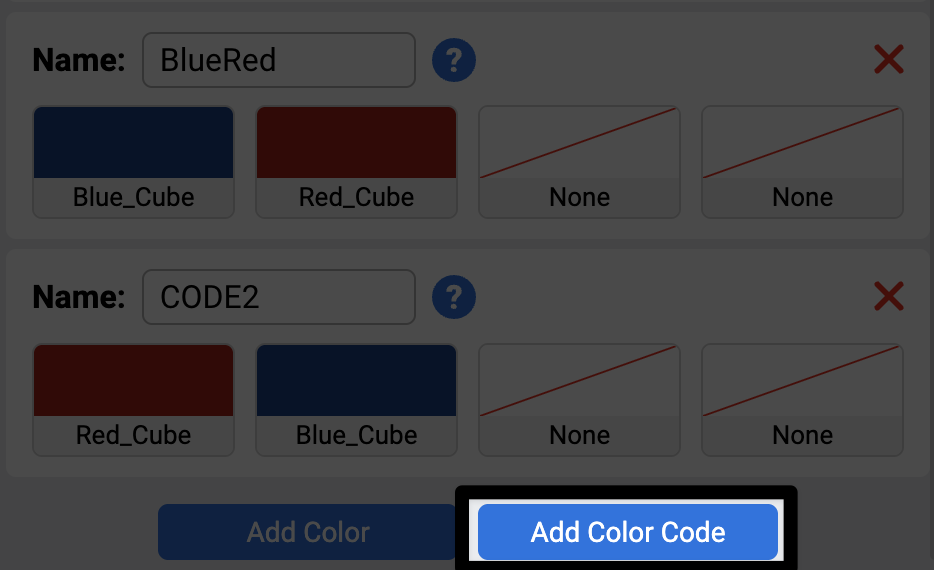

Das Konfigurationsfeld für Farbcodes mit der Schaltfläche „Farbcode hinzufügen“ unten rechts, die hervorgehoben ist.

Weitere Farbcodes können durch Auswahl vonFarbcode hinzufügen“ hinzugefügt werden.

Hinweis: Wenn eine Farbsignatur derzeit innerhalb eines Farbcodes verwendet wird, können Sie sie erst entfernen, wenn sie nicht mehr Teil eines bestehenden Farbcodes ist.

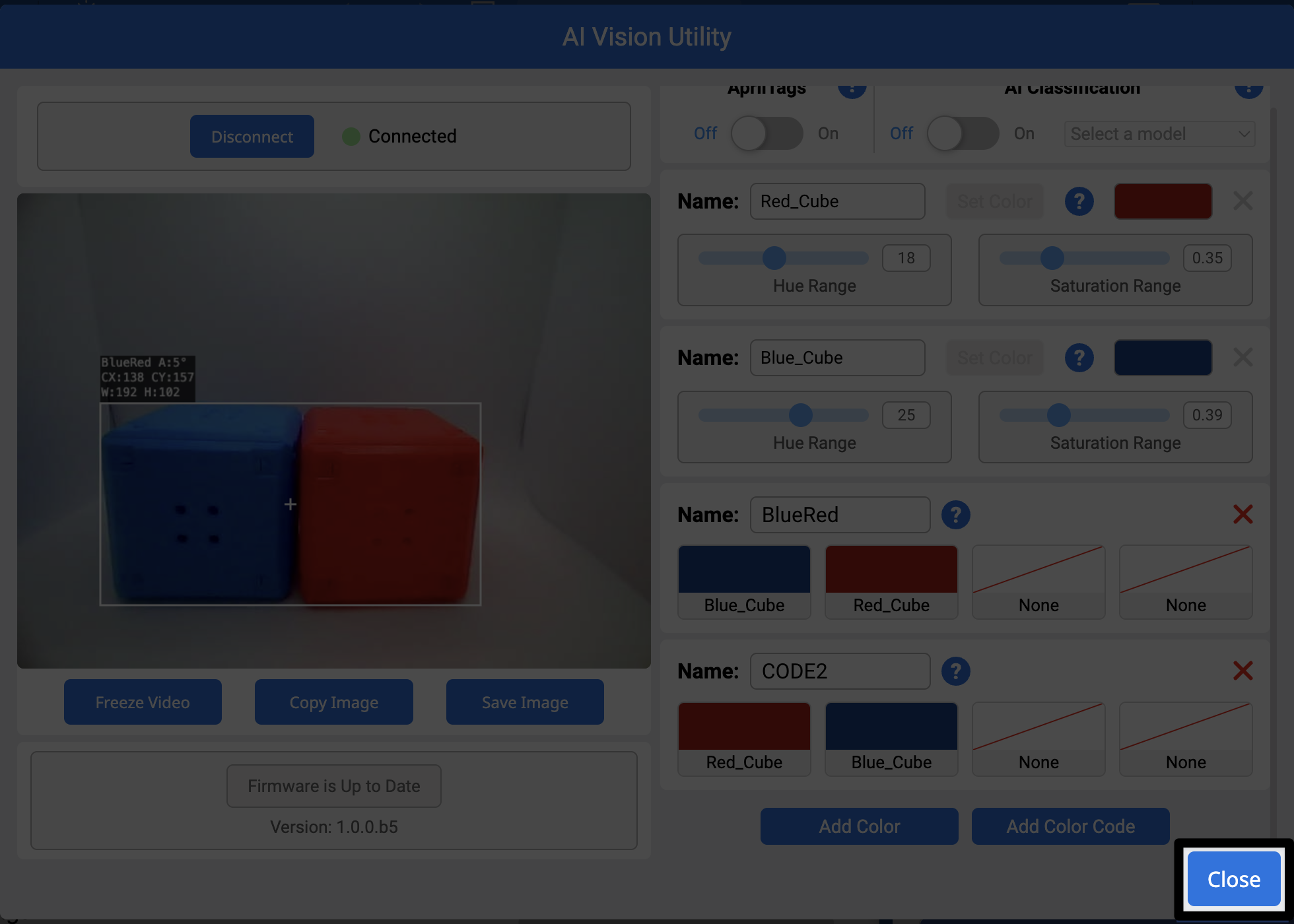

Die Schaltfläche „Schließen“ ist unten rechts im AI Vision Utility hervorgehoben.

Sobald alle gewünschten Farbcodes festgelegt sind, wählen Sie Schließen.

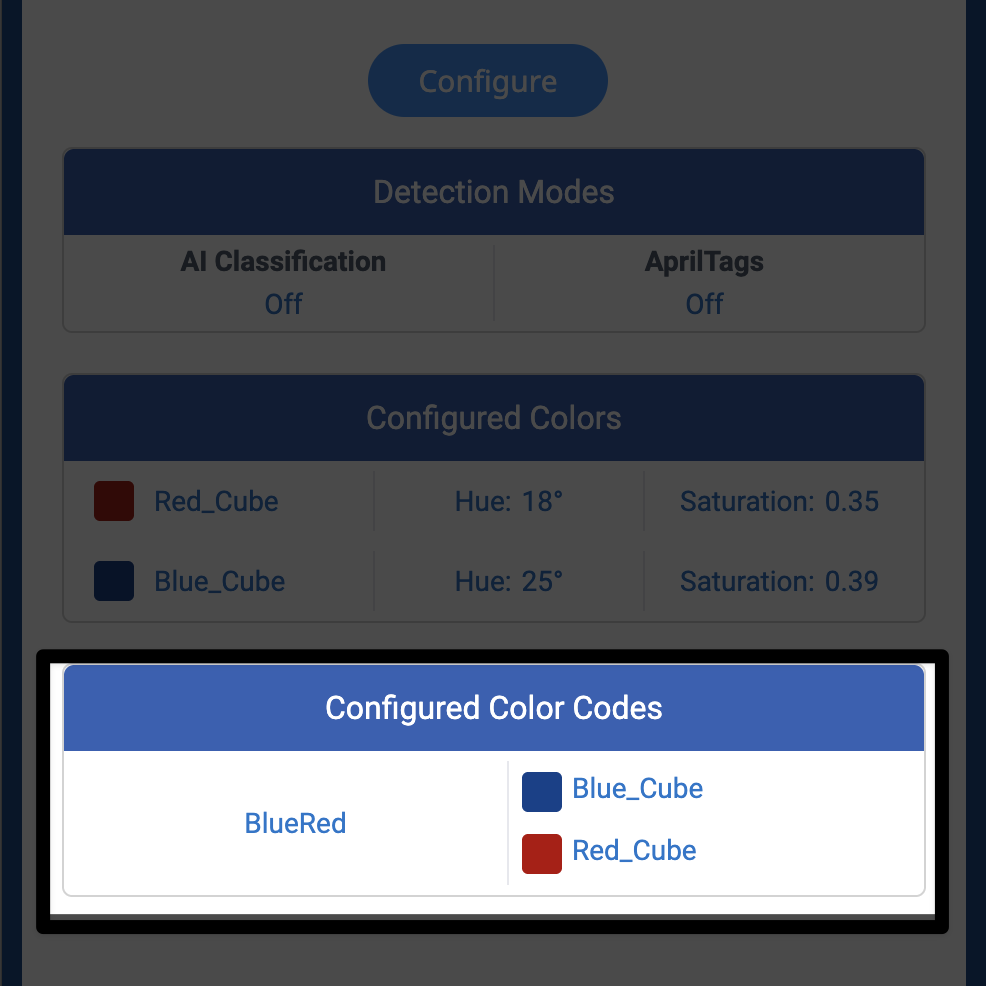

Das Gerätefenster zeigt den konfigurierten Blau-Rot-Farbcode an.

Alle konfigurierten Farbcodes werden nun im IQ Devices-Fenster angezeigt.
