Bevor Sie Ihre VEX AIR Drohne in die Lüfte bringen, müssen Sie sowohl die Drohne als auch den VEX AIR Drohnen-Controller vorbereiten. Befolgen Sie die nachstehenden Schritte, um alles einzurichten und für den Flug vorzubereiten.

Laden Sie die Batterien und den Controller auf

Laden Sie zunächst sowohl den Akku der Drohne als auch die Fernsteuerung auf, um sicherzustellen, dass sie eingeschaltet und einsatzbereit sind.

Laden einer Batterie

Schließen Sie den Akku über den USB-C-Anschluss an eine Stromquelle an. In dieser Animation sehen Sie, wie ein USB-C-Kabel an den Akku angeschlossen wird.

Es wird empfohlen, den USB-Ladehub mit den vier kurzen USB-Kabeln (AC) zu verwenden, um alle vier Akkus gleichzeitig zu laden. Jedes Mal, wenn eine neue Batterie verwendet wird, legen Sie die leere Batterie wieder auf das Ladegerät, damit immer geladene Batterien verfügbar sind. In diesem Artikel erfahren Sie, wo sich die Ladegeräte in Ihrem Set befinden.

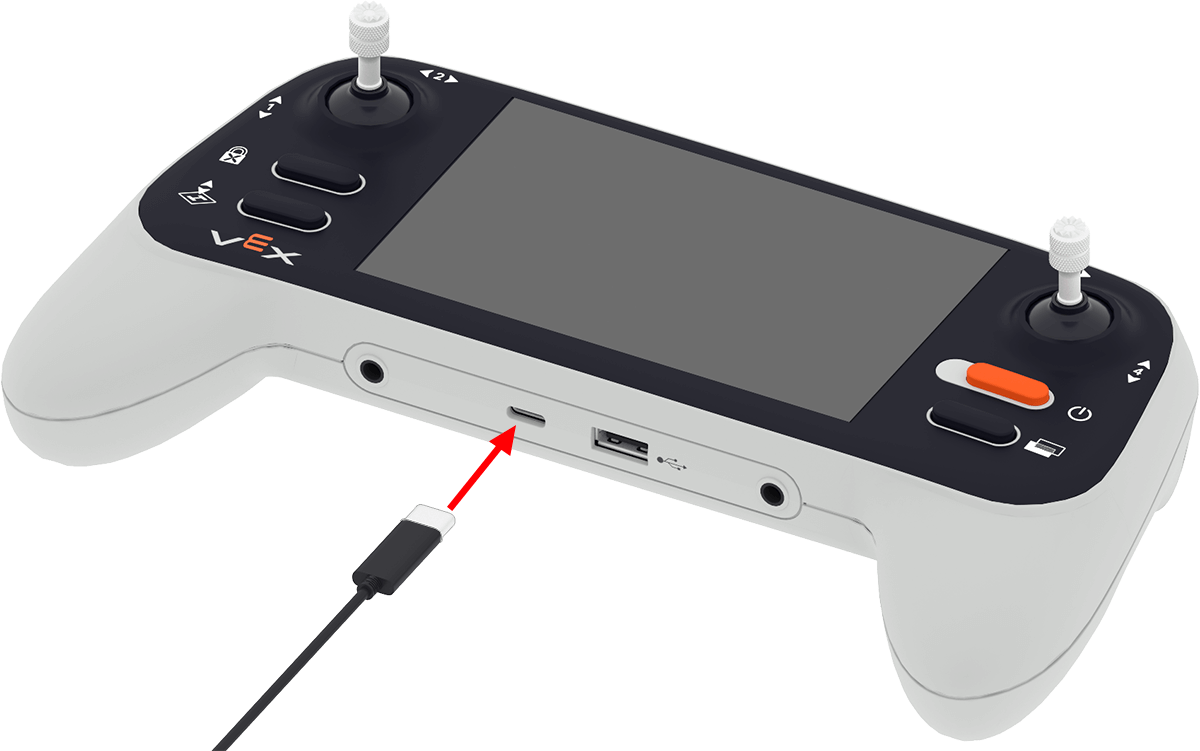

Das USB-C-Kabel wird an den USB-C-Anschluss des Controllers angeschlossen.

Laden eines Controllers

Schließen Sie den Controller mithilfe eines USB-Kabels, das mit dem USB-C-Anschluss des Controllers verbunden ist, an eine Stromquelle oder einen Computer an. Während des Ladevorgangs blinkt die Kontrollleuchte rot.

Hinweis: Der Controller lädt schneller, wenn er an eine Stromquelle angeschlossen ist. Im Lieferumfang sind ein einzelnes USB-Ladegerät und längere USB-Kabel enthalten, um sowohl die Akkus als auch den Controller über eine Stromquelle aufladen zu können. In diesem Artikel erfahren Sie, wo sich die Ladegeräte in Ihrem Set befinden.

Firmware aktualisieren

Sobald Akku und Controller geladen sind, können Sie die Firmware aktualisieren, um sicherzustellen, dass Drohne und Controller wie erwartet funktionieren.

Links ist der VEX AIR Drohnen-Controller zu sehen, in dessen USB-C-Anschluss ein USB-Kabel gesteckt ist, das mit einem Laptop auf der rechten Seite verbunden ist.

Aktualisierung des Controllers

Verbinden Sie den Controller mit Ihrem Computer mithilfe des USB-Kabels. Befolgen Sie die Schritte in diesem Artikel, um die Firmware des Controllers zu aktualisieren.

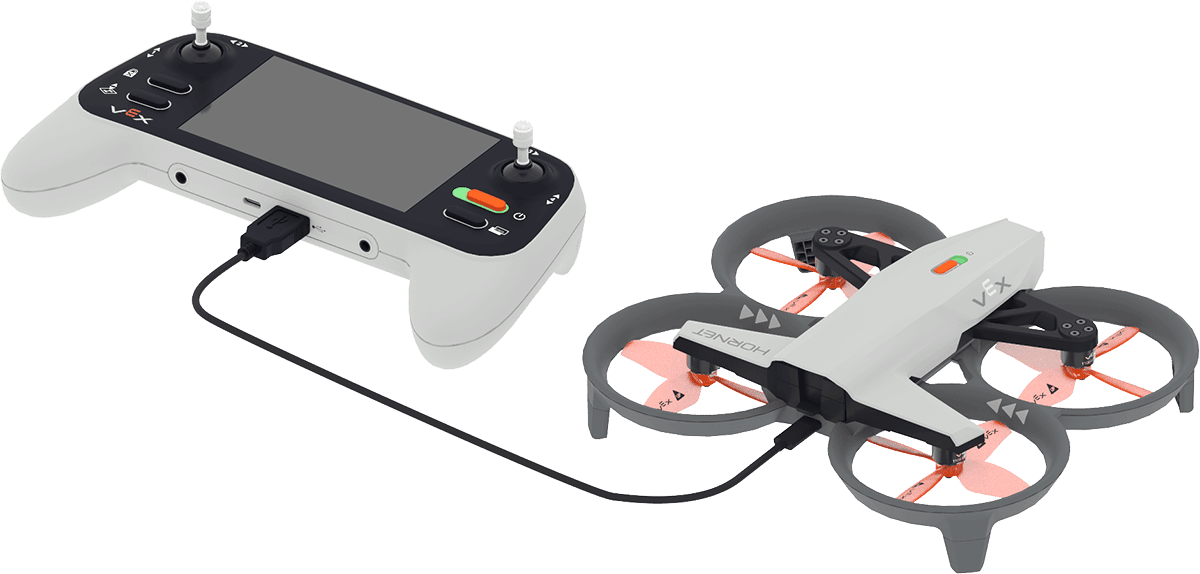

Links ist der VEX AIR Drohnen-Controller abgebildet, rechts ist das USB-A-Ende des Kabels mit der VEX AIR Drohne verbunden. Das USB-C-Ende des Kabels wird mit der Rückseite der Drohne verbunden.

Aktualisierung der Drohne

Verbinden Sie den Controller mit Ihrem Computer mithilfe des USB-Kabels. Befolgen Sie die Schritte in diesem Artikel, um die Firmware der Drohne zu aktualisieren.

Einlegen der Batterien

Nachdem der Akku geladen und die Firmware aktualisiert wurde, können Sie den Akku in die VEX AIR Drohne einsetzen:

Das Diagramm zeigt die Batterie neben der Hornet, mit einem Pfeil, der anzeigt, dass die Batterie in ihr Batteriefach eingelegt werden soll. Eine Nahaufnahme zeigt, dass das Pfeilsymbol auf der Batterie nach oben zeigen sollte, damit eine ordnungsgemäße Verbindung hergestellt werden kann.

Setzen Sie den Akku so in die Drohne ein, dass der Pfeil Up nach oben zeigt.

Hinweis: Die Drohne schaltet sich automatisch ein, sobald der Akku eingesetzt wird.

Installieren Sie die Joysticks des Controllers

Installieren Sie die Joysticks, um die Drohne während des Fluges leichter steuern zu können:

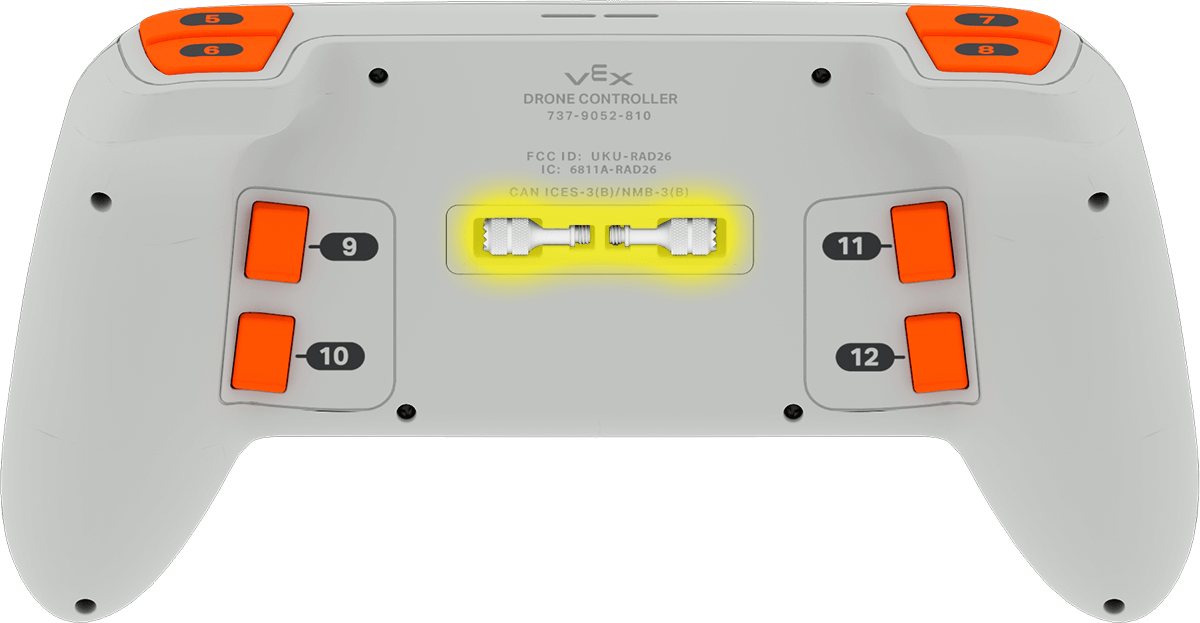

Die Rückseite des Controllers ist mit den beiden Joysticks abgebildet, die in zwei kleinen Fächern untergebracht sind. Die Joysticks sind hervorgehoben, um anzuzeigen, dass sie vor der Verwendung entfernt werden müssen.

Entfernen Sie die auf der Rückseite des Controllers aufbewahrten Joysticks.

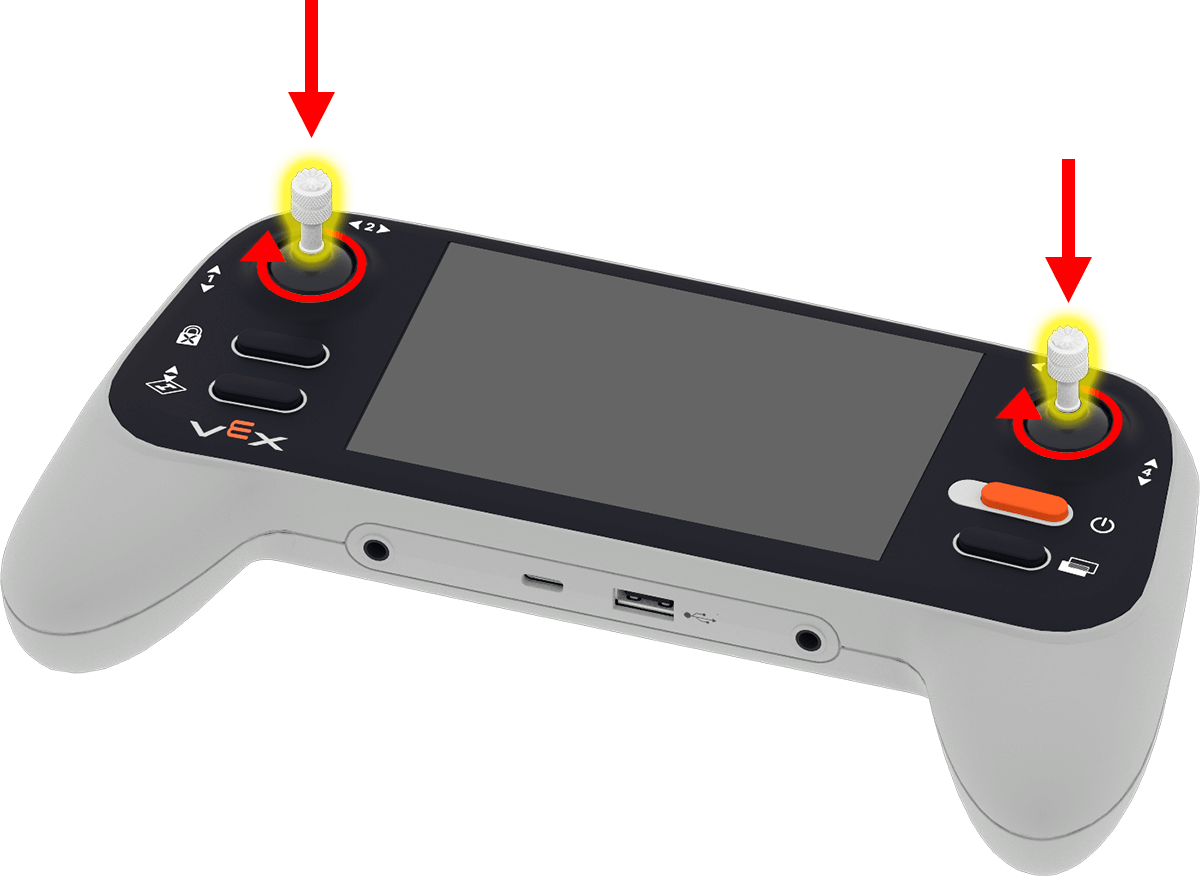

Das Diagramm zeigt, wie die beiden Joysticks in ihre Halterungen an der Vorderseite des Controllers geschraubt werden. Auf jeder Seite des Controller-Bildschirms befindet sich ein Joystick-Halter, und ein Pfeil zeigt an, dass sie im Uhrzeigersinn eingeschraubt werden müssen.

Schrauben Sie jeden Joystick durch Drehen im Uhrzeigersinn in seine Halterung an der Vorderseite des Controllers.

Koppeln Sie Drohne und Controller

Als Nächstes koppeln Sie den Controller mit der Drohne, damit diese während des Fluges miteinander kommunizieren können:

Schalten Sie den Controller ein, indem Sie die Taste Power gedrückt halten, bis die LED-Anzeige weiß blinkt, und lassen Sie sie dann los. Diese Animation zeigt, wie dieser Vorgang zum Einschalten des Controllers verwendet wird. Wenn der Controller vollständig eingeschaltet ist, ändert sich seine LED-Anzeige in eine von zwei Farben:

Grün – Der Akku des Controllers ist zu über 20 % geladen.
Rot – Der Controller hat eine Akkuladung von 20 % oder weniger.

Das USB-A-Kabel wird an den USB-A-Anschluss des Controllers angeschlossen.

Schließen Sie ein USB-A-Kabel an den USB-A-Anschluss des Controllers an.

Das andere Ende des Kabels wird mit dem USB-C-Anschluss des Hornet verbunden.

Stecken Sie das andere Ende in den USB-C-Anschluss der Drohne.

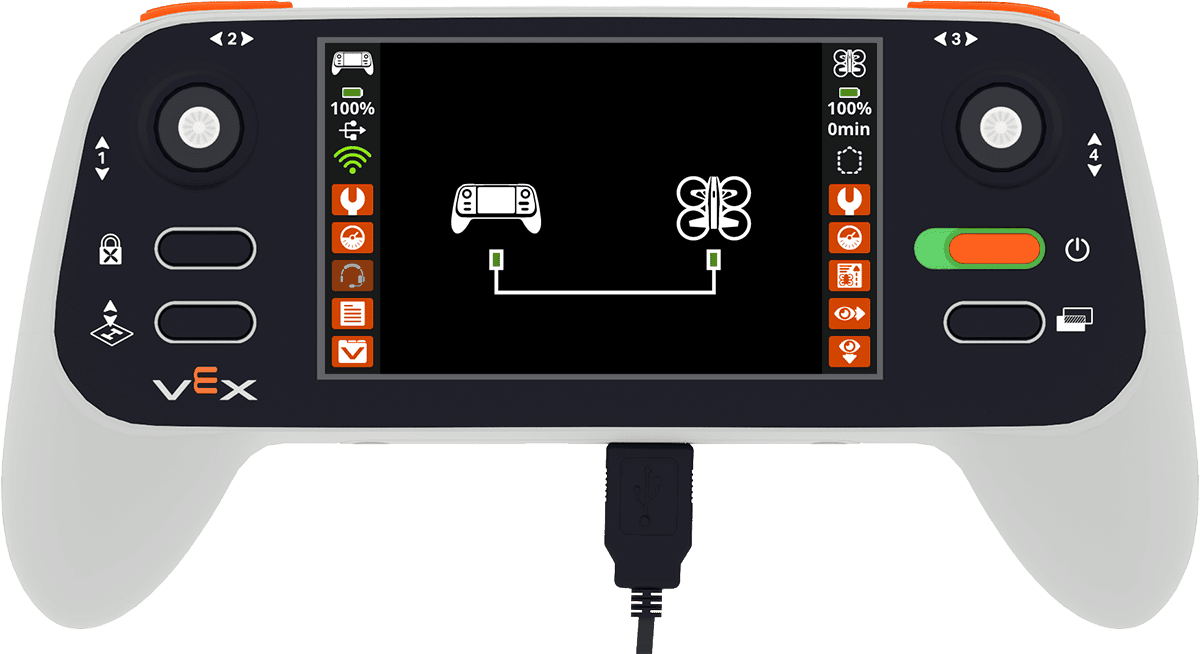

Der Controller ist eingeschaltet und mit seinem USB-A-Kabel an die Drohne angeschlossen. Auf dem Bildschirm ist ein Symbol für eine Kabelverbindung zu sehen, das anzeigt, dass ein Kabel verwendet wird, um den Controller mit der Drohne zu verbinden.

Beim Koppeln des Controllers mit der Drohne wird kurz ein Symbol für eine Kabelverbindung auf dem Bildschirm angezeigt. Das USB-Symbol erscheint ebenfalls auf der linken Seite, solange der Controller mit der Drohne verbunden ist.

Sobald beide LED-Anzeigen an Controller und Drohne blinken und das Live-Bild des nach vorne gerichteten Vision-Sensors der Drohne auf dem Bildschirm des Controllers sichtbar ist, wurden die beiden Geräte erfolgreich gekoppelt. Diese Animation zeigt diesen Kopplungsprozess.

Ihre VEX AIR Drohne ist jetzt flugbereit!
