Verwenden des Beispielprojekts „Arm Install“ mit der V5 Workcell – VEX-Bibliothek

Das Beispielprojekt „Arm Install“ in VEXcode V5 wird verwendet, um die Potentiometerwerte auf dem V5 Brain anzuzeigen und die Motoren auf „COAST“, „HOLD“ oder „TARGET“ einzustellen, um die Motoren so zu bewegen, dass ihre zugehörigen Potentiometer innerhalb des Zielwertebereichs liegen. Dieses Projekt wird beim Erstellen der Workcell in V5 Workcell STEM Lab 1verwendet.

Diagramm, das den Installationsprozess des V5-Arbeitszellenarms veranschaulicht und wichtige Komponenten und Montageschritte zum Einrichten der Arbeitszelle im Kontext der beruflichen und technischen Ausbildung zeigt.

In diesem Artikel werden alle Optionen auf dem Bildschirm des V5 Brain behandelt und erklärt, warum Sie diese Funktion des Projekts verwenden müssen.

Einzelheiten zum Öffnen und Verwenden eines Beispielprojekts in VEXcode V5 finden Sie in diesem Artikel der VEX-Bibliothek.

Gemeinsame Werte

Workcell - Gelenke von VEX Robotics auf Sketchfab

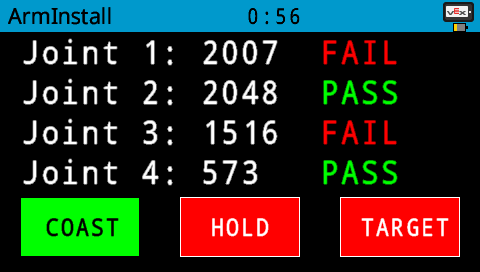

Wenn Sie das Projekt „Arm Install“ ausführen, zeigt das V5 Brain die Potentiometerwerte der vier Gelenke auf der Arbeitszelle an.

Screenshot des V5 Workcell-Setup-Prozesses mit einer Fehlermeldung, die auf einen Installationsfehler hinweist, relevant für die berufliche und technische Ausbildung.

Jede Verbindung verfügt über einen vorgegebenen Bereich an Potentiometerwerten. Das V5 Brain zeigt an, ob diese Werte innerhalb des vorgegebenen Bereichs liegen (BESTANDEN) oder nicht innerhalb des akzeptablen Wertebereichs (NICHT BESTANDEN).

Die Verwendung von Potentiometern an der V5-Arbeitszelle stellt sicher, dass sie ordnungsgemäß gebaut und zusammengebaut wurde. Die Potentiometer müssen an einer bestimmten Position und in einer bestimmten Drehung installiert werden, damit die Arbeitszelle ihren „Heimatstandort“ kennt und wie vorgesehen funktioniert. Weitere Informationen zu Potentiometern und ihrer Funktionsweise finden Sie in diesem Artikelder VEX-Bibliothek.

'ZIEL'

Mit der Option „ZIEL“ werden die an die Potentiometer an jeder Verbindung der Arbeitszelle angeschlossenen Motoren an ihre Zielposition bewegt. Der Zielort ist ungefähr die Mitte des zulässigen Potentiometerbereichs.

Potentiometerbereiche:

Gelenk 1: 1600 - 2000
2. Achse: 1900 - 2400
3. Gelenk: 1700 - 2100
4. Gelenk: 200 - 650

Screenshot einer Fehlermeldung, die einen Installationsfehler beim V5 Workcell-Setup im Kontext der beruflichen und technischen Ausbildung anzeigt.

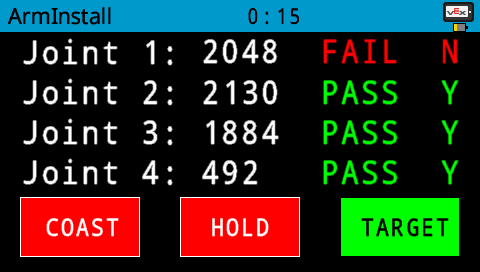

Wenn die Zieloption zum ersten Mal ausgewählt wird, beginnen sich die Motoren an jedem Gelenk zu bewegen, das sich nicht innerhalb des Zielbereichs befindet. Während sich die Motoren bewegen, wird neben jedem Potentiometerwert ein „J“ oder „N“ angezeigt. Hiermit wird angezeigt, ob das Ziel erreicht wurde („J“ für Ja) oder nicht („N“ für Nein).

Diagramm, das den Installationsvorgang des V5 Workcell-Ziels zeigt und die wichtigsten Komponenten und Schritte zur Einrichtung für Anwendungen im Bereich berufliche und technische Bildung veranschaulicht.

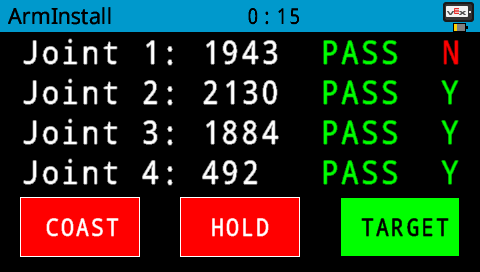

Da sich das Ziel ungefähr in der Mitte des Bereichs befindet, wird Ihnen möglicherweise angezeigt, dass der Potentiometerwert bestanden wird („PASS“), das Ziel jedoch nicht erreicht wird („N“).

Diagramm, das den Installationsvorgang für die V5-Arbeitszelle veranschaulicht und Komponenten und Verbindungen für die Einrichtung im Kontext der beruflichen und technischen Ausbildung zeigt.

Sobald die Potentiometerwerte im Bereich und innerhalb der Zielwerte für dieses Gelenk liegen, wird in der mit dem Gelenk verknüpften Textzeile auf dem V5 Brain „PASS Y“ in Grün angezeigt.

Beachten Sie, dass dieser Vorgang bis zu zwei Minuten dauern kann. Die Arbeitszelle bewegt sich in langsamen Schritten, um sicherzustellen, dass sich das mit dieser Verbindung verbundene Potentiometer im Zielbereich befindet.

'HALTEN'

Diagramm, das den Installationsvorgang für die V5 Workcell veranschaulicht und wichtige Komponenten und Schritte für eine erfolgreiche Einrichtung im Kontext einer beruflichen und technischen Ausbildung hervorhebt.

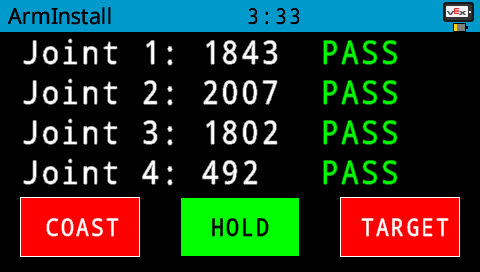

Die Option „HALTEN“ hält die vier Motoren auf der Arbeitszelle an ihrem Platz.

Dies kann bei der Installation des Arms auf der Basis der Arbeitszelle nützlich sein. Durch die Bewegung der mit den Motoren verbundenen Zahnräder und Wellen können die Potentiometer ihren zulässigen Bereich verlassen. Das Ruhigstellen der Motoren kann dazu beitragen, diese Werte im Bestehensbereich zu halten.

Beachten Sie, dass sich die Motoren der Arbeitszelle auch in der Position „HALTEN“ möglicherweise noch verschieben, wenn genügend Druck ausgeübt wird. Dies könnte den Motor beschädigen und das Potentiometer in die Fehlerposition bringen. Gehen Sie beim Anbringen des Arms an der Basis der Arbeitszelle vorsichtig vor.

'KÜSTE'

Diagramm, das den Installationsprozess für die V5 Workcell in CTE veranschaulicht und alle für die Einrichtung erforderlichen Komponenten und Verbindungen zeigt.

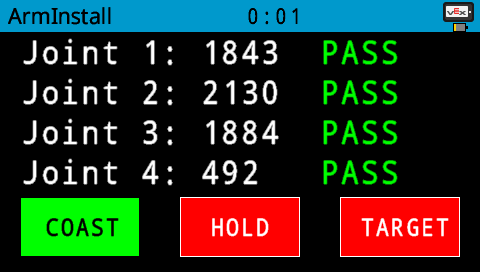

Mit der Option „COAST“ können sich die Motoren frei bewegen. Dies kann beim Hinzufügen der Mastering-Vorrichtung zum Aufbau nützlich sein, damit die Verbindungen leicht in Position gebracht werden können.
