Laden des Controllers – IQ (1. Generation)

Der Controller kann mit einem USB-Kabel (empfohlene Methode) oder mit einem Tether-Kabel aufgeladen werden. In diesem Artikel wird jede dieser Lademethoden behandelt.

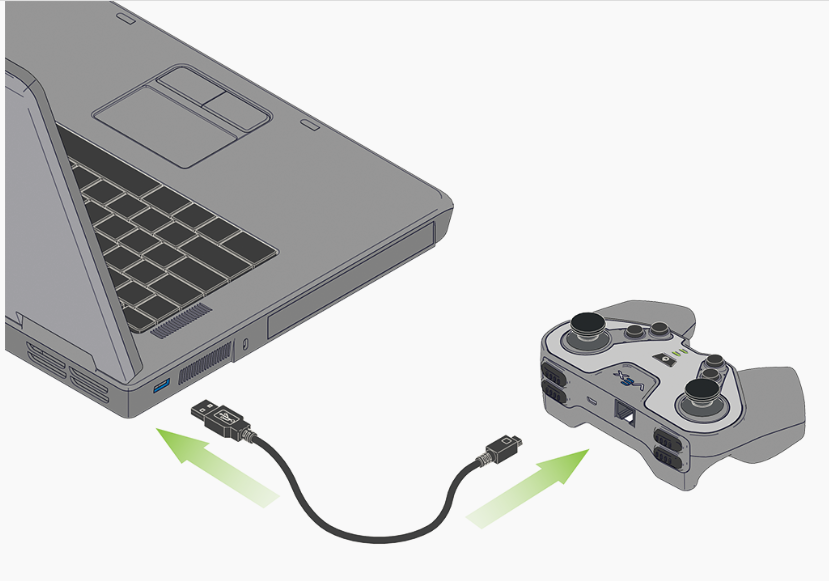

Laden eines Controller-Akkus mit einem USB-Kabel

Schließen Sie den Controller an einen Computer oder eine andere USB-Stromquelle an.

  • Verbinden Sie den Micro-USB-Anschluss mit dem Ladeanschluss des Controllers und den USB-Anschluss mit dem Computer oder einer anderen USB-Stromquelle.
  • Stellen Sie sicher, dass der Controller eingeschaltet ist.

HINWEIS: Der Controller kann auch aufgeladen werden, indem das USB-Kabel an einen USB-Wandadapter angeschlossen wird.

  •

Laden eines Controller-Akkus mit einem Tether-Kabel

  1. Binden Sie den Controller an das VEX IQ Robot Brain.
    • Verbinden Sie ein Ende des Tether-Kabels mit dem ausgeschalteten Brain mit geladener VEX IQ-Roboterbatterie und das andere Ende mit dem Controller.
    • Achten Sie auf das „Klicken“, wenn das Tether-Kabel in den Controller und das Brain eingesteckt wird, um zu bestätigen, dass das Tether-Kabel sicher angeschlossen ist.

HINWEIS: Wenn Sie den Controller auf diese Weise aufladen, wird die Ladung der Roboterbatterie teilweise entladen.

  •

  1. Schalten Sie das Brain ein, um mit dem Laden zu beginnen.

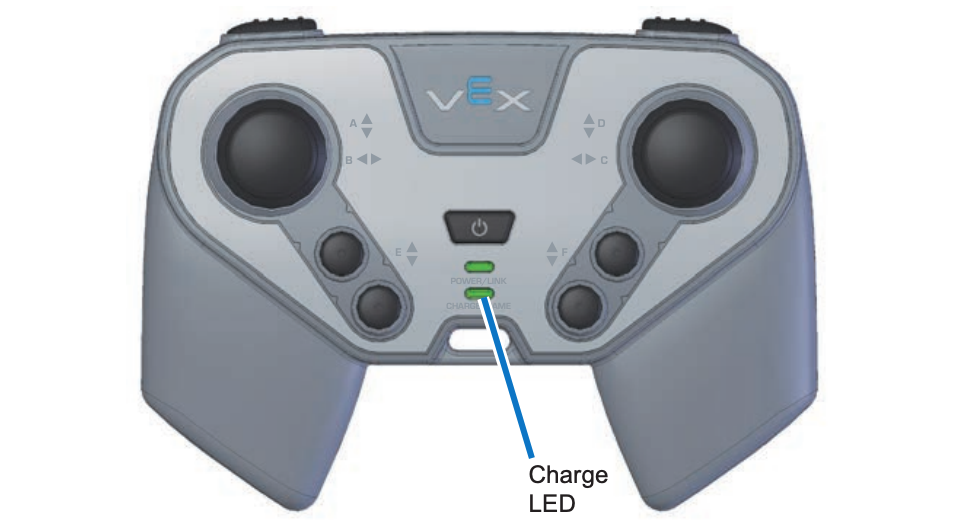

Signallampen

HINWEIS: Es gibt drei mögliche Farben für die Lade-/Spiel-LED: Grün, Rot und Grau.

Lade-/Spiel-LED-Farbe   Status

Einfarbig grün Der Controller-Akku ist vollständig aufgeladen

Solides Rot Ladevorgang des Controller-Akkus läuft

Blinkt rot Batteriefehler des Controllers

Aus Lädt nicht
