Navigationsmenü – IQ Brain (1. Generation)

Verwenden Sie VEX IQ (2. Generation)? Siehe diesen Artikel.

Auf dem Brain gibt es vier Haupttasten, die zur Navigation auf dem LCD-Bildschirm dienen:

Gehirn mit hervorgehobener Schaltfläche „Überprüfen“.

Die Schaltfläche „Prüfen“.

Mit der Check-Taste können Sie das Gehirn einschalten und verschiedene Optionen auf dem Bildschirm auswählen.

Gehirn mit hervorgehobener X-Schaltfläche.

Die X-Taste

Mit der X-Taste schalten Sie das Gehirn aus. Es wird auch als „Zurück“-Schaltfläche verwendet, um zu vorherigen Bildschirmen zurückzukehren.

  • Klicken Sie hier , um den Artikel „So schalten Sie ein VEX IQ-Robotergehirn ein/aus“ anzuzeigen.

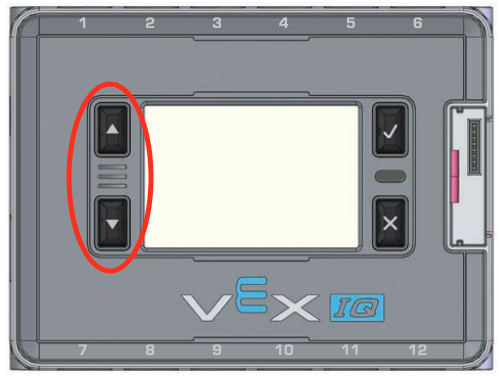

Gehirn mit hervorgehobenen Auf- und Ab-Pfeiltasten.

Die Auf- und Ab-Pfeile

Mit den Aufwärts- und Abwärtspfeilen können Sie zwischen verschiedenen Optionen auf dem LCD-Bildschirm navigieren.

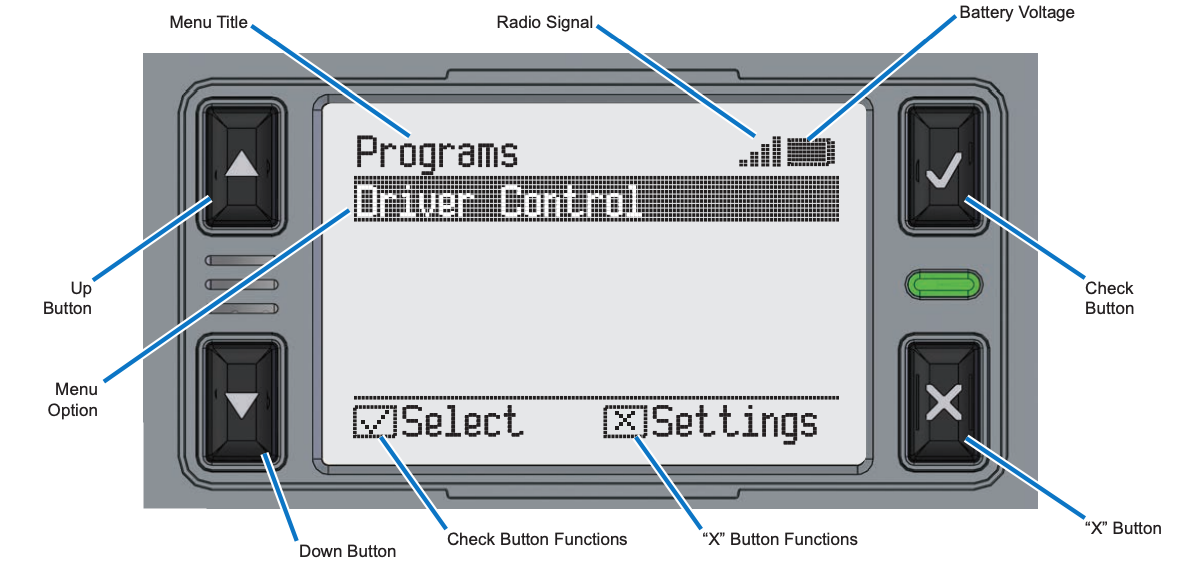

Der Gehirnbildschirm und die Schaltflächen werden mit den beschrifteten Funktionen angezeigt. Die Schaltflächen sind als „Auf“-Schaltfläche, „Ab“-Schaltfläche, „Häkchen“-Schaltfläche und „X“-Schaltfläche beschriftet. Als nächstes wird das Wort „Programme“ als Menütitel bezeichnet. Rechts ist das Signalsymbol als „Funksignal“ und das Batteriesymbol als „Batteriespannung“ gekennzeichnet. Nachfolgend ist die Option „Treibersteuerung“ als Menüoption gekennzeichnet. Am unteren Bildschirmrand werden die Tastenfunktionen angezeigt, wobei die Häkchen-Taste zum Auswählen dient und die X-Taste zum Wechseln in das Einstellungsmenü.

Auf der linken Seite sehen Sie ein Beispiel für den LCD-Bildschirm im eingeschalteten Zustand. Beachten Sie, dass unten auf dem Bildschirm angezeigt wird, wie Sie mit der Schaltfläche „Prüfen“ auswählen oder mit der Schaltfläche „X“ zu den Einstellungen gelangen.
