Der Gerätebildschirm auf dem V5 Brain kann ein nützliches Werkzeug sein, um Daten und Werte über den Brain und die mit dem Brain verbundenen Geräte anzuzeigen.

Schritte zum Anzeigen der Geräteinformationen auf dem V5 Brain

Das Gerät ist eingeschaltet und der Bildschirm zeigt das Startmenü an.

Schalten Sie das V5 Robot Brain ein, indem Sie die Home-Taste am Brain gedrückt halten.

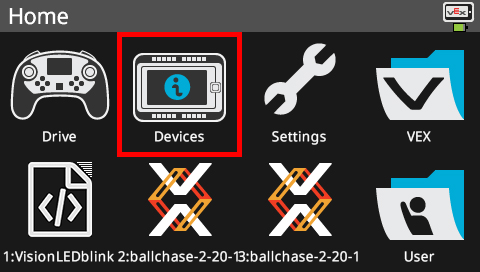

Im Startmenü wird der Bildschirm „Gehirn“ angezeigt, wobei die Option „Geräte“ hervorgehoben ist.

Tippen Sie auf das Gerätesymbol.

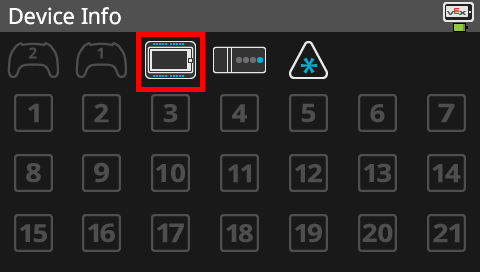

Der Brain-Bildschirm wird im Menü „Geräteinfo“ angezeigt, das eine Liste aller Smart Ports des Brain und der angeschlossenen Geräte enthält. Das Gehirn-Symbol im Menü „Geräteinfo“ ist hervorgehoben, um anzuzeigen, dass Elemente ausgewählt werden können, um ihre Informationsmenüs zu öffnen.

Dadurch wird die Seite „Geräteinformationen“ geöffnet. Alle mit den Smart Ports am Brain verbundenen Elemente werden in den Ports 1-21 angezeigt. 3-Draht-Geräte werden unter dem Dreieckssymbol angezeigt.

Um Geräteinformationen zu einem Element zu öffnen, tippen Sie auf das Symbol. Tippen Sie in diesem Beispiel auf das Gehirn-Symbol.

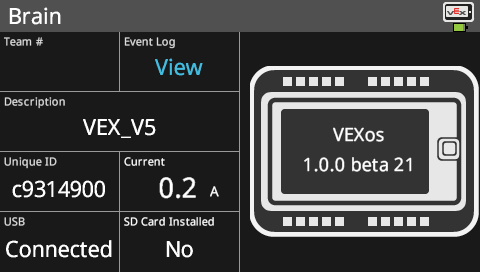

Der Bildschirm „Gehirn“ wird im Menü „Gehirninfo“ angezeigt, das Informationen über das Gehirn auflistet. Die Infokategorien lauten: Teamnummer, Ereignisprotokoll, Beschreibung, Eindeutige ID, Aktuell, USB, SD-Karte installiert und VEXos.

Dadurch werden die Werte des Gehirns angezeigt, einschließlich des Namens, der VEXos-Version und anderer Informationen.

Weitere Informationen über den Gerätebildschirm anzeigen

Der Gerätebildschirm kann auch zum Anzeigen von Werten und Daten anderer mit dem V5 Brain verbundener Geräte wie Motoren und Sensoren verwendet werden. Sehen Sie sich die folgenden Artikel an, um mehr über die Verwendung des Gerätebildschirms in verschiedenen Funktionen zu erfahren:
