Anschließen des 6-Achsen-Roboterarms an einen Computer – VEX-Bibliothek

Sie können den 6-Achsen-Roboterarm direkt an einen Computer anschließen, um den Arm zu codieren, ohne dass ein EXP Brain erforderlich ist. Der 6-Achsen-Roboterarm verfügt über einen USB-C-Anschluss, über den er direkt mit einem Computer verbunden werden kann.

Diagramm, das den Aufbau einer CTE-Arbeitszelle (Career and Technical Education) veranschaulicht und die Anordnung der Geräte und den Arbeitsablauf für optimale Effizienz in einer technischen Bildungsumgebung zeigt.

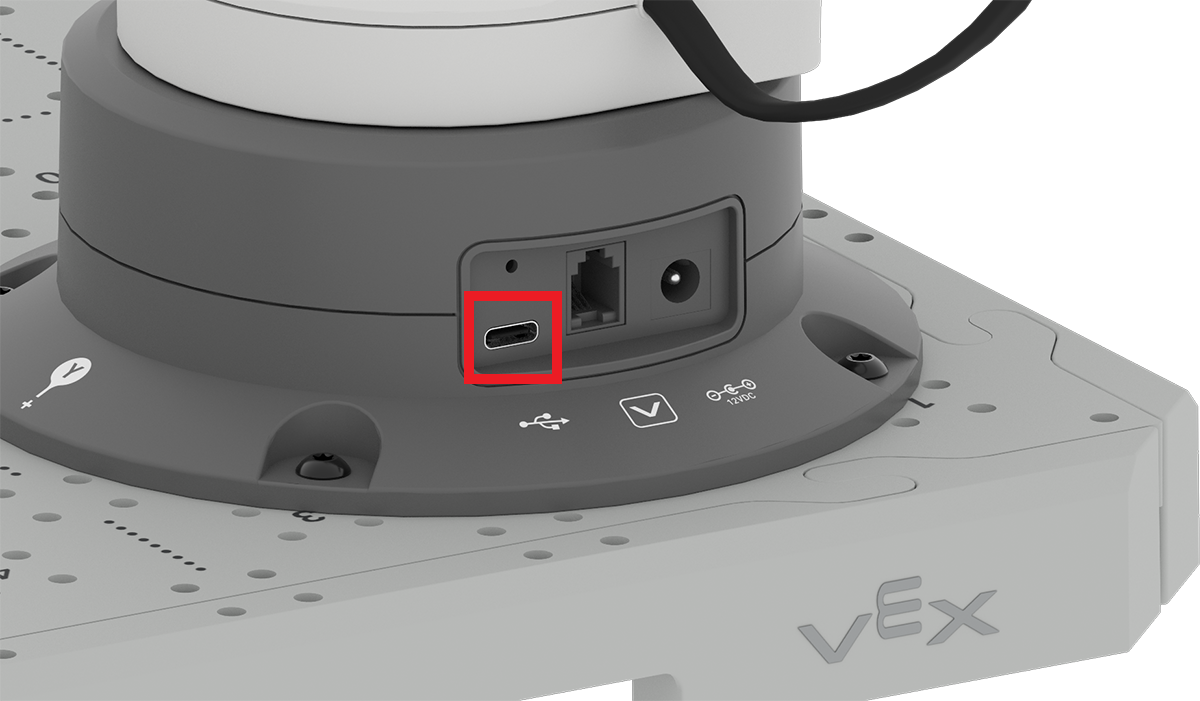

Auf der Rückseite der Basis des 6-Achsen-Roboterarms finden Sie drei Anschlüsse. Schließen Sie den USB-C-Anschluss an den Anschluss ganz links an.

Unter dem Anschluss befindet sich das Symbol eines USB-C-Laptopanschlusses:
Abbildung eines USB-C-Laptop-Anschlusssymbols, das im Zusammenhang mit der Einrichtung der CTE-Arbeitszelle für berufliche und technische Bildung verwendet wird.

Diagramm, das den Aufbau einer CTE-Arbeitszelle veranschaulicht und die Anordnung der Geräte und den Arbeitsablauf für optimale Effizienz in beruflichen und technischen Bildungsumgebungen zeigt.

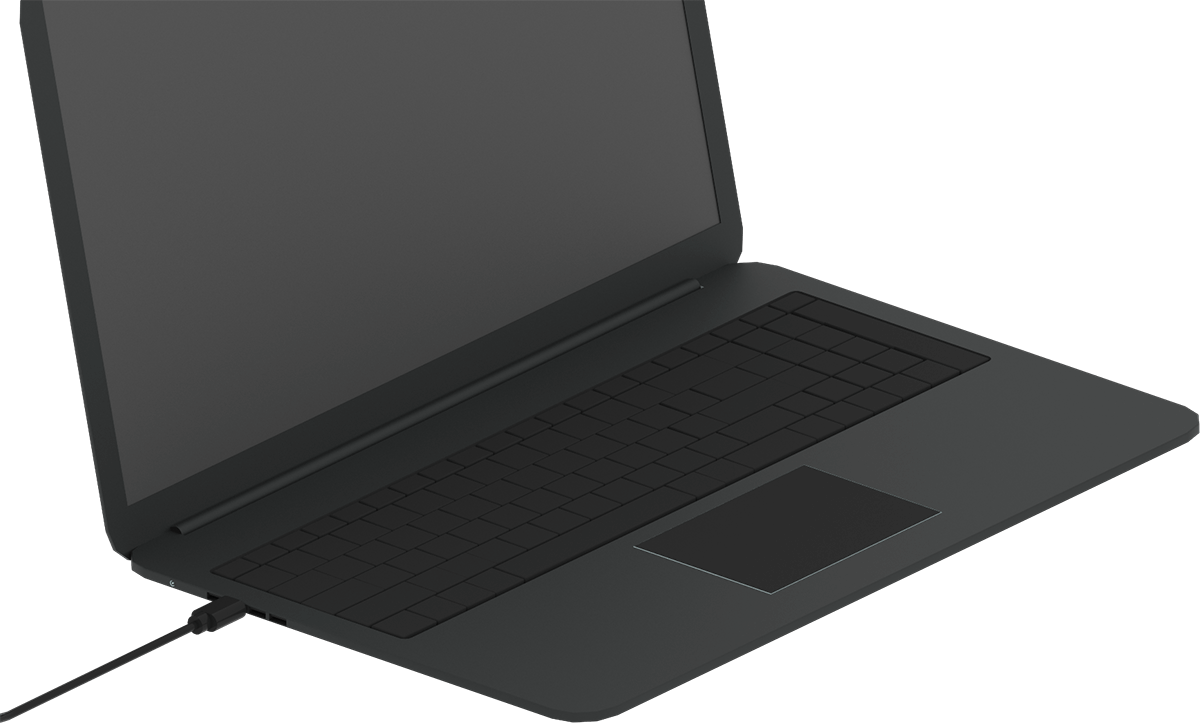

Schließen Sie das andere Ende des Kabels an Ihren Computer an.

Diagramm, das den Aufbau einer CTE-Arbeitszelle illustriert und die Anordnung der Geräte und Werkzeuge für einen effektiven Arbeitsablauf in der beruflichen und technischen Bildung zeigt.

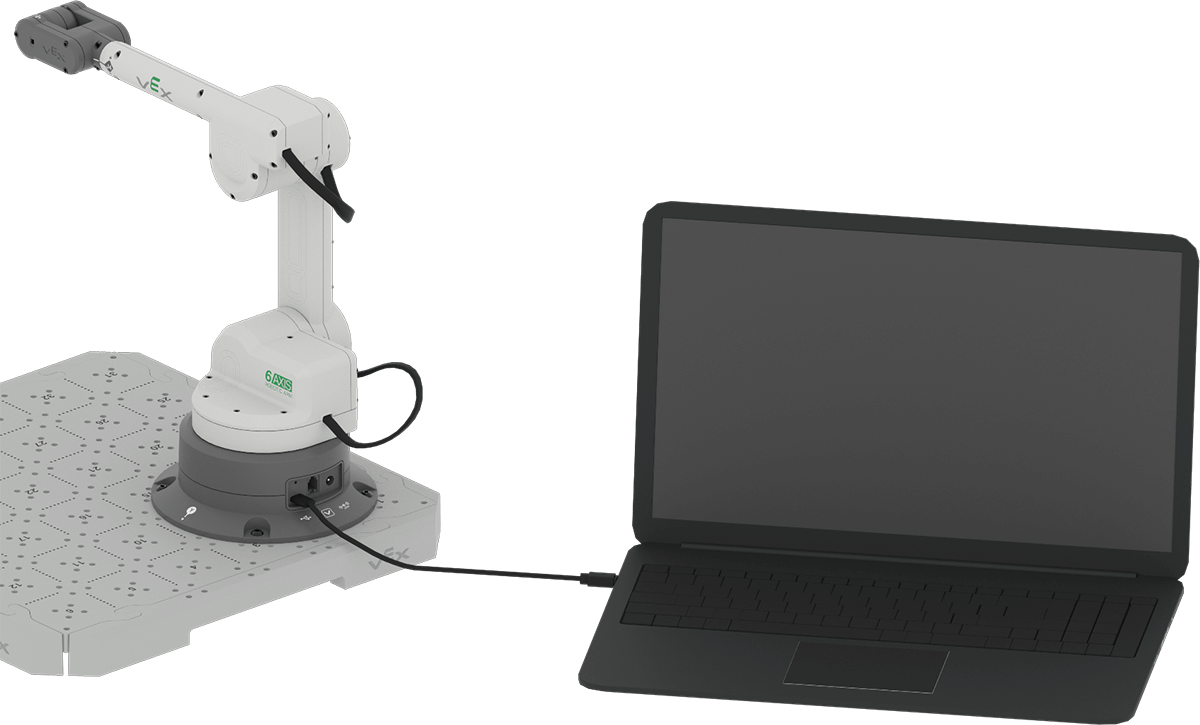

Der 6-Achsen-Arm ist jetzt mit Ihrem Computer verbunden. Bevor Sie den 6-Achsen-Roboterarm mit VEXcode EXP verwenden können, müssen Sie über das Netzkabel einschalten.

Diagramm, das den Aufbau einer CTE-Arbeitszelle veranschaulicht, mit beschrifteten Komponenten und Geräteanordnung für einen optimalen Arbeitsablauf in der beruflichen und technischen Ausbildung.

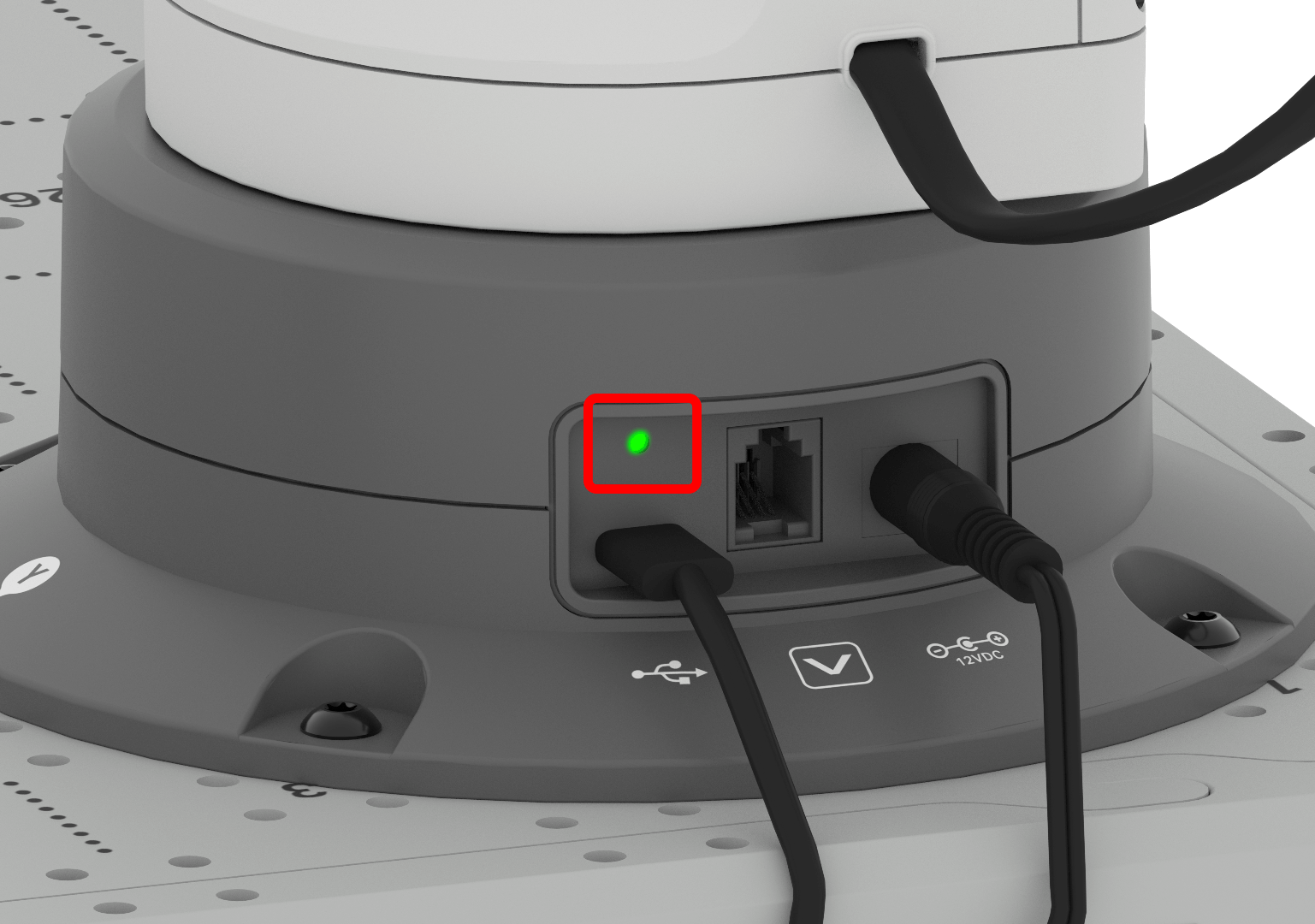

Sobald Sie das Netzkabel an den 6-Achsen-Roboterarmhaben, leuchtet die grüne Kontrollleuchte auf der Rückseite des 6-Achsen-Roboterarms auf.
