Verbinden Sie den KI-Vision-Sensor mit dem webbasierten VEXcode EXP. – VEX-Bibliothek

Um Ihren KI-Vision-Sensor in VEXcode-Projekten zu nutzen, muss zunächst eine erfolgreiche Verbindung zwischen dem Sensor und VEXcode hergestellt werden. Dies erfordert:

Ein KI-Vision-Sensor.
Ein EXP-Gehirn.
Ein Computer mit entweder App-basiertem oder webbasiertem VEXcode EXP.
Ein intelligentes Kabel.
Ein USB-C-Kabel.

Nachdem Sie diese Artikel bereitgestellt haben, folgen Sie den unten beschriebenen Schritten, um Ihren AI Vision Sensor mit VEXcode EXP zu verbinden.

Der KI-Vision-Sensor ist über ein USB-C-Kabel mit einem Laptop verbunden.

1. Verbinden Sie den AI Vision Sensor mit einem USB-C-Kabel mit Ihrem Computer.

VEXcode EXP Toolbar mit hervorgehobenem Gerätesymbol zwischen den Symbolen Code Viewer und Druckkonsole.

2. Öffne VEXcode EXP und öffne das Menü „Geräte“.

VEXcode EXP Geräte-Menü mit hervorgehobener Schaltfläche „Gerät hinzufügen“.

3. Wählen Sie Gerät hinzufügen.

VEXcode EXP Geräte-Menü, nachdem die Schaltfläche "Gerät hinzufügen" ausgewählt wurde. Die Option AI Vision ist hervorgehoben.

4. AuswählenKI-Vision.

Screenshot des Menüs „Anschluss auswählen“, das die verfügbaren Anschlüsse für den KI-Vision-Sensor anzeigt.

5. Wählen Sie den Smart Cable-Anschluss aus, an den der Sensor angeschlossen ist.

Menü „AI Vision Sensor Settings“ in VEXcode EXP mit dem als AIVision1 bezeichneten Sensor. Es wird ein großes Symbol für einen KI-Vision-Sensor angezeigt, darunter ist eine blaue Schaltfläche mit der Bezeichnung „Konfigurieren“ hervorgehoben.

6. Wählen SieKonfigurieren Sie.

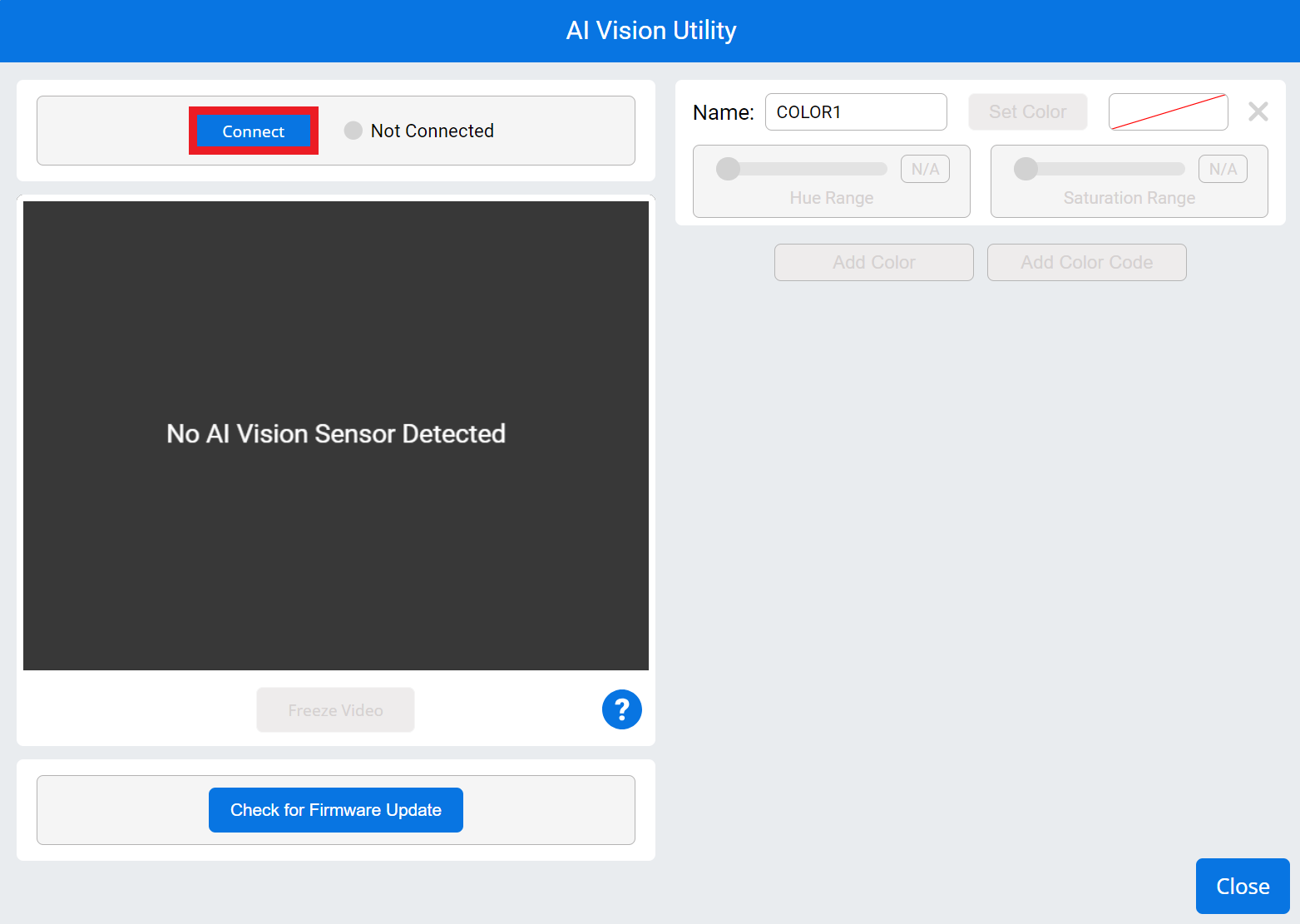

KI-Vision-Utility ohne angeschlossenen Sensor. Der Live-Feed ist leer und zeigt die Meldung „Kein KI-Vision-Sensor erkannt“ an. Darüber befindet sich eine hervorgehobene Schaltfläche mit der Aufschrift „Verbinden“.

7. Das Fenster „AI Vision Sensor Utility“ wird geöffnet. Wählen Sie Connect , um Ihren KI-Vision-Sensor anzuschließen.

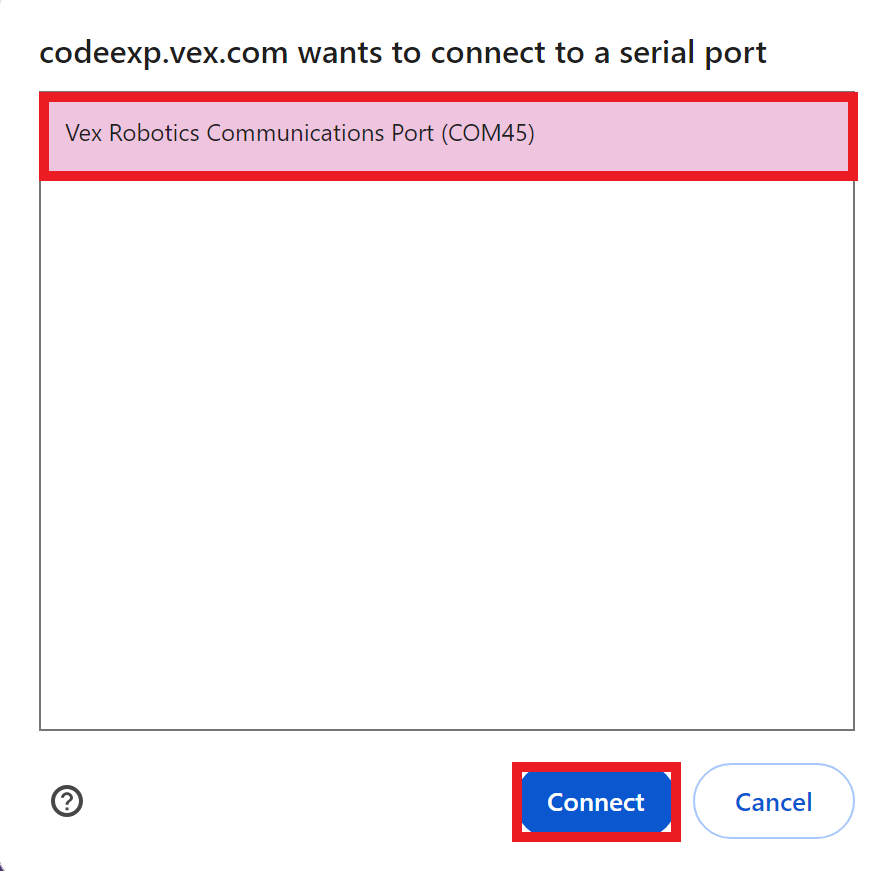

Browser-Verbindungsfenster mit einer Option, die „VEX Robotics Kommunikationsanschluss“ lautet. Die Option „Kommunikationsport“ ist hervorgehoben, und darunter ist die Schaltfläche „Verbinden“ hervorgehoben.

8. Es erscheint ein Fenster, in dem Sie aufgefordert werden, den seriellen Anschluss für die Verbindung auszuwählen. Wählen Sie die einzig verfügbare Option.

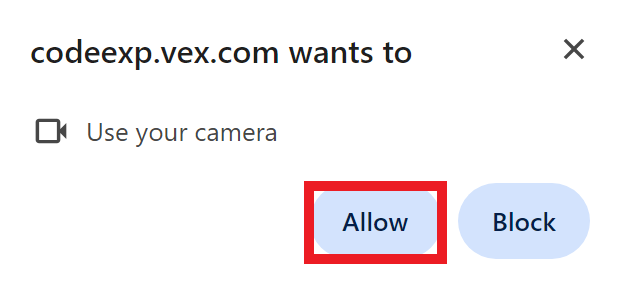

Der Browser meldet, dass codeexp.vex.com Ihre Kamera benutzen möchte. Im Folgenden finden Sie zwei Optionen: Erlauben und Blockieren. Die Option „Zulassen“ ist hervorgehoben.

9. Es erscheint ein Dialogfeld, in dem Sie um Erlaubnis zur Nutzung Ihrer Kamera gebeten werden. Wählen Sie „Zulassen“.

: Wenn bereits eine andere Kamera an Ihren Computer angeschlossen ist, z. B. die Webcam Ihres Laptops, kann es vorkommen dass die Anzeige für diese Kamera kurzzeitig aufleuchtet. Das ist normal, und VEXcode verwendet standardmäßig den KI-Vision-Sensor.

AI Vision Utility ist in VEXcode EXP geöffnet. Die aktuelle Ansicht des KI-Vision-Sensors wird angezeigt und hervorgehoben. Oben ist der grüne Status „Verbunden“ hervorgehoben, um anzuzeigen, dass die Verbindung erfolgreich hergestellt wurde.

10. Der Bildschirm des KI-Vision-Sensors zeigt an, was der Sensor sieht.

Die Aktualisierung kann einige Sekunden dauern.

Falls keine Aktualisierung erfolgt, überprüfen Sie die Kabelverbindungen zum Sensor und zum Computer.

Das Menü des AI Vision Utility verfügt über eine hervorgehobene Schaltfläche unterhalb der aktuellen Ansicht mit der Aufschrift „Firmware ist auf dem neuesten Stand“. Der Button ist ausgegraut, die aktuelle Version ist unten aufgeführt. In diesem Beispiel lautet die Versionsnummer 1.0.0.b16.

11. Unterhalb des Bildschirms des KI-Vision-Sensors befinden sich Informationen zur Firmware des KI-Vision-Sensors.

Das Menü des KI-Vision-Dienstprogramms zeigt unterhalb der aktuellen Ansicht eine Schaltfläche mit der Aufschrift „Neues Update verfügbar“. Unterhalb des Buttons wird die Version angezeigt, in diesem Beispiel lautet sie Version 1.0.0.b12.

12. Wenn auf der Schaltfläche Neues Update verfügbarangezeigt wird, bedeutet dies, dass Sie die Firmware aktualisieren müssen. Folgen diesem Artikelum mehr über die Aktualisierung der Firmware des KI-Vision-Sensors zu erfahren.

Das Menü des AI Vision Utility zeigt unterhalb der aktuellen Ansicht eine Schaltfläche mit der Aufschrift „Firmware ist auf dem neuesten Stand“. Der Button ist ausgegraut und die Version wird unten angezeigt. In diesem Beispiel wird Version 1.0.0.b13 angezeigt.

13. Wenn dort Firmware ist auf dem neuesten Stand steht, dann verfügt Ihr KI-Vision-Sensor über die aktuellste Firmware und ist einsatzbereit!

Ein KI-Vision-Sensor ist über ein Smart Cable mit einem EXP Brain verbunden.

14. Sobald Sie die Konfiguration des KI-Vision-Sensors abgeschlossen haben, trennen Sie den Sensor vom Computer und verbinden Sie ihn mit Ihrem EXP Brain mithilfe eines Smart-Kabels.

Informationen zur Konfiguration Ihres AI Vision-Sensors finden Sie hier.

Der KI-Vision-Sensor ist über ein Smart Cable mit dem EXP Brain verbunden. Das Gehirn ist über ein USB-Kabel mit einem Laptop verbunden.

15. Sie können Ihr EXP Brain jetzt mit Ihrem Computer verbinden, um Projekte mithilfe des KI-Vision-Sensors herunterzuladen.
