Verbindung mit App-basiertem VEXcode IQ – Windows – VEX-Bibliothek

Es sind nur wenige Schritte erforderlich, um ein VEX IQ Brain mit dem App-basierten VEXcode IQ auf Ihrem Windows-Gerät zu verbinden. Beachten Sie, dass die Schritte für IQ Brains der 1. und 2. Generation identisch sind, um eine Verbindung zum App-basierten VEXcode IQ auf einem Windows-Gerät herzustellen.

Um ein VEX IQ-Gehirn anzuschließen

Das Diagramm zeigt eine Batterie, die mit einem IQ-Gehirn verbunden ist. Ein Pfeil zeigt an, dass der Akku in den Ladeanschluss an der Unterseite des Steuergeräts eingeschoben werden muss. Die Batterie ist so ausgerichtet, dass ihre Verriegelung vom Gehirn weg zeigt.

Legen Sie den Akku in das IQ Brain ein.

Die Abbildung zeigt einen Finger, der den Brain's Check-Knopf gedrückt hält, um ihn einzuschalten.

Schalten Sie das IQ Brain ein, indem Sie die Häkchentaste drücken.

Starten Sie App-basiertes VEXcode IQ.

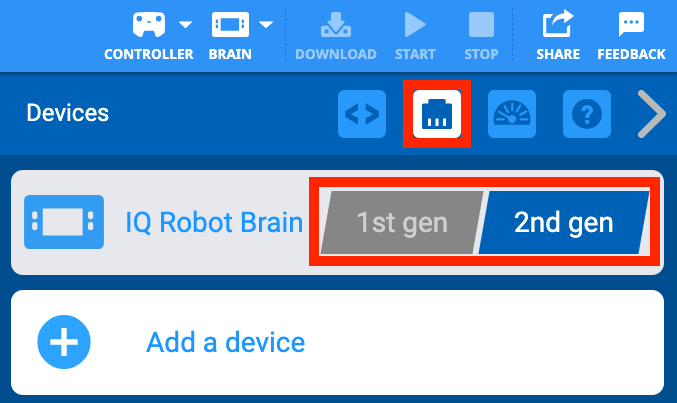

VEXcode IQ Devices-Menü mit der angezeigten Einstellung für die IQ Robot Brain-Generierung. Diese Einstellung ist auf die Option der 2. Generation voreingestellt, aber beide Optionen sind hervorgehoben.

Stellen Sie sicher, dass die Generationsauswahl mit der Generation Ihres VEX IQ Brain übereinstimmt. Wählen Sie das Gerätefenstersymbol aus, um das Gerätefenster zu öffnen, und wählen Sie die richtige Generation aus, falls diese noch nicht ausgewählt ist.

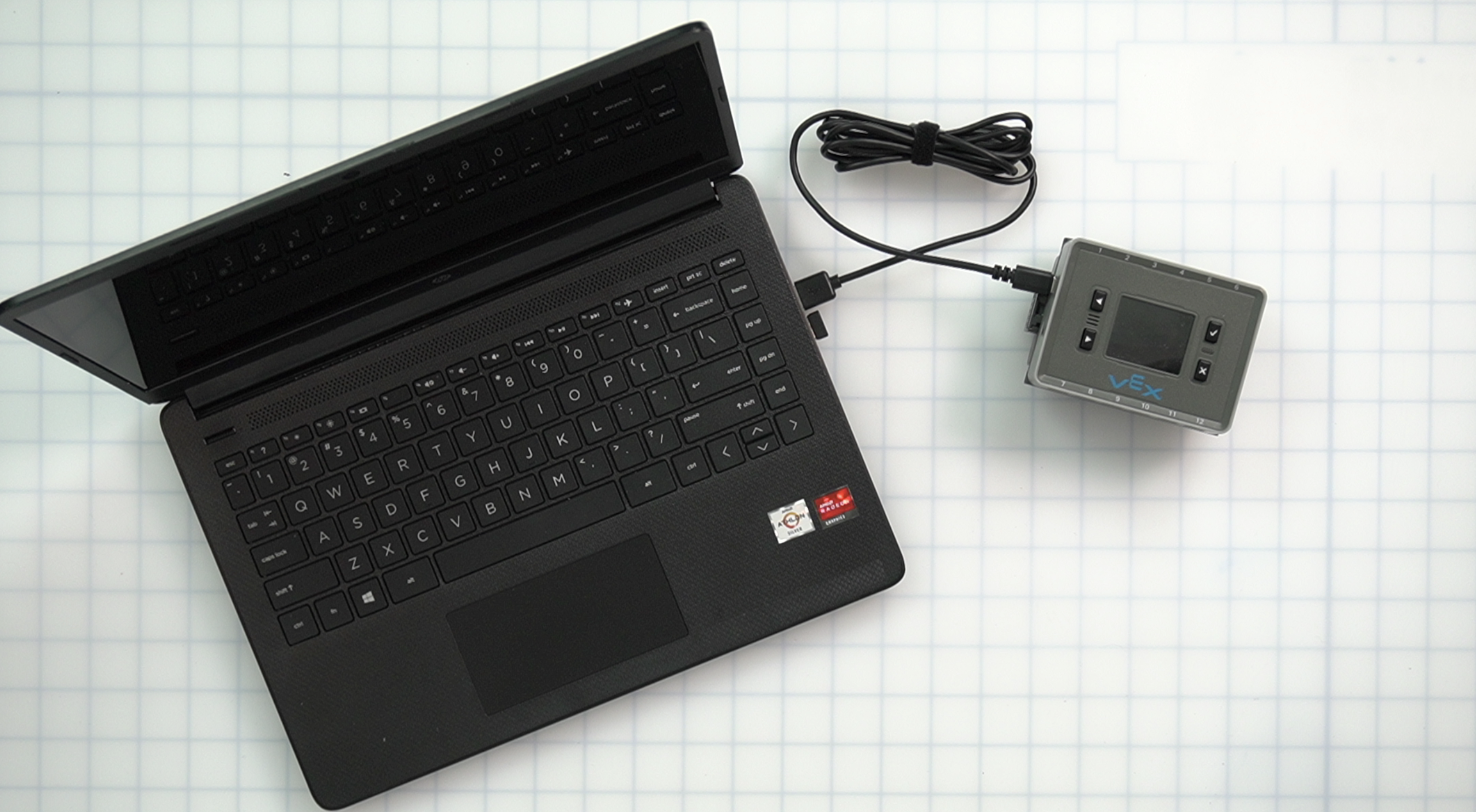

Das Gehirn ist über ein USB-Kabel mit einem Laptop verbunden.

Verwenden Sie das USB-Kabel, um das Brain mit Ihrem Gerät zu verbinden.

(Verwenden Sie für Brains der 1. Generation das Micro-USB-Kabel, für Brains der 2. Generation das USB-C-Kabel.)

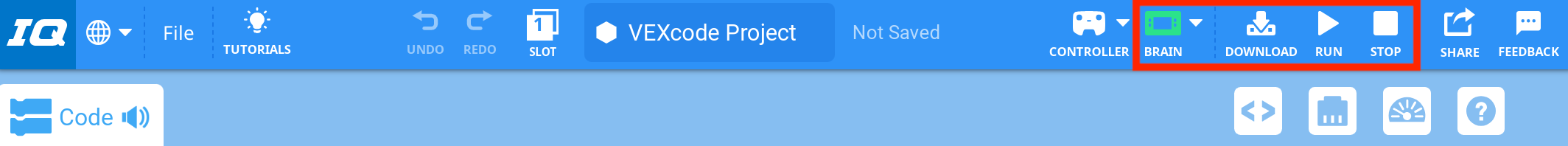

VEXcode IQ Toolbar mit einem grünen Gehirn-Symbol in einem roten Rahmen, der die angrenzenden Symbole Herunterladen, Ausführen und Stoppen enthält. Die Symbole „Herunterladen“, „Ausführen“ und „Stoppen“ sind weiß, um anzuzeigen, dass sie verfügbar sind.

Ihr IQ Brain stellt dann eine Verbindung zum App-basierten VEXcode IQ her. Das Brain-Symbol in der Symbolleiste wird grün angezeigt, um anzuzeigen, dass das Brain verbunden ist, und die Schaltflächen „Herunterladen“, „Ausführen“ und „Stopp“ sind verfügbar.

Sie müssen das Brain an Ihr Gerät angeschlossen lassen, um die Verbindung aufrechtzuerhalten und beispielsweise ein Projekt auf das Brain herunterzuladen.

VEXcode IQ meldet veraltete Firmware mit der Meldung: „Die Firmware Ihres VEX IQ Controllers ist veraltet und muss aktualisiert werden.“ Möchten Sie jetzt aktualisieren? Unten befinden sich zwei Schaltflächen, eine mit der Aufschrift „Nein“ und die andere mit der Aufschrift „Aktualisieren“. Die Schaltfläche „Aktualisieren“ ist hervorgehoben.

Hinweis: Wenn die Firmware Ihres Brain veraltet ist, wird das Brain-Symbol in der Symbolleiste orange angezeigt und Sie werden aufgefordert, die Firmware zu aktualisieren, um das Brain mit Ihrem Gerät zu verbinden.

Wählen Sie „Aktualisieren“, um die Firmware zu aktualisieren, und lassen Sie das Brain an Ihr Gerät angeschlossen, bis die Aktualisierung abgeschlossen ist.

So trennen Sie ein VEX IQ Brain

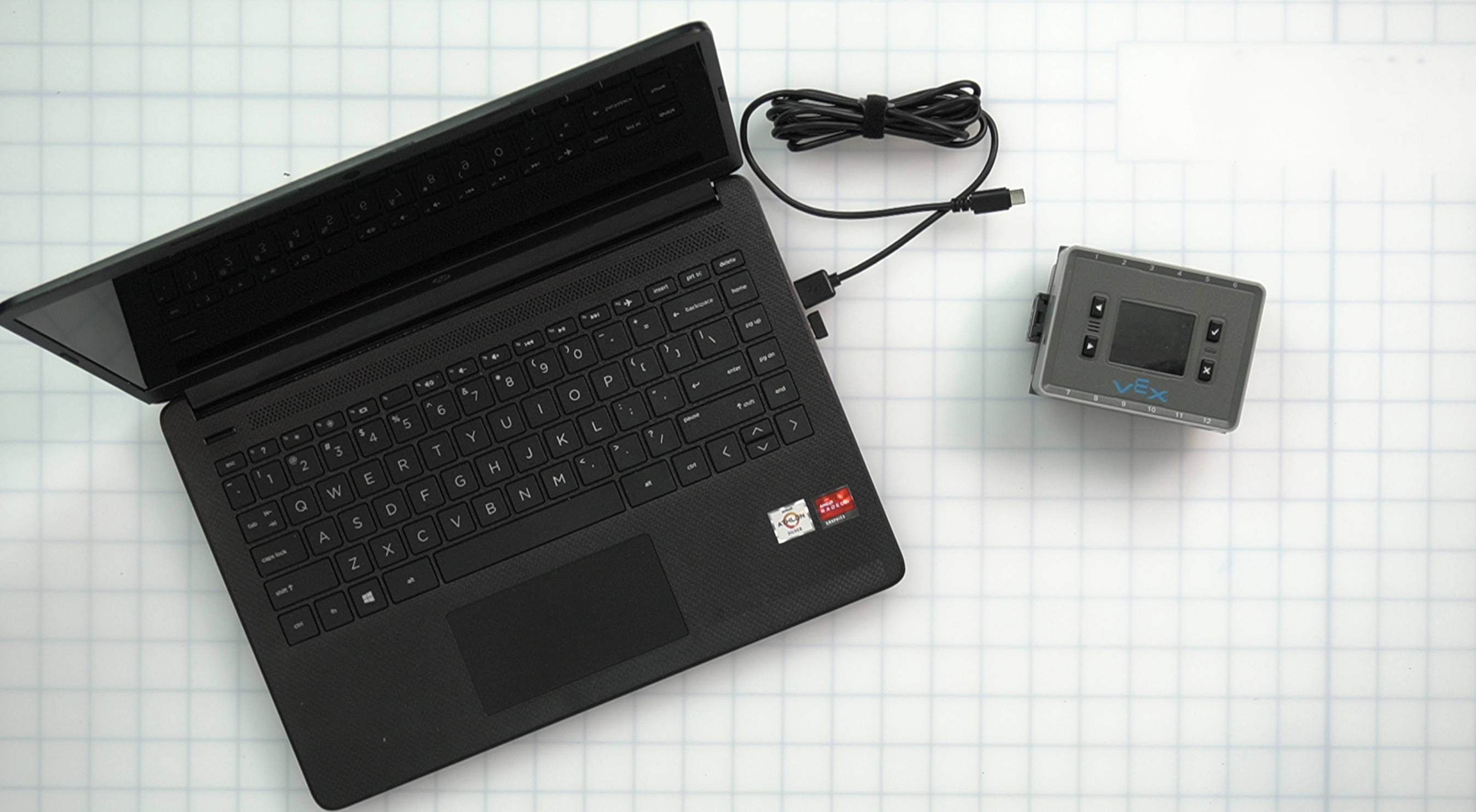

Das Gehirn war über ein USB-Kabel mit einem Laptop verbunden, nun wurde das Kabel vom Gehirn getrennt.

Um Ihr Gerät von einem IQ Brain zu trennen, ziehen Sie das USB-Kabel von Ihrem Windows-Gerät oder dem IQ Brain ab.

Das Gerät ist eingeschaltet, wobei die X-Taste hervorgehoben ist.

Sie können ein IQ Brain auch vom App-basierten VEXcode IQ trennen, indem Sie das Brain ausschalten.

Schalten Sie das Gehirn aus, indem Sie die X-Taste gedrückt halten, bis der Bildschirm des Gehirns schwarz wird.

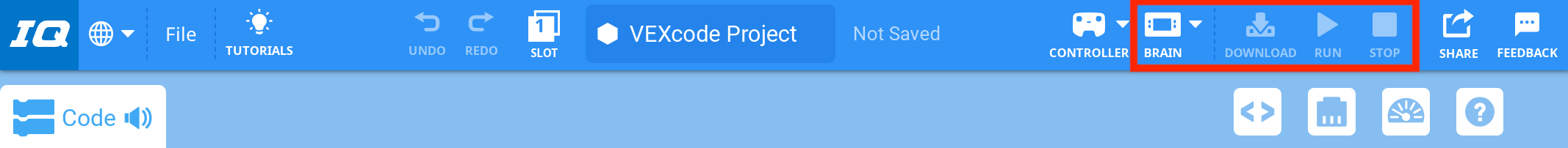

VEXcode IQ Toolbar mit einem Gehirn-Symbol in einem roten Rahmen und den daneben liegenden Symbolen Herunterladen, Ausführen und Stoppen. Das Gehirn-Symbol ist weiß, die anderen drei Symbole sind ausgegraut.

Nach dem Trennen der Verbindung wird das Brain-Symbol in der Symbolleiste weiß angezeigt und die Schaltflächen „Herunterladen“, „Ausführen“ und „Stopp“ sind nicht verfügbar.
