Hinweis: Dieser Artikel zeigt Bilder vom VIQRC Full Volume Field 2023–2024. Die Feldabmessungen sind für ALLE VIQRC Virtual Skills Playgrounds gleich, die Spielelemente auf dem Feld sind jedoch unterschiedlich.

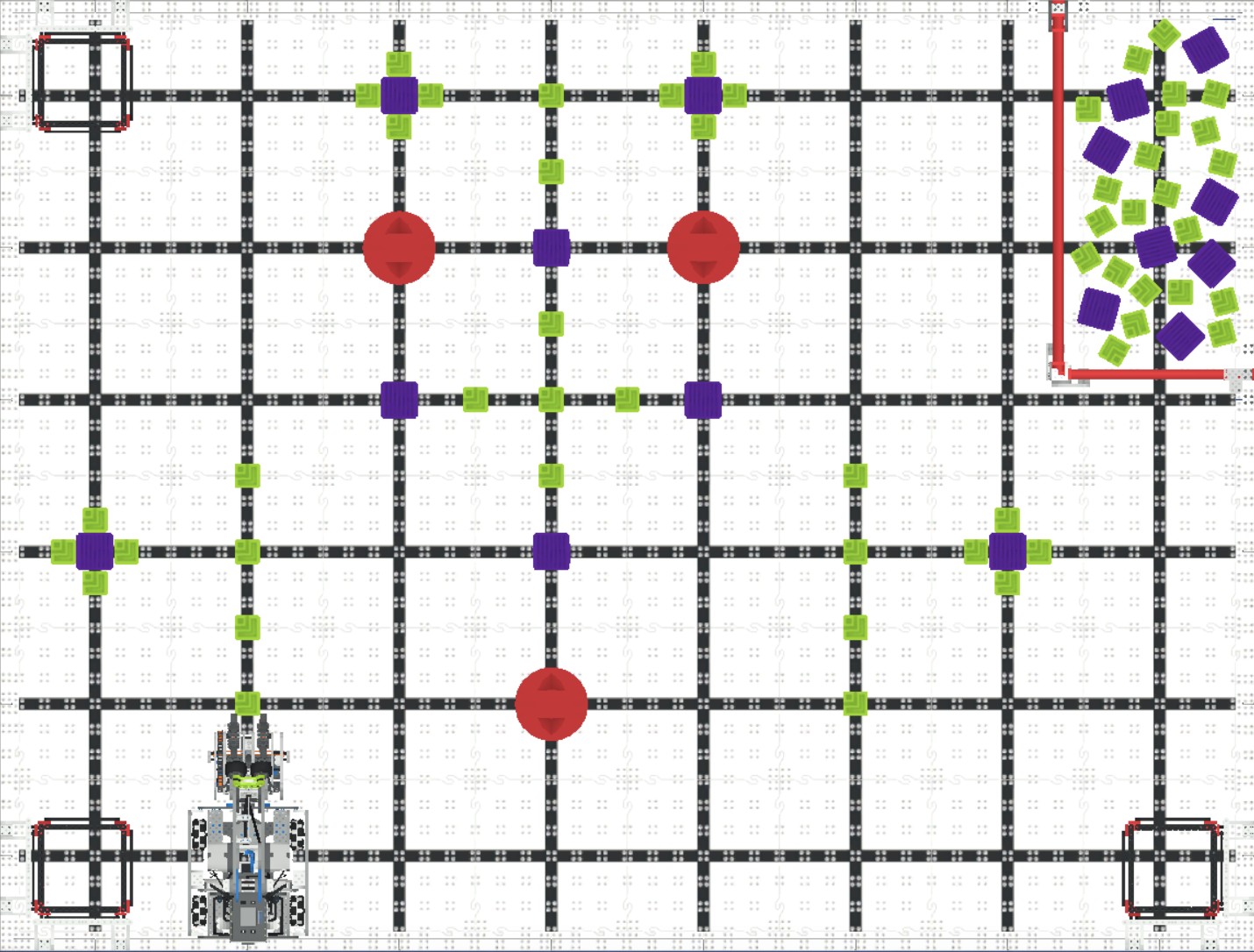

Das Feld im VIQRC Full Volume Playground in VEXcode VR hat dieselben Abmessungen und denselben Aufbau wie das Feld für ein persönliches Skills Match im VIQRC Full Volume Competition-Spiel 2023–2024. Diese Informationen können beim Erstellen von Projekten für VIQRC Full Volume in VEXcode VR nützlich sein.

Screenshot der VEXcode VR-Schnittstelle, die die VIQC Full Volume (2023–2024)-Programmierumgebung zeigt, mit blockbasierten Codierungselementen und einem virtuellen Roboter für Bildungszwecke im MINT-Lernen.

Feldabmessungen

Diagramm zur Darstellung des VIQC-Gesamtvolumens für die Saison 2023–2024 in VEXcode VR, das die Abmessungen und das Layout für die Programmierung eines virtuellen Roboters in einer simulierten Umgebung verdeutlicht.

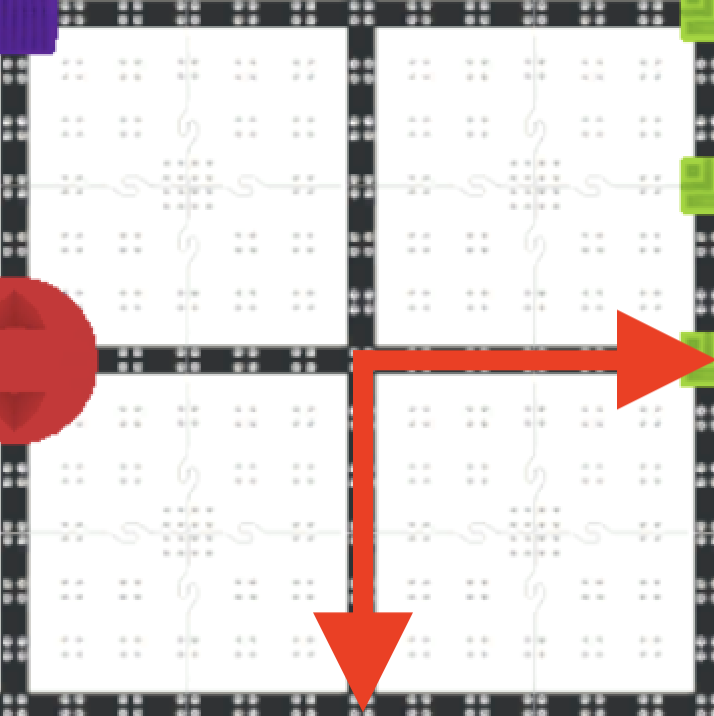

Jedes vollständig schwarze Quadrat auf dem Feld ist 300 mm x 300 mm (~12 Zoll x 12 Zoll) groß.

Screenshot der VEXcode VR-Schnittstelle, die die VIQC Full Volume (2023–2024)-Programmierumgebung zeigt, mit blockbasierten Codierungsoptionen für die virtuelle Roboterprogrammierung, die darauf abzielen, die MINT-Ausbildung und die Codierungskenntnisse zu verbessern.

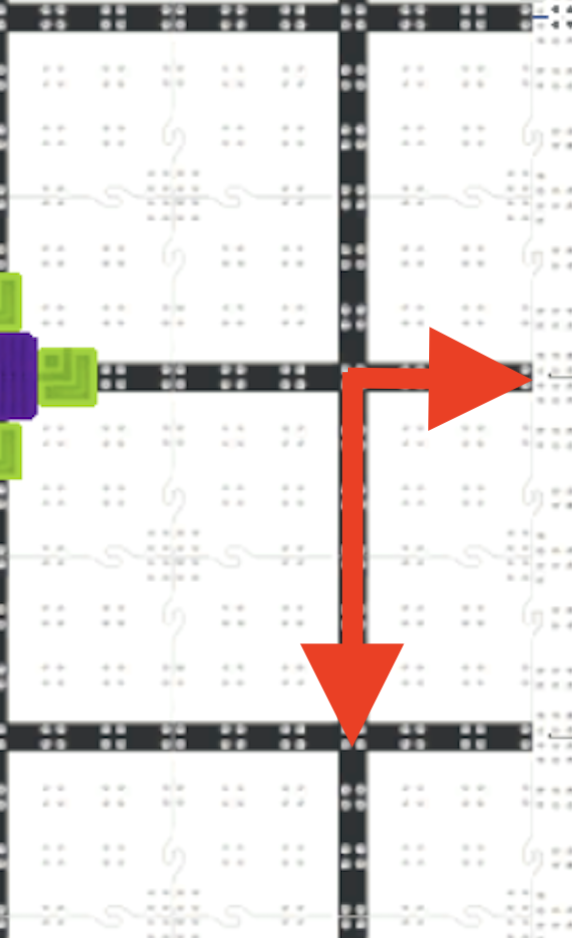

Jedes halbe schwarze Quadrat auf dem Feld ist 150 mm mal 300 mm (~ 6 Zoll mal 12 Zoll) groß.

Screenshot der VEXcode VR-Schnittstelle, der die VIQC Full Volume (2023–2024)-Programmierumgebung zeigt und blockbasierte Codierungsoptionen für die virtuelle Roboterprogrammierung in einem pädagogischen Kontext vorführt.

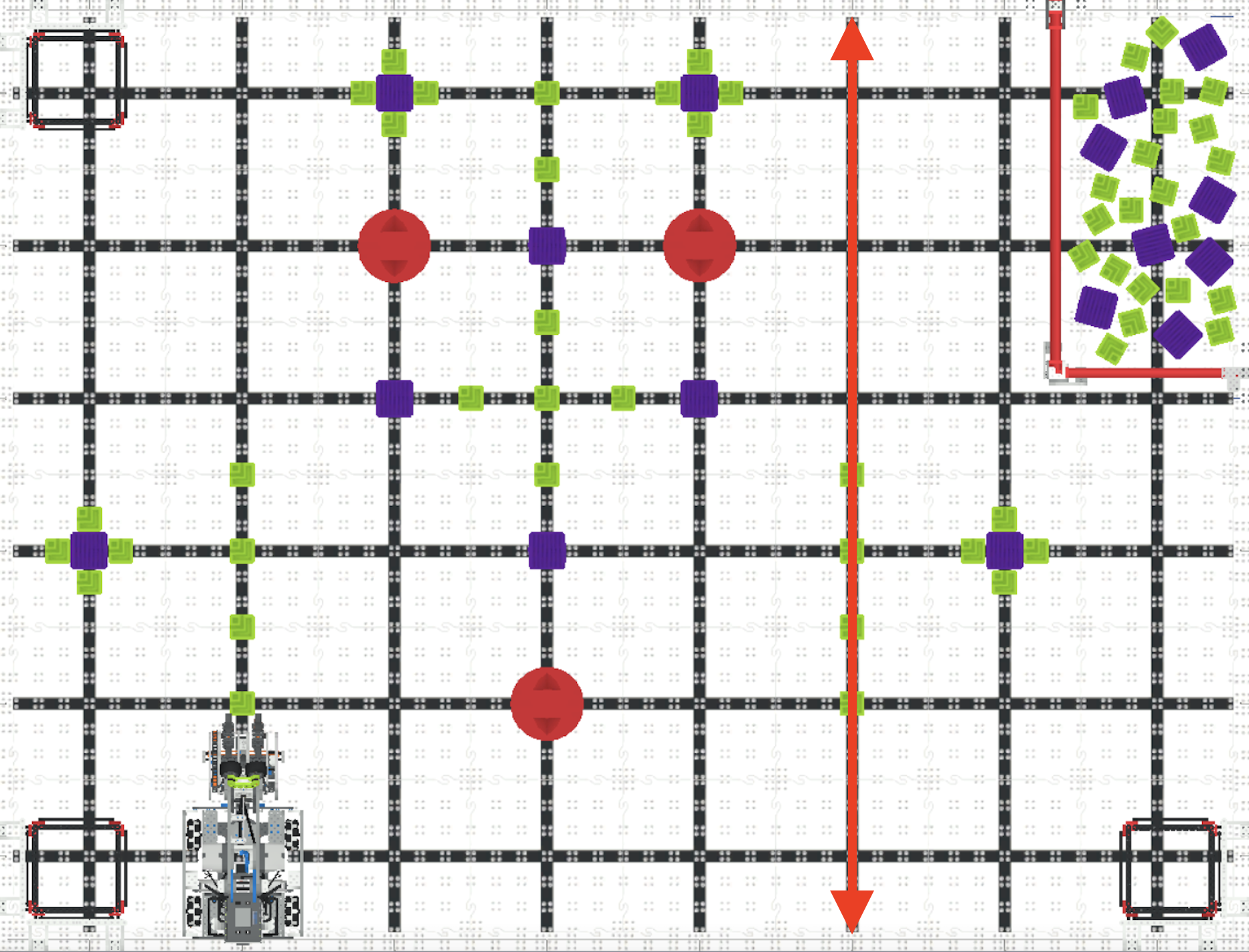

Das Feld besteht aus fünf vollen schwarzen Quadraten und ist zwei halbe Quadrate lang.

Insgesamt ist das Feld 1,8 m (~6 Fuß) lang.

Diagramm zur Veranschaulichung der VIQC-Vollvolumenspezifikationen für die Saison 2023–2024 in VEXcode VR, das Abmessungen und Designelemente zeigt, die für die virtuelle Roboterprogrammierung und Bildungsziele relevant sind.

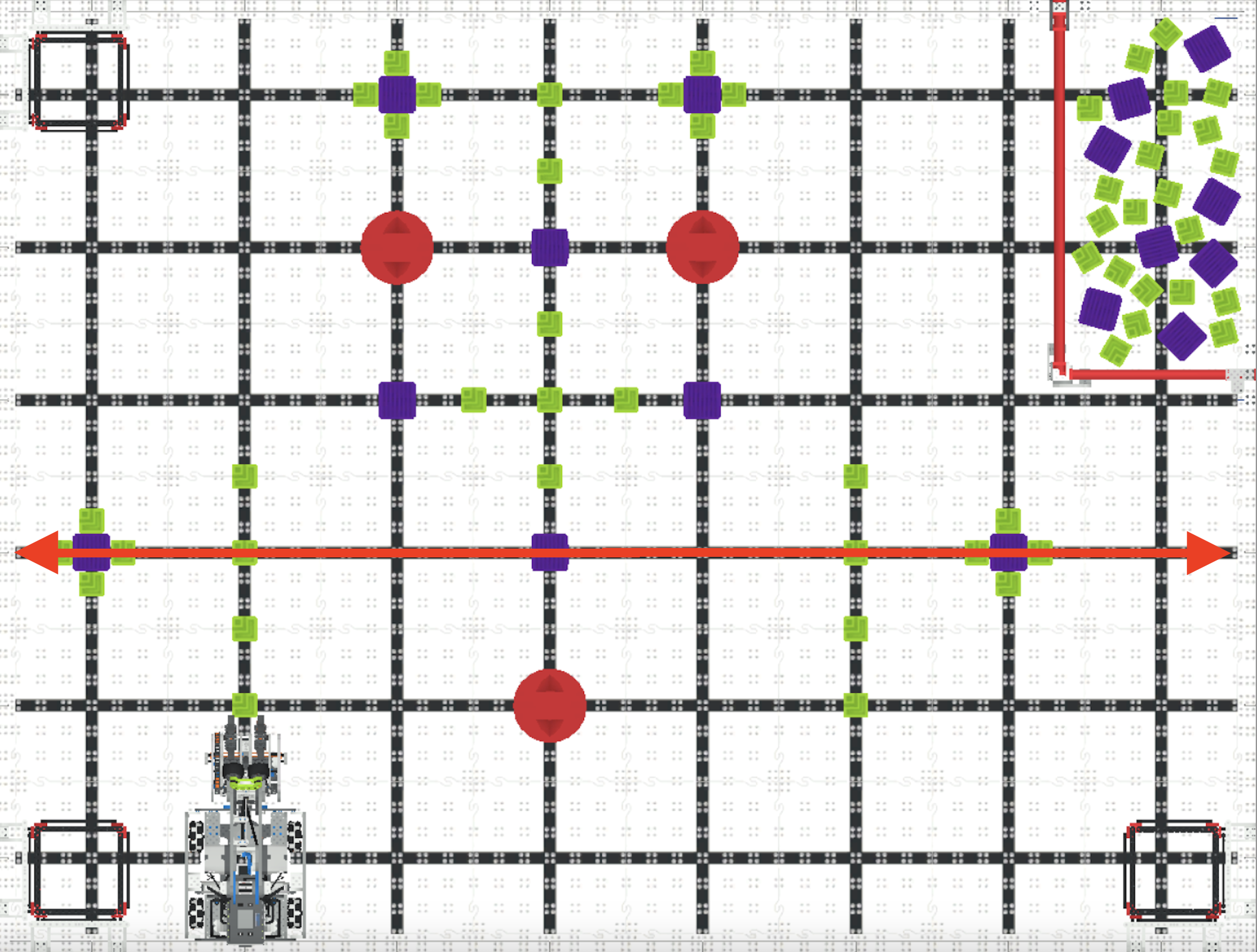

Das Feld besteht aus sieben komplett schwarzen Quadraten und ist zwei halbe Quadrate breit.

Insgesamt ist das Feld 2,4 m (~8 Fuß) breit.

Hinweise zur Messung

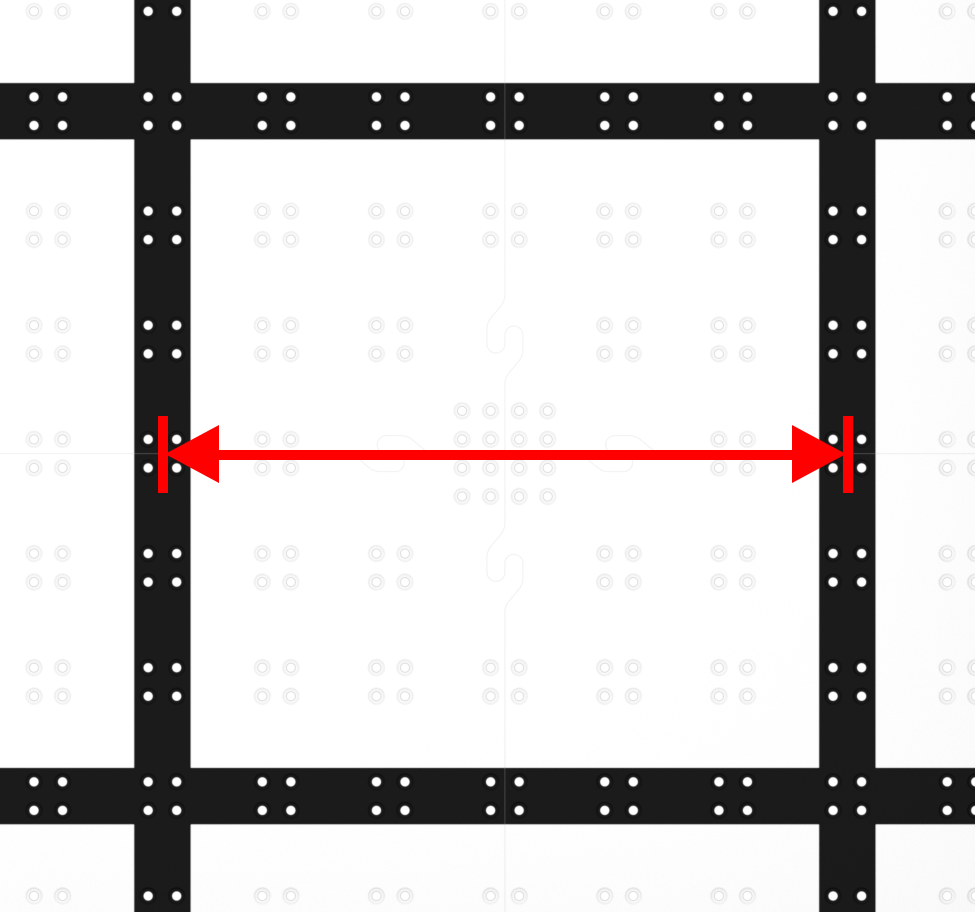

Jede vollständige Quadratmessung beginnt und endet in der Mitte der schwarzen Linie auf der Kachel.

Diagramm zur Veranschaulichung der VIQC-Vollvolumenspezifikationen für die Saison 2023–2024 in VEXcode VR, das Dimensionen und Anforderungen für die virtuelle Roboterprogrammierung in einem pädagogischen Kontext zeigt.

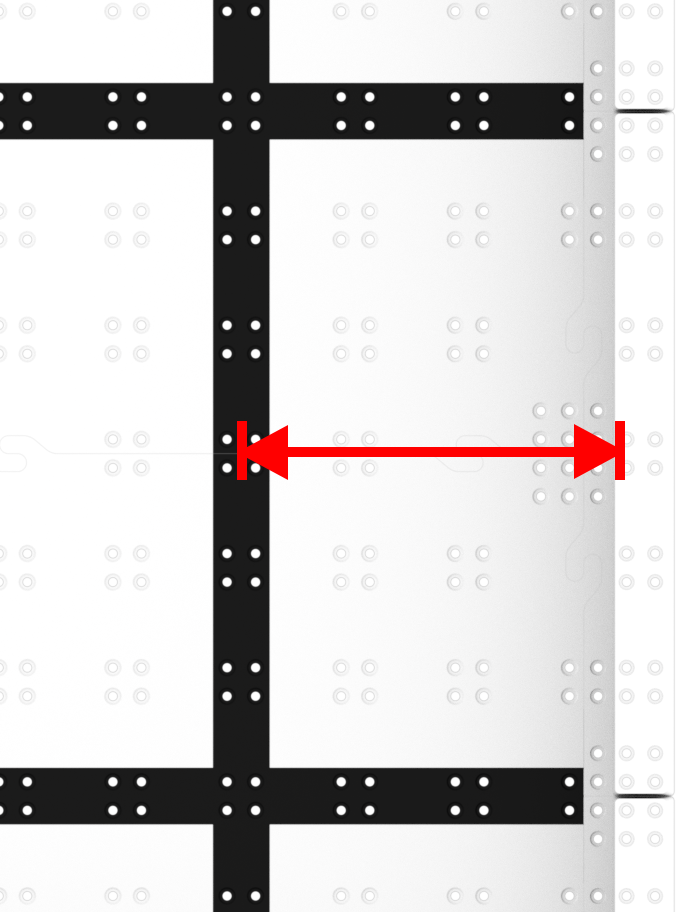

Jede Teilquadratmessung beginnt in der Mitte der schwarzen Linie und endet an der Innenkante der Wand.

Screenshot der VEXcode VR-Schnittstelle, die die VIQC Full Volume (2023–2024)-Programmierumgebung zeigt, mit einem blockbasierten Codierungslayout, das für die Vermittlung von Codierungskonzepten durch virtuelle Robotik entwickelt wurde.

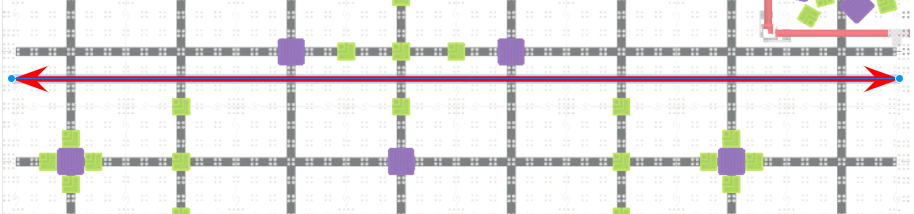

Die gesamten Feldmessungen beginnen und enden an der Innenkante der Wände.
