Verwendung des Stifts auf dem VR 123-Roboter – VEX-Bibliothek

Der VR 123-Roboter im 123 Playspace in VEXcode VR ist mit einem VR-Stift ausgestattet. Dadurch können Sie Ihren Projekten auf dem Feld Farben, Linien und Zeichnungen hinzufügen. Sie können die Stiftbreite und -farbe anpassen, den Stift zum Zeichnen nach oben und unten bewegen und mit dem Stift Bereiche auf dem Feld mit Farbe füllen.

Einstellen der Stiftbreite

VEXcode VR 123-Arbeitsbereich mit dem 123-Roboter im Spielbereich und Stiftbefehlsblöcken im Projektbereich

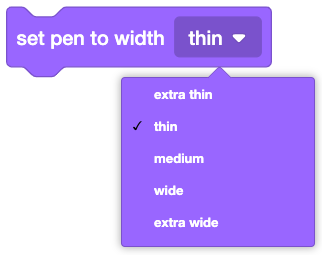

Der Block [Stiftbreite festlegen] wird verwendet, um die Breite der vom Stift auf dem VR 123-Roboter gezeichneten Linie anzupassen. Die Standardbreite ist auf dünn eingestellt.

Die Linie kann feiner gestaltet werden, indem die Stiftbreite auf „extra dünn“ eingestellt wird, oder breiter, indem die Stiftbreite auf „mittel“, „breit“ oder „extra breit“ eingestellt wird.

VEXcode VR-Blöcke zum Bewegen des 123-Roboters beim Zeichnen mit dem Stiftwerkzeug

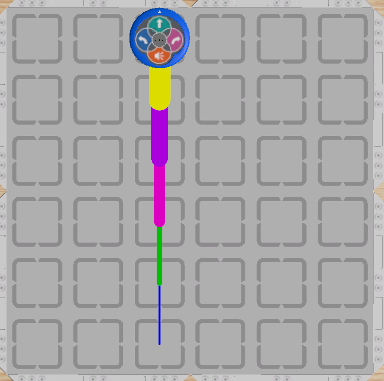

Dieses Bild zeigt ein Beispiel für den Unterschied in der Linienstärke von „extra dünn“ (unten) bis „extra breit“ (oben).

Den Stift bewegen

VEXcode VR 123-Arbeitsbereich mit dem 123-Roboter im Spielbereich und Stiftblöcken im Projektbereich

Um mit dem Stift auf dem VR 123-Roboter zu zeichnen, müssen Sie den Stift mit dem Block [Stift bewegen] nach unten auf das Feld bewegen.

Die Standardeinstellung für den Stift ist „oben“, d. h. er zeichnet nicht auf dem Feld.

VR 123 Roboter mit abgesenktem Stift auf dem VEXcode VR 123 Spielbereich, bereit zum Zeichnen

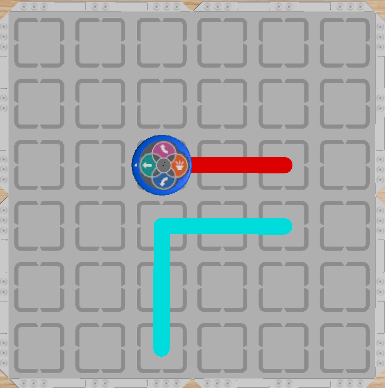

Dieses Bild zeigt ein Beispiel, bei dem der Stift zwischen „unten“ und „oben“ bewegt wurde, um Linien zu zeichnen und einen Abstand dazwischen zu lassen.

VEXcode VR-Arbeitsbereich mit dem 123-Roboter im Playground zum Testen von Stiftbefehlen

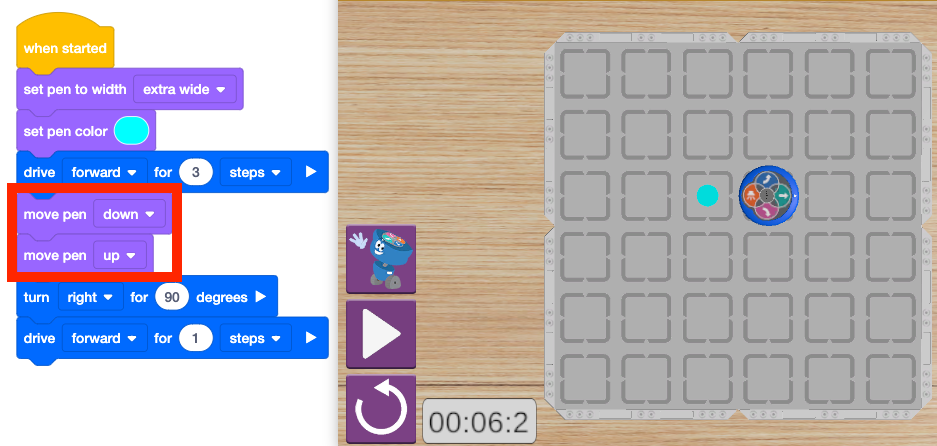

Wenn Sie den Stift „nach unten“ und dann sofort nach „oben“ bewegen, wird ein Punkt auf dem Feld gezeichnet, wie in diesem Bild gezeigt.

Festlegen der Stiftfarbe

VR 123 Roboter im VEXcode VR-Spielbereich mit abgesenktem Stift zum Zeichnen

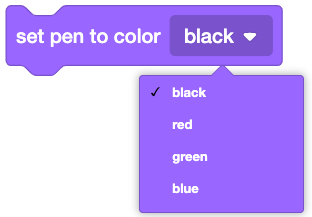

Es gibt zwei Möglichkeiten, die Stiftfarbe anzupassen. Die erste besteht darin, den Block [Stiftfarbe festlegen] zu verwenden, um die Stiftfarbe auf eine von vier voreingestellten Grundfarben einzustellen – Schwarz, Rot, Grün oder Blau.

Die Standardfarbe für den Stift des VR 123 Robot ist Schwarz.

VEXcode VR 123-Arbeitsbereich mit den Blöcken, die zum Programmieren des Roboters mit dem Stift verwendet werden

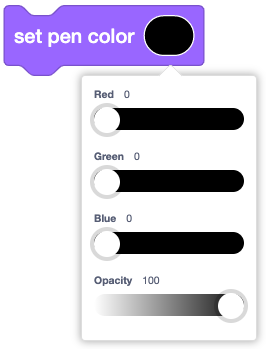

Sie können auch den Block [Stiftfarbe festlegen] mit Farbschiebereglern verwenden, um die Stiftfarbe auf einen beliebigen Farbton einzustellen.

Bewegen Sie die Schieberegler innerhalb des Blocks, um die Rot-, Grün- und Blauwerte anzupassen.

Bewegen Sie den Deckkraft-Schieberegler, um anzupassen, wie einfarbig oder durchscheinend Ihre Farbe auf dem Feld erscheint.

VEXcode VR 123 Playspace zeigt den 123-Roboter, der mit Stift-Befehlsblöcken einen Pfad zeichnet

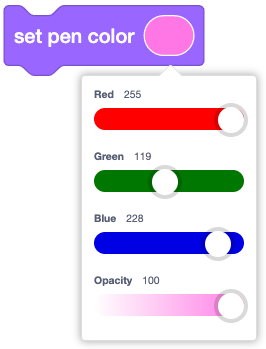

Wenn die Schieberegler bewegt werden, ändert sich die Farbe im Block [Stiftfarbe festlegen], um diese Farbkombination widerzuspiegeln.

Bewegen Sie die Schieberegler weiter, bis die gewünschte Farbe erstellt ist.

Der VEXcode VR 123-Arbeitsbereich zeigt Blöcke, die den Stift absenken und den 123-Roboter zum Zeichnen im Spielbereich steuern.

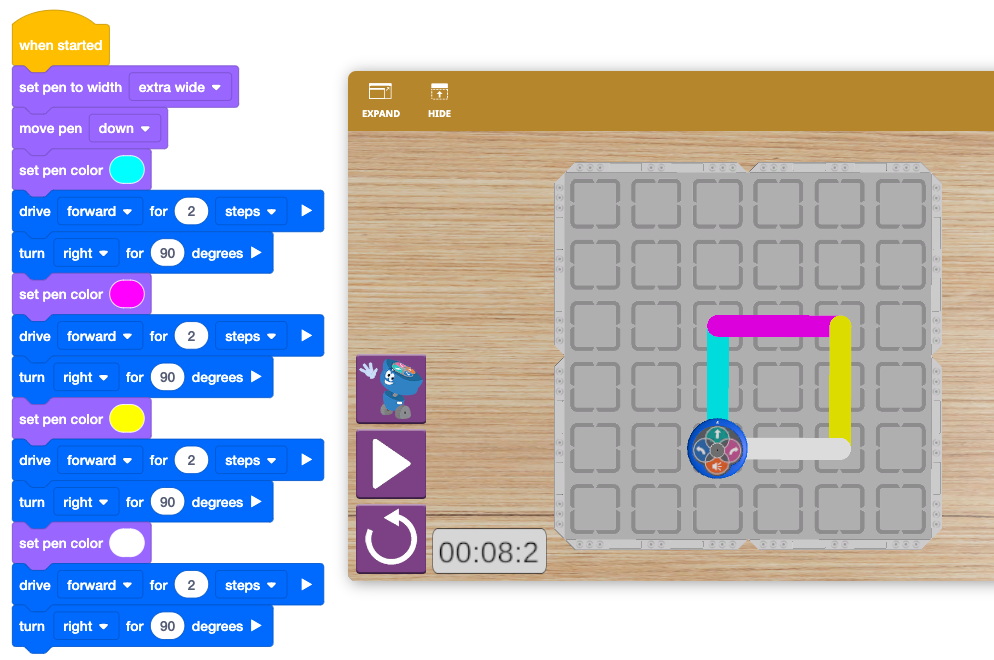

In diesem Beispiel wird der Block [Stiftfarbe festlegen] zum Zeichnen eines mehrfarbigen Quadrats verwendet.

Einen Bereich mit Farbe füllen

Der VEXcode VR 123-Arbeitsbereich zeigt den 123-Roboter im Spielbereich und Stiftbefehlsblöcke im Codierungsbereich.

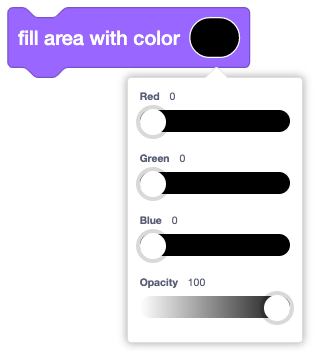

Sie können auch den Stift des VR 123-Roboters verwenden, um einen Bereich auf dem Feld einzufärben, indem Sie den Block [Bereich mit Farbe füllen] verwenden.

Bewegen Sie die Schieberegler innerhalb des Blocks, um die Rot-, Grün- und Blauwerte anzupassen.

Bewegen Sie den Deckkraft-Schieberegler, um anzupassen, wie einfarbig oder durchscheinend Ihre Farbe auf dem Feld erscheint.

Bewegen Sie die Schieberegler weiter, bis die gewünschte Farbe erstellt ist.

VEXcode VR 123-Arbeitsbereich mit Stiftbefehlsblöcken und dem 123-Roboter im Spielbereich

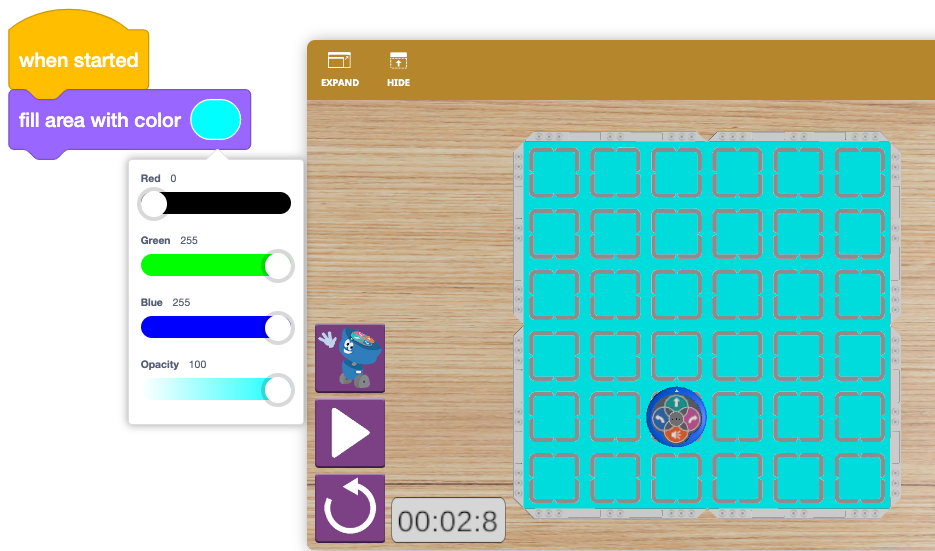

In diesem Beispiel wurde der Block [Bereich mit Farbe füllen] verwendet, um das Feld einzufärben. Mit dieser Funktion können Sie auch Formen einfärben, die Sie mit dem Stift gezeichnet haben.
