Nomenklatura šroubů
Šrouby používají systém číslování k rozlišení průměru závitu, závitů na palec a také délky závitu. Existují dva hlavní systémy číslování šroubů, standardní a metrický systém.
Standardní šrouby VEX
Šrouby VEX využívají standardní systém a první číslo uvedené na šroubu VEX je průměr závitu. Další je hodnota závitů na palec a následuje odpovídající délka závitu. Například šroub #8-32 x ¼” má průměr závitu 0,164” (#8), 32 závitů na palec a délku závitu 0,25”.
|
Ekvivalent palce pro číslované šrouby |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
| #0 | #1 | #2 | #3 | #4 | #5 | #6 | #8 | #10 | #12 |
| 0,060" |
0,073” |
0,086” |
0,099” |
0,112” |
0,125” |
0,138” |
0,164” |
0,190” |
0,216” |

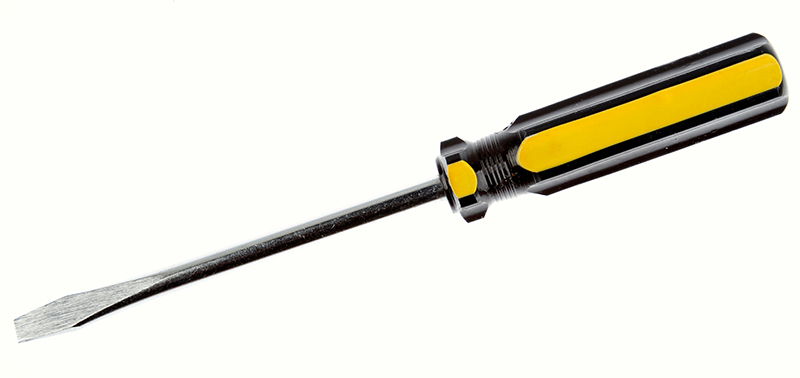

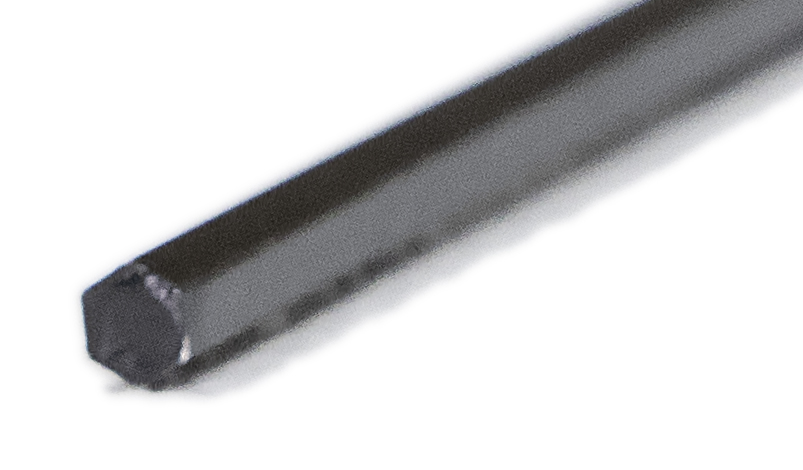

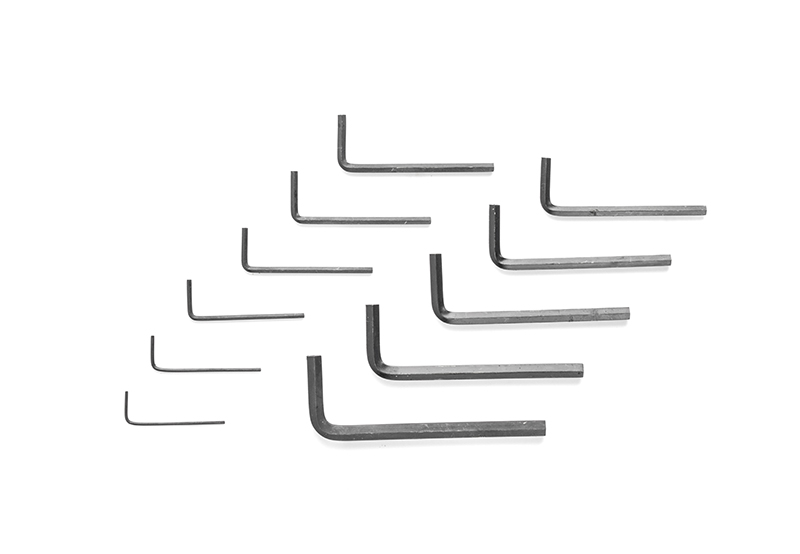

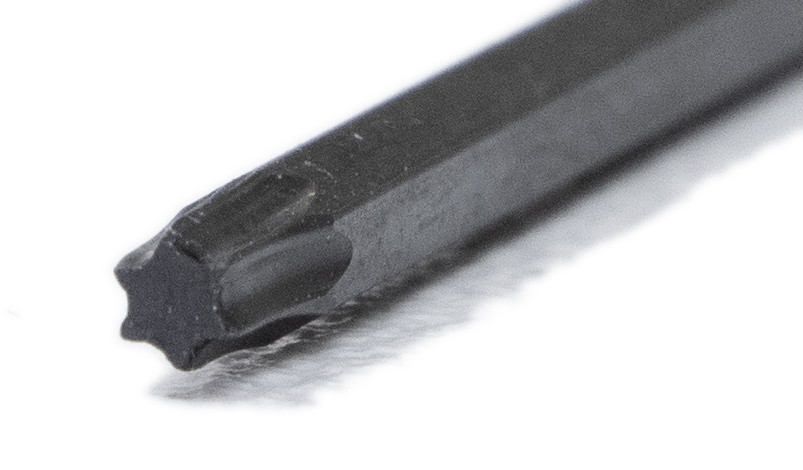

Jak možná víte, šrouby lze utahovat pomocí mnoha nástrojů. Ty sahají od standardního systému nástrojů, který využívá Phillips a Flatheads, až po metrické použití šestihranných klíčů. Produkty VEX často používají nástroje Torx nebo šrouby Star Drive. VEX používá šrouby s hvězdicovým pohonem nejčastěji, protože ty mají tendenci se neodtrhávat tak snadno, jak by mohly některé metrické nebo standardní šrouby.
| Norma | Metrický | Hvězdný pohon |
|---|---|---|
Jak zajistit šrouby a matice

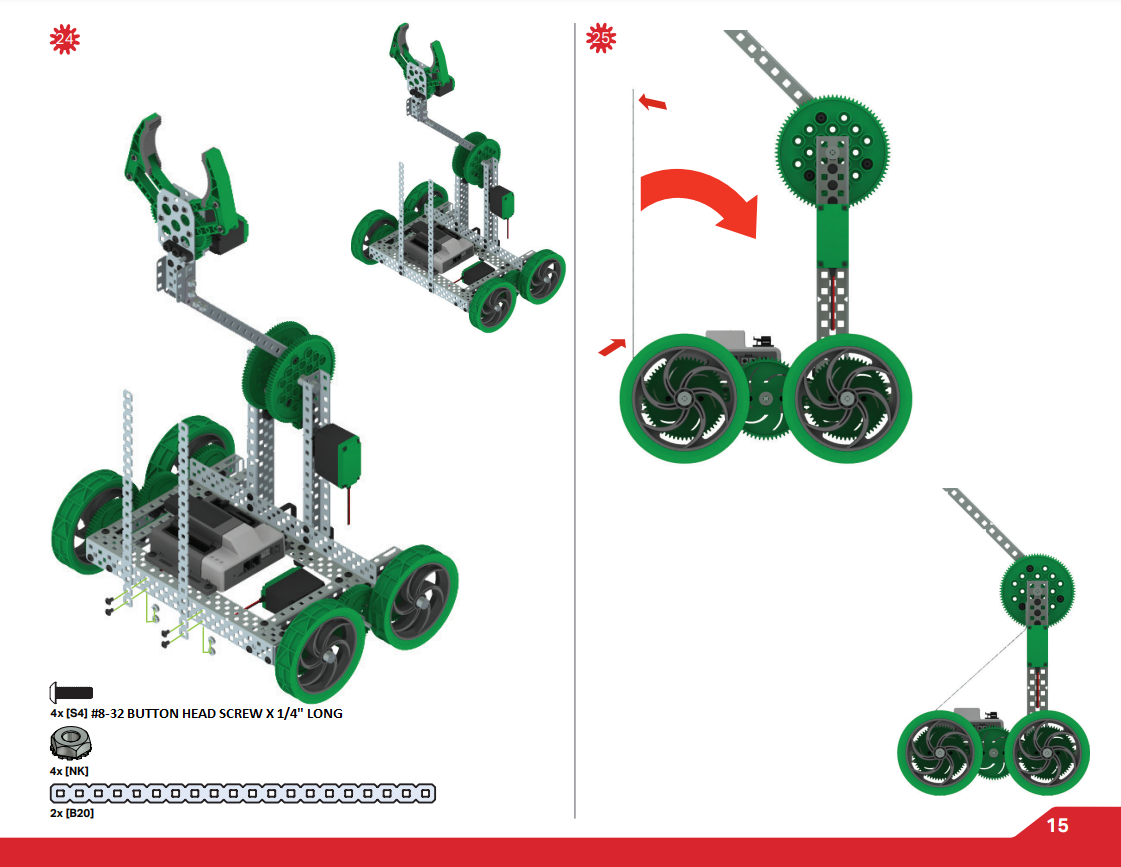

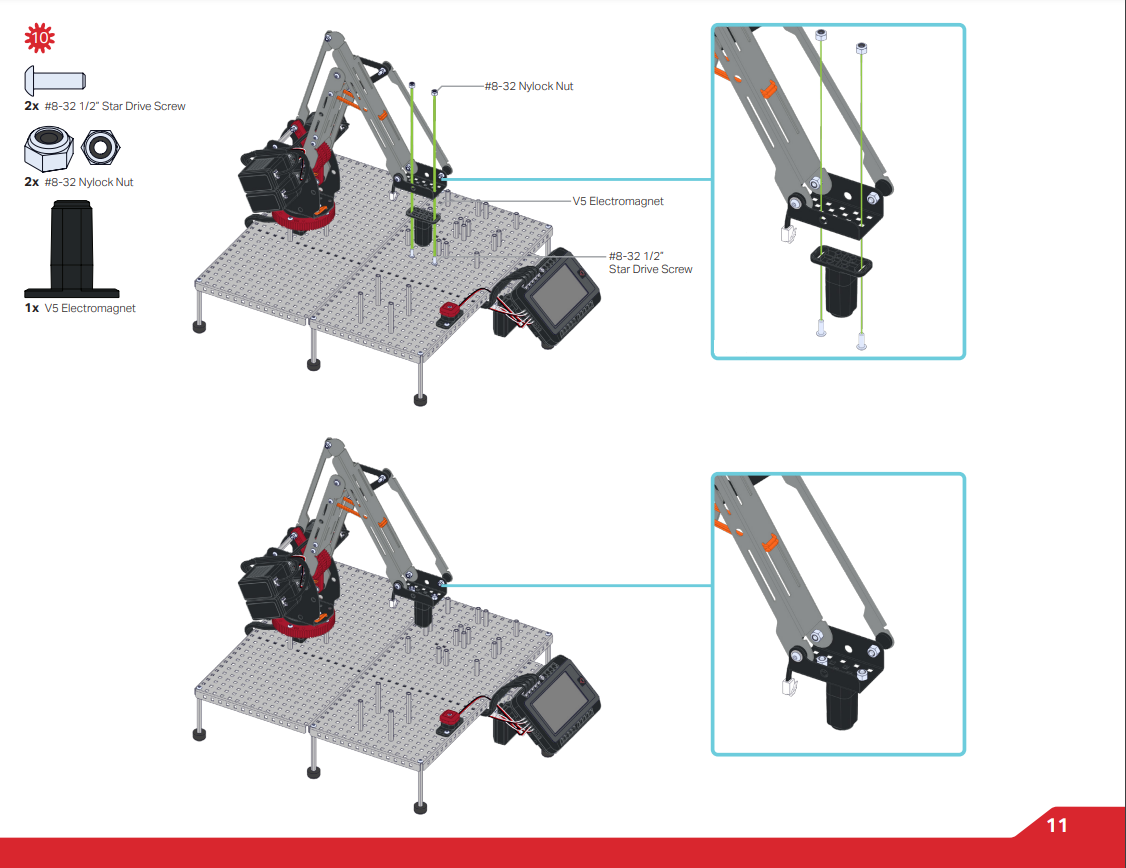

Šrouby lze upevnit na matice pomocí výše uvedených kompatibilních nástrojů. Chcete-li to demonstrovat, podívejte se na video níže. Klíčovým postřehem z videa použitelného pro stavbu VEX a skutečný život je rčení „správně-utáhnout, vlevo-uvolnit“ pro utahování nebo povolování šroubů. Více informací o nástrojích ze sady naleznete tomto článku z knihovny VEX pro nástroje sady V5, v tomto článku z knihovny VEX pro nástroje sady EXP nebo v tomto článku z knihovny VEX pro nástroje sady V5 Workcell.
Styly šroubů
Produkty VEX používají dva různé styly šroubů. První, často méně používaný, ale stále stejně důležitý, je stavěcí šroub.

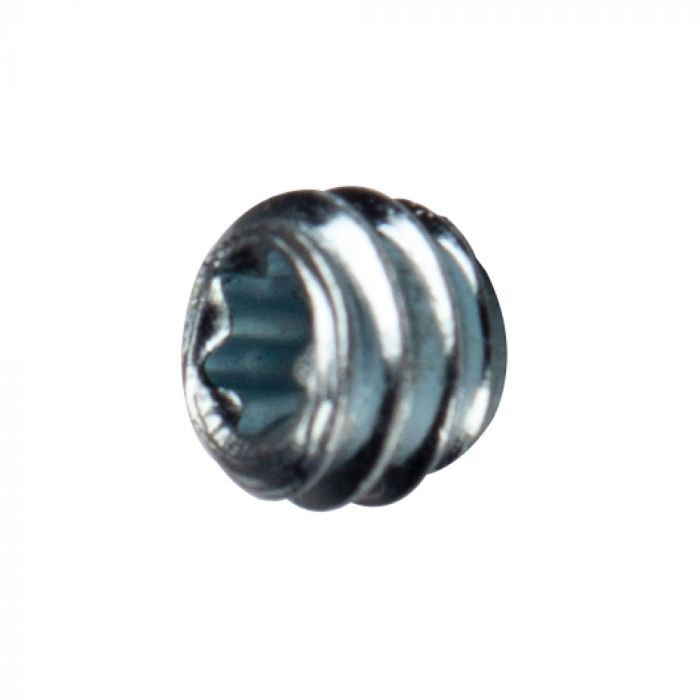

Stavěcí šroub se liší od běžného šroubu, protože nemá „hlavu“. Stavěcí šroub je dodáván v jedné velikosti se dvěma různými hlavami, #8-32 x 0,125” Star Drive. Tyto stavěcí šrouby se často dodávají v objímkách hřídele, upínacích objímkách hřídele a lze je zašroubovat do distančních sloupků.
Druhým typem šroubu je široce uznávaný šroub Hex a Star Drive Screw (tyto šrouby mají hlavu ve srovnání se stavěcím šroubem, která ji nemá).
Šrouby jsou k dispozici v různých délkách včetně:
- #6-32 x ¼” a #6-32 x ½”
- #8-32 x ¼” až #8-32 x 2”.
- #6-32 x ½”, #8-32 x ¼” a #8-32 x ½”
Pojistné šrouby. Pojistné šrouby mají na části závitu nylonový povlak, který zabraňuje jejich povolení.
Tato tabulka ukazuje systém pojmenování používaný se šrouby typu Star Drive. Tato tabulka vám ukazuje maximální točivý moment povolený každou velikostí šroubu.
|
Velikost hvězdy |
Ukažte na bod (S) (mm) |
šroub (D) |
MAX točivý moment (Nm) |
|---|---|---|---|
|
T6 |
1.6 |
M2 |
0.75 |
| T7 | 2 | M2.5 |
1.4 |
| T8 | 2.3 | M2.5 | 2.2 |
| T9 | 2.5 | M3 | 2.8 |
| T10 | 2.7 | M3 & M3,5 | 3.7 |
| T15 | 3.3 | M3,5 & M4 | 6.4 |
| T20 | 3.8 | M4 & M5 | 10.5 |
| T25 | 4.4 | M4,5 & M5 | 15.9 |
| T27 | 5 | M4,5 & M5 & M6 | 22.5 |
| T30 | 5.5 | M6 & M7 | 31.1 |
| T40 | 6.6 | M7 & M8 | 54.1 |
| T45 | 7.8 | M8 & M10 | 86.2 |
| T50 | 8.8 | M10 | 132 |
| T55 | 11.2 | M12 | 252 |
| T60 | 13.2 | M14 | 437 |
| T70 | 15.5 | M16 | |
| T80 | 17.6 | M18 | |
| T90 | 19.9 | M20 | |
| T100 | 22.1 | M22 |
Šrouby se dodávají ve dvou typech hlav: Hex Drive a Star Drive

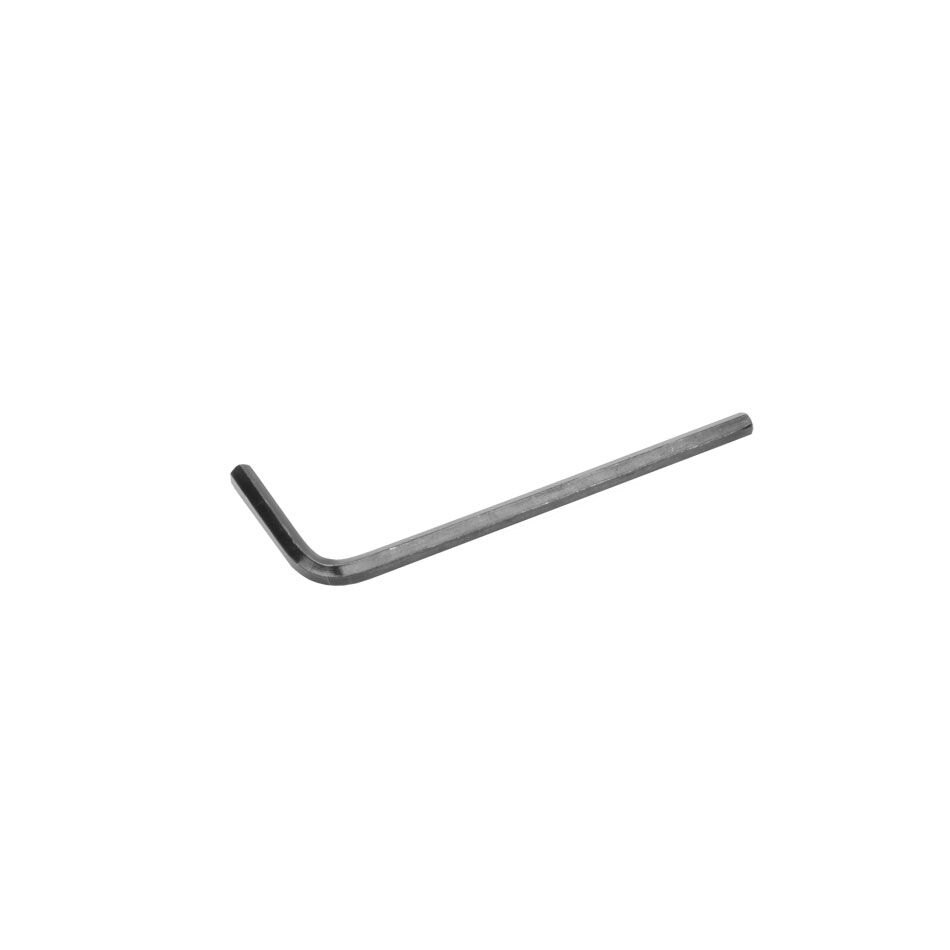

- šestihranný unášecí šroub #6-32 nebo #8-32, který se utahuje šestihranným klíčem 5/64” a 3/32”

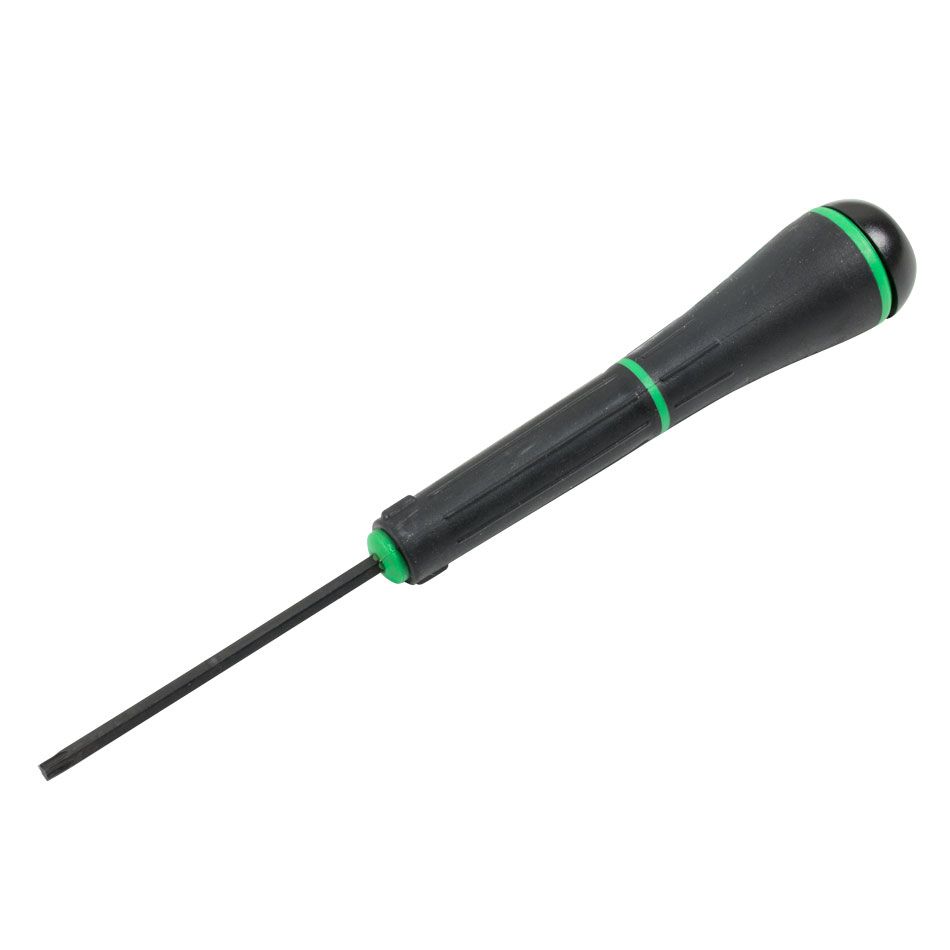

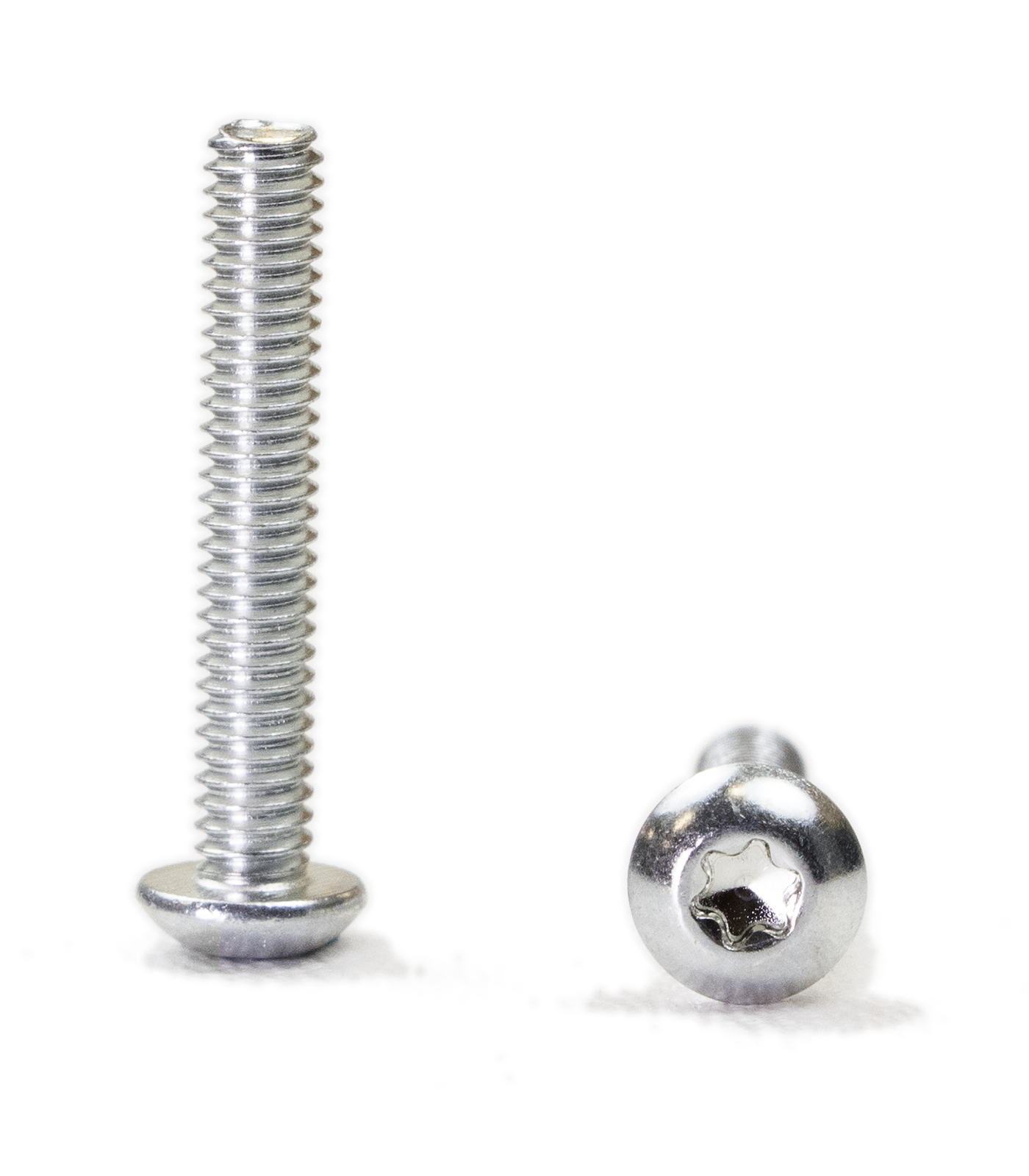

- šroub #8-32 Star Drive, který se utahuje pomocí klíče T15 Star Drive nebo šroubováku T15 Star Drive.

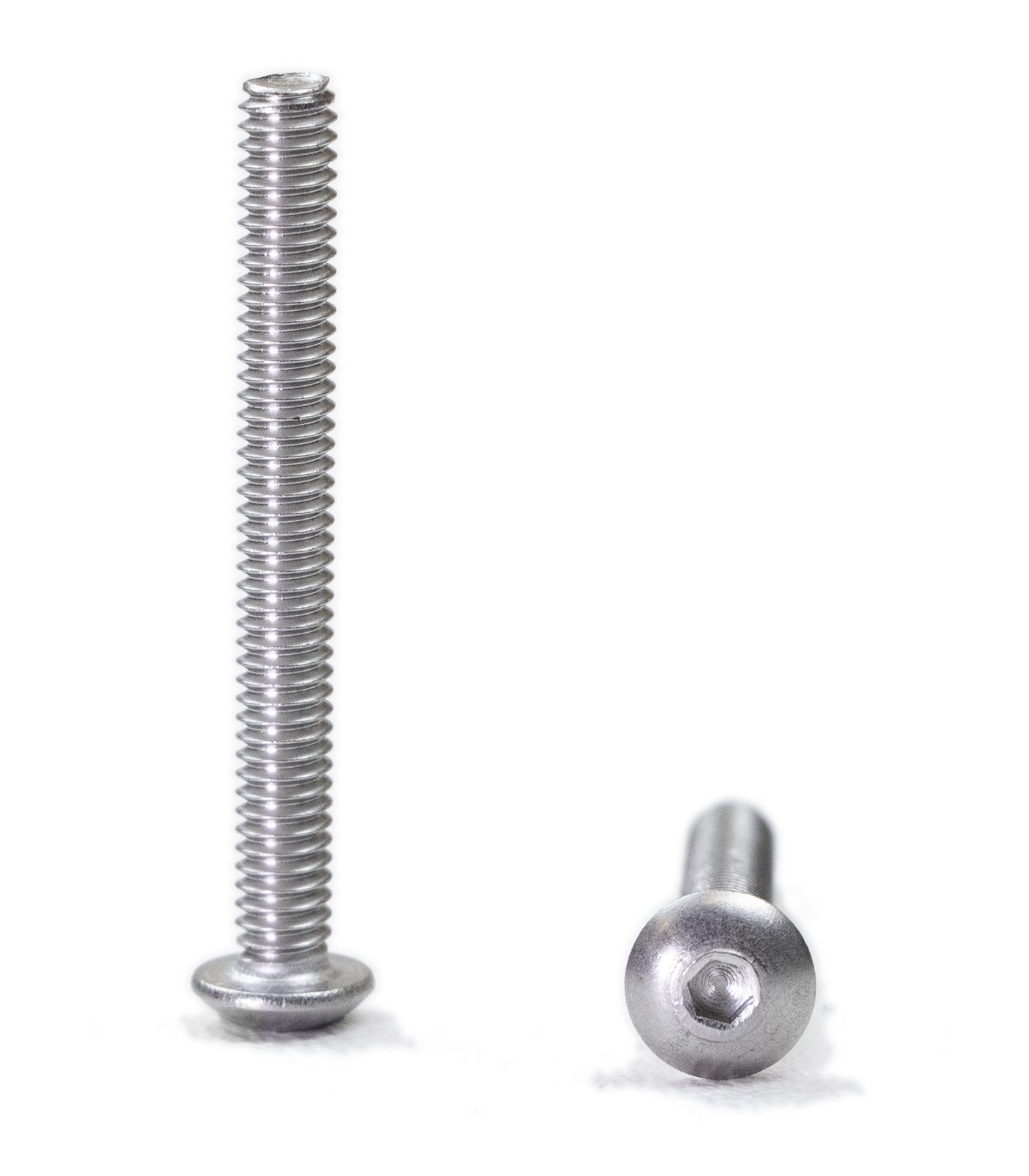

| #6-32 Šroub s šestihrannou hlavou | #8-32 Šroub s šestihrannou hlavou | #8-32 Šroub hvězdicového pohonu |

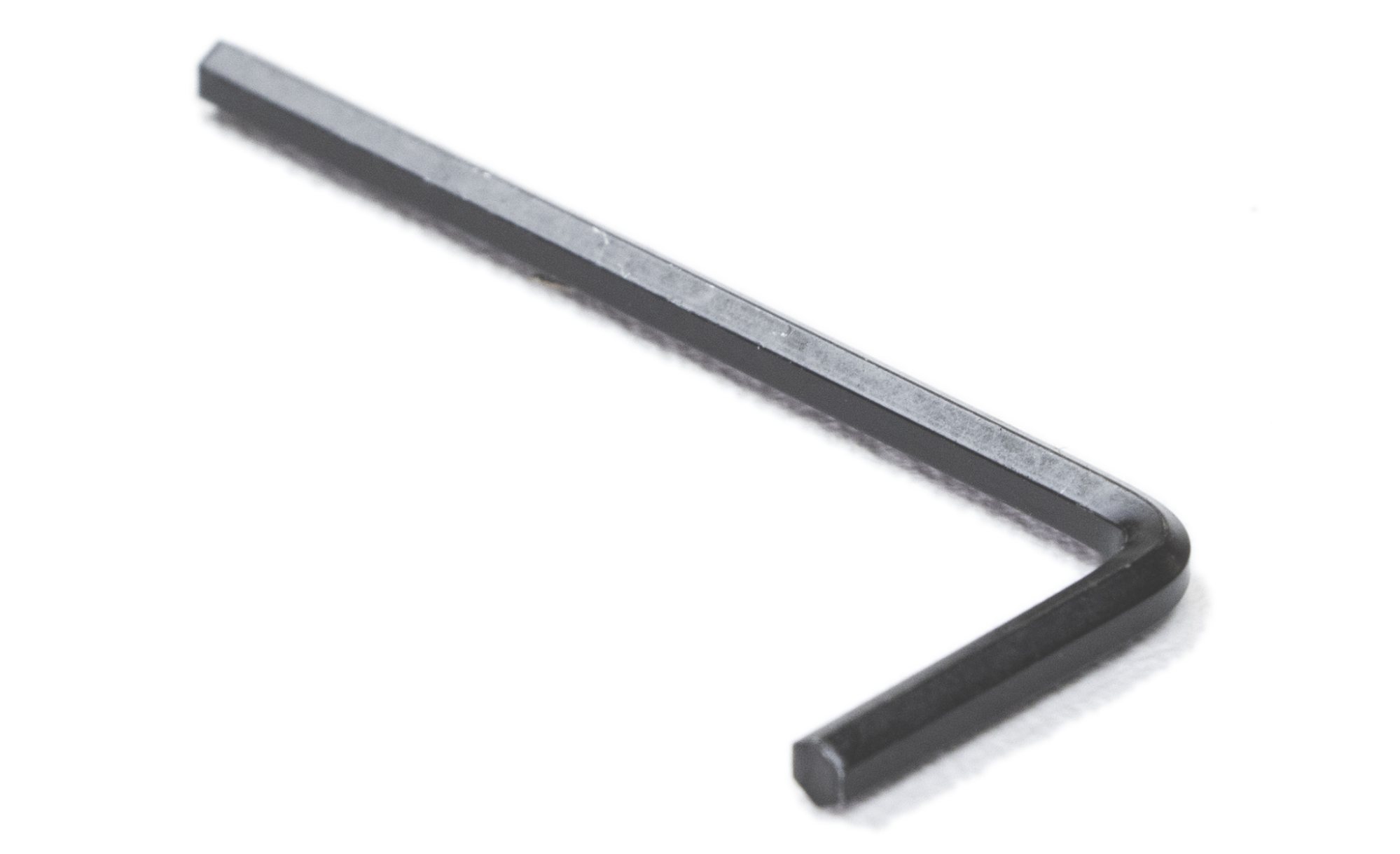

| 5/64” šestihranný klíč | 3/32” šestihranný klíč | Klíč T15 Star Drive |
|
|
|
Informace o materiálu a aplikace
Než začnete šroub používat, je důležité se naučit, jak vybrat délku šroubu. Podívejte se na toto video, kde se dozvíte více o výběru nejlepší délky šroubu pro vaši stavbu.
Inteligentní motory V5 a všechny standardní matice a podpěry VEX
-
#8-32 Materiál šroubu hvězdicového pohonu: legovaná ocel
- Šrouby SAE třídy 8
- Pevnost v tahu 150 000 PSI
- Navrženo tak, aby vydrželo velké množství točivého momentu, což umožňuje stavitelům skutečně „uzamknout“ jejich mechanismy
- Kompatibilní s motory V5 Smart Motors a všemi standardními maticemi a distančními prvky VEX
Inteligentní motory V5 a všechny standardní matice a podpěry VEX
-
#8-32 Materiál šroubu se šestihrannou hlavou: Vysoce pevná nerezová ocel bez povrchové úpravy
- Kompatibilní s motory V5 Smart Motors a všemi standardními maticemi a distančními prvky VEX
-
#8-32 Pojistné šrouby
- Nechte na jejich nitě použít zajišťovač nití
- Pojistka závitu pomůže udržet šroub na místě
- Může být použit přibližně 10-15krát a stále si zachová pevný zámek
- Poskytují podobnou funkci jako Nylock Nuts VEX

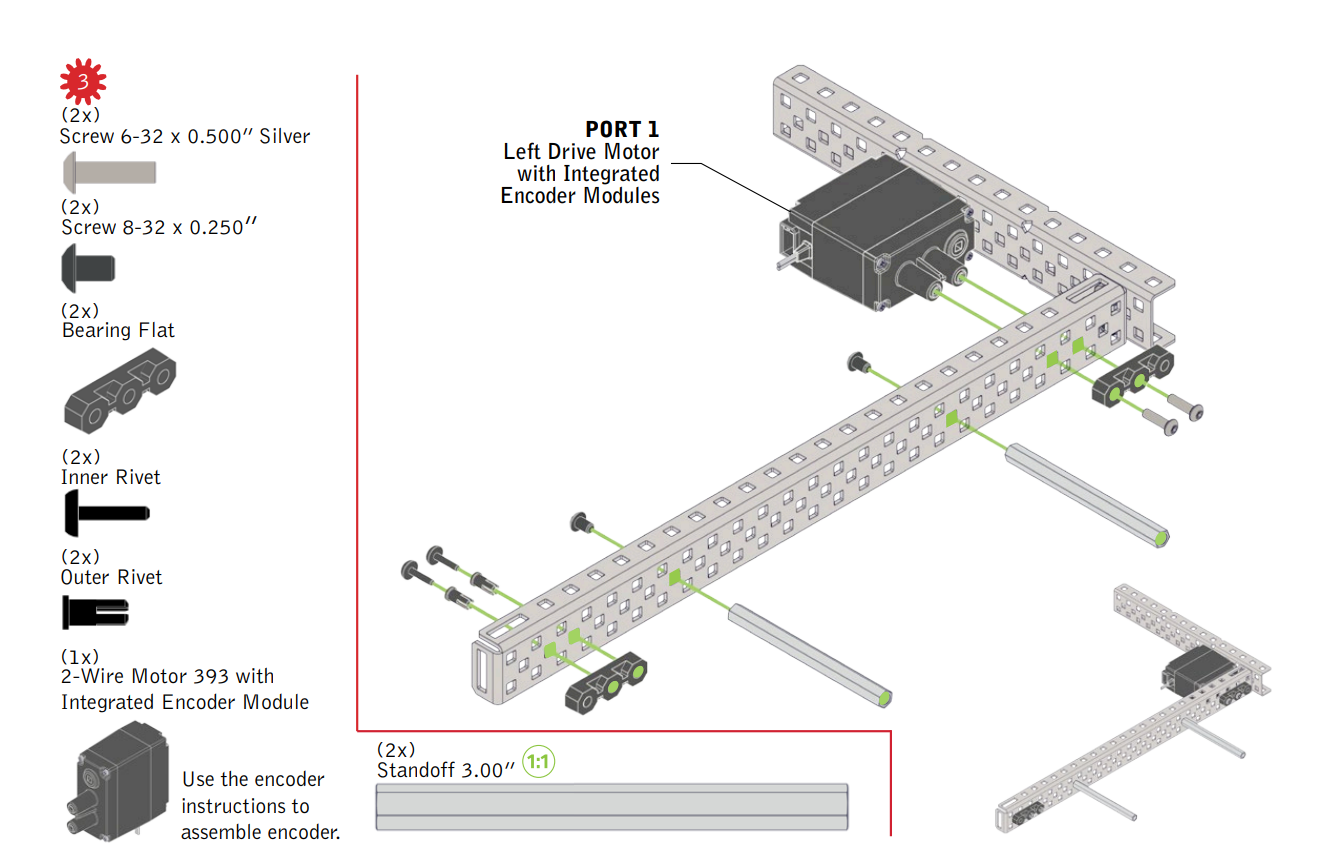

Používejte pouze pro motory a serva VEX Cortex
-
#6-32 Materiál šroubů: Vysoce pevná nerezová ocel bez povrchové úpravy
- Kompatibilní s motory a servy 393
- #6-32 Pojistné šrouby
- Nechte na jejich nitě použít zajišťovač nití
- Pojistka závitu pomůže udržet šroub na místě
- Může být použit přibližně 10-15krát a stále si zachová pevný zámek
- Poskytují podobnou funkci jako Nylock Nuts VEX
Všechny standardní matice a distanční sloupky VEX
-

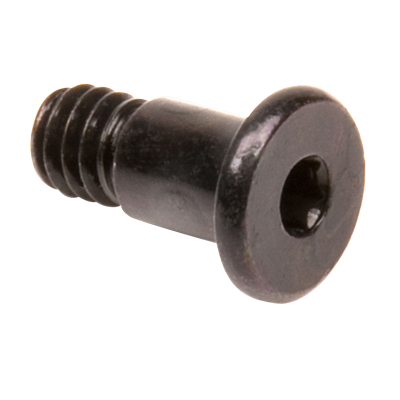

Materiál ramenního šroubu: Vysoce pevná nerezová ocel bez povrchové úpravy
- Kompatibilní se všemi standardními maticemi a distančními prvky VEX
- Vyrobte čepy s nízkým sklonem z kovu VEX
- Navrženo tak, aby se pohodlně vešlo do čtvercového otvoru VEX a umožňovalo otáčení několika vrstev kovu
- 0,176" průměr x 0,20" dlouhé rameno
- 3/32" šestihranný klíč VEX
Všechny standardní matice a distanční sloupky VEX
-
Paletový šroub Materiál: Plast
- Kompatibilní se všemi standardními maticemi a distančními prvky VEX
- Stejná velikost (#8-32) jako standardní šrouby VEX, pouze mají rýhovanou hlavu o průměru 0,428", takže je lze utáhnout nebo povolit rukou
- Skvělé pro aplikace, kde se šroub zasouvá nebo odstraňuje vícekrát, jako jsou přístupové panely robotů nebo držáky baterií. Nebo v situaci, kdy se upřednostňuje použití nástrojů, jako jsou určitá nastavení vzdělávání.
Kompletní seznam šroubů prodávaných společností VEX
Účelem této tabulky je vizualizovat celý seznam šroubů prodávaných společností VEX. Použití této tabulky může pomoci poskytnout nevídané alternativy k začlenění do vaší sestavy.
|
Styl šroubu |
Délka / typ šroubu |
Šroub |
SKU |
|---|---|---|---|
|
#8-32 Star Drive |
1/8" |
#8-32 x 1/8" Star Drive Set šroub (32 balení) |
276-6098 |
|
1/4" |
#8-32 x 1/4" Star Drive Šroub (100 kusů) |
276-4990 276-5006 |
|
|
3/8" |
#8-32 x 3/8" Star Drive Šroub (100 balení) |
276-4991 |
|
|
1/2" |
#8-32 x 1/2" Star Drive Šroub (100 kusů) |
276-4992 |
|
| 5/8" |
#8-32 x 5/8" Star Drive Šroub (100 balení) |
276-4993 |
|
| 3/4" |
#8-32 x 3/4" Star Drive Šroub (100 balení) | 276-4994 |
|
| 7/8" |
#8-32 x 7/8" Star Drive Šroub (100 balení) | 276-4995 |
|
| 1" |
#8-32 x 1 000" hvězdicový šroub (100 kusů) | 276-4996 |
|
| 1,25" |
#8-32 x 1,250" hvězdicový šroub (balení 50 kusů) | 276-4997 |
|
| 1,5" |
#8-32 x 1500" hvězdicový šroub (balení 50 kusů) | 276-4998 |
|
| 1,75" |
#8-32 x 1,750" hvězdicový šroub (balení 50 kusů) | 276-4999 |
|
| 2" |
#8-32 x 2 000" hvězdicový šroub (balení 25 kusů) | 276-5004 |
|
| 2,25" |
#8-32 x 2,250" Star Drive Šroub (25 kusů) | 276-8015 |
|
| 2,5" | #8-32 x 2 500" hvězdicový šroub (balení 25 kusů) | 276-8016 |
|
Styl šroubu |
Délka / typ šroubu |
Šroub |
SKU |
|---|---|---|---|
|
#8-32 šestihranný pohon |
1/4" |
#8-32 x 1/4" šroub (100 kusů)
|
275-1002 275-1260 |
|
3/8" |
#8-32 x 3/8" šroub (100 kusů) |
275-1003 | |
|
1/2" |
#8-32 x 1/2" šroub (100 kusů) |
275-1004 275-1261 |
|
| 5/8" |
#8-32 x 5/8" šroub (100 kusů) |
275-1005 |
|
| 3/4" |
#8-32 x 3/4" šroub (100 kusů) |
275-1006 |
|
| 7/8" |
#8-32 x 7/8" šroub (100 kusů) |
275-1007 |
|
| 1" |
#8-32 x 1 000" šroub (100 kusů) |
275-1008 |
|
| 1,25" |
#8-32 x 1,250" šroub (50 kusů) |
275-1009 |
|
| 1,5" |
#8-32 x 1500" šroub (balení 50 kusů) |
275-1010 |
|
| 1,75" |
#8-32 x 1,750" šroub (50 kusů) |
275-1011 |
|
| 2" | #8-32 x 2 000" šroub (25 kusů) | 275-1012 | |
|
Speciální šroub |
Palec |
1/2" šroub s palcem (50 kusů) |
275-1485 |
| Ramenní šroub |
#8-32 šrouby na rameno (balení 25 kusů) | 276-1408 | |
|
#6-32 šestihranný pohon |
1/4" |
#6-32 x 1/4" šroub (50 kusů) | 275-0659 |
| 1/2" |
#6-32 x 1/2" šroub (50 kusů) #6-32 x 1/2" zajišťovací šroub (100 kusů) |
275-1169 276-1958 |
