Než vzlétnete s dronem VEX AIR, budete muset připravit jak dron, tak i ovladač dronu VEX AIR. Postupujte podle níže uvedených kroků, abyste vše připravili k letu.

Nabijte baterie a ovladač

Začněte nabitím baterie dronu i ovladače, abyste se ujistili, že jsou nabité a připravené k použití.

Nabíjení baterie

Zapojte baterii do zdroje napájení pomocí portu USB-C. Podívejte se na tuto animaci, kde uvidíte, jak se kabel USB-C zapojuje do baterie.

Doporučuje se používat nabíjecí USB Hub se čtyřmi krátkými USB kabely (AC) k nabíjení všech čtyř baterií najednou. Pokaždé, když použijete novou baterii, vložte vybitou baterii zpět do nabíječky, abyste měli vždy k dispozici nabité baterie. V tomto článku se dozvíte, kde se ve vaší sadě nacházejí nabíjecí adaptéry.

Kabel USB-C se připojuje k portu USB-C ovladače.

Nabíjení ovladače

Zapojte ovladač do zdroje napájení nebo počítače pomocí kabelu USB připojeného k portu USB-C na ovladači. Kontrolka bude během nabíjení blikat červeně.

Poznámka: Ovladač se bude nabíjet rychleji, když je připojen ke zdroji napájení. Součástí sady je jedna USB nabíječka a delší USB kabely, které umožňují nabíjení baterií i ovladače prostřednictvím zdroje napájení. V tomto článku se dozvíte, kde se ve vaší sadě nacházejí nabíjecí adaptéry.

Aktualizace firmwaru

Jakmile jsou baterie a ovladač nabité, můžete aktualizovat firmware, abyste zajistili, že dron a ovladač budou fungovat podle očekávání.

Ovladač dronu VEX AIR se zobrazuje vlevo s kabelem USB zapojeným do portu USB-C a připojeným k notebooku vpravo.

Aktualizace řídicí jednotky

Připojte ovladač k počítači pomocí kabelu USB. Postupujte podle kroků v tomto článku a aktualizujte firmware řídicí jednotky.

Ovladač dronu VEX AIR vlevo je zobrazen s koncem kabelu USB-A připojeným k dronu VEX AIR vpravo. Konec kabelu s USB-C konektorem je připojen k zadní straně dronu.

Aktualizace dronu

Připojte ovladač k počítači pomocí kabelu USB. Postupujte podle kroků v tomto článku a aktualizujte firmware dronu.

Instalace baterií

S nabitou baterií a aktualizovaným firmwarem jste připraveni vložit baterii do dronu VEX AIR:

Diagram znázorňuje baterii vedle Hornetu se šipkou, která ukazuje, že by měla být baterie vložena do přihrádky na baterii. Detailní pohled ukazuje, že ikona šipky na baterii by měla směřovat nahoru, aby se baterie správně připojila.

Vložte baterii do dronu šipkou Nahoru směrem nahoru.

Poznámka: Dron se automaticky zapne po vložení baterie.

Nainstalujte joysticky ovladače

Pro snadnější ovládání dronu během letu nainstalujte joysticky:

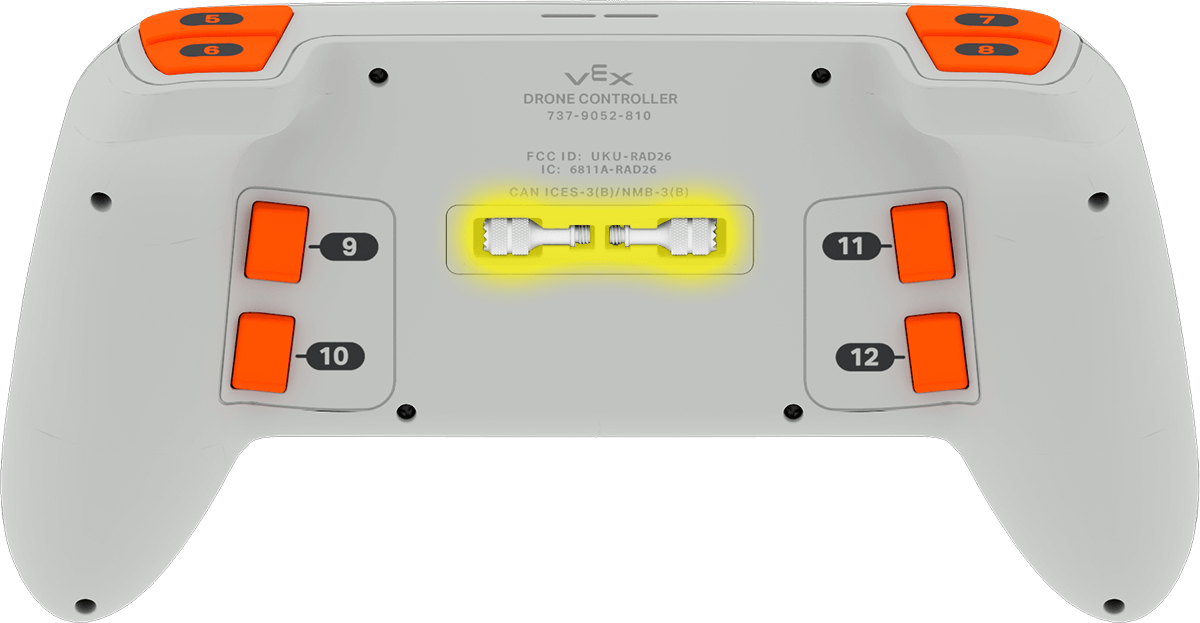

Je zobrazena zadní strana ovladače se dvěma joysticky uloženými ve dvou malých přihrádkách. Joysticky jsou zvýrazněny, aby bylo zřejmé, že je nutné je před použitím odejmout.

Odstraňte joysticky uložené na zadní straně ovladače.

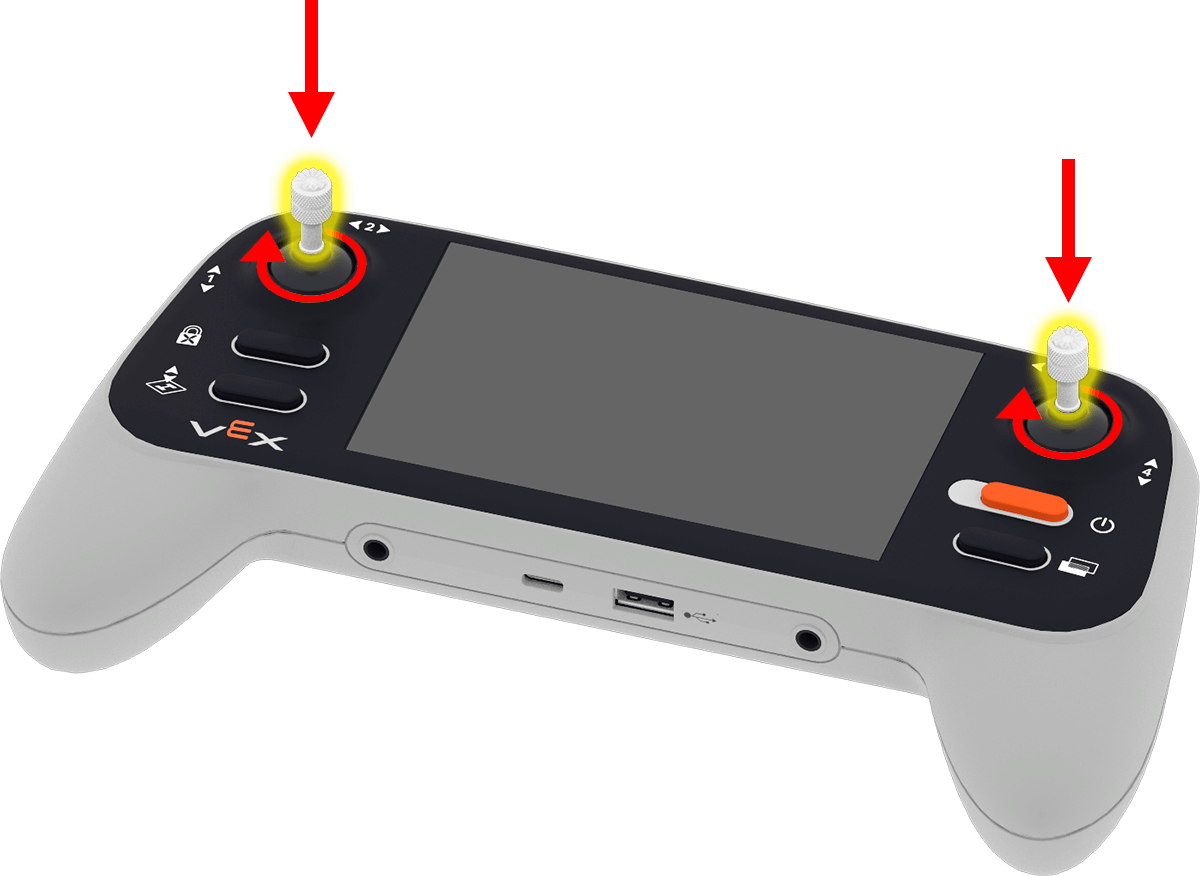

Diagram ukazuje dva joysticky zašroubované do držáků na přední straně ovladače. Na každé straně obrazovky ovladače je jeden držák joysticku a šipka ukazuje, že by se měly zašroubovat ve směru hodinových ručiček.

Každý joystick zašroubujte do jeho držáku na přední straně ovladače otáčením ve směru hodinových ručiček.

Spárování dronu a ovladače

Dále spárujte ovladač s dronem, aby spolu mohly komunikovat během letu:

Zapněte ovladač stisknutím a podržením tlačítka Napájení , dokud LED indikátor nezačne bíle blikat, poté tlačítko uvolněte. Tato animace ukazuje, jak se tento proces používá k zapnutí ovladače. Po zapnutí ovladače se jeho LED indikátor změní na jednu ze dvou barev:

Zelená – Baterie ovladače je nabita nad 20 %.
Červená – Baterie ovladače je nabita na 20 % nebo méně.

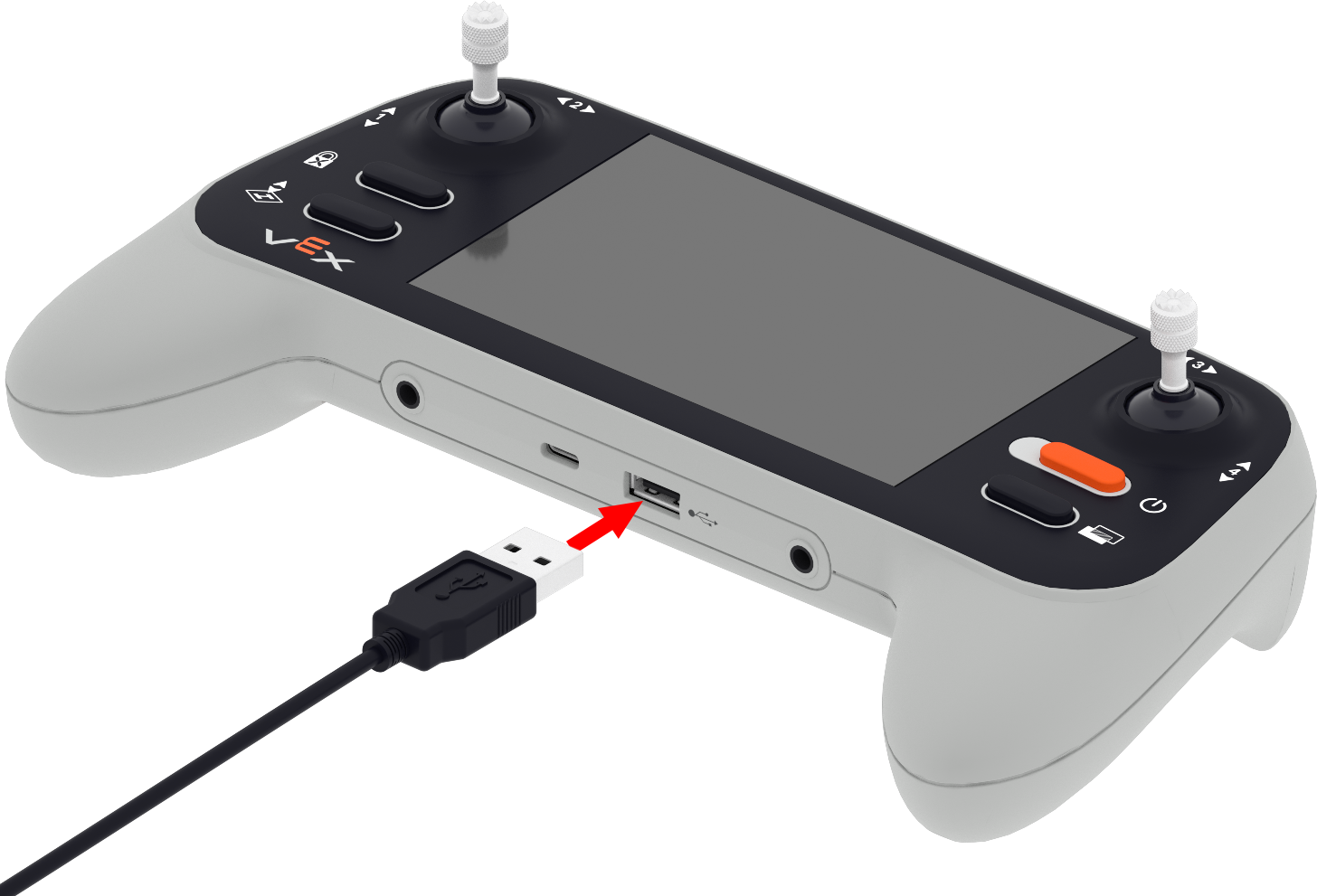

Kabel USB-A se připojuje k portu USB-A ovladače.

Připojte kabel USB-A k portu USB-A ovladače.

Druhý konec kabelu se připojuje k portu USB-C na Hornetu.

Druhý konec zapojte do USB-C portu dronu.

Ovladač je zobrazen zapnutý a s kabelem USB-A připojeným k dronu. Na obrazovce se zobrazí ikona kabelového připojení, která zobrazuje kabel používaný k připojení ovladače k dronu.

Jakmile se ovladač zahájí párování s dronem, na obrazovce se krátce zobrazí obrázek kabelového připojení. Ikona USB se také zobrazí vlevo, když je ovladač připojen k dronu.

Jakmile blikají oba LED indikátory na ovladači i dronu a na obrazovce ovladače je viditelný živý přenos z dopředného vizuální senzoru dronu, byly oba přístroje úspěšně spárovány. Tato animace ukazuje proces párování.

Váš dron VEX AIR je nyní připraven k letu!
