Použití mých bloků ve VEXcode 123 – Knihovna VEX

Moje bloky jsou jednou z kategorií bloků v rámci VEXcode 123. Některé další kategorie zahrnují vzhled, zvuk, snímání a proměnné. Moje bloky se používají k vytvoření posloupnosti bloků, které lze v projektu použít vícekrát.

Jak vyrobit blok

Panel nástrojů VEXcode 123 se zobrazenou sekcí Moje bloky a zvýrazněným tlačítkem Vytvořit blok.

V kategorii Moje bloky vyberte možnost Vytvořit blok.

VEXcode 123 Nabídka Make a Block je otevřená a název bloku byl změněn na Drive in a je zvýrazněn. Modré tlačítko OK vpravo dole je zvýrazněno.

Přejmenujte blok zadáním do pole „Název bloku“ a poté vyberte „OK“.

Jak přizpůsobit blok

Přidat vstup (číslo)

VEXcode 123 Otevře se nabídka Make a Block a název bloku je nastaven na Drive in. Do bloku bylo přidáno pole pro zadání čísla a nyní je zvýrazněno.

Vyberte možnost 'Přidat vstup (číslo)' z obrazovky 'Vytvořit blok'. Přejmenujte vstup zadáním do pole „číslo“ a poté vyberte „OK“.

Přidat vstup (logická hodnota)

VEXcode 123 Otevře se nabídka Make a Block a název bloku je nastaven na Drive in. Do bloku bylo přidáno booleovské vstupní pole, které je nyní zvýrazněno.

Vyberte možnost 'Boolean' z obrazovky 'Make a Block'. Přejmenujte vstup zadáním do pole „boolean“ a poté vyberte „OK“.

Přidejte štítek

VEXcode 123 Otevře se nabídka Make a Block a název bloku je nastaven na Drive in. Do bloku bylo přidáno pole štítku, které je nyní zvýrazněno.

Vyberte možnost 'Přidat štítek' na obrazovce 'Vytvořit blok'. Přejmenujte štítek zadáním do pole „Text štítku“ a poté vyberte „OK“.

Kombinujte vstupy a štítky

VEXcode 123 Nabídka Make a Block je otevřená a byl vytvořen vlastní blok. Blok nejprve čte Drive in, pak má pole pro zadání čísla a pak končí čtvercem kroku čtení štítku. Dohromady uživatelský blok zní Drive in X step square. Modré tlačítko OK vpravo dole je zvýrazněno.

Kombinujte vstupy a štítky dohromady, abyste vytvořili sekvenci bloků, a poté vyberte 'OK'.

Jak odstranit vstupy / štítky

VEXcode 123 Otevře se nabídka Make a Block a název bloku je nastaven na Drive in. Do bloku bylo přidáno pole pro zadání čísla a nad ním je zvýrazněná ikona Vymazat.

Chcete-li odstranit vstup nebo štítek, vyberte ikonu „Vymazat“ v horní části vstupu nebo štítku, který chcete odstranit.

Jak používat Define Block

VEXcode 123 Blok definice mých bloků je zvýrazněn. Je to 'Drive in number step square' a číslo je parametr, který lze použít v definici bloku.

Parametr lze nyní použít z bloku {Define} , jakmile je vytvořen.

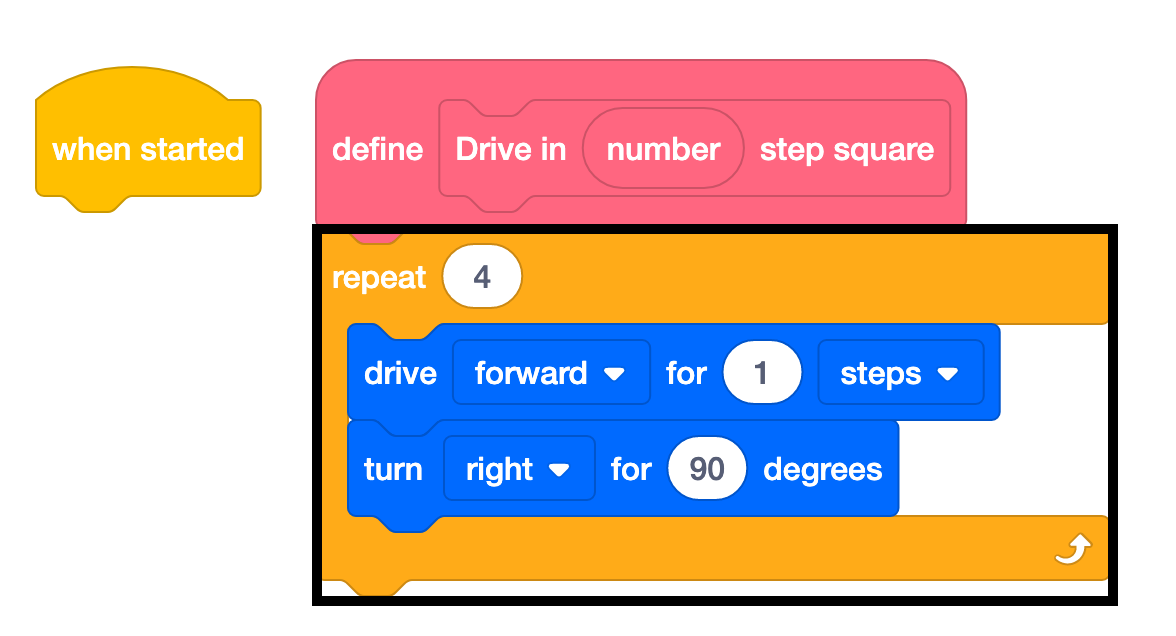

Blok Drive in VEXcode 123 My Blocks Definition, k němuž je nyní přidána definice. Zásobník má blok opakování nastavený na 4 a blok Drive pro 1 krok s blokem Turn pro 90 stupňů oba uvnitř bloku opakování.

Připojte další bloky k bloku {Define}.

Blok Drive in VEXcode 123 My Blocks Definition s parametrem číslo, který se nyní používá v definici. Zásobník má blok opakování nastavený na 4 a blok Drive for s blokem Turn o 90 stupňů uvnitř bloku opakování. Parametr číslo byl umístěn do bloku Drive for, takže nyní zní Drive forward pro počet kroků.

Použijte parametry z bloku {Define}.

VEXcode 123 Příkazový blok My Blocks přidán pod blok When Started. Tento příkazový blok zavolá příkaz Drive in number step square. Parametr číslo je nastaven na 1.

Použijte [Můj blok] připojený k bloku {When Started}.

Jak používat Moje bloky

Příklad jízdy ve čtvercích

VEXcode 123 Při spuštění blok, který má pod sebou tři bloky. První je čtvercový příkazový blok Jízda v 1 krocích, poté Otočte doprava o 45 stupňů a poté čtvercový příkaz Jízda ve 2 krocích.

V tomto příkladu robot 123 použije Moje bloky k:

Jeďte vpřed po čtverci o 1 kroku.
Otočte se doprava o 45 stupňů.
Jeďte vpřed ve čtverci o 2 krocích.

Blok klobouku {Define} rozkládá postup. V následujícím příkladu tento blok klobouku {Define} několikrát rozloží bloky používané k jízdě ve čtverci. Přetáhněte argumenty z bloku {Define} , které chcete použít v blocích.

Jakmile je nastaven blok {Define} , nově vytvořený blok lze nyní přetáhnout a přidat do bloku {When Started} pro nastavení parametrů.

Předchozí bloky VEXcode 123 se skládají pomocí čtvercového příkazového bloku Drive in number step zobrazený vedle sebe s definicí příkazového bloku.

Jakmile jsou parametry změněny, je projekt připraven ke spuštění.
