Použití baterie VEX GO – Knihovna VEX

Baterie poskytuje energii pro všechny motory, senzory a mozek.

Nabíjení baterie

Nabíjení baterie pomocí kabelu USB-C zapojeného do nabíjecího portu.

Chcete-li baterii nabít, připojte baterii ke zdroji napájení pomocí kabelu USB-C, který je součástí sady VEX GO.

Poznámka: Každá sada VEX GO Kit je dodávána s nabíjecím kabelem USB-C, ale pouze sada VEX GO Classroom Bundle je dodávána s napájecím adaptérem.

Kontrolky na baterii

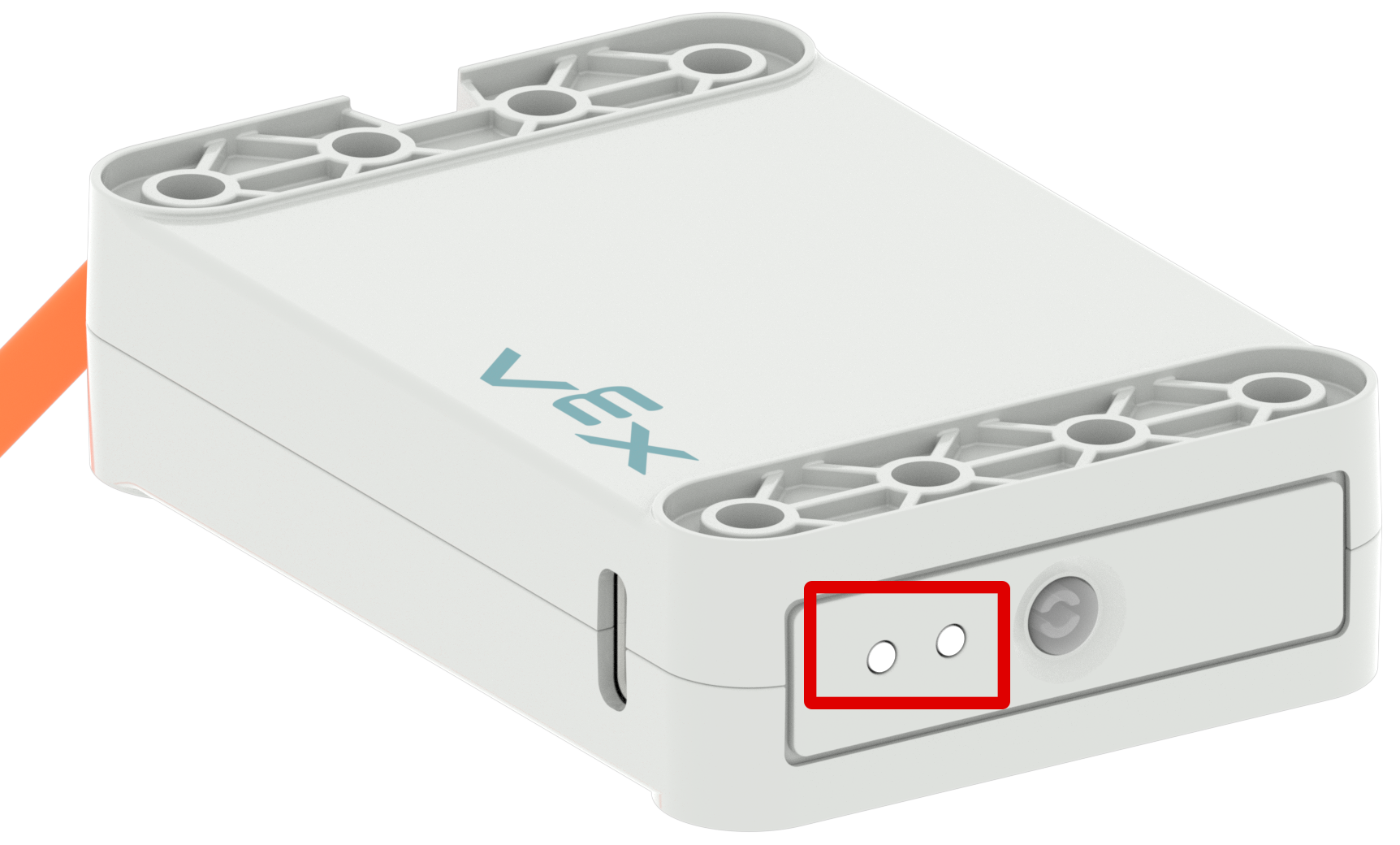

Dvě kontrolky baterie poblíž nabíjecího portu jsou zvýrazněny červeným rámečkem.

Na boku baterie jsou dvě kontrolky, které indikují stav baterie.

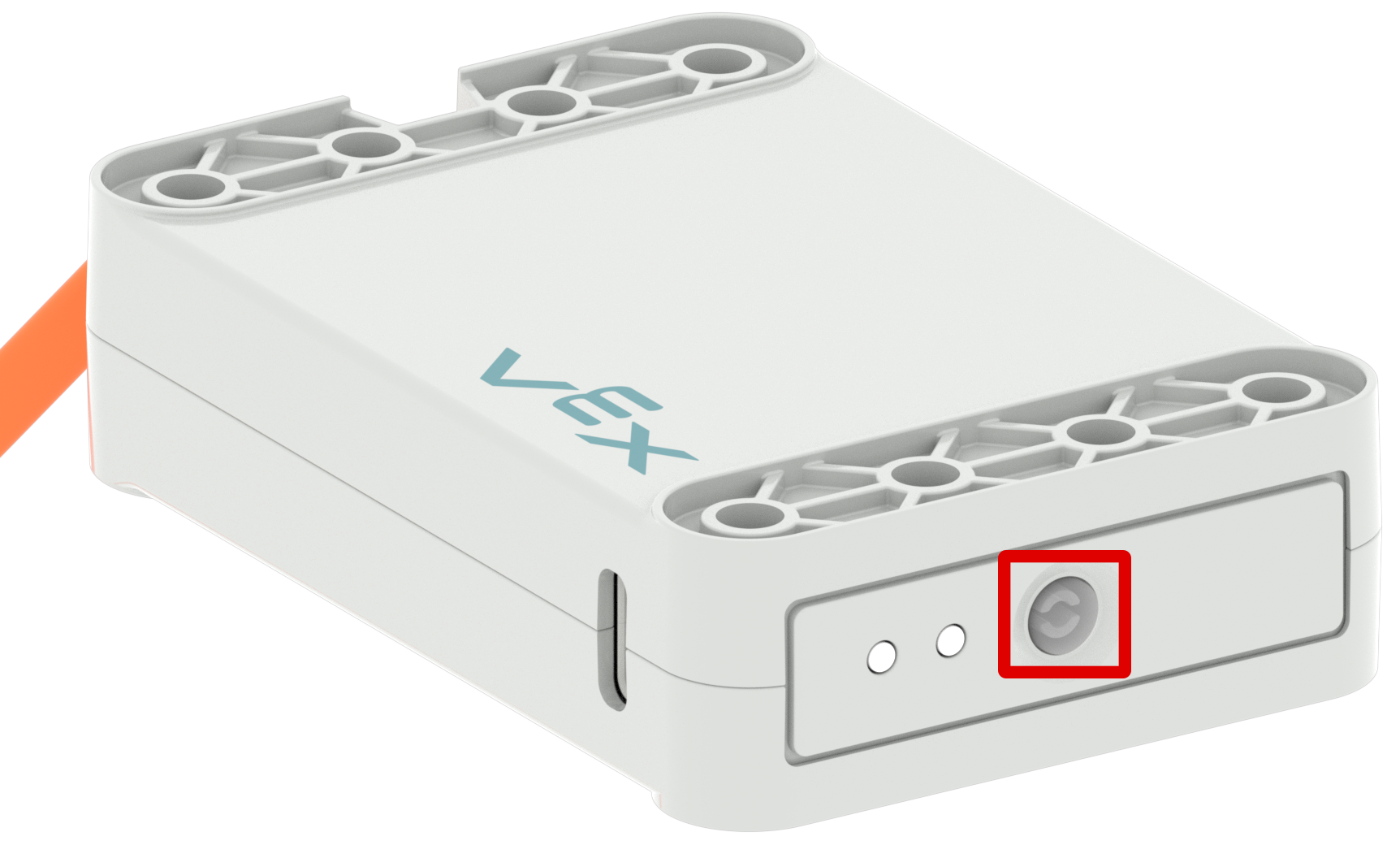

Tlačítko indikace napájení baterie poblíž kontrolek je zvýrazněno červeným rámečkem.

Stisknutím tlačítka vedle kontrolek na baterii se zobrazí aktuální stav.

Baterie se dvěma indikátory svítícími zeleně, což znamená, že je plně nabitá.

Dvě zelené kontrolky indikují, že baterie je plně nabitá (75-100 %).

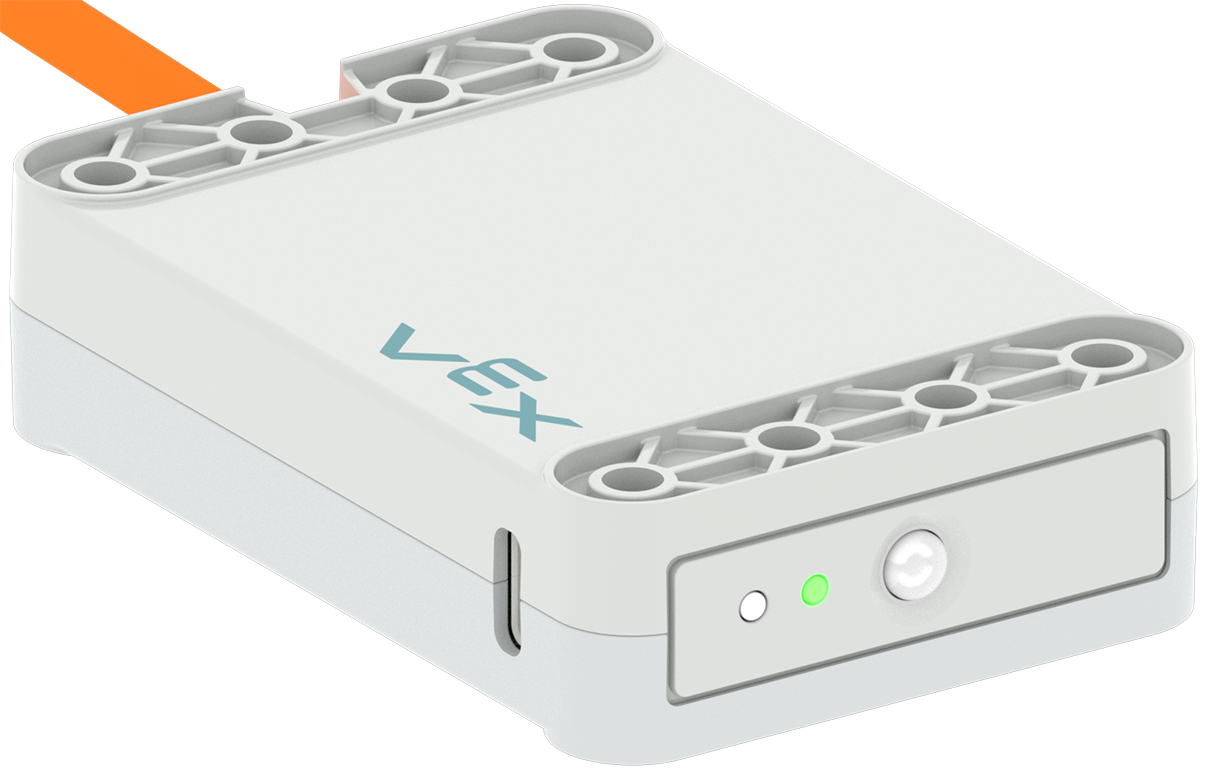

Baterie, u které pouze jedna ze dvou kontrolek svítí zeleně, což znamená, že je částečně nabitá.

Jedno zelené světlo znamená, že baterie je částečně nabitá (25-75 %).

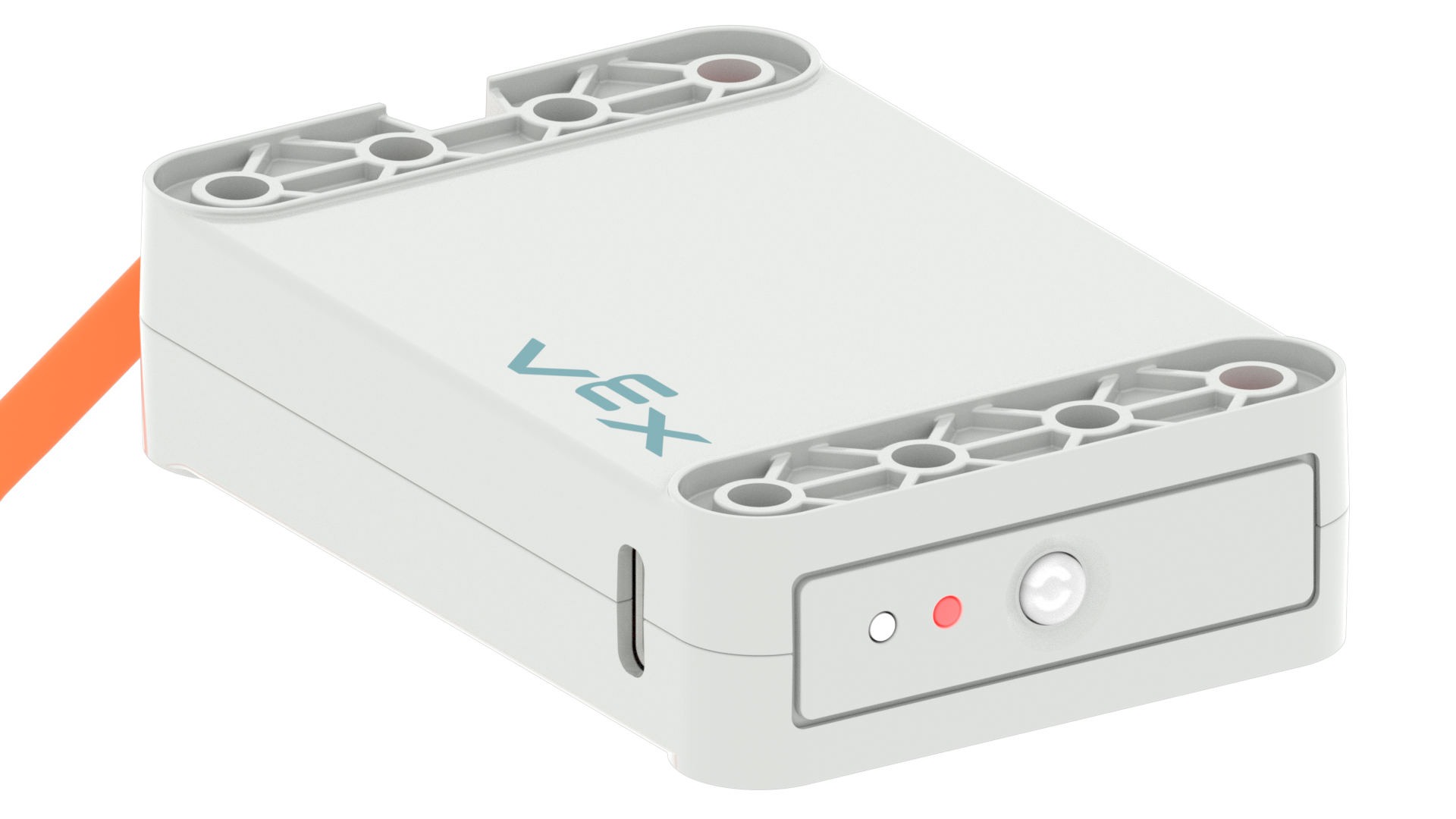

Baterie s jedním ze dvou indikátorů, které svítí červeně, což znamená, že je málo nabitá.

Jedna červená kontrolka signalizuje, že baterie má nízké nabití (0-25 %).

Když se baterie aktivně nabíjí

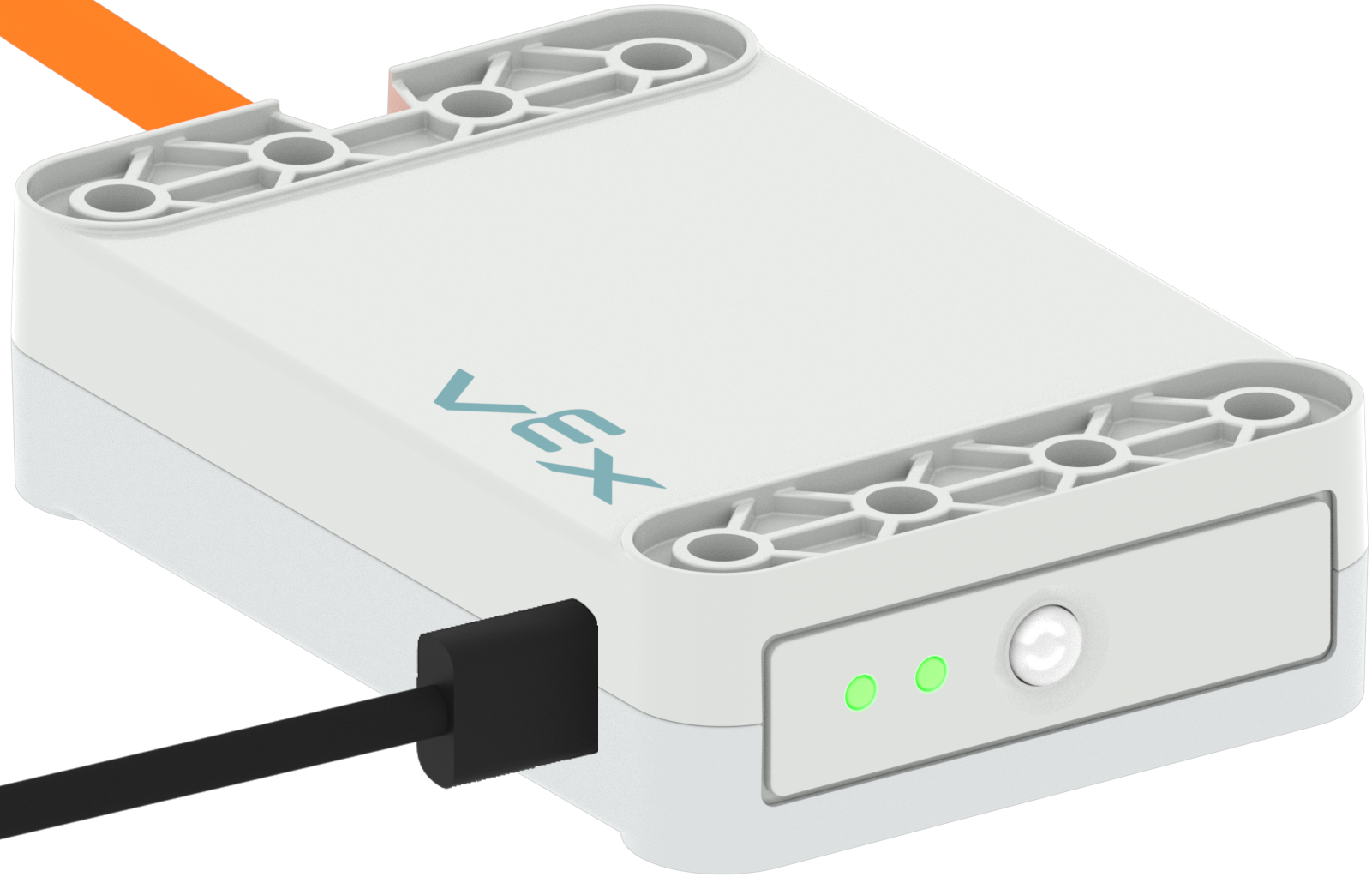

Nabíjení baterie pomocí kabelu USB-C zapojeného do nabíjecího portu. Dvě kontrolky svítí zeleně, což znamená, že je plně nabitá.

Dvě zelené kontrolky indikují, že baterie je plně nabitá.

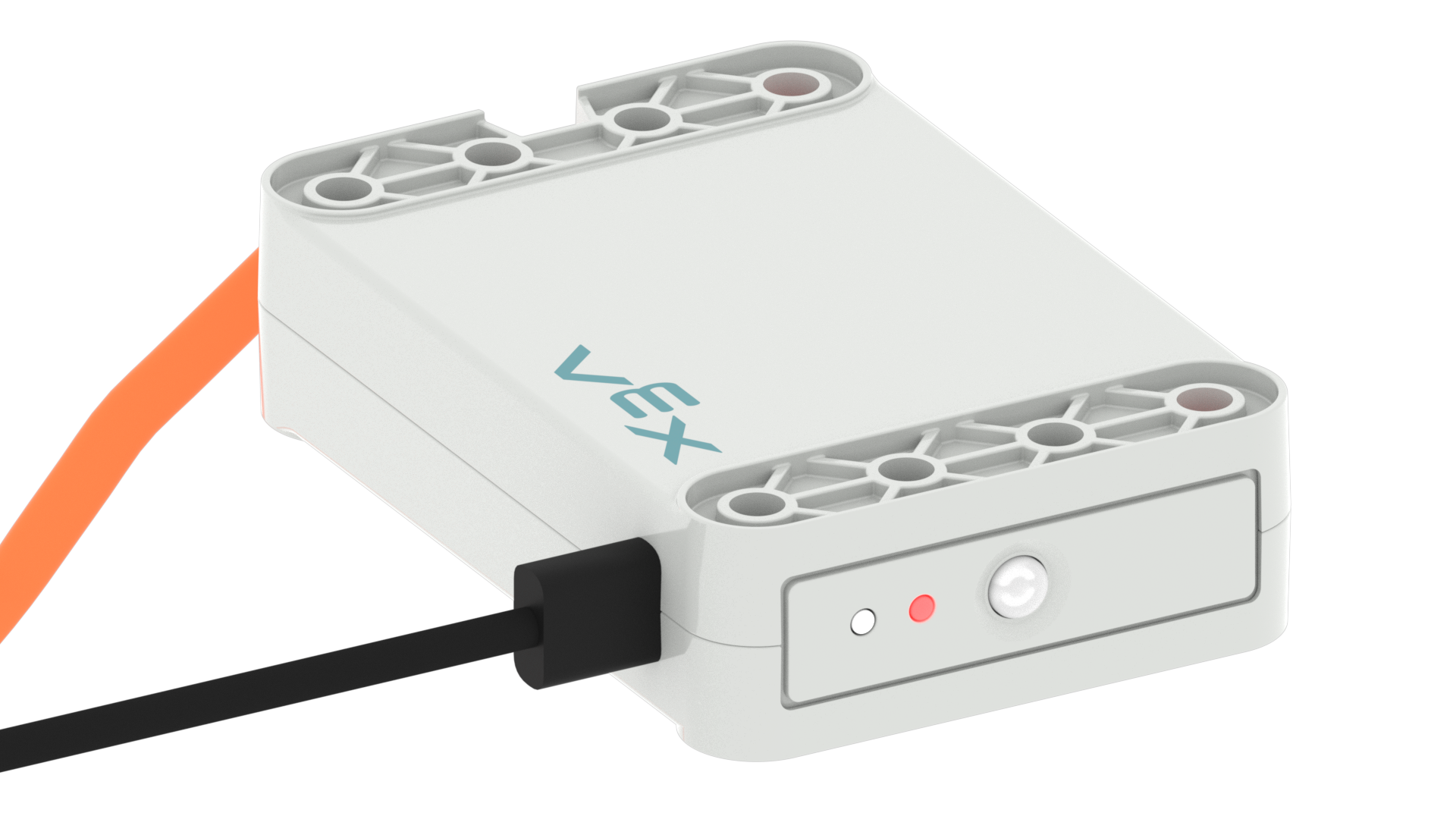

Nabíjení baterie pomocí kabelu USB-C zapojeného do nabíjecího portu. Jedna ze dvou kontrolek svítí červeně, což znamená, že není plně nabitá.

Jedna červená kontrolka signalizuje, že se baterie aktivně nabíjí, ale není plně nabitá.

Poznámka: i když jedno červené světlo indikuje, že se baterie aktivně nabíjí, nemusí to nutně znamenat, že úroveň baterie je 0 %. Chcete-li zobrazit aktuální úroveň nabití baterie, odpojte baterii od nabíječky a stiskněte tlačítko vedle kontrolek. Baterii můžete stále používat, pokud je dostatečně nabitá.

Připojení baterie

Baterie s propojovacím kabelem zapojeným do slotu baterie na Brain.

Baterii lze připojit k mozku nebo spínači pro napájení motorů a senzorů.

Chcete-li připojit baterii k Brain, přečtěte si článek Použití VEX GO Brain.

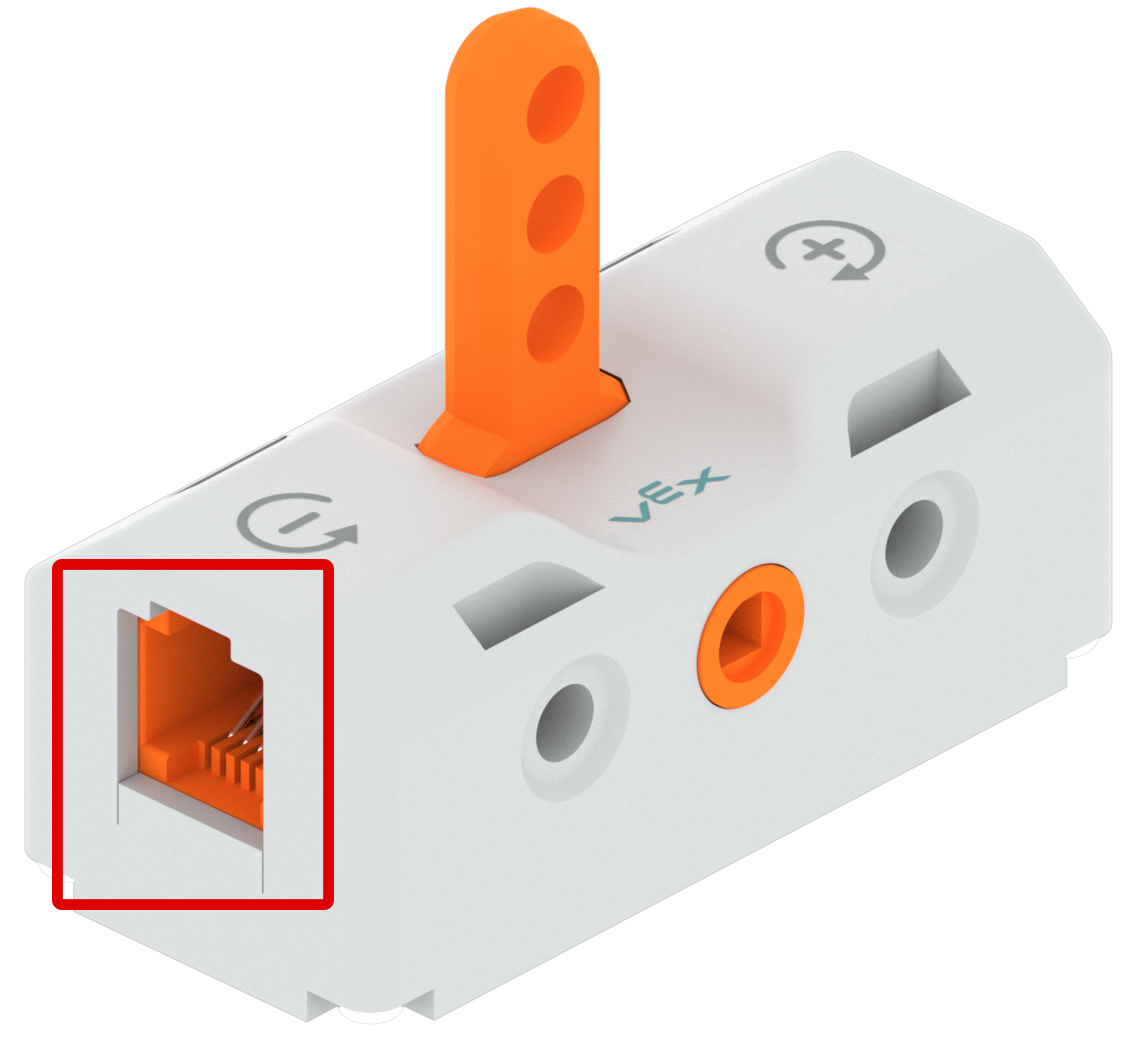

Spínací kus s portem baterie zvýrazněným červeným rámečkem.

Chcete-li připojit baterii k přepínači, vyhledejte oranžový port baterie na přepínači.

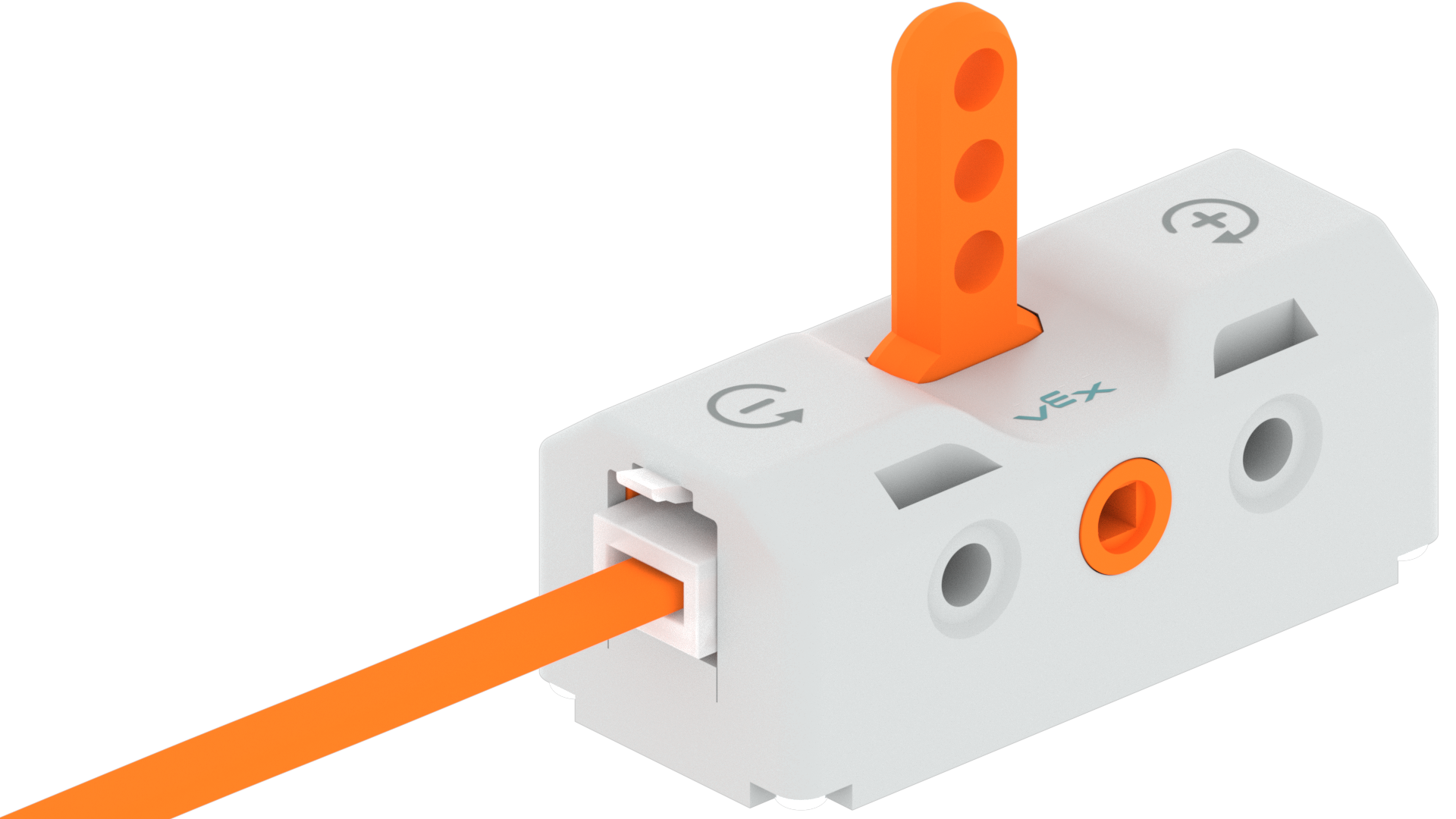

Spínač s bateriovým kabelem zapojeným do bateriového portu pro napájení.

Připojte baterii k přepínači vložením oranžového kabelu baterie do oranžového portu baterie na přepínači.

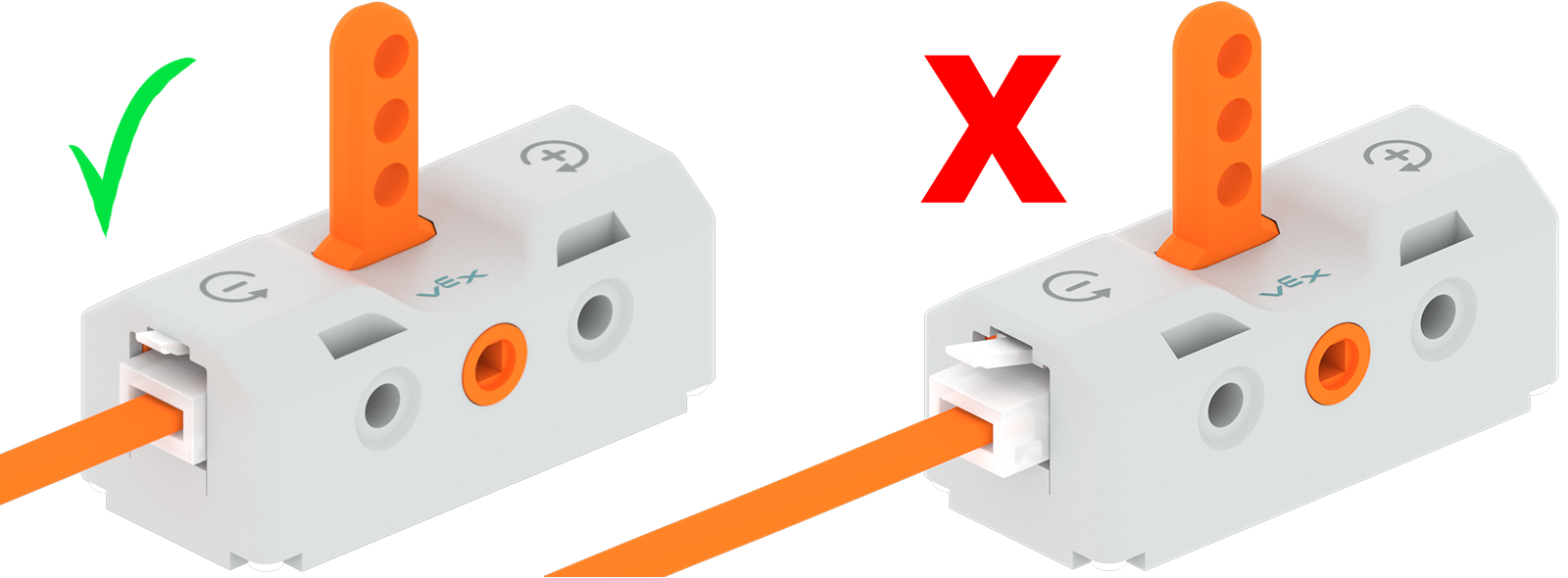

Schéma dvou kusů přepínačů s bateriovými kabely zapojenými do jejich bateriových portů pro jejich napájení. Vlevo je kabel baterie plně zapojen a je zde zelená značka zaškrtnutí, zatímco vpravo je kabel baterie zapojen pouze částečně a je tam červené X.

Ujistěte se, že je oranžový kabel baterie zcela zasunut do oranžového portu baterie na přepínači. Zvuk „cvaknutí“ zajistí, že kabel je zcela zasunut do portu.

Životnost baterie

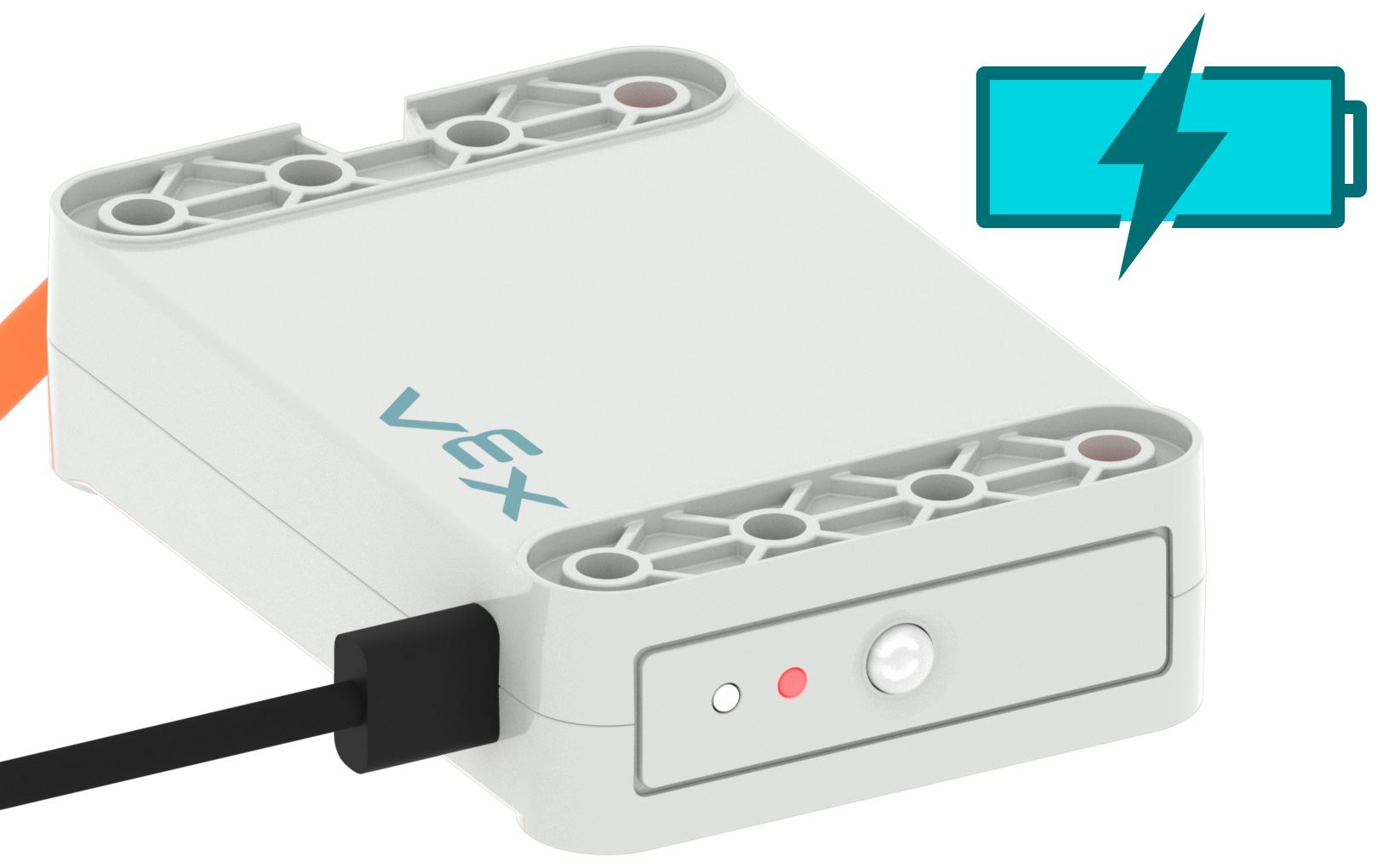

Nabíjení baterie pomocí kabelu USB-C zapojeného do nabíjecího portu s ikonou baterie pro ilustraci, že úplné nabití trvá 3,5 hodiny.

Plné nabití baterie trvá přibližně 3,5 hodiny.

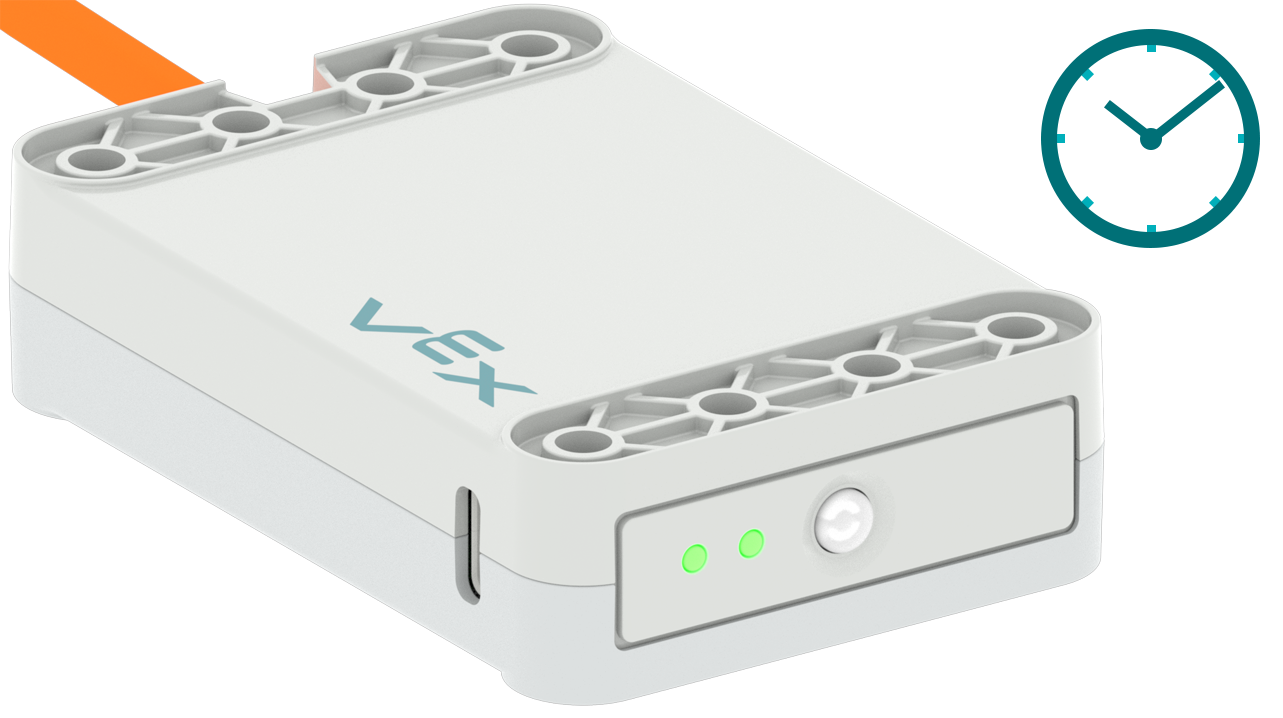

Plně nabitá baterie s ikonou hodin, která ilustruje, že je dostatečně nabitá, aby vydržela jeden školní den.

Baterie je navržena tak, aby vydržela přibližně jeden školní den.

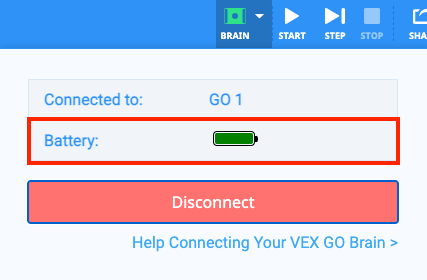

VEXcode GO s otevřenou nabídkou Brain a zvýrazněnou zelenou ikonou baterie. To ukazuje, že připojený Brain má baterii, která je plně nabitá.

Úroveň baterie lze zkontrolovat ve VEXcode GO výběrem ikony Mozek na panelu nástrojů.
