Barva LED indikuje stav nabíječky baterií:

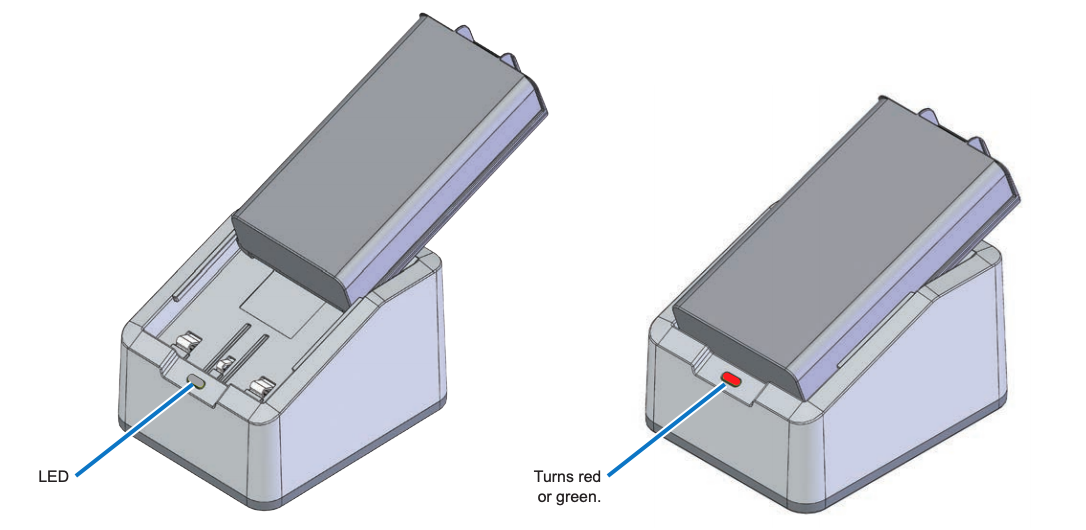

Schéma umístění robotické baterie do nabíječky baterie. Kontrolka LED nabíječky je označena a svítí červeně nebo zeleně, jakmile je k ní připojena baterie.

POZNÁMKA: LED se nachází v blízkosti přední části nabíječky baterií a svítí zeleně, když je zapojena do zdroje napájení bez připojené robotické baterie.

Níže uvedená tabulka ukazuje stav barvy LED, když je robotická baterie vložena do nabíječky baterie.

Barva LED		Postavení
	Plně zelená	Baterie robota je nabitá nebo není vložena. Vyjměte plně nabitou baterii robota nebo vložte baterii robota správně do nabíječky baterie. Pokyny k Jak nabíjet baterii robota VEX IQ klikněte na odkaz.
	Plně červená	Nabíjení. Nepodnikejte žádnou akci. Nechte baterii robota dobít. Poznáte, když se rozsvítí nepřerušované zelené světlo.
	Bliká zeleně	Porucha přehřátí. To znamená, že baterie robota je přehřátá. Vyjměte baterii robota a před vložením zpět do nabíječky baterie ji nechte vychladnout.
	Blikající červená	Chyba baterie robota. To znamená, že baterie robota je zcela vybitá. Jedním z řešení je ruční nabití baterie robota do bodu, kdy má dostatek energie k nabití na nabíječce baterie. Kliknutím na zde zobrazíte pokyny, jak ručně nabít baterii robota.
