Obrazovka zařízení na V5 Brain může být užitečným nástrojem pro zobrazení dat a hodnot o mozku a zařízeních připojených k mozku.

Kroky k zobrazení informací o zařízení na V5 Brain

Brain se zapnul a na obrazovce se zobrazovala nabídka Domů.

Zapněte V5 Robot Brain stisknutím a podržením tlačítka Home na Brain.

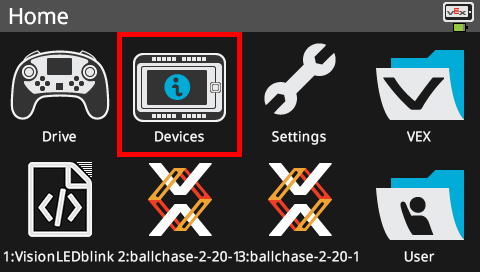

Obrazovka Brain se zobrazí v nabídce Domů se zvýrazněnou možností Zařízení.

Klepněte na ikonu Zařízení.

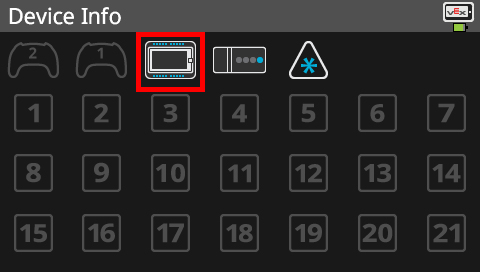

Obrazovka Brain se zobrazuje v nabídce Informace o zařízení, která obsahuje seznam všech chytrých portů a připojených zařízení Brain. Ikona mozku v nabídce Informace o zařízení je zvýrazněna, což znamená, že položky lze vybrat a otevřít jejich informační nabídky.

Otevře se stránka Informace o zařízení. Všechny položky připojené k inteligentním portům na mozku se zobrazí na portech 1-21. 3-Wire Devices se zobrazí pod ikonou trojúhelníku.

Chcete-li otevřít informace o zařízení o položce, klepněte na ikonu. V tomto příkladu klepněte na ikonu Mozek.

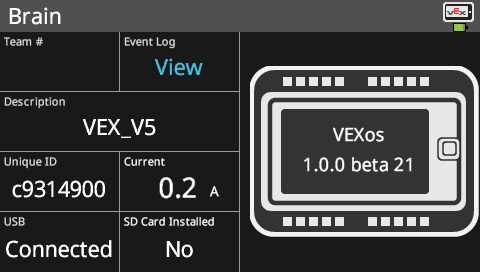

Obrazovka Mozek se zobrazuje v nabídce Informace o mozku, která obsahuje informace o mozku. Informační kategorie obsahují Číslo týmu, Protokol událostí, Popis, Jedinečné ID, Aktuální, USB, Nainstalovaná SD karta a VEXos.

Zobrazí se hodnoty Brain včetně názvu, verze VEXos a dalších informací.

Zobrazení dalších informací na obrazovce Zařízení

Obrazovku zařízení lze také použít k zobrazení hodnot a dat z jiných zařízení připojených k V5 Brain, jako jsou motory a senzory. V následujících článcích se dozvíte více o používání obrazovky Zařízení v různých kapacitách:
