Krok 1: Shromážděte požadované komponenty.

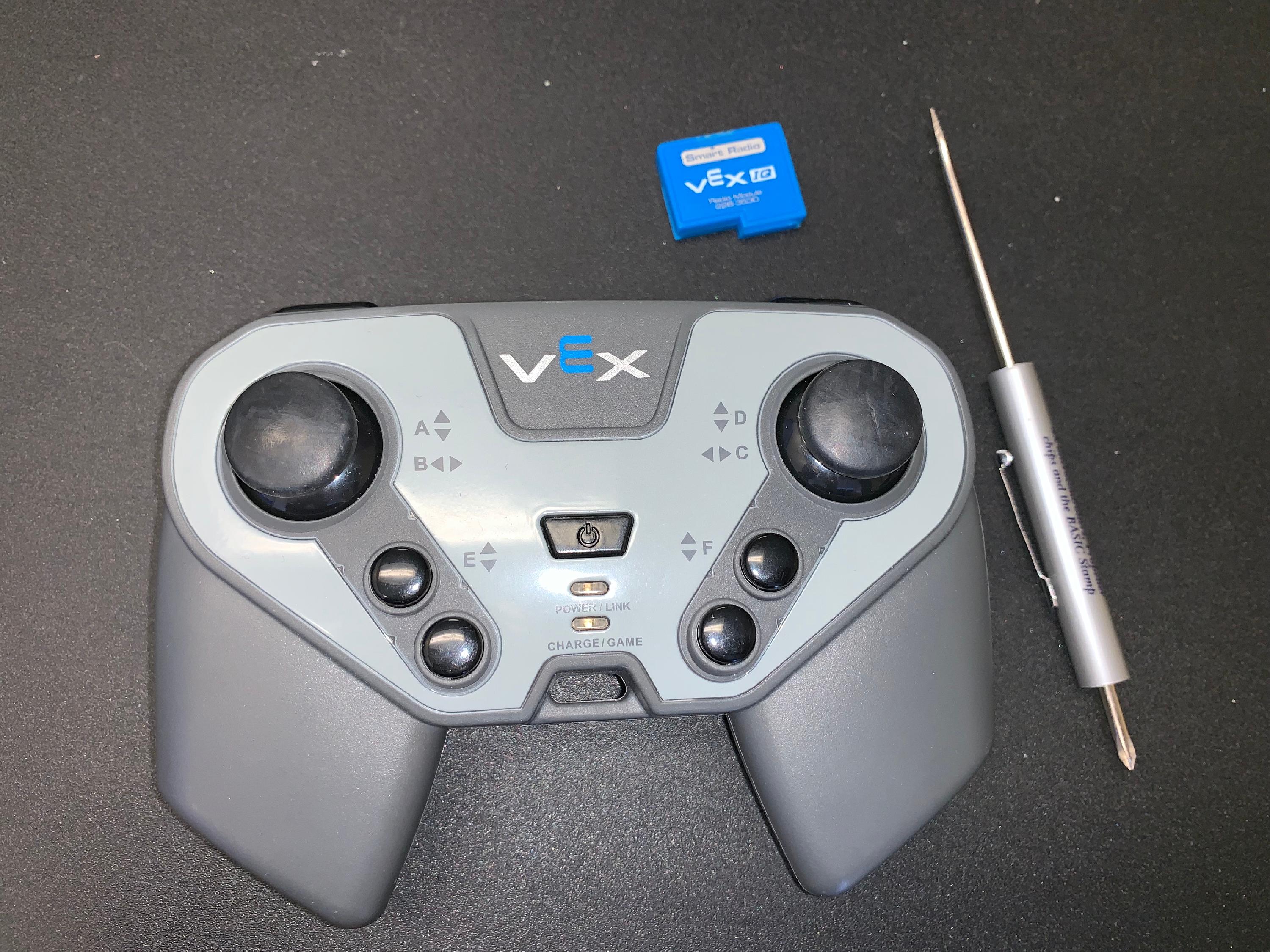

Ovladač, chytré rádio a křížový šroubovák umístěné společně na stole.

Shromážděte následující položky:

Ovladač VEX IQ
1 rádio VEX IQ
Phillips šroubovák

POZNÁMKA: Aby rádia správně fungovala, musí být firmware ovladače aktualizován na nejnovější verzi. Klikněte zde pro postup aktualizace firmwaru.

POZNÁMKA: Nezáleží na tom, jaký typ rádia se používá, pokud je rádio v ovladači stejného typu jako rádio v robotickém mozku VEX IQ. Pro správné bezdrátové připojení jsou zapotřebí odpovídající rádia. Klikněte na zde pro více informací o VEX IQ Radios.

Krok 2: Vložte rádio do ovladače.

Schéma se šipkou označující, že rádio by mělo být umístěno do zásuvky rádia na ovladači. Zásuvka rádia je umístěna na spodní straně mezi ramenními tlačítky ovladače.

Zasuňte rádio do zásuvky pro rádio. Nasměrujte rádio tak, aby logo VEX směřovalo k horní části ovladače. Pevně zatlačte, dokud zcela nezapadne na místo.

POZNÁMKA: Pokud jsou rádia vyjímána často, je lepší, když se před vložením rádia odstraní dvířka baterie ovladače, aby nedošlo k namáhání plastové přídržné západky.

POZNÁMKA: Ovladač bude podporovat kterýkoli ze tří typů rádií.

Krok 3: Vyjměte rádio z ovladače.

Ovladač je zobrazen obráceně s odstraněným krytem baterie. Ruka vytahuje rádio ze zásuvky rádia a šipka ukazuje, že by mělo být pevně vytaženo ze zásuvky.

Než se pokusíte vyjmout rádio, odstraňte dvířka baterie ovladače pomocí křížového šroubováku.

Pevně zatáhněte za rádio a vyjměte jej, jakmile odstraníte dvířka baterie ovladače.
