Abyste mohli svůj senzor AI Vision Sensor používat v projektech VEXcode, je prvním krokem navázat úspěšné spojení mezi senzorem a VEXcode. To vyžaduje:

Senzor s umělou inteligencí.
EXP mozek.
Počítač s aplikačním nebo webovým VEXcode EXP.
Chytrý kabel.
Kabel USB-C.

S těmito položkami po ruce pokračujte níže a podívejte se na kroky pro připojení vašeho senzoru AI Vision k VEXcode EXP.

Senzor AI Vision připojený k notebooku pomocí kabelu USC C.

1. Připojte senzor AI Vision k počítači pomocí kabelu USB-C.

Panel nástrojů VEXcode EXP se zvýrazněnou ikonou Zařízení mezi ikonami Prohlížeče kódu a Konzole pro tisk.

Otevřete VEXcode EXP a otevřete nabídku Zařízení.

Nabídka Zařízení VEXcode EXP se zvýrazněným tlačítkem Přidat zařízení.

Vyberte Přidat zařízení.

Nabídka Zařízení VEXcode EXP po výběru tlačítka Přidat zařízení. Možnost AI Vision je zvýrazněna.

4. VyberteVidění s umělou inteligencí.

Snímek obrazovky nabídky Vybrat port, která zobrazuje dostupné porty pro senzor AI Vision.

5. Vyberte port Smart Cable, ke kterému je senzor připojen.

Nabídka nastavení senzoru AI Vision ve VEXcode EXP se senzorem označeným jako AIVision1. Zobrazí se velká ikona senzoru AI Vision a pod ní je zvýrazněno modré tlačítko s označením Konfigurovat.

6. VyberteKonfigurovat.

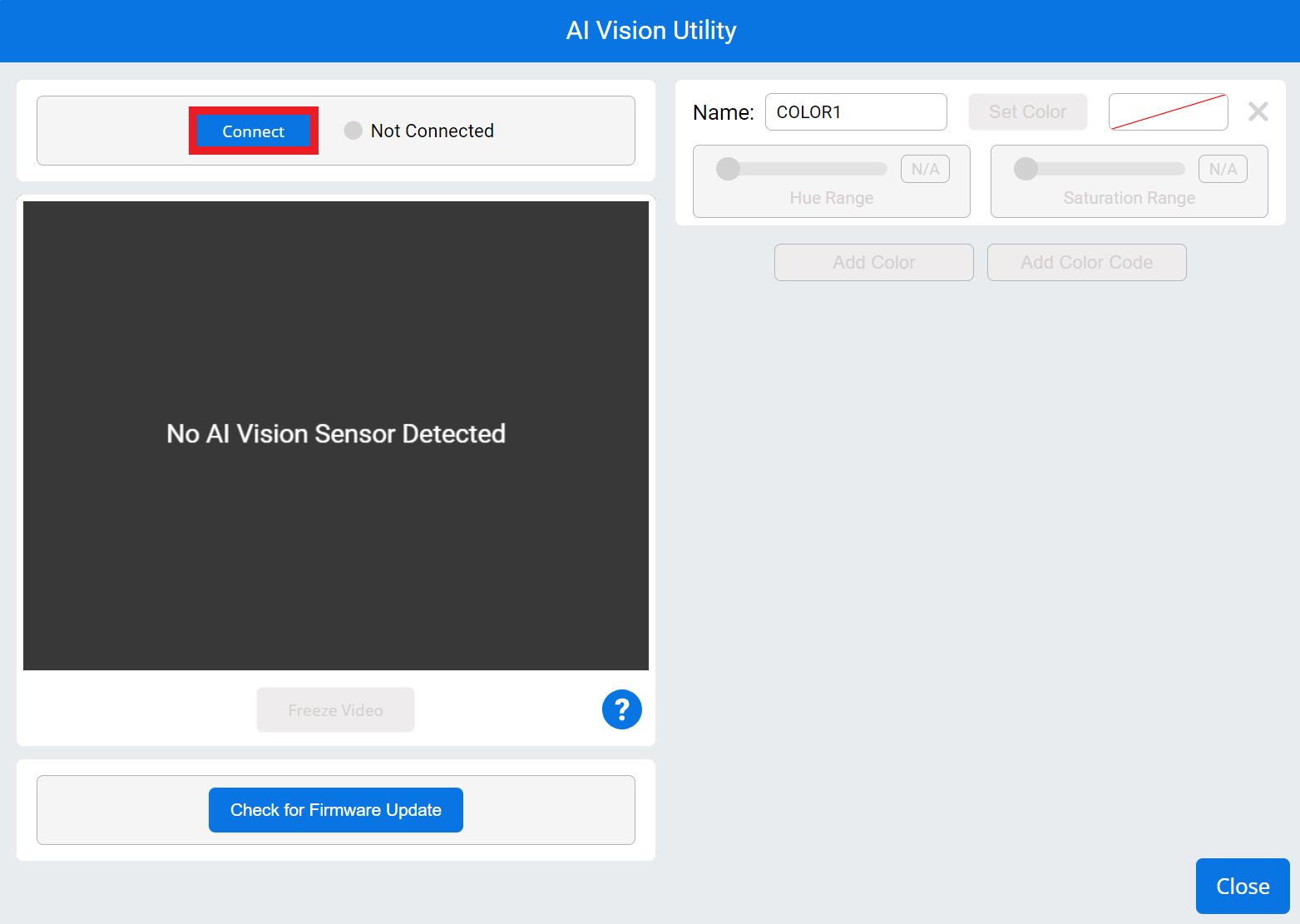

Nástroj AI Vision bez připojeného senzoru. Živý přenos je prázdný a zobrazuje se zpráva Nebyl detekován žádný senzor AI Vision. Nahoře je zvýrazněné tlačítko s nápisem Připojit.

7. Otevře se okno nástroje AI Vision Sensor Utility. Vyberte Připojit pro připojení senzoru AI Vision.

Okno připojení prohlížeče s možností, která čte VEX Robotics Communications Port. Možnost Komunikační port je zvýrazněna a pod ní je zvýrazněno tlačítko Připojit.

8. Zobrazí se okno s výzvou k výběru sériového portu pro připojení. Vyberte jedinou dostupnou možnost.

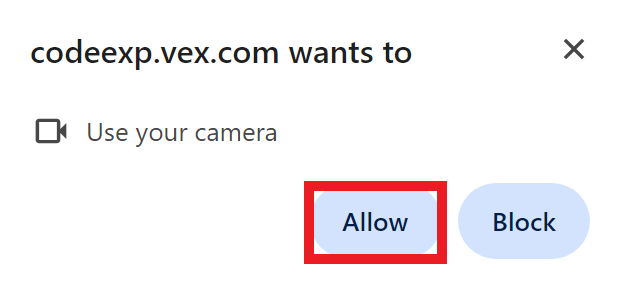

Výzva prohlížeče s textem codeexp.vex.com chce používat váš fotoaparát. Níže jsou uvedeny dvě možnosti: Povolit a Blokovat. Možnost Povolit je zvýrazněna.

9. Zobrazí se dialogové okno s žádostí o povolení k použití fotoaparátu. Vyberte Povolit.

Poznámka: Pokud je k počítači již připojena jiná kamera, například webová kamera notebooku, může se na okamžik rozsvítit její indikátor. To je normální a VEXcode se standardně nastaví na senzor AI Vision.

Nástroj AI Vision se otevře ve VEXcode EXP. Zobrazí se a zvýrazní aktuální pohled senzoru AI Vision. Nahoře je zvýrazněn zelený stav Připojeno, který označuje, že připojení je úspěšné.

10. Obrazovka AI Vision Sensoru zobrazí, co senzor vidí.

Aktualizace může trvat několik sekund.

Pokud se neaktualizuje, zkontrolujte kabelové připojení k senzoru a počítači.

Nabídka nástroje AI Vision Utility se zvýrazněným tlačítkem pod aktuálním zobrazením s textem Firmware je aktuální. Tlačítko je šedé a aktuální verze je uvedena níže. V tomto příkladu je verze uvedena jako Verze 1.0.0.b16.

11. Pod obrazovkou AI Vision Sensor se nacházejí informace o firmwaru AI Vision Sensor.

Nabídka nástroje AI Vision Utility zobrazující pod aktuálním zobrazením tlačítko s textem Nová aktualizace k dispozici. Pod tlačítkem je uvedena verze, v tomto příkladu je to verze 1.0.0.b12.

12. Pokud tlačítko zobrazuje stav Nová aktualizace k dispozici, znamená to, že je třeba aktualizovat firmware. Řiďte se článkem a dozvíte se více o aktualizaci firmwaru senzoru AI Vision

Nabídka nástroje AI Vision Utility zobrazující pod aktuálním zobrazením tlačítko s textem Firmware je aktuální. Tlačítko je šedé a verze je uvedena níže. V tomto příkladu je uvedena verze 1.0.0.b13.

Pokud se zobrazuje hodnota Firmware je aktuální , pak má váš AI Vision Sensor nejnovější firmware a je připraven k použití!

Senzor AI Vision připojený k EXP Brain pomocí chytrého kabelu.

14. Jakmile dokončíte konfiguraci senzoru AI Vision, odpojte jej od počítače a připojte jej k zařízení EXP Brain pomocí chytrého kabelu.

Informace o konfiguraci senzoru AI Vision naleznete zde.

Senzor AI Vision připojený k EXP Brain pomocí chytrého kabelu. Mozek je zobrazen připojený k notebooku pomocí USB kabelu.

15. Nyní můžete připojit svůj EXP Brain k počítači a stahovat projekty pomocí senzoru AI Vision.
