স্ক্রু নামকরণ
স্ক্রুগুলি থ্রেডের ব্যাস, থ্রেড প্রতি ইঞ্চি, সেইসাথে থ্রেডের দৈর্ঘ্যের পার্থক্য করতে একটি নম্বরিং সিস্টেম ব্যবহার করে। স্ক্রুগুলির জন্য দুটি প্রধান নম্বর সিস্টেম রয়েছে, স্ট্যান্ডার্ড এবং মেট্রিক সিস্টেম।
স্ট্যান্ডার্ড VEX স্ক্রু
VEX স্ক্রুগুলি স্ট্যান্ডার্ড সিস্টেম ব্যবহার করে এবং একটি VEX স্ক্রুতে তালিকাভুক্ত প্রথম নম্বরটি হল থ্রেড ব্যাস। পরবর্তী থ্রেড প্রতি ইঞ্চি মান, এবং সংশ্লিষ্ট থ্রেড দৈর্ঘ্য সঙ্গে অনুসরণ করা হয়. উদাহরণস্বরূপ, একটি #8-32 x ¼” স্ক্রুটির একটি থ্রেড ব্যাস 0.164” (#8), প্রতি ইঞ্চিতে 32টি থ্রেড এবং একটি থ্রেড দৈর্ঘ্য 0.25”।
|
সংখ্যাযুক্ত স্ক্রুএর জন্য ইঞ্চি সমতুল্য | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| #০ | #১ | #২ | #৩ | #৪ | #৫ | #৬ | #৮ | #১০ | #১২ |
| ০.০৬০" | ০.০৭৩” | ০.০৮৬” | ০.০৯৯” | ০.১১২” |
০.১২৫” |
০.১৩৮” |
০.১৬৪” |
০.১৯০” |
০.২১৬” |

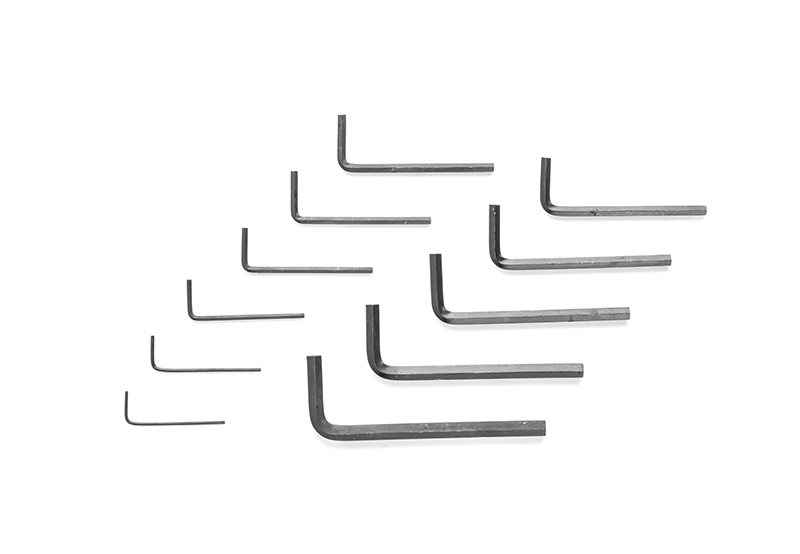

আপনি জানেন যে, স্ক্রুগুলিকে অনেকগুলি সরঞ্জাম দিয়ে টর্ক করা যেতে পারে। ফিলিপস এবং ফ্ল্যাটহেড ব্যবহার করে টুলিং এর স্ট্যান্ডার্ড সিস্টেম থেকে শুরু করে হেক্স কী-এর মেট্রিক ব্যবহার পর্যন্ত এই পরিসীমা। VEX পণ্যগুলি প্রায়শই Torx টুলিং বা স্টার ড্রাইভ স্ক্রু ব্যবহার করে। VEX প্রায়শই স্টার ড্রাইভ স্ক্রু ব্যবহার করে কারণ এগুলি কিছু মেট্রিক বা স্ট্যান্ডার্ড স্ক্রু যতটা সহজে ফালা যায় না।
| মান | মেট্রিক | স্টার ড্রাইভ |
|---|---|---|
কিভাবে স্ক্রু এবং বাদাম সুরক্ষিত
উপরে উল্লিখিত সামঞ্জস্যপূর্ণ সরঞ্জামগুলি ব্যবহার করে স্ক্রুগুলিকে বাদামের সাথে বেঁধে রাখা যেতে পারে। এটির একটি প্রদর্শনের জন্য, দয়া করে নীচের ভিডিওটি দেখুন। VEX বিল্ডিং এবং বাস্তব জীবনের জন্য প্রযোজ্য ভিডিও থেকে একটি গুরুত্বপূর্ণ উপায় হল "রাইট-টাইটি, লেফটি-লুজি" স্ক্রু শক্ত করা বা আলগা করা। কিট টুলস সম্পর্কে আরও তথ্যের জন্য, V5 কিট টুলসের জন্য VEX লাইব্রেরি থেকে এই নিবন্ধটি দেখুন, EXP কিট টুলসের জন্য VEX লাইব্রেরি থেকে এই নিবন্ধটি দেখুন, অথবা V5 ওয়ার্কসেল টুলসের জন্য VEX লাইব্রেরি থেকে এই নিবন্ধটি দেখুন।
স্ক্রু শৈলী
VEX পণ্য দুটি ভিন্ন শৈলীর স্ক্রু নিয়োগ করে। প্রথমটি, প্রায়শই কম ব্যবহৃত কিন্তু এখনও গুরুত্বপূর্ণ, সেট স্ক্রু।

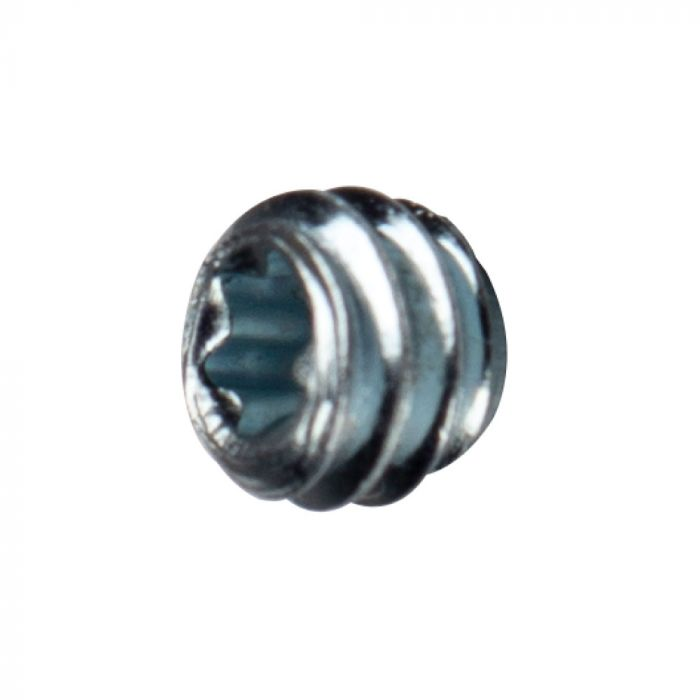

সেট স্ক্রু নিয়মিত স্ক্রু থেকে আলাদা কারণ এটির "মাথা" নেই। সেট স্ক্রু দুটি ভিন্ন হেড সহ এক আকারে আসে, #8-32 x 0.125" স্টার ড্রাইভ। এই সেট স্ক্রুগুলি প্রায়শই শ্যাফ্ট কলার, ক্ল্যাম্পিং শ্যাফ্ট কলারগুলিতে আসে এবং স্ট্যান্ডঅফগুলিতে স্ক্রু করা যেতে পারে।
স্ক্রুটির দ্বিতীয় শৈলী হল আরও ব্যাপকভাবে স্বীকৃত হেক্স এবং স্টার ড্রাইভ স্ক্রু (এগুলির একটি সেট স্ক্রুটির তুলনায় মাথা থাকে যা নেই)।
স্ক্রুগুলি বিভিন্ন দৈর্ঘ্যে পাওয়া যায় যার মধ্যে রয়েছে:
- #6-32 x ¼” এবং #6-32 x ½”
- #8-32 x ¼” থেকে #8-32 x 2”।
- #6-32 x ½”, #8-32 x ¼”, এবং #8-32 x ½”
লকিং স্ক্রু। লকিং স্ক্রুগুলির থ্রেডের একটি অংশে নাইলনের আবরণ থাকে যা তাদের ঢিলা হতে সাহায্য করে।
এই টেবিলটি স্টার ড্রাইভ শৈলীর স্ক্রুগুলির সাথে ব্যবহৃত নামকরণ সিস্টেমটি দেখায়। এই টেবিলটি আপনাকে প্রতিটি আকারের স্ক্রু দ্বারা অনুমোদিত সর্বাধিক টর্ক দেখানোর জন্য।
| তারার আকার |
বিন্দু থেকে বিন্দু (সেকেন্ড) (মিমি) |
স্ক্রু (D) |
সর্বোচ্চ টর্ক (Nm) |
|---|---|---|---|
|
T6 |
1.6 |
M2 |
0.75 |
| T7 | 2 | M2.5 |
1.4 |
| T8 | 2.3 | M2.5 | 2.2 |
| T9 | 2.5 | M3 | 2.8 |
| T10 | 2.7 | M3 & M3.5 | 3.7 |
| T15 | 3.3 | M3.5 & M4 | 6.4 |
| টি-টোয়েন্টি | 3.8 | M4 & M5 | 10.5 |
| T25 | 4.4 | M4.5 & M5 | 15.9 |
| T27 | 5 | M4.5 & M5 & M6 | 22.5 |
| T30 | 5.5 | M6 & M7 | 31.1 |
| T40 | 6.6 | M7 & M8 | 54.1 |
| T45 | 7.8 | M8 & M10 | 86.2 |
| T50 | 8.8 | M10 | 132 |
| T55 | 11.2 | M12 | 252 |
| T60 | 13.2 | M14 | 437 |
| T70 | 15.5 | M16 | |
| T80 | 17.6 | M18 | |
| T90 | 19.9 | M20 | |
| T100 | 22.1 | M22 |
স্ক্রু দুটি ধরণের মাথায় আসে: হেক্স ড্রাইভ এবং স্টার ড্রাইভ

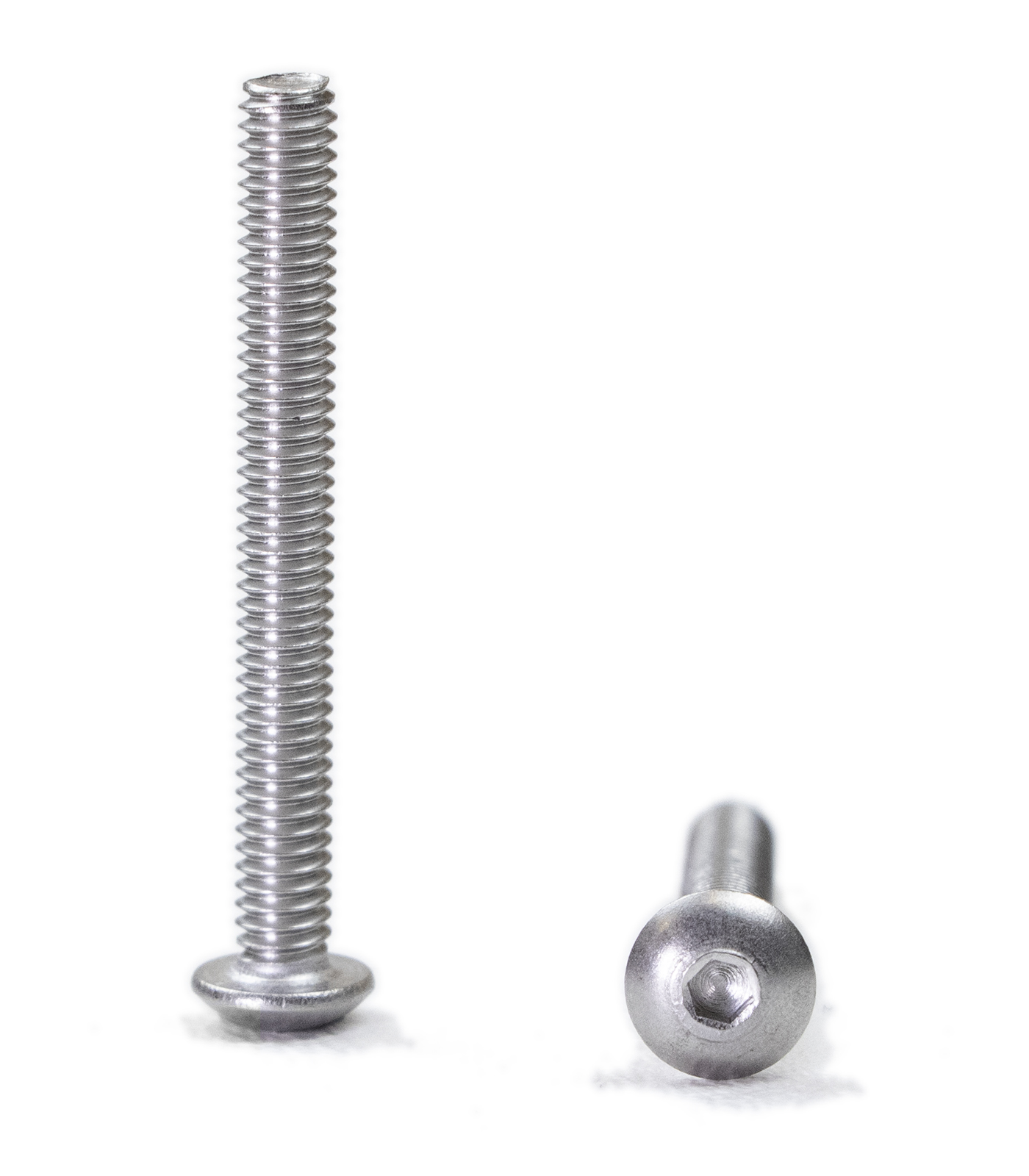

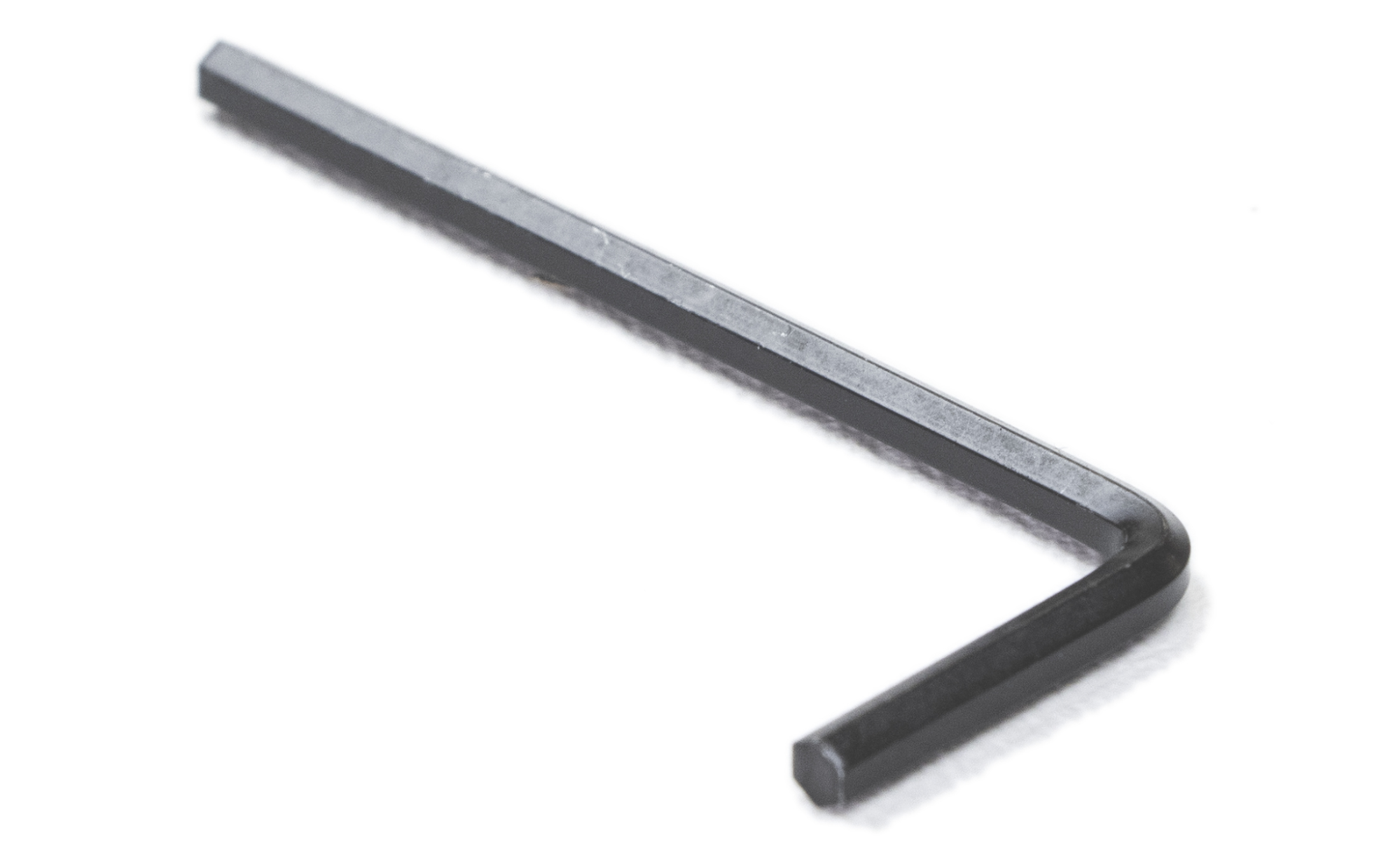

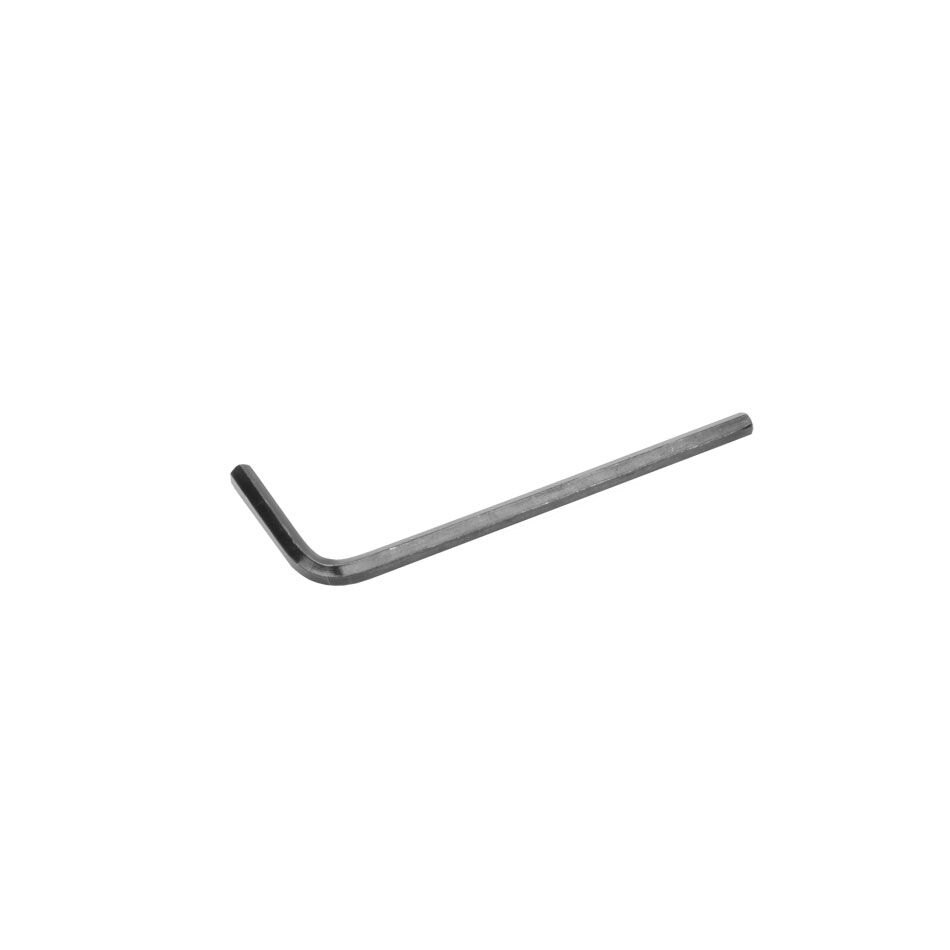

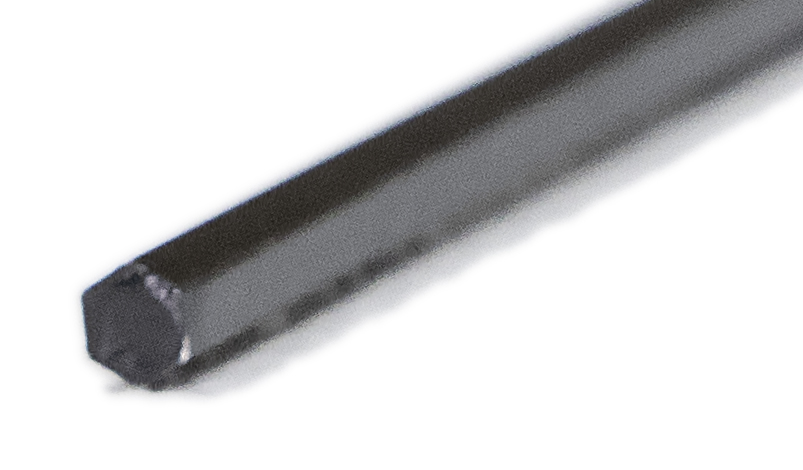

- #6-32 বা #8-32 হেক্স ড্রাইভ স্ক্রু যা যথাক্রমে 5/64" এবং 3/32" হেক্স কী দিয়ে শক্ত করা হয়

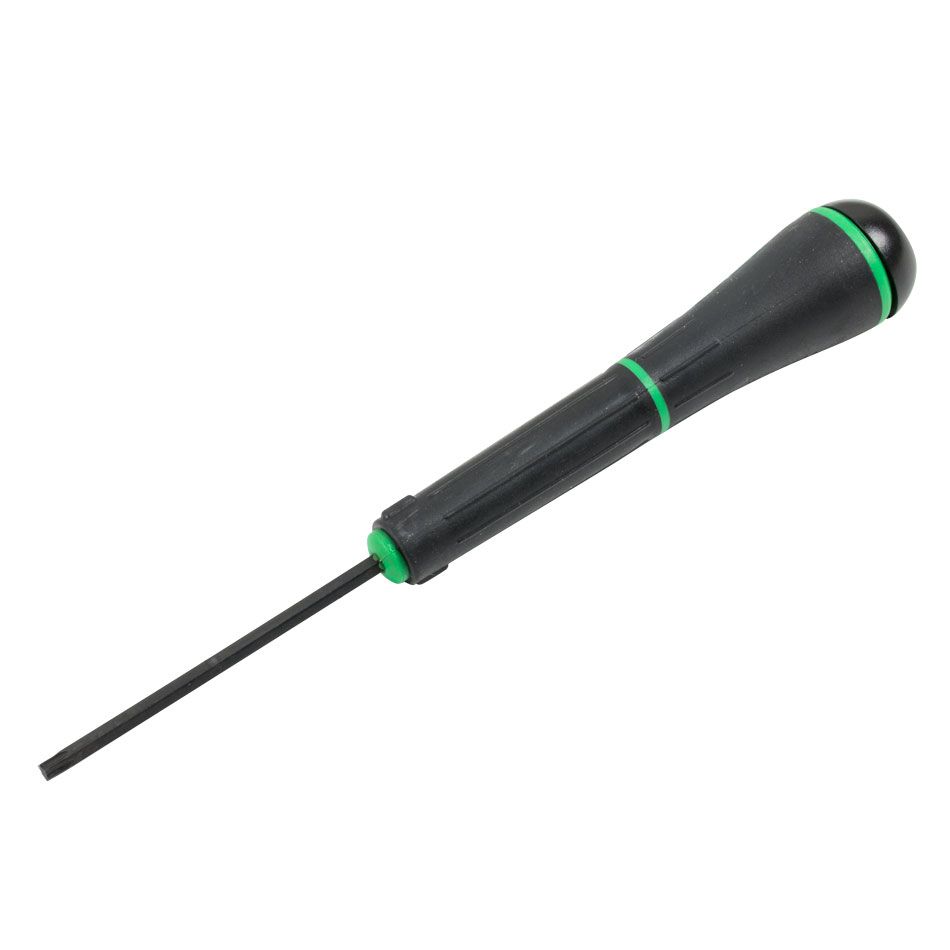

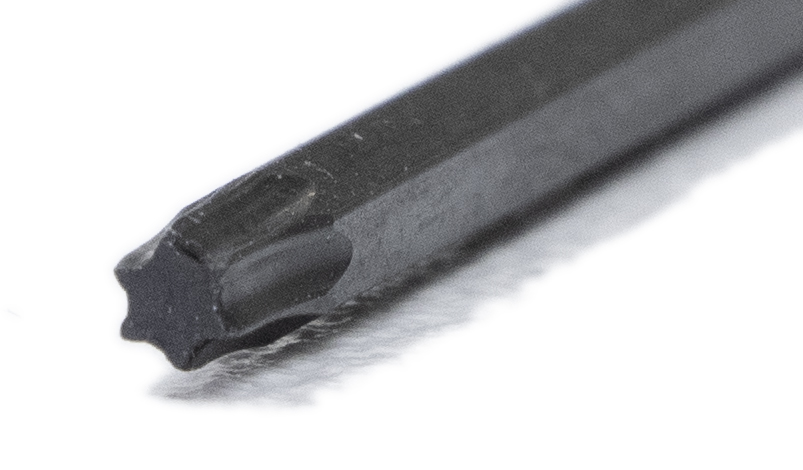

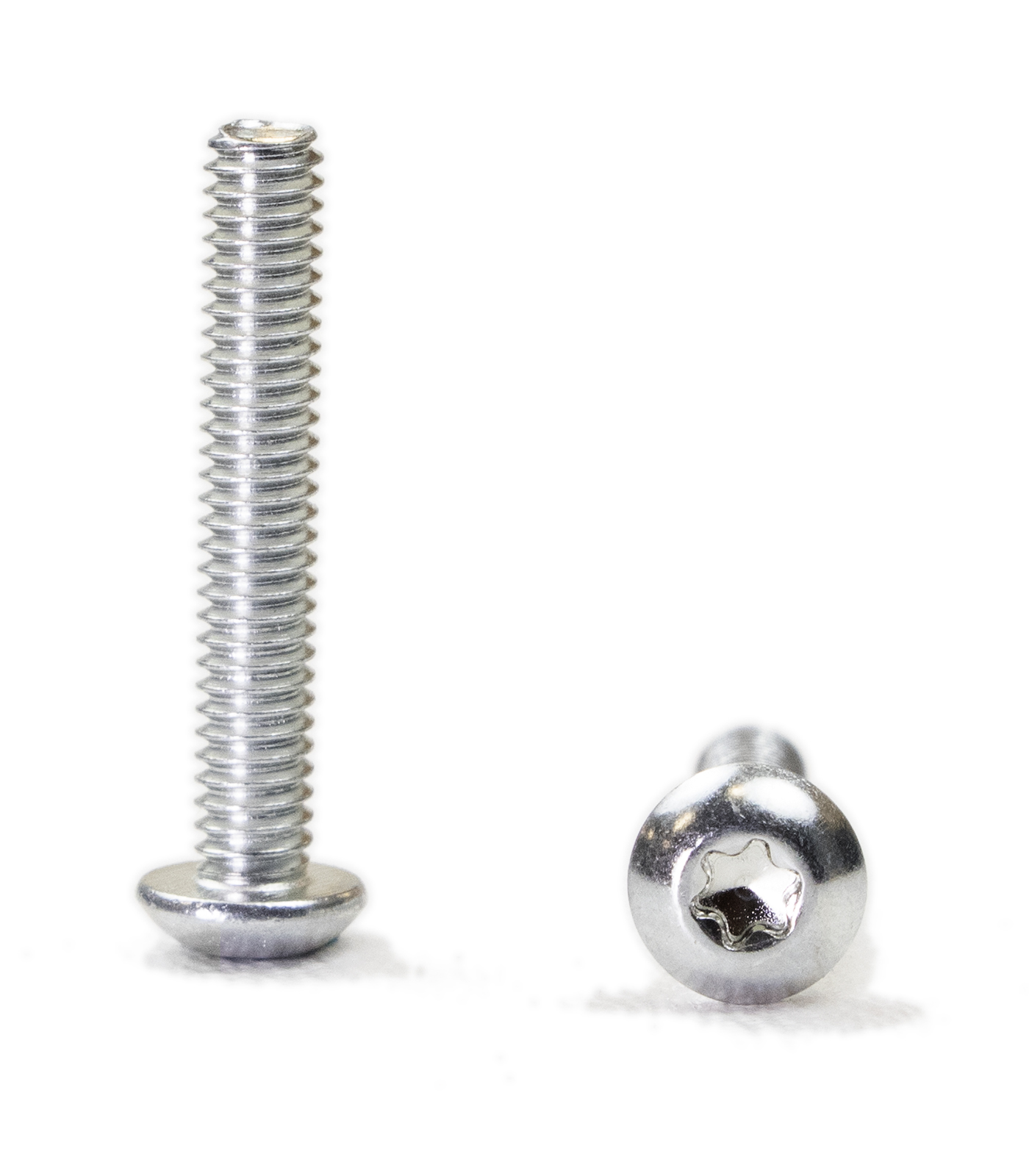

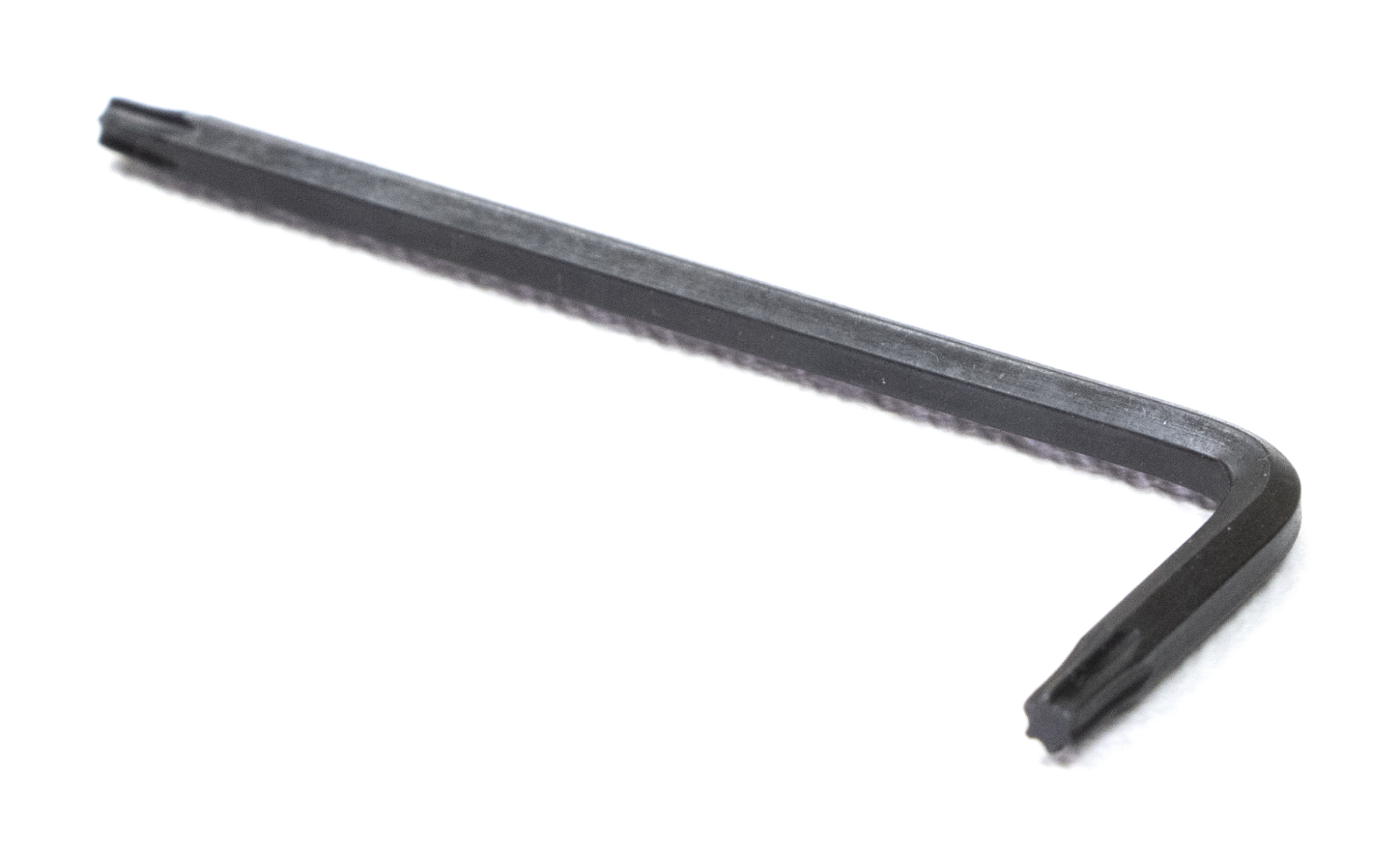

- #8-32 স্টার ড্রাইভ স্ক্রু যা একটি T15 স্টার ড্রাইভ কী বা T15 স্টার ড্রাইভ স্ক্রু ড্রাইভার ব্যবহার করে শক্ত করা হয়।
- তারকা টাইপ মাথা স্ট্রিপিংকম প্রবণ হয়. পিভট পয়েন্টের জন্য #8-32 শোল্ডার স্ক্রুও রয়েছে যার একটি ছোট আনথ্রেডেড অংশ রয়েছে এবং এই অংশটি একটি পিভট পয়েন্টের জন্য কম ঘর্ষণ তৈরি করে। পৃষ্ঠার নীচে সমস্ত স্ক্রু আকার সহ একটি সম্পূর্ণ টেবিল রয়েছে।
| #6-32 হেক্স ড্রাইভ স্ক্রু | #8-32 হেক্স ড্রাইভ স্ক্রু | #8-32 স্টার ড্রাইভ স্ক্রু |
| 5/64" হেক্স কী | 3/32" হেক্স কী | T15 স্টার ড্রাইভ কী |
|
|
|
উপাদান তথ্য এবং অ্যাপ্লিকেশন
একটি স্ক্রু ব্যবহার শুরু করার আগে, স্ক্রুটির দৈর্ঘ্য কীভাবে চয়ন করবেন তা শিখতে হবে। আপনার বিল্ডের জন্য সর্বোত্তম দৈর্ঘ্যের স্ক্রু বেছে নেওয়ার বিষয়ে আরও জানতে এই ভিডিওটি দেখুন।
V5 স্মার্ট মোটর এবং সমস্ত স্ট্যান্ডার্ড VEX বাদাম এবং স্ট্যান্ডঅফ
-
#8-32 স্টার ড্রাইভ স্ক্রু উপাদান: খাদ ইস্পাত
- SAE গ্রেড 8 স্ক্রু
- 150,000 PSI প্রসার্য শক্তি
- প্রচুর পরিমাণে টর্ক সহ্য করার জন্য ডিজাইন করা হয়েছে, যা নির্মাতাদের তাদের মেকানিজমকে সত্যিকার অর্থে "লক ডাউন" করতে দেয়
- V5 স্মার্ট মোটর এবং সমস্ত স্ট্যান্ডার্ড VEX বাদাম এবং স্ট্যান্ডঅফের সাথে সামঞ্জস্যপূর্ণ
V5 স্মার্ট মোটর এবং সমস্ত স্ট্যান্ডার্ড VEX বাদাম এবং স্ট্যান্ডঅফ
-
#8-32 হেক্স ড্রাইভ স্ক্রু উপাদান: উচ্চ শক্তির স্টেইনলেস স্টীল ছাড়াই
- V5 স্মার্ট মোটর এবং সমস্ত স্ট্যান্ডার্ড VEX বাদাম এবং স্ট্যান্ডঅফের সাথে সামঞ্জস্যপূর্ণ
-
#8-32 লকিং স্ক্রু
- তাদের থ্রেডে থ্রেড লকার লাগিয়ে দিন
- থ্রেড লকার স্ক্রুটিকে অবস্থানে রাখতে সাহায্য করবে
- প্রায় 10-15 বার ব্যবহার করা যেতে পারে এবং এখনও একটি দৃঢ় লক রাখা যায়
- VEX Nylock বাদামের অনুরূপ কার্যকারিতা প্রদান করুন
শুধুমাত্র VEX কর্টেক্স মোটর এবং সার্ভোসের জন্য ব্যবহার করুন
-
#6-32 স্ক্রু উপাদান: উচ্চ শক্তির স্টেইনলেস স্টীল ছাড়াই
- 393 মোটর এবং সার্ভোসের সাথে সামঞ্জস্যপূর্ণ
- #6-32 লকিং স্ক্রু
- তাদের থ্রেডে থ্রেড লকার লাগিয়ে দিন
- থ্রেড লকার স্ক্রুটিকে অবস্থানে রাখতে সাহায্য করবে
- প্রায় 10-15 বার ব্যবহার করা যেতে পারে এবং এখনও একটি দৃঢ় লক রাখা যায়
- VEX Nylock বাদামের অনুরূপ কার্যকারিতা প্রদান করুন
সমস্ত স্ট্যান্ডার্ড VEX বাদাম এবং স্ট্যান্ডঅফ
-

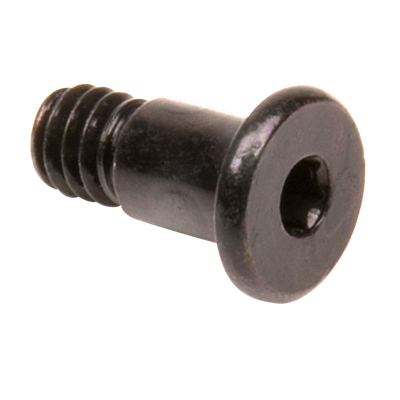

কাঁধের স্ক্রু উপাদান: উচ্চ শক্তির স্টেইনলেস স্টীল যার ফিনিস নেই
- সমস্ত স্ট্যান্ডার্ড VEX বাদাম এবং স্ট্যান্ডঅফের সাথে সামঞ্জস্যপূর্ণ
- VEX ধাতুতে লো-স্লপ পিভট তৈরি করুন
- একটি VEX বর্গাকার গর্তে snugly ফিট করার জন্য ডিজাইন করা হয়েছে এবং ধাতুর বিভিন্ন স্তরকে পিভট করার অনুমতি দেয়
- 0.176" ব্যাস x 0.20" লম্বা কাঁধ
- 3/32" VEX হেক্স কী ড্রাইভ
সমস্ত স্ট্যান্ডার্ড VEX বাদাম এবং স্ট্যান্ডঅফ
-

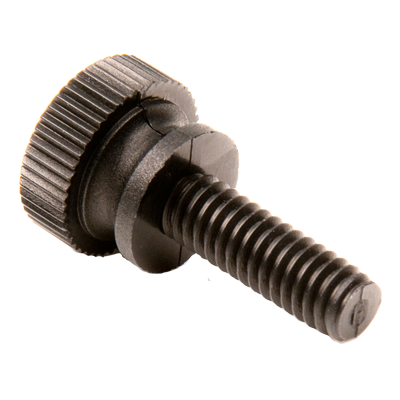

থাম্বস্ক্রু উপাদান: প্লাস্টিক
- সমস্ত স্ট্যান্ডার্ড VEX বাদাম এবং স্ট্যান্ডঅফের সাথে সামঞ্জস্যপূর্ণ
- স্ট্যান্ডার্ড VEX স্ক্রুগুলির মতো একই আকার (#8-32), শুধুমাত্র তাদের একটি 0.428" ব্যাসের নর্ল্ড হেড থাকে যাতে সেগুলি হাত দিয়ে শক্ত বা আলগা করা যায়
- অ্যাপ্লিকেশনগুলির জন্য দুর্দান্ত যেখানে একটি স্ক্রু একাধিকবার ঢোকানো বা সরানো হবে, যেমন রোবট অ্যাক্সেস প্যানেল বা ব্যাটারি মাউন্ট। অথবা, এমন পরিস্থিতিতে যেখানে সরঞ্জামগুলি ব্যবহার করা পছন্দ নয়, যেমন নির্দিষ্ট শিক্ষা সেটিংস।
VEX দ্বারা বিক্রি করা স্ক্রুগুলির সম্পূর্ণ তালিকা
এই টেবিলের উদ্দেশ্য হল VEX দ্বারা বিক্রি করা স্ক্রুগুলির সম্পূর্ণ তালিকাটি কল্পনা করা। এই টেবিলের ব্যবহার আপনার বিল্ডে অন্তর্ভুক্ত করার জন্য অদেখা বিকল্প প্রদান করতে সাহায্য করতে পারে।
| স্ক্রু স্টাইল | স্ক্রু দৈর্ঘ্য / প্রকার | স্ক্রু | এসকেইউ |
|---|---|---|---|
|
#8-32 স্টার ড্রাইভ |
1/8" | #8-32 x 1/8" স্টার ড্রাইভ সেট স্ক্রু (32-প্যাক) | 276-6098 |
| 1/4" | #8-32 x 1/4" স্টার ড্রাইভ স্ক্রু (100-প্যাক) #8-32 x 1/4" লকিং স্টার ড্রাইভ স্ক্রু (100-প্যাক) |
২৭৬-৪৯৯০ ২৭৬-৫০০৬ |
|
| 3/8" | #8-32 x 3/8" স্টার ড্রাইভ স্ক্রু (100-প্যাক) | 276-4991 | |
| 1/2" | #8-32 x 1/2" স্টার ড্রাইভ স্ক্রু (100-প্যাক) #8-32 x 1/2" লকিং স্টার ড্রাইভ স্ক্রু (100-প্যাক) |
276-4992 276-5007 |
|
|
৫/৮" |
#8-32 x 5/8" স্টার ড্রাইভ স্ক্রু (100-প্যাক) | 276-4993 | |
|
৩/৪" |
#8-32 x 3/4" স্টার ড্রাইভ স্ক্রু (100-প্যাক) |
২৭৬-৪৯৯৪ |
|
|
৭/৮" |
#8-32 x 7/8" স্টার ড্রাইভ স্ক্রু (100-প্যাক) |
২৭৬-৪৯৯৫ |
|
|
১" |
#8-32 x 1.000" স্টার ড্রাইভ স্ক্রু (100-প্যাক) |
২৭৬-৪৯৯৬ |
|
|
১.২৫" |
#8-32 x 1.250" স্টার ড্রাইভ স্ক্রু (50-প্যাক) |
২৭৬-৪৯৯৭ |
|
|
১.৫" |
#8-32 x 1.500" স্টার ড্রাইভ স্ক্রু (50-প্যাক) |
২৭৬-৪৯৯৮ |
|
|
১.৭৫" |
#8-32 x 1.750" স্টার ড্রাইভ স্ক্রু (50-প্যাক) |
২৭৬-৪৯৯৯ |
|
|
২" |
#8-32 x 2.000" স্টার ড্রাইভ স্ক্রু (25-প্যাক) |
২৭৬-৫০০৪ |
|
|
২.২৫" |
#8-32 x 2.250" স্টার ড্রাইভ স্ক্রু (25-প্যাক) |
২৭৬-৮০১৫ |
|
| 2.5" | #8-32 x 2.500" স্টার ড্রাইভ স্ক্রু (25-প্যাক) | 276-8016 |
|
স্ক্রু স্টাইল |
স্ক্রু দৈর্ঘ্য / প্রকার |
স্ক্রু |
এসকেইউ |
|---|---|---|---|
| #8-32 হেক্স ড্রাইভ | 1/4" |
#৮-৩২ x ১/৪" স্ক্রু (১০০-প্যাক)
|
275-1002 275-1260 |
| 3/8" |
#৮-৩২ x ৩/৮" স্ক্রু (১০০-প্যাক) |
275-1003 | |
| 1/2" |
#৮-৩২ x ১/২" স্ক্রু (১০০-প্যাক) #৮-৩২ x ১/২" লকিং স্ক্রু (১০০-প্যাক) |
275-1004 275-1261 |
|
|
৫/৮" |
#৮-৩২ x ৫/৮" স্ক্রু (১০০-প্যাক) |
২৭৫-১০০৫ |
|
|
৩/৪" |
#৮-৩২ x ৩/৪" স্ক্রু (১০০-প্যাক) |
২৭৫-১০০৬ |
|
|
৭/৮" |
#৮-৩২ x ৭/৮" স্ক্রু (১০০-প্যাক) |
২৭৫-১০০৭ |
|
|
১" |
#৮-৩২ x ১.০০০" স্ক্রু (১০০-প্যাক) |
২৭৫-১০০৮ |
|
|
১.২৫" |
#৮-৩২ x ১.২৫০" স্ক্রু (৫০-প্যাক) |
২৭৫-১০০৯ |
|
|
১.৫" |
#৮-৩২ x ১.৫০০" স্ক্রু (৫০-প্যাক) |
২৭৫-১০১০ |
|
|
১.৭৫" |
#৮-৩২ x ১.৭৫০" স্ক্রু (৫০-প্যাক) |
২৭৫-১০১১ |
|
| 2" | #8-32 x 2.000" স্ক্রু (25-প্যাক) | 275-1012 | |
|
বিশেষ স্ক্রু
|
থাম্বস্ক্রু |
১/২" থাম্বস্ক্রু (৫০-প্যাক) |
275-1485 |
|
শোল্ডার স্ক্রু |
#8-32 কাঁধের স্ক্রু (25-প্যাক) | 276-1408 | |
|
#6-32 হেক্স ড্রাইভ
|
১/৪" |
#6-32 x 1/4" স্ক্রু (50-প্যাক) | 275-0659 |
|
১/২" |
#৬-৩২ x ১/২" স্ক্রু (৫০-প্যাক) #৬-৩২ x ১/২" লকিং স্ক্রু (১০০-প্যাক) |
275-1169 276-1958 |
