এই ভিডিওটি আপনাকে V5 Workcell-এর জয়েন্টগুলো মেরামত করার পদ্ধতি ধাপে ধাপে দেখিয়ে দেবে, যাতে আপনি এটিতে দক্ষ হয়ে উঠতে পারেন।
এই ভিডিওটি VEX প্রফেশনাল ডেভেলপমেন্ট প্লাস থেকে। PD+সম্পর্কে আরও জানুন।
ভিডিও থেকে পদক্ষেপ নীচে পাওয়া যায়:
সতর্কীকরণ: ওয়ার্কসেলের ক্ষতি এড়াতে, ওয়ার্কসেলের ভিত্তির সাথে আর্ম সংযুক্ত হয়ে গেলে 'আর্ম ইনস্টল' প্রকল্পে নয় টি 'টার্গেট' বিকল্পটি ব্যবহার করুন। এটি করার ফলে ওয়ার্কসেল কাঠামোর স্থায়ী ক্ষতি হতে পারে।
জয়েন্ট ফিক্সিং 1

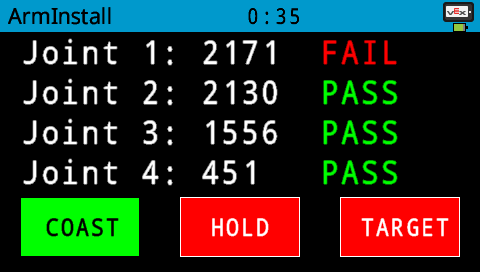

জয়েন্ট 1 ব্যর্থ হলে, এটি ঠিক করতে এই পদক্ষেপগুলি অনুসরণ করুন:

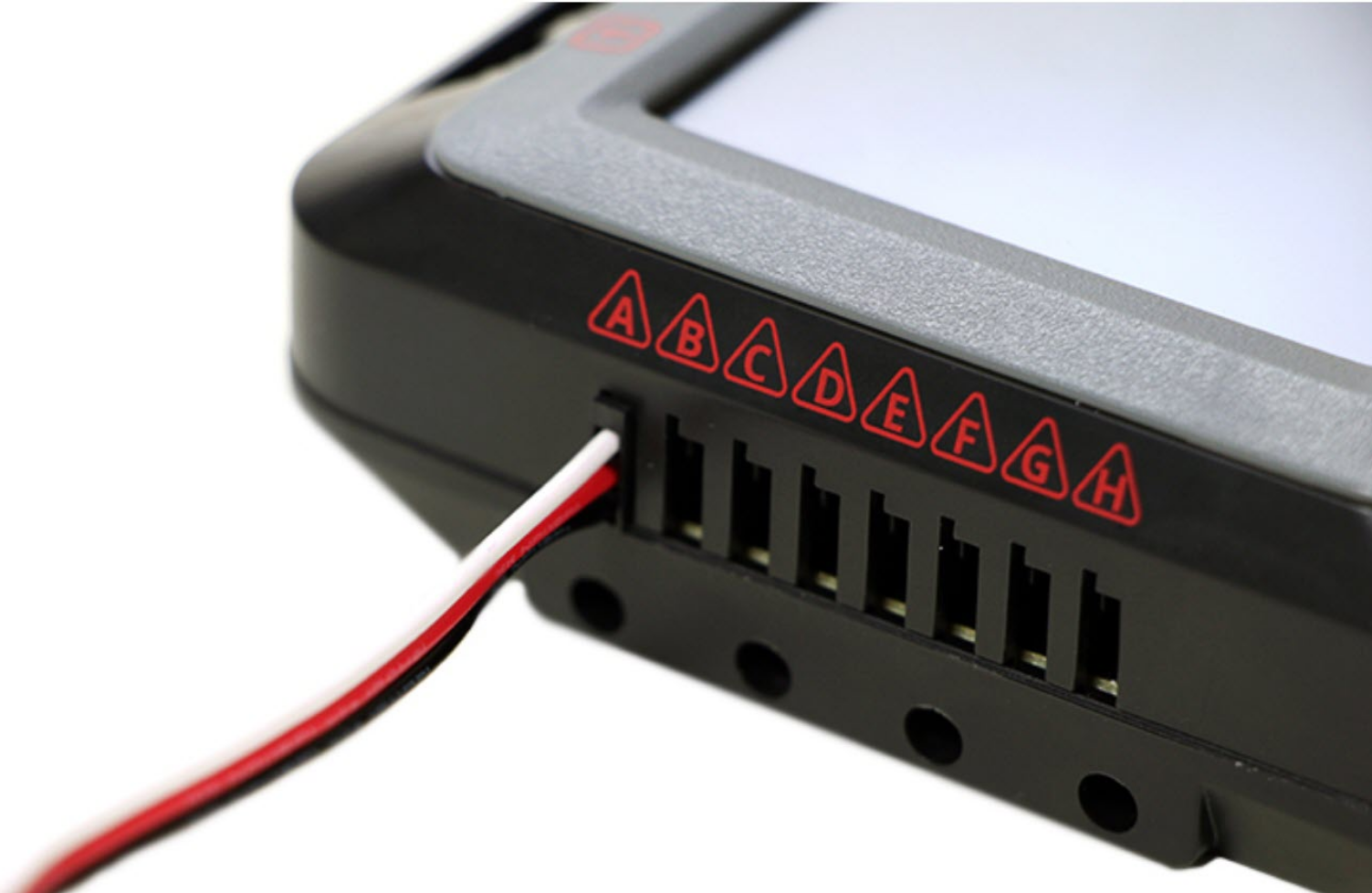

- 3-তারের তারগুলি সম্পূর্ণরূপে মস্তিষ্কে ঢোকানো হয়েছে কিনা তা পরীক্ষা করুন।

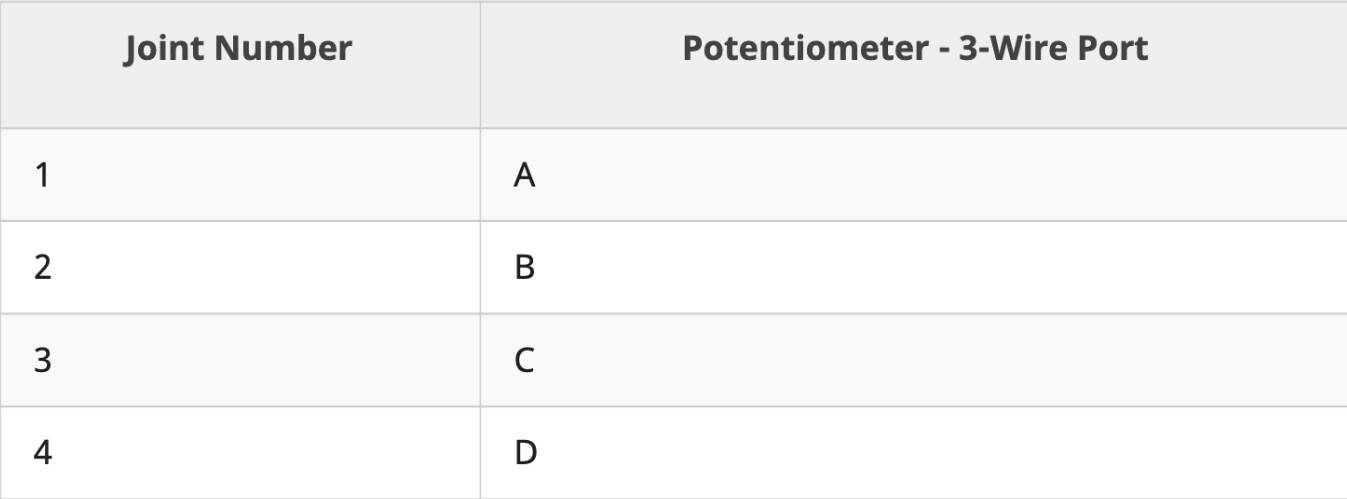

- আপনার কোডে সংজ্ঞায়িত 3-ওয়্যার পোর্টে প্রতিটি পটেনশিওমিটার ঢোকানো হয়েছে কিনা তা পরীক্ষা করুন।
- চেক করুন যে সমস্ত 3-ওয়্যার এক্সটেনশন তারগুলি সম্পূর্ণভাবে সংযুক্ত এবং প্লাগ ইন করা হয়েছে যাতে তাদের উভয়েরই একই রঙের অভিযোজন থাকে৷

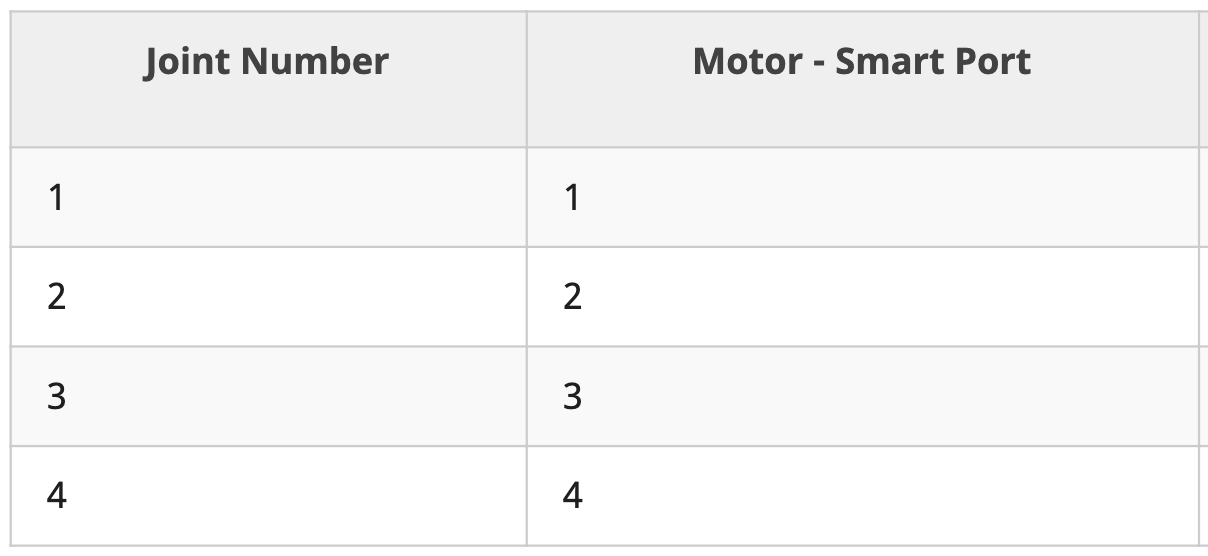

- প্রতিটি মোটরের সাথে সংযুক্ত স্মার্ট কেবলটি আপনার কোডে সংজ্ঞায়িত স্মার্ট পোর্টে মস্তিষ্কে সম্পূর্ণরূপে প্রবেশ করানো হয়েছে কিনা তা পরীক্ষা করুন।

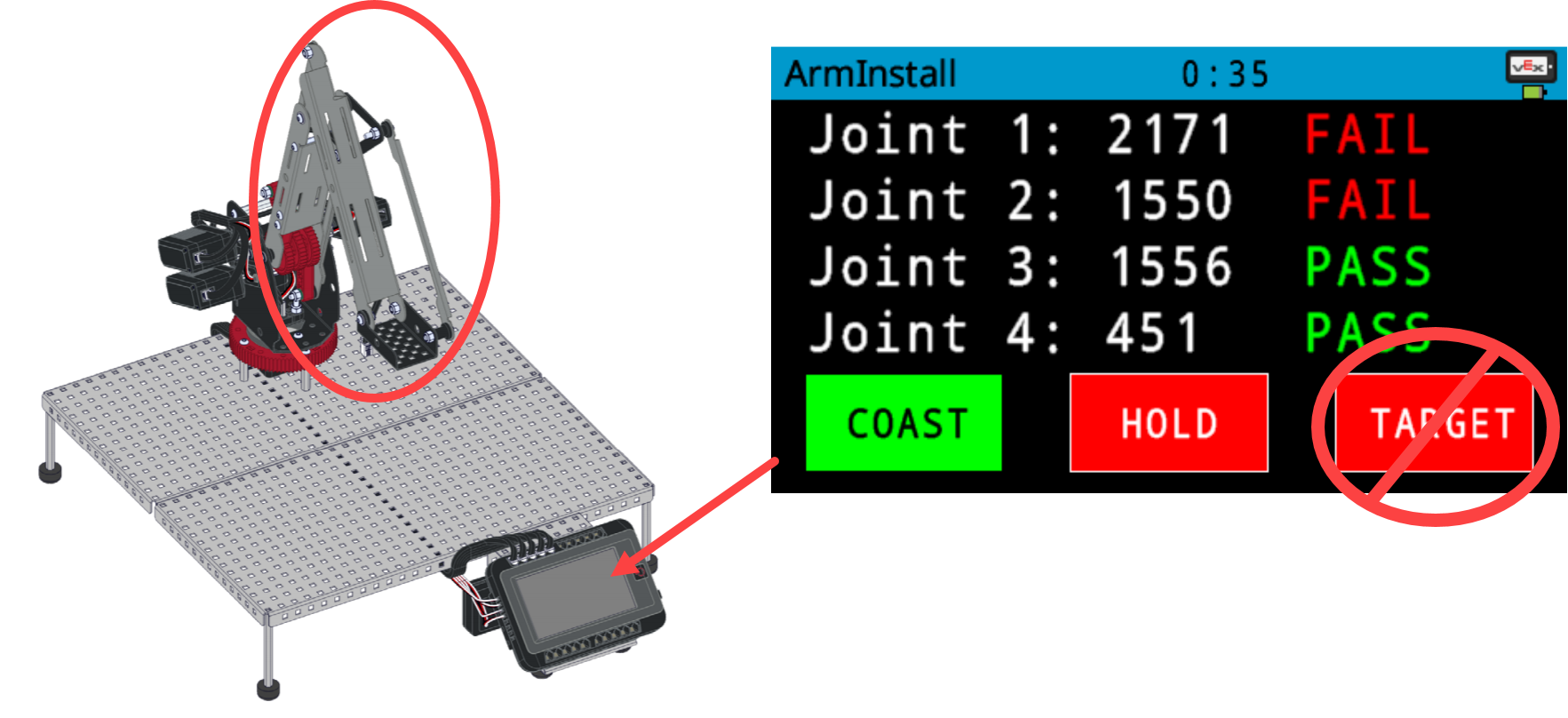

- 'আর্ম ইনস্টল' উদাহরণ প্রকল্প চালান, এবং 'COAST' নির্বাচন করুন৷ এটি আপনাকে মোটর লক বা সরানো ছাড়াই পটেনটিওমিটারের মানগুলি দেখতে অনুমতি দেবে। টার্গেটনির্বাচন করবেন না, কারণ এটি আপনার ওয়ার্কসেলের ক্ষতি করতে পারে।

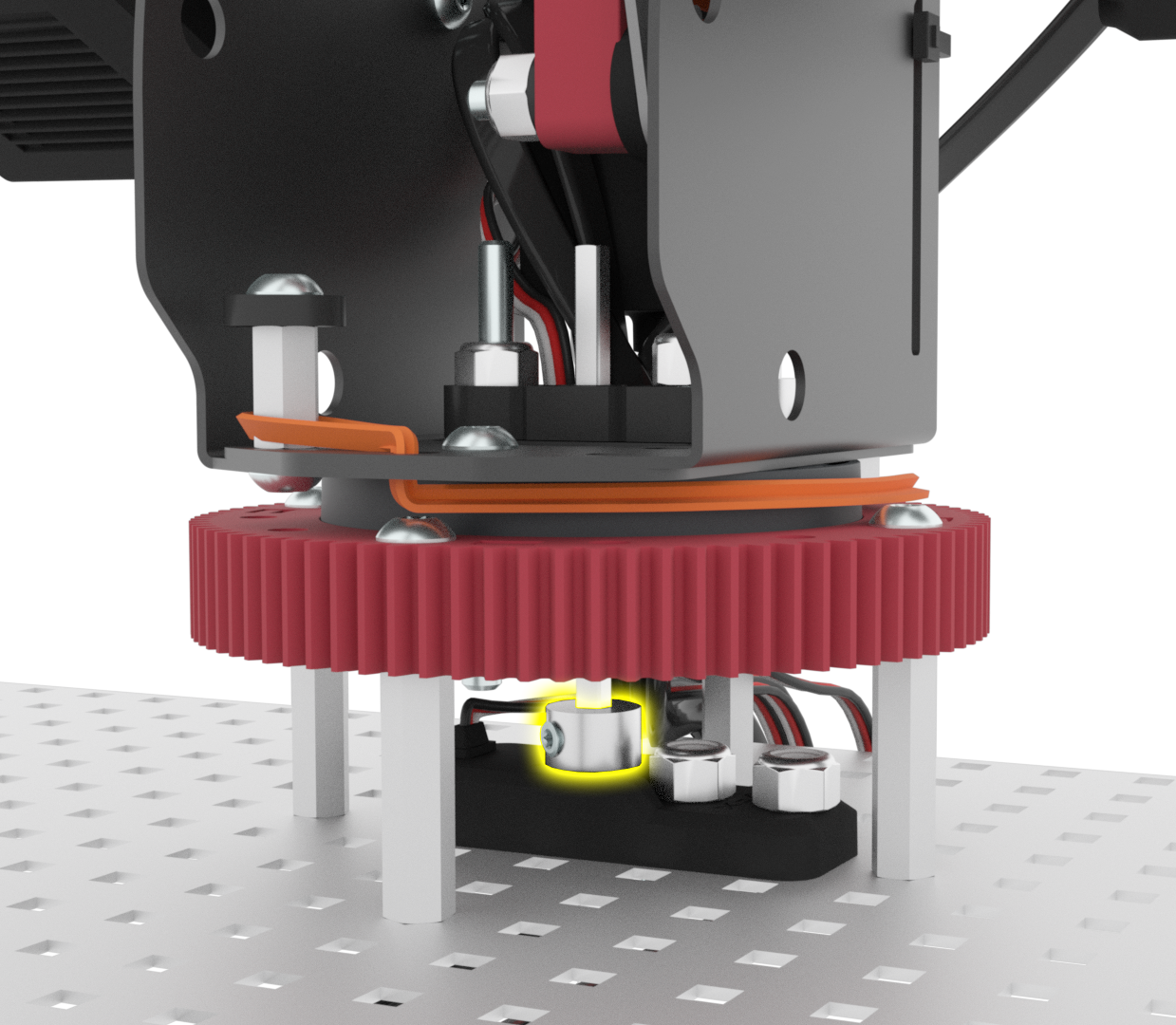

- জয়েন্ট 1 পটেনশিওমিটারের উপরে সংযুক্ত শ্যাফ্ট কলারটি সনাক্ত করতে ওয়ার্কসেলের বাহুতে টার্নটেবলের নীচে দেখুন। এই খাদ কলার আলগা.
- শ্যাফটটিকে নিচের দিকে নামান যতক্ষণ না এটি কেন্দ্রীয় লক বিমের ভেতর থেকে বেরিয়ে আসে, কিন্তু এই অ্যানিমেশনে দেখানো অনুযায়ী এটিকে পটেনশিওমিটারের ভেতরে ঢুকিয়ে রাখুন।
-
আপনি ব্রেইনের স্ক্রিনে জয়েন্ট 1 এর জন্য পটেনটিওমিটারের মানগুলি দেখার সাথে সাথে শ্যাফ্টটি ঘোরান। জয়েন্ট 1 পটেনশিওমিটারের মান প্রায় 1800 না হওয়া পর্যন্ত শ্যাফ্টটি ঘোরানো চালিয়ে যান।
: যেহেতু কেন্দ্রীয় লক বিমটিতে একটি বর্গাকার ইনসার্ট রয়েছে, তাই এই অ্যানিমেশনে দেখানো অনুযায়ী আপনাকে শ্যাফটটিকে ৯০ ডিগ্রি করে ঘোরাতে হবে। আপনি 1600 এবং 2000 এর মধ্যে যেকোনো মানের জন্য 'PASS' দেখতে পাবেন।
- কেন্দ্র লক রশ্মি মধ্যে খাদ পুনরায় সন্নিবেশ. আপনি কেন্দ্র লক রশ্মিতে শ্যাফ্ট ঢোকানোর সাথে সাথে নিশ্চিত করুন যে পোটেনটিওমিটারের মানটি এখনও মস্তিষ্কের স্ক্রিনে পাসিং রেঞ্জের মধ্যে রয়েছে।
- একবার শ্যাফ্টটি সেন্টার লক বিমে সুরক্ষিতভাবে পুনরায় ঢোকানো হলে, ওয়ার্কসেলের বাহুতে টার্নটেবলের নীচে জয়েন্ট 1 পটেনশিওমিটারের উপরে সংযুক্ত শ্যাফ্ট কলারটি পুনরায় সংযুক্ত করুন এবং শক্ত করুন।
2 থেকে 4 জয়েন্টগুলি ঠিক করা
যদি এক বা একাধিক জয়েন্ট 2 থেকে 4 ব্যর্থ হয়, তাহলে এটি ঠিক করতে এই পদক্ষেপগুলি অনুসরণ করুন:
- নিশ্চিত করুন যে তারগুলি সঠিকভাবে ঢোকানো হয়েছে। 3-তারের তারগুলি সম্পূর্ণরূপে মস্তিষ্কে ঢোকানো হয়েছে কিনা তা পরীক্ষা করুন।
- আপনার কোডে সংজ্ঞায়িত 3-ওয়্যার পোর্টে প্রতিটি পটেনশিওমিটার ঢোকানো হয়েছে কিনা তা পরীক্ষা করুন।
- চেক করুন যে সমস্ত 3-ওয়্যার এক্সটেনশন তারগুলি সম্পূর্ণভাবে সংযুক্ত এবং প্লাগ ইন করা হয়েছে যাতে তাদের উভয়েরই একই রঙের অভিযোজন থাকে৷
- প্রতিটি মোটরের সাথে সংযুক্ত স্মার্ট কেবলটি আপনার কোডে সংজ্ঞায়িত স্মার্ট পোর্টে মস্তিষ্কে সম্পূর্ণরূপে প্রবেশ করানো হয়েছে কিনা তা পরীক্ষা করুন।
- মস্তিষ্কের শক্তি বন্ধ করুন।

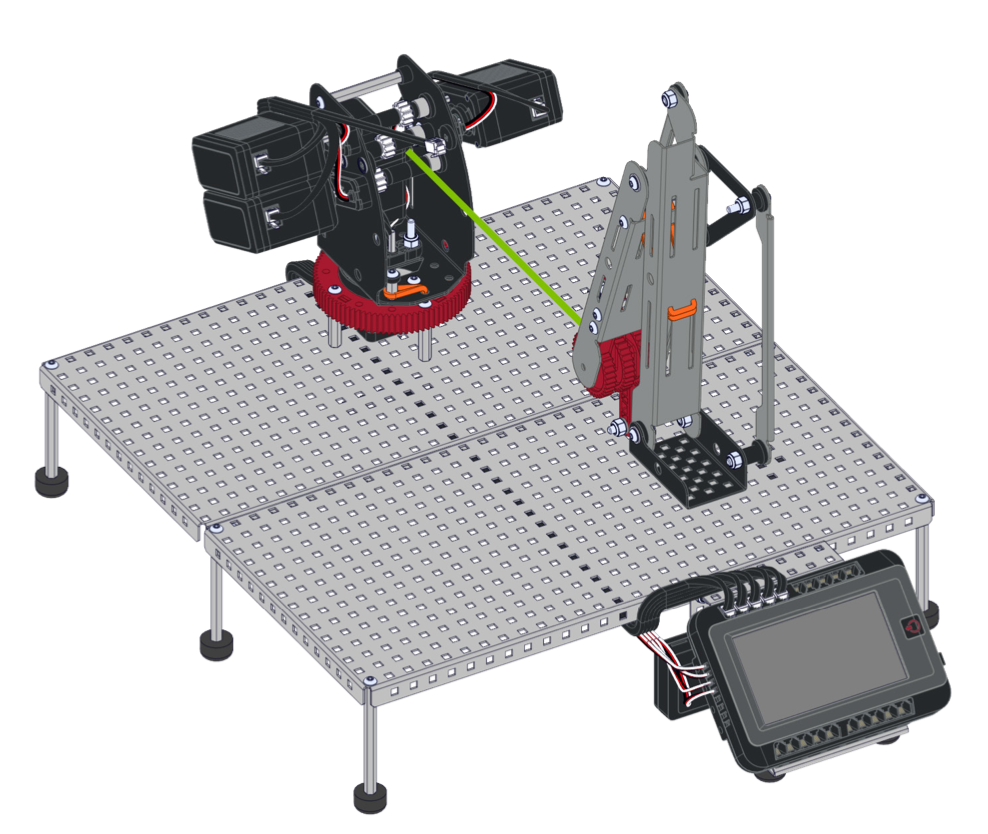

- মাস্টারিং জিগ সরান, এবং তারপর বেস এবং টার্নটেবল থেকে হাত বিচ্ছিন্ন করুন।
- মস্তিষ্কে শক্তি।
- 'আর্ম ইনস্টল' প্রকল্প চালান এবং 'টার্গেট' নির্বাচন করুন। এটি মোটরগুলিকে সরিয়ে দেবে যাতে পটেনটিওমিটারগুলি তাদের পাসিং সীমার মধ্যে থাকে।

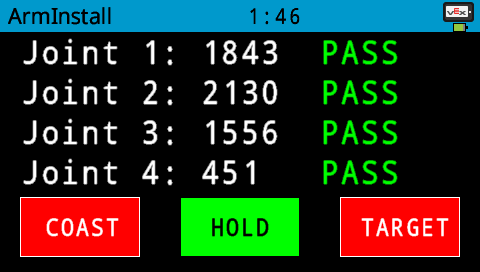

- ব্রেইনের ডিসপ্লেটি এখন দেখাবে যে সমস্ত জয়েন্টগুলি অতিক্রম করছে এবং 'Y' সীমার মধ্যে রয়েছে।
- সমস্ত জয়েন্টগুলি এখন পাসিং রেঞ্জে চলে গেলে, মোটরগুলিকে জায়গায় রাখতে 'হোল্ড' নির্বাচন করুন।

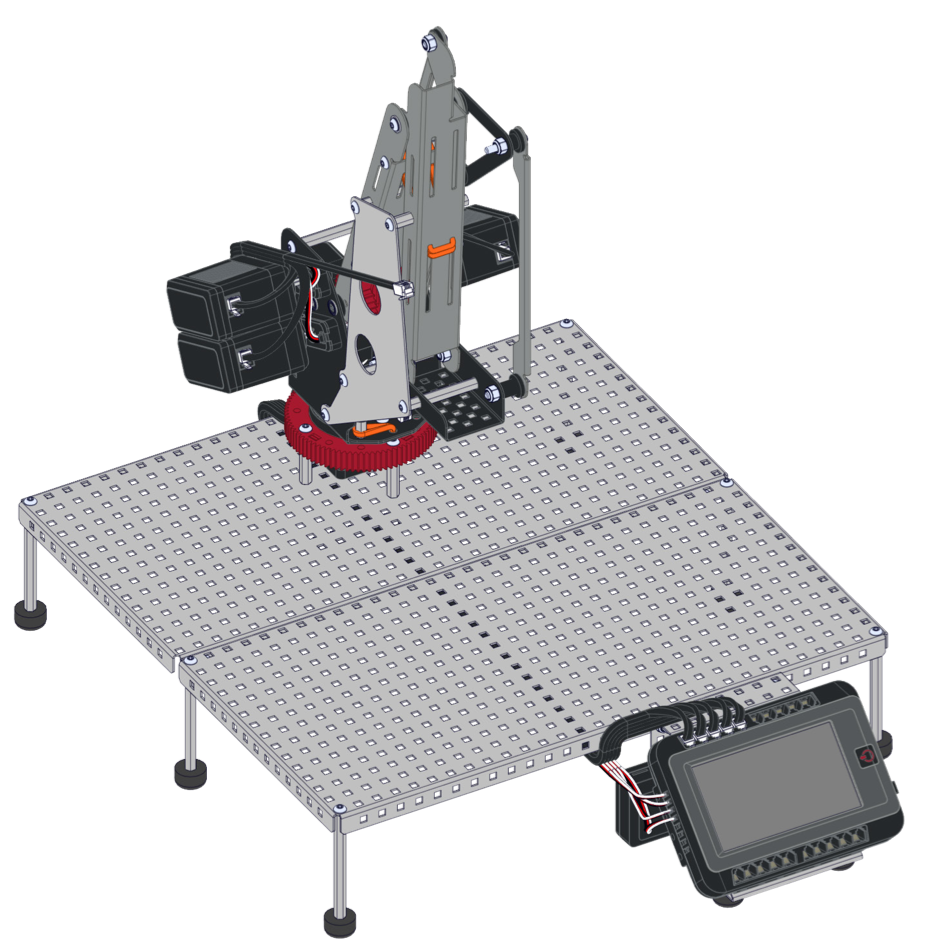

- মোটরগুলি 'হোল্ড' অবস্থানে থাকা অবস্থায় হাতটিকে বেসের সাথে পুনরায় সংযুক্ত করুন। আর্মটিকে বেসের সাথে পুনরায় সংযুক্ত করতে সাহায্য করার জন্য মাস্টারিং জিগটি বাহুতে রাখুন।
যদি উপরের সমস্যা সমাধানের পদক্ষেপগুলির কোনওটিই কাজ না করে, তাহলে অনুগ্রহ করে support@vex.comএ VEX সহায়তার সাথে যোগাযোগ করুন।
