تسمية البراغي
تستخدم البراغي نظام ترقيم للتمييز بين قطر الخيط، وعدد الخيوط في البوصة، بالإضافة إلى طول الخيط. هناك نظامان رئيسيان لترقيم البراغي، النظام القياسي والمتري.
مسامير VEX القياسية
تستخدم براغي VEX النظام القياسي، والرقم الأول المدرج على برغي VEX هو قطر الخيط. التالي هو قيمة الخيوط لكل بوصة، ويتبعها طول الخيط المقابل. على سبيل المثال، يبلغ قطر الخيط اللولبي #8-32 × ¼ بوصة 0.164 بوصة (#8)، و32 خيطًا في البوصة، وطول الخيط 0.25 بوصة.
|
بوصة مكافئة للبراغي المرقمة |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
| #0 | #1 | #2 | #3 | #4 | #5 | #6 | #8 | #10 | رقم 12 |
| 0.060" |
0.073" |
0.086" |
0.099" |
0.112" |
0.125" |
0.138" |
0.164 بوصة |
0.190 بوصة |
0.216" |
كما تعلم، يمكن ربط البراغي باستخدام العديد من الأدوات. تتراوح هذه من النظام القياسي للأدوات الذي يستخدم Phillips وFlatheads، إلى الاستخدام المتري للمفاتيح السداسية. تستخدم منتجات VEX بشكل متكرر أدوات Torx أو Star Drive Screws. تستخدم VEX براغي Star Drive في أغلب الأحيان لأنها تميل إلى عدم نزعها بسهولة كما قد تفعل بعض البراغي المترية أو القياسية.
| معيار | متري | ستار درايف |
|---|---|---|
كيفية تأمين البراغي والصواميل
يمكن تثبيت البراغي على الصواميل باستخدام الأدوات المتوافقة المذكورة أعلاه. لتوضيح ذلك، يرجى مشاهدة الفيديو أدناه. إحدى الوجبات الرئيسية المستفادة من الفيديو المطبق على مبنى VEX والحياة الواقعية هي مقولة "يمين-محكم، يسار-فضفاض" لتشديد البراغي أو فكها. لمزيد من المعلومات حول أدوات المجموعة، راجع هذه المقالة من مكتبة VEX لأدوات مجموعة V5، أو راجع هذه المقالة من مكتبة VEX لأدوات مجموعة EXP، أو راجع هذه المقالة من مكتبة VEX لأدوات Workcell V5.
أنماط المسمار
تستخدم منتجات VEX نمطين مختلفين من البراغي. الأول، والذي غالبًا ما يكون أقل استخدامًا ولكن لا يزال مهمًا، هو برغي الضبط .
يختلف برغي التثبيت عن البرغي العادي لأنه لا يحتوي على "رأس". يأتي برغي المجموعة بحجم واحد برأسين مختلفين، #8-32 × 0.125 بوصة Star Drive. تأتي مجموعة البراغي هذه بشكل متكرر في أطواق العمود، وأطواق عمود التثبيت، ويمكن تثبيتها في مواجهات.
النمط الثاني من المسمار هو Hex وStar Drive Screw المعترف به على نطاق واسع (يحتوي هذا على رأس مقارنة بمسمار التثبيت الذي لا يحتوي على رأس).
تتوفر المسامير بأطوال مختلفة بما في ذلك:
- #6-32 × ¼ بوصة و#6-32 × ½ بوصة
- #8-32 × ¼ بوصة إلى #8-32 × 2 بوصة.
- #6-32 × ½ بوصة، #8-32 × ¼ بوصة، و#8-32 × ½ بوصة
مسامير القفل. تحتوي براغي القفل على طبقة من النايلون على جزء من الخيط مما يساعد على منعها من الارتخاء.
يوضح هذا الجدول نظام التسمية المستخدم مع براغي نمط Star Drive. يوضح لك هذا الجدول الحد الأقصى لعزم الدوران المسموح به لكل حجم من أحجام المسمار.
|
حجم النجمة |
نقطة إلى نقطة (ق) (مم) |
المسمار (د) |
ماكس عزم الدوران (نيوتن متر) |
|---|---|---|---|
|
T6 |
1.6 |
م2 |
0.75 |
| T7 | 2 | م2.5 |
1.4 |
| T8 | 2.3 | م2.5 | 2.2 |
| T9 | 2.5 | م3 | 2.8 |
| T10 | 2.7 | م & م3.5 | 3.7 |
| T15 | 3.3 | م3.5 & م4 | 6.4 |
| T20 | 3.8 | م4 & م5 | 10.5 |
| T25 | 4.4 | م4.5 & م5 | 15.9 |
| T27 | 5 | م4.5 & م5 & م6 | 22.5 |
| T30 | 5.5 | م6 & م7 | 31.1 |
| T40 | 6.6 | م7 & م8 | 54.1 |
| T45 | 7.8 | م8 & م10 | 86.2 |
| T50 | 8.8 | م10 | 132 |
| T55 | 11.2 | م12 | 252 |
| T60 | 13.2 | م14 | 437 |
| T70 | 15.5 | م16 | |
| T80 | 17.6 | م18 | |
| T90 | 19.9 | م20 | |
| T100 | 22.1 | م22 |
تأتي البراغي في نوعين من الرؤوس: Hex Drive وStar Drive
- المسمار السداسي رقم 6-32 أو #8-32 الذي يتم ربطه بمفتاح سداسي مقاس 5/64 بوصة و3/32 بوصة على التوالي
- المسمار رقم 8-32 Star Drive الذي يتم ربطه باستخدام مفتاح T15 Star Drive أو مفك البراغي T15 Star Drive.
| #6-32 برغي محرك سداسي | #8-32 برغي محرك سداسي | #8-32 برغي محرك النجمة |
| مفتاح سداسي مقاس 5/64 بوصة | مفتاح سداسي مقاس 3/32 بوصة | مفتاح T15 ستار درايف |
|
|
|
المعلومات والتطبيقات المادية
قبل البدء في استخدام المسمار، من المهم معرفة كيفية اختيار طول المسمار. شاهد هذا الفيديو لمعرفة المزيد حول اختيار أفضل طول للمسمار لجهازك.
V5 Smart Motors وجميع صواميل ومواجهات VEX القياسية
-
#8-32 مادة برغي محرك النجوم: سبائك الصلب
- مسامير SAE الصف 8
- قوة الشد 150,000 رطل لكل بوصة مربعة
- تم تصميمه لتحمل قدر كبير من عزم الدوران، مما يسمح للبناة "بإغلاق" آلياتهم حقًا
- متوافق مع V5 Smart Motors وجميع صواميل ومواجهات VEX القياسية
V5 Smart Motors وجميع صواميل ومواجهات VEX القياسية
-
#8-32 مادة برغي محرك سداسي: فولاذ مقاوم للصدأ عالي القوة بدون لمسة نهائية
- متوافق مع V5 Smart Motors وجميع صواميل ومواجهات VEX القياسية
-
# 8-32 مسامير القفل
- قم بتطبيق خزانة الخيط على الخيوط الخاصة بهم
- سوف تساعد خزانة الخيط في تثبيت المسمار في موضعه
- يمكن استخدامه حوالي 10-15 مرة مع الاحتفاظ بقفل ثابت
- توفير وظائف مشابهة لصواميل VEX Nylock
يُستخدم لمحركات VEX Cortex وأجهزة الخدمة فقط
-

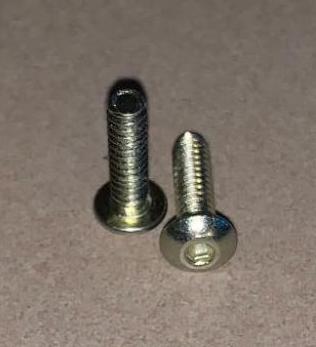

#6-32 مسامير المادة: فولاذ مقاوم للصدأ عالي القوة بدون لمسة نهائية
- متوافق مع 393 محركًا ومؤازرة
- #6-32 مسامير القفل
- قم بتطبيق خزانة الخيط على الخيوط الخاصة بهم
- سوف تساعد خزانة الخيوط في تثبيت المسمار في موضعه
- يمكن استخدامه حوالي 10-15 مرة مع الاحتفاظ بقفل ثابت
- توفير وظائف مشابهة لصواميل VEX Nylock
جميع صواميل ومواجهات VEX القياسية
-
مادة برغي الكتف: فولاذ مقاوم للصدأ عالي القوة بدون لمسة نهائية
- متوافق مع جميع صواميل ومواجهات VEX القياسية
- اصنع محاور منخفضة الانحدار من معدن VEX
- مصمم ليتناسب بشكل مريح مع فتحة VEX المربعة ويسمح لعدة طبقات من المعدن بالتدوير
- القطر 0.176 بوصة × الكتف الطويل 0.20 بوصة
- محرك مفاتيح سداسي VEX مقاس 3/32 بوصة
جميع صواميل ومواجهات VEX القياسية
-
مادة البرغي: بلاستيك
- متوافق مع جميع صواميل ومواجهات VEX القياسية
- نفس الحجم (#8-32) مثل براغي VEX القياسية، فقط لها رأس مخرش بقطر 0.428 بوصة بحيث يمكن شدها أو فكها يدويًا
- رائعة للاستخدامات التي يتم فيها إدخال المسمار أو إزالته عدة مرات، مثل لوحات الوصول للروبوت أو حوامل البطارية. أو في المواقف التي لا يُفضل فيها استخدام الأدوات، مثل بعض الإعدادات التعليمية.
قائمة كاملة من البراغي التي تباع بواسطة VEX
الغرض من هذا الجدول هو تصور القائمة الكاملة للبراغي التي تبيعها شركة VEX. يمكن أن يساعد استخدام هذا الجدول في توفير بدائل غير مرئية لدمجها في التصميم الخاص بك.
|
نمط المسمار |
طول / نوع المسمار |
أفسد |
رمز التخزين التعريفي |
|---|---|---|---|
|
#8-32 ستار درايف |
1/8" |
برغي مجموعة محرك النجوم #8-32 × 1/8 بوصة (32 حزمة) |
276-6098 |
|
1/4" |
برغي محرك النجمة #8-32 × 1/4 بوصة (100 حزمة) |
276-4990 276-5006 |
|
|
3/8" |
برغي ستار درايف #8-32 × 3/8 بوصة (100 قطعة) |
276-4991 |
|
|
1/2" |
برغي ستار درايف #8-32 × 1/2 بوصة (100 قطعة) |
276-4992 |
|
| 5/8" |
برغي ستار درايف #8-32 × 5/8 بوصة (100 قطعة) |
276-4993 |
|
| 3/4" |
برغي ستار درايف #8-32 × 3/4 بوصة (100 قطعة) | 276-4994 |
|
| 7/8" |
برغي ستار درايف #8-32 × 7/8 بوصة (100 قطعة) | 276-4995 |
|
| 1" |
برغي ستار درايف #8-32 × 1.000 بوصة (100 قطعة) | 276-4996 |
|
| 1.25" |
برغي ستار درايف #8-32 × 1.250 بوصة (50 قطعة) | 276-4997 |
|
| 1.5" |
برغي ستار درايف #8-32 × 1.500 بوصة (50 قطعة) | 276-4998 |
|
| 1.75" |
برغي ستار درايف #8-32 × 1.750 بوصة (50 قطعة) | 276-4999 |
|
| 2" |
#8-32 × 2.000 بوصة مسمار محرك النجمة (25 حزمة) | 276-5004 |
|
| 2.25" |
برغي ستار درايف #8-32 × 2.250 بوصة (25 حزمة) | 276-8015 |
|
| 2.5" | #8-32 × 2.500 "برغي ستار درايف (25 حزمة) | 276-8016 |
|
نمط المسمار |
طول / نوع المسمار |
أفسد |
رمز التخزين التعريفي |
|---|---|---|---|
|
# 8-32 محرك سداسي عشري |
1/4" |
برغي #8-32 × 1/4 بوصة (100 قطعة)
|
275-1002 275-1260 |
|
3/8" |
برغي #8-32 × 3/8 بوصة (100 قطعة) |
275-1003 | |
|
1/2" |
برغي #8-32 × 1/2 بوصة (100 قطعة) |
275-1004 275-1261 |
|
| 5/8" |
برغي #8-32 × 5/8 بوصة (100 قطعة) |
275-1005 |
|
| 3/4" |
برغي #8-32 × 3/4 بوصة (100 قطعة) |
275-1006 |
|
| 7/8" |
برغي #8-32 × 7/8 بوصة (100 قطعة) |
275-1007 |
|
| 1" |
برغي #8-32 × 1.000 بوصة (100 قطعة) |
275-1008 |
|
| 1.25" |
برغي #8-32 × 1.250 بوصة (50 قطعة) |
275-1009 |
|
| 1.5" |
برغي #8-32 × 1.500 بوصة (50 قطعة) |
275-1010 |
|
| 1.75" |
برغي #8-32 × 1.750 بوصة (50 قطعة) |
275-1011 |
|
| 2" | #8-32 × 2.000 بوصة برغي (25 حزمة) | 275-1012 | |
|
المسمار التخصصي |
إبهامي |
برغي إبهامي 1/2 بوصة (50 قطعة) |
275-1485 |
| المسمار الكتف |
#8-32 براغي الكتف (25 قطعة) | 276-1408 | |
|
#6-32 محرك سداسي عشري |
1/4" |
برغي #6-32 × 1/4 بوصة (50 قطعة) | 275-0659 |
| 1/2" |
برغي #6-32 × 1/2 بوصة (50 قطعة) برغي قفل #6-32 × 1/2 بوصة (100 قطعة) |
275-1169 276-1958 |
