تسمح وحدة التحكم بالطباعة للمستخدم بعرض الرسائل أو الإبلاغ عن قيم المستشعر أو تقديم البيانات من مشاريع VEXcode EXP. تسمح وحدة التحكم بالطباعة أيضًا للمستخدمين بحفظ مخرجات الطباعة كملف نصي.
يمكن أيضًا استخدام وحدة التحكم في الطباعة لعرض معلومات العملية، وتوفير إشارات مرئية تمكن المستخدم من رؤية ما في مشروع VEXcode EXP في لحظة زمنية محددة ، وبالتالي إجراء اتصال مرئي بين المشروع وإجراءات روبوت EXP.
تحتاج وحدة التحكم في الطباعة إلى اتصال نشط بين VEX EXP Brain والجهاز المستخدم مع VEXcode EXP. يمكن تحقيق ذلك عن طريق:
اتصال يو اس بي
لاسلكي عبر وحدة التحكم
ملاحظة: اتصال Bluetooth غير متاح.
كيفية فتح وحدة التحكم في الطباعة
توجد وحدة التحكم بالطباعة في شاشة عرض EXP. لفتح وحدة التحكم بالطباعة، حدد رمز شاشة العرض بجوار التعليمات.
سيتم فتح شاشة العرض بمجرد تحديدها. توجد وحدة التحكم بالطباعة على الجانب الأيمن.
كيفية استخدام وحدة التحكم في الطباعة في المشروع
ابحث وارسم الكتل التي تشغل وحدة التحكم في الطباعة
يتم استخدام كتل المظهر المتخصصة ضمن مشروع VEXcode EXP لتشغيل وحدة تحكم الطباعة. تقوم هذه الكتل بطباعة الكلمات أو الأرقام أو القيم المبلغ عنها من المتغيرات أو حساب عامل التشغيل أو القيم المبلغ عنها من جهاز استشعار أو جهاز.
توفر ميزة التعليمات في VEXcode EXP معلومات إضافية حول هذه الكتل البرمجية وغيرها. راجع هذه المقالة للحصول على معلومات حول كيفية الوصول إلى ميزة "المساعدة".

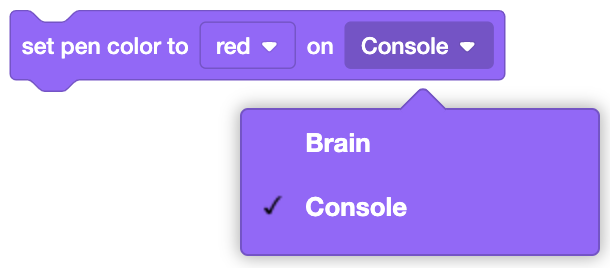

يمكن أيضًا استخدام كتلة [تعيين لون القلم] ضمن فئة الرسم في وحدة تحكم الطباعة عن طريق تحديد "وحدة التحكم" من القائمة المنسدلة.
تطبيق كتل المظهر باستخدام وحدة التحكم في الطباعة
استخدم كتل البحث داخل المشروع لطباعة رسالة أو عرض البيانات في وحدة التحكم بالطباعة.
لاستخدام كتل الطباعة، حدد كتلة البحث المطلوبة وأضفها إلى المشروع. حدد "وحدة التحكم" من القائمة المنسدلة.
ملاحظة: يجب تمكين الجزء "تعيين المؤشر إلى الصف التالي" من الكتلة حتى يظهر النص في وحدة التحكم بالطباعة.
قم بتنزيل المشروع على EXP Robot Brain وحدد "تشغيل".
راجع هذه المقالة حول تنزيل مشروع وتشغيله.
بمجرد تحديد "تشغيل"، سيتم تشغيل المشروع وستتم طباعة النص الملون أو القيم المبرمجة على وحدة تحكم الطباعة وفقًا لما يمليه مشروع VEXcode EXP.
تطبيق كتل الرسم باستخدام وحدة التحكم في الطباعة
استخدم كتل الرسم داخل المشروع لتغيير لون النص في وحدة التحكم بالطباعة.
لاستخدام كتلة [تعيين لون القلم]، حدد كتلة [تعيين لون القلم] وأضفها إلى المشروع.
حدد "وحدة التحكم" من القائمة المنسدلة.
ملاحظة: كتلة [تعيين لون القلم] هي كتلة الرسم الوحيدة التي يمكن استخدامها في وحدة التحكم.
قم بتنزيل المشروع على EXP Robot Brain وحدد "تشغيل".
راجع هذه المقالة حول تنزيل مشروع الكتل وتشغيله.
بمجرد تحديد "تشغيل"، سيتم تشغيل المشروع وستتم طباعة النص الملون أو القيم المبرمجة على وحدة تحكم الطباعة وفقًا لما يمليه مشروع VEXcode EXP.
مسح الصفوف في وحدة التحكم في الطباعة
هناك طريقتان لمسح كافة المعلومات من وحدة التحكم بالطباعة. الطريقة الأولى لمسح النص بالكامل هي تحديد الزر "مسح" الموجود أسفل يسار وحدة التحكم بالطباعة.
هناك طريقة أخرى لمسح وحدة تحكم الطباعة وهي استخدام كتلة [مسح كافة الصفوف].
قم بإضافة الكتلة [مسح كافة الصفوف] إلى المشروع لإزالة كافة الأسطر الموجودة في وحدة التحكم بالطباعة.
في هذا المشروع، ستتم طباعة كلمة "Hello" على وحدة تحكم الطباعة. بعد 3 ثوان، سيتم مسح كافة الصفوف. بعد ذلك، ستتم طباعة كلمة "Goodbye" على وحدة التحكم في الطباعة وسيتم مسحها بعد 3 ثوانٍ.
الحفظ من وحدة التحكم في الطباعة
من السهل حفظ المعلومات من وحدة تحكم الطباعة على جهازك. حدد "حفظ" في الجزء السفلي من وحدة التحكم بالطباعة لحفظ النص بالكامل كملف .
بمجرد تحديد الزر "حفظ"، سيتم حفظ الملف تلقائيًا في مجلد التنزيلات على جهازك كملف .
ملاحظة: الملف لا يحفظ الألوان المطبوعة.
أمثلة على المشاريع باستخدام وحدة التحكم في الطباعة
تقرير قيم المتغيرات والبيانات في المشروع
يمكن استخدام وحدة التحكم في الطباعة للإبلاغ عن القيم المتغيرة في لحظات منفصلة داخل المشروع.
|
|
|
استخدم وحدة تحكم الطباعة لطباعة قيمة "myVariable".
في المشروع الموجود على اليسار، تعرض وحدة التحكم بالطباعة قيمًا متغيرة عند الضغط على أزرار Brain. يزداد المتغير عند الضغط على الزر "الأيسر"، ويتناقص عند الضغط على الزر "الأيمن".
تقرير قيم الاستشعار والبيانات في المشروع
يمكن استخدام وحدة التحكم في الطباعة للإبلاغ عن بيانات المستشعر في لحظات منفصلة داخل المشروع.
|
|
|
تسمح البيانات التي تم التقاطها بواسطة وحدة التحكم بالطباعة للمستخدم برؤية معلومات قيمة حول عمليات المشروع بما في ذلك معلومات مستشعر EXP Robot. عند تشغيل كتلة [الطباعة]، يمكن برمجتها لعرض المعلومات التي تم التقاطها في تلك اللحظة.
في المشروع الموجود على اليسار، تعرض وحدة التحكم في الطباعة المعلومات التي تم الإبلاغ عنها بواسطة مستشعر القصور الذاتي المدمج في EXP Brain كما هو منصوص عليه في كتلتي الشكل والاستشعار داخل المشروع. تتضمن هذه المعلومات التغييرات التي يلتقطها مستشعر القصور الذاتي في لحظات منفصلة أثناء تشغيل المشروع: الوقت بالثواني ودوران BaseBot بالدرجات.
ملاحظة: يستخدم المشروع في هذا المثال قالب BaseBot (نظام الدفع، محركين).
