نظام البناء البلاستيكي VEX هو نظام سهل التركيب بدون أدوات مصمم لسرعة التجميع وتعدد الاستخدامات. باستخدام نظام قياسي ثلاثي الأبعاد لجميع القطع البلاستيكية VEX، يمكنك البناء في أي اتجاه وتوصيل القطع دائمًا ببقية البناء.
يتكون نظام البناء البلاستيكي VEX من فئات الأجزاء التالية:
إلكترونيات - عقل الروبوت، والبطارية، والمحركات، وأجهزة الاستشعار لإضفاء الحياة والذكاء على الروبوت الخاص بك.
المكونات الهيكلية - العوارض والألواح هي اللبنات الأساسية للروبوت الخاص بك.
يتم استخدام المثبتات - الدبابيس والمباعدات وموصلات الزاوية لتوصيل المكونات الهيكلية.
مكونات الحركة - العجلات، التروس، البكرات، والملحقات الأخرى توفر الحركة والقدرات الإضافية لروبوتك.
من الأدوات المساعدة المفيدة عند استخدام نظام البناء البلاستيكي VEX هي مسطرة VEX IQ Parts. تحتوي هذه المسطرة على مقياس 1:1، لذلك يمكن وضع الأجزاء مباشرة على النسخة المطبوعة لسهولة التعرف عليها. راجع هذه المقالة للحصول على معلومات حول المسطرة وروابط لملفات PDF القابلة للطباعة.هذه المعلومات مفيدة عند تجميع VEX IQ Robot Build، أو البحث في خط منتجات VEX عن جزء بديل.
أنظمة تحديد المقاسات للأجزاء
هناك العديد من أنظمة التحجيم المرتبطة بنظام البناء البلاستيكي VEX. يتضمن ذلك نظام Pitch للمنتجات الهيكلية، وتحجيم دبابيس الموصل، وأنظمة تحجيم منتجات الحركة.

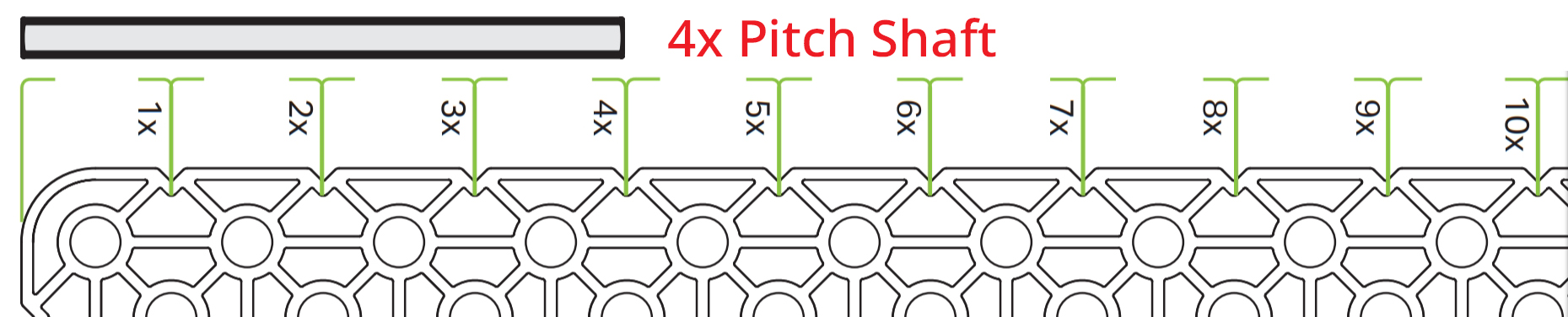

الملعب هو المسافة بين نقطتين متقابلتين متتاليتين. مع نظام البناء البلاستيكي VEX، تعد هذه وحدة واحدة في نظام شبكي ثلاثي الأبعاد. جميع فتحات التثبيت العادية متباعدة بمقدار 1x (12.7 مم / 0.5 بوصة). يتم تحديد حجم الأعمدة والمواجهات والموصلات الزاوية والحزم والألواح بمضاعفات صحيحة لطبقة الصوت.

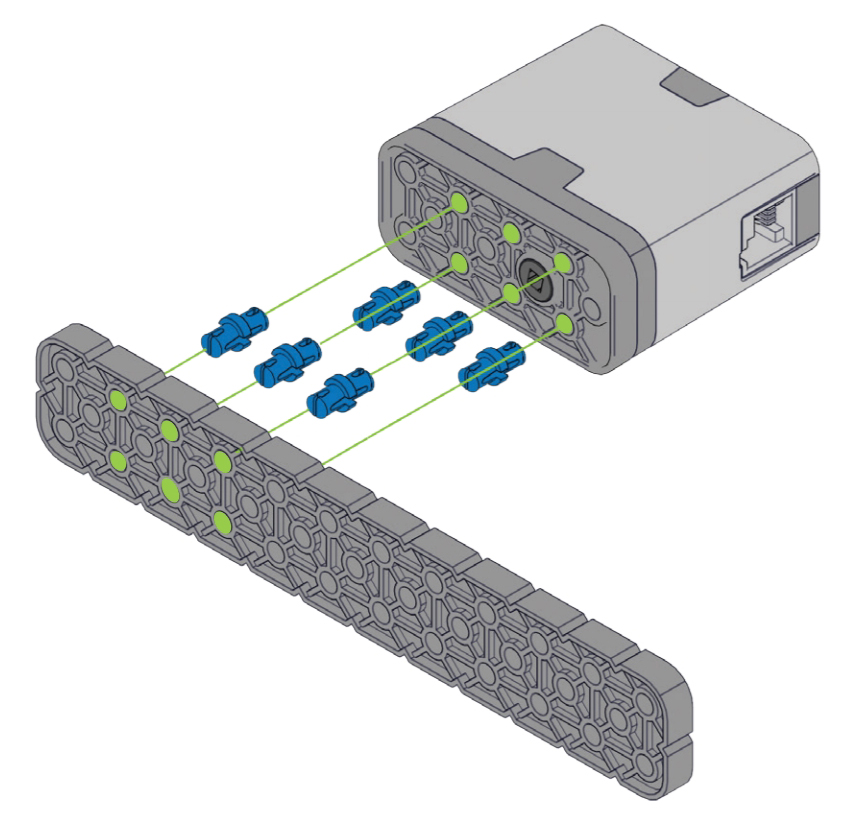

يسمح هذا بالإشارة إلى القطع الهيكلية باسم "عدد الثقوب". باستخدام هذه الطريقة، يبلغ عرض العارضة 1 × 12 فتحة واحدة وطولها 12 فتحة. تحتوي العوارض والألواح 2x على صف مركزي من الثقوب التي تعمل بين مجموعة الثقوب الشبكية. يتم تعويض هذه الثقوب بمقدار 1⁄2 فتحة مما يسمح بالعديد من خيارات التجميع الإضافية. عند اتباع مجموعة من تعليمات بناء VEX، يعد الاهتمام الشديد بعدد الثقوب أمرًا ضروريًا للنجاح. عند إنشاء مجموعات روبوت مخصصة، فإن حساب عدد الثقوب يمكن أن يضمن أن الهياكل متوازية ولها زوايا مربعة.

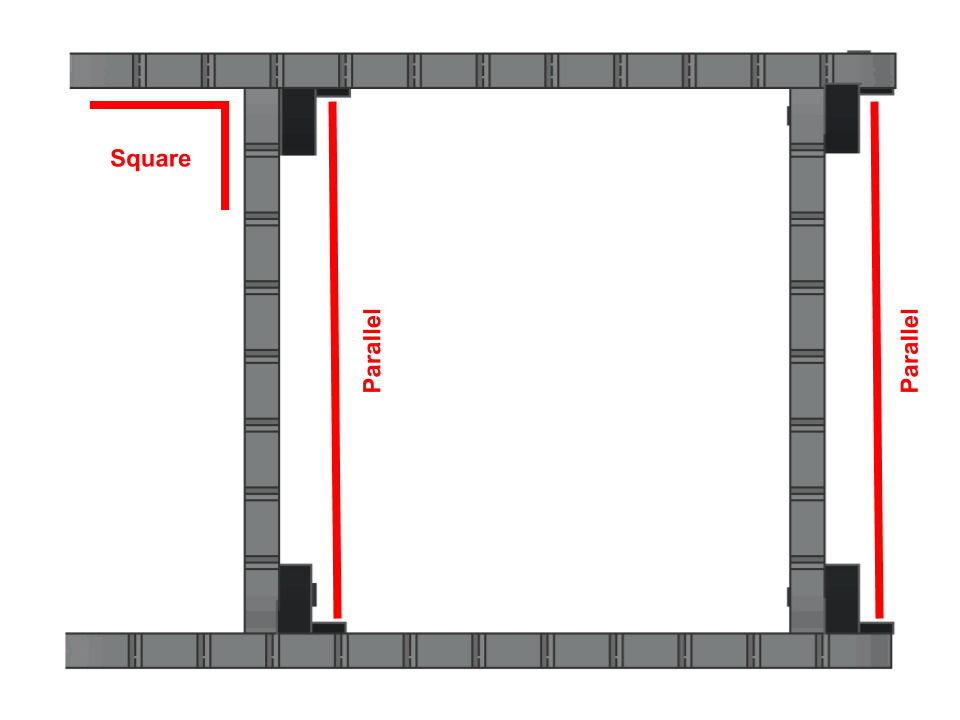

| عد الثقوب | الموازي والمربع |
|
|
|
| كمرات 1×2 و1×4 و1×6 |
تحتوي الحزم 1x2 و1x4 و1x6 على فتحة مركزية إضافية ضمن طولها مما يمنحها خطًا مكونًا من 3 فتحات و5 فتحات و7 فتحات. تسمح هذه الفتحة الإضافية بإدخال عمود من خلال مركز الجزء، أو توصيل أجزاء إضافية في منتصف الشعاع.

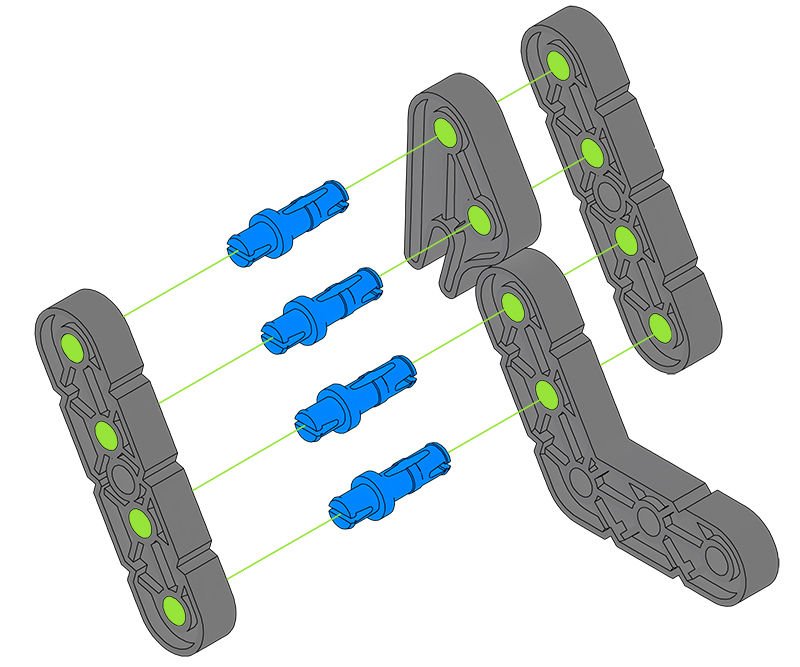

| مثال على استخدام دبوس موصل 1x2 |
تُستخدم دبابيس الموصل عادةً لتوصيل الحزم والألواح والموصلات الزاوية في متوازي. يتم تحديد الدبابيس بناءً على عدد الحزم التي يمكن توصيلها معًا (على سبيل المثال، 1x1 أو 1x2)، حيث تشير علامة "x" في الاسم إلى موقع الحافة. في حالة تسمية دبابيس الموصل، يشير مصطلح "الملعب" إلى سمك الشعاع (سمكه 6.35 مم / 0.25 بوصة). على سبيل المثال، يعني دبوس الموصل 1x2 أنه يمكن إدخال جانب واحد من الدبوس من خلال شعاع واحد ويمكن إدخال الجانب الآخر من الدبوس من خلال سماكتين من الحزم.

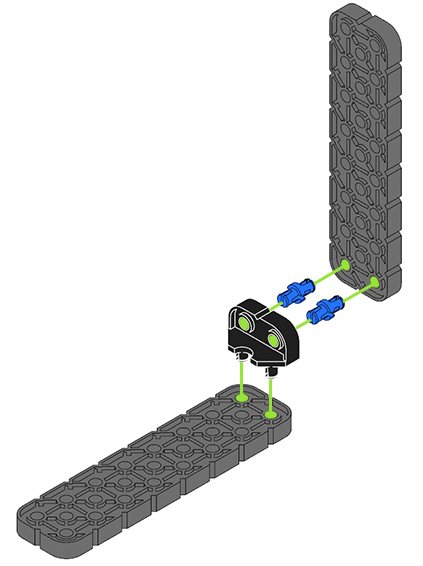

| مثال على استخدام موصل الزاوية 1x2 |
تُستخدم موصلات الزاوية عادةً لتوصيل العوارض والألواح في اتجاه عمودي. تأتي موصلات الزوايا في مجموعة متنوعة من الاتجاهات، مما يسمح بعدد لا نهائي تقريبًا من الخيارات لإنشاء تصميمات ثلاثية الأبعاد. كما هو الحال مع العوارض والألواح، يتم تحديد موصلات الزوايا بناءً على ارتفاع وعدد الثقوب.

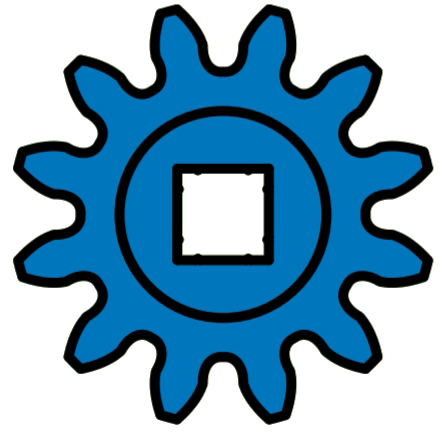

| 12 جير الأسنان | بكرة 10 ملم | الإطارات 200 ملم |
|
|
منتجات الحركةتنقسم إلى ثلاث فئات، لكل منها تعريف الحجم المناسب.
يستخدم تحديد حجم التروس والعجلات المسننة عدد الأسنان الموجودة على المكون. على سبيل المثال، سيكون للترس ذو 12 سنًا 12 سنًا حول محيط الترس، وسيحتوي الترس ذو 8 أسنان على 8 أسنان حول محيطه. أسنان التروس أصغر حجمًا من أسنان العجلة المسننة.

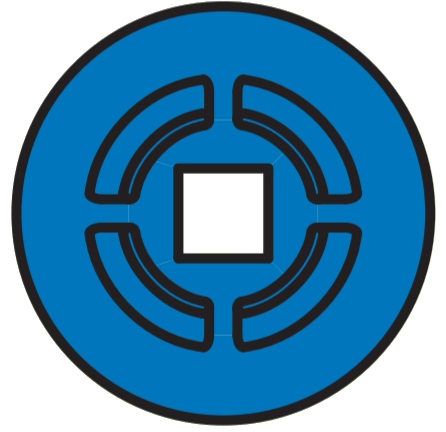

يستخدم تحديد حجم البكرة قطر البكرة بالملليمتر، لذا يبلغ قطر البكرة 10 مم 10 مم.
يتم تصنيف الإطارات والعجلات متعددة الاتجاهات حسب محيط الإطار، وهو ما يساوي المسافة التي سيدورها الإطار بالملليمتر بعد دورة واحدة. على سبيل المثال، سوف يتدحرج إطار مقاس 200 مم مسافة 200 مليمتر بعد أن يدور دورة واحدة، كما هو موضح في الرسوم المتحركة أدناه.
نصائح لتجميع وتفكيك نظام البناء البلاستيكي VEX
نصائح التجميع
| استخدم شعاع 1X لمزيد من الرفع عند تركيب العناصر الصغيرة على الأعمدة. أدخل العمود في الفتحة الموجودة في الشعاع فوق العنصر الصغير ثم ادفع الشعاع لأسفل، كما هو موضح في هذا الرسم المتحرك. | |
| يمكن بدء الدبابيس المغطاة في حفرة ثم وضعها على سطح صلب. يمكن تثبيت الدبوس عن طريق تطبيق قوة لأسفل على المكون، كما هو موضح في هذا الرسم المتحرك. | |
| تصبح أطواق أعمدة المطاط أكثر نعومة وأسهل في التركيب إذا تم تدفئتها عن طريق حملها في يدك لبضع ثوانٍ، كما هو موضح في هذا الرسوم المتحركة. |
نصائح التفكيك

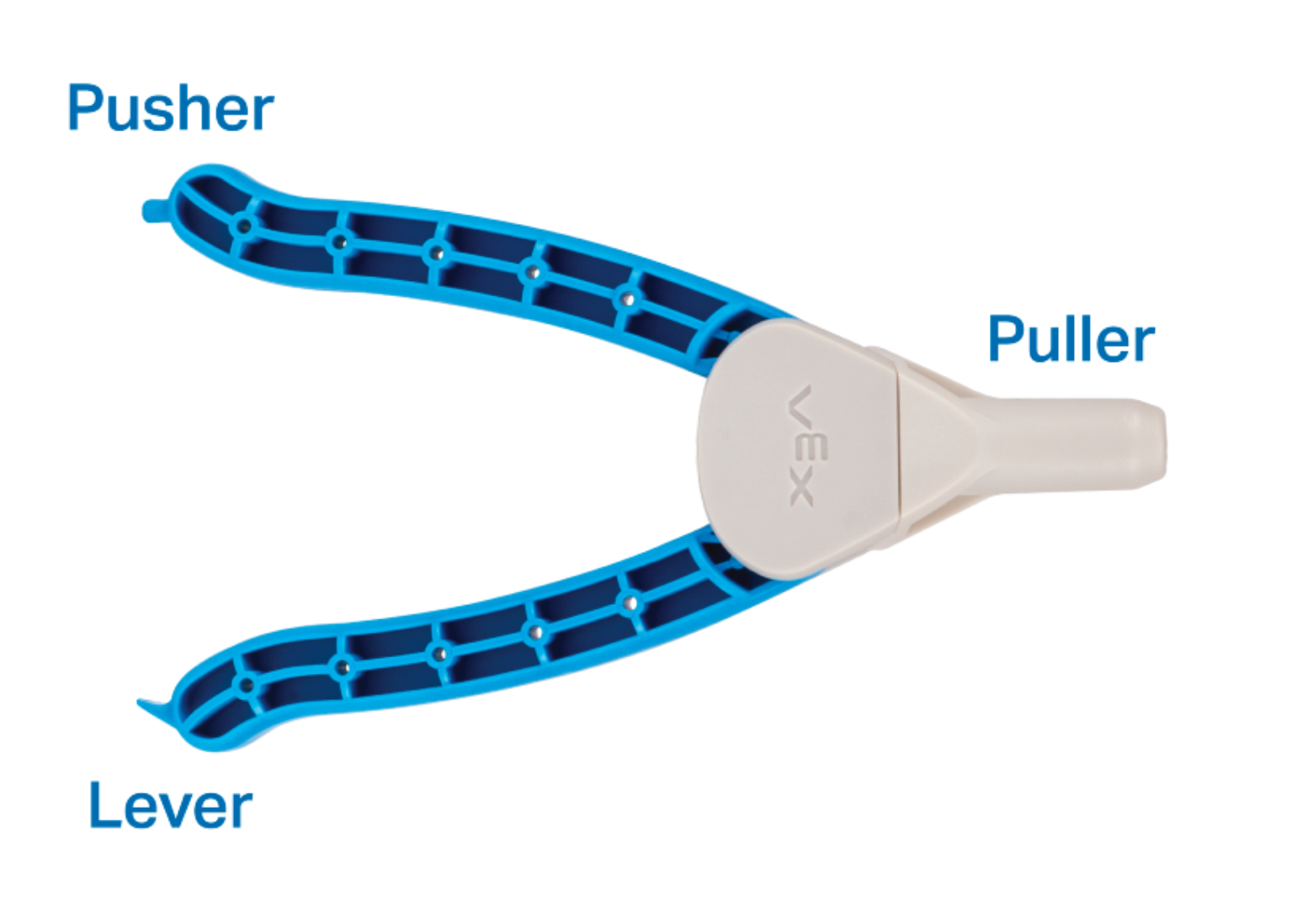

أداة دبوس VEX

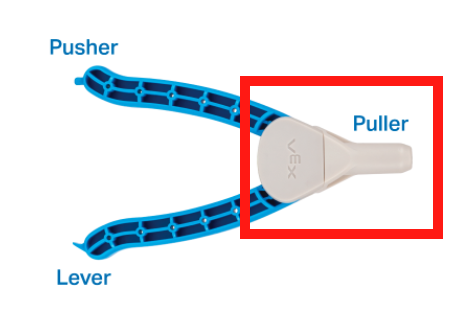

تحتوي أداة VEX Pin Tool على العديد من الميزات التي يمكن استخدامها لتسهيل عملية التفكيك. يمكن استخدام أداة السحب فقط عن طريق وضع الأداة فوق الدبوس غير المرغوب فيه، والضغط على المقابض، وسحب الدبوس للخارج.
تم تصميم كل مقبض أيضًا ليتم استخدامه للتفكيك. تم إنشاء جانب واحد لدفع الدبابيس (مثل الموصل المغطى 0x2) والتي لن تتمكن الأداة عادةً من الإمساك بها.

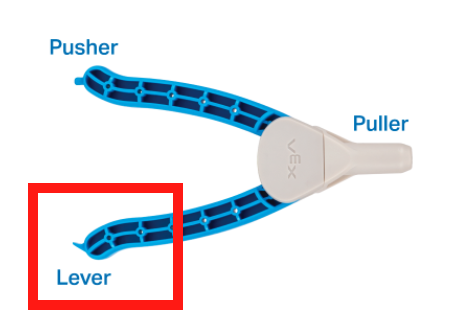

يشتمل الجانب الآخر على الرافعة التي يمكن استخدامها لفصل العارضتين.
| يمكن إزالة دبابيس الموصل بسلاسة من المحركات الذكية أو أجهزة الاستشعار أو أدمغة الروبوت باستخدام شعاع 1X. ضع الشعاع 1X على الدبوس ثم قم بلف الشعاع أثناء السحب للخارج، كما هو موضح في هذا الرسم المتحرك. | |
| قم بإزالة دبابيس الموصل عن طريق الضغط على شعاع على الجزء الخلفي من الدبوس ثم سحب الدبوس من الجانب الآخر، كما هو موضح في هذا الرسم المتحرك. | |
| يمكن فصل المسافات الفاصلة وموصلات المسافة الفاصلة عن طريق دفع عمود عبر موصل المسافة الفاصلة، كما هو موضح في هذا الرسم المتحرك. | |
| قم بإزالة موصلات الزاوية عن طريق إدخال عمود معدني من خلال أحد الثقوب ثم اسحبه لأعلى، كما هو موضح في هذا الرسم المتحرك. |
| مع الرعاية المناسبة وتقنيات البناء الجيدة، يجب أن يستمر نظام البناء البلاستيكي VEX لعدة مواسم من إنشاء تكرارات متعددة للروبوت. ومع ذلك، فإن الأجزاء الصغيرة مثل دبابيس الموصل يمكن أن تنحني أو تنكسر. عندما يحدث هذا، يجب التخلص من الأجزاء/إعادة تدويرها واستبدالها بأجزاء جديدة. |
|
