V5 Workcell 套件儲存 - Bin 1：STEM 實驗室硬體

本文將介紹 V5 工作單元套件中將被組織到儲存箱 1 中的零件。

儲存倉 1 的組織有兩個組成部分：

V5 Workcell 儲存佈局圖，說明儲存元件的排列和組織，以便在職業和技術教育 (CTE) 設定中有效使用。

托盤

用於職業和技術教育的 V5 工作單元儲存設定圖，說明了工作單元環境中儲存組件的佈置和組織。

根據

本文對 Bin 1 中的每個部分進行了組織，並以表格形式從左到右提供了以下資訊：

  • 部件: 這是部件的名稱。 提供了可在 vexrobotics.com單獨購買的替換零件的超連結。
  • 照片： 這是零件的圖像。 在拆箱您的套件並建造 V5 工作單元時，請將此作為參考。
  • 零件號碼： 如果零件裝在較大的套件、袋子或盒子中，則提供套件、袋子或盒子的零件號碼以及單個零件號碼。 這些零件號碼在拆箱套件和建造 V5 工作單元時非常有用。
  • 數量： 這是提供的每個部件的數量。 使用此功能可確保拆箱時箱或託盤中每個位置的零件數量正確。
  • 袋子註釋： 此欄提供有關如何接收該套件、袋子或盒子中的一個或多個部件的資訊。 如果零件裝在較大的套件、袋子或盒子中，則會提供標籤圖像以供參考。 打開套件時請使用這些作為參考。
  • 位置： 這是垃圾箱或託盤的圖像，其中突出顯示了零件應放置在該垃圾箱或託盤中的位置。 如果需要提醒零件所在位置，則此資訊在建造 V5 工作單元時也很有用。
    • 有用的提示： 這些提示在「位置」列中提供。 這些提示提供了有關包裝、識別零件號或其他組織提示的額外上下文或資訊。

儲物箱 1：托盤

部分 照片 零件編號 數量 包包注意事項 地點

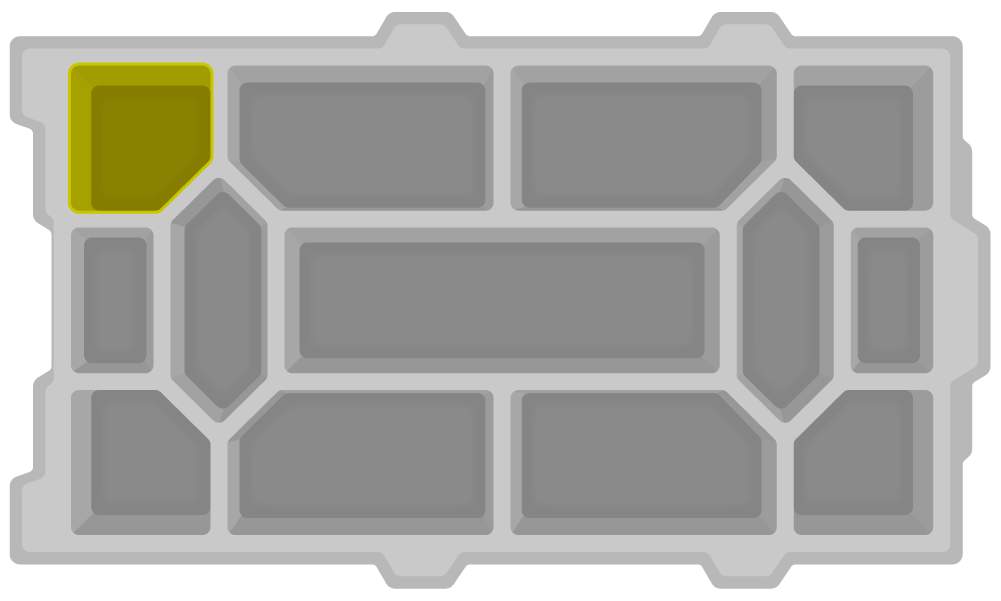

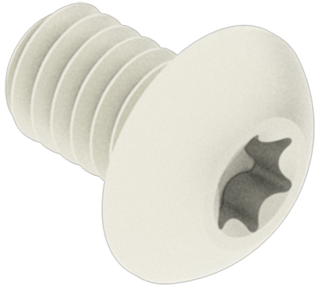

#8-32 x 1/4" 星形傳動螺絲 該圖展示了用於 CTE（職業和技術教育）的 V5 Workcell 儲存系統，展示了各種儲存元件及其排列方式，以實現工作空間中的有效組織和可存取性。 276-4990-001 300 3 袋，每袋 100 個

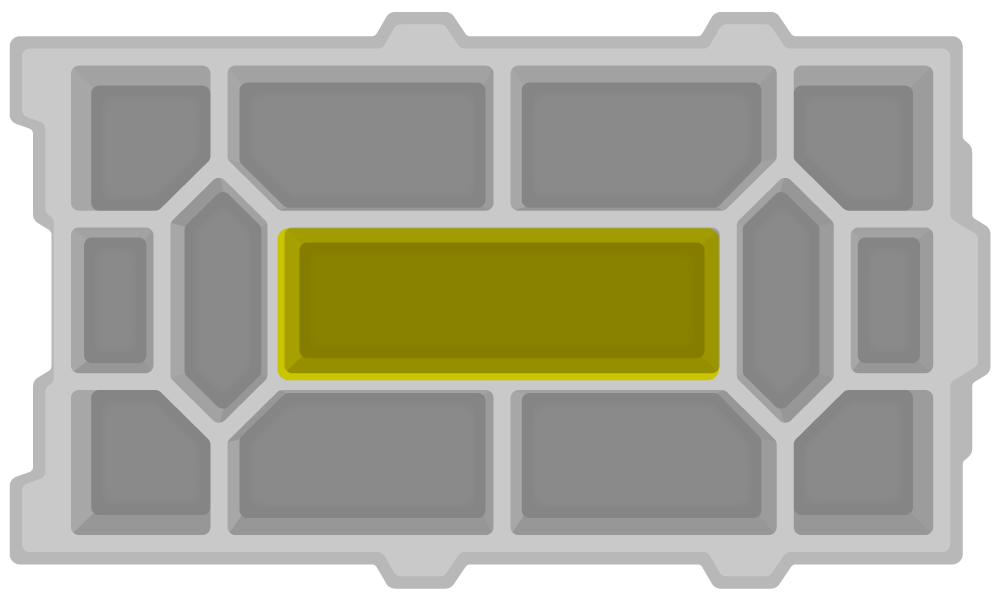

用於 CTE（職業和技術教育）的 V5 工作單元儲存設定圖，說明了工作單元內組件的排列和組織，以實現高效使用和可訪問性。

有用的提示：

使用 Rulers.vex.com的 VEX V5 金屬零件標尺輕鬆區分和識別不同的螺絲尺寸。

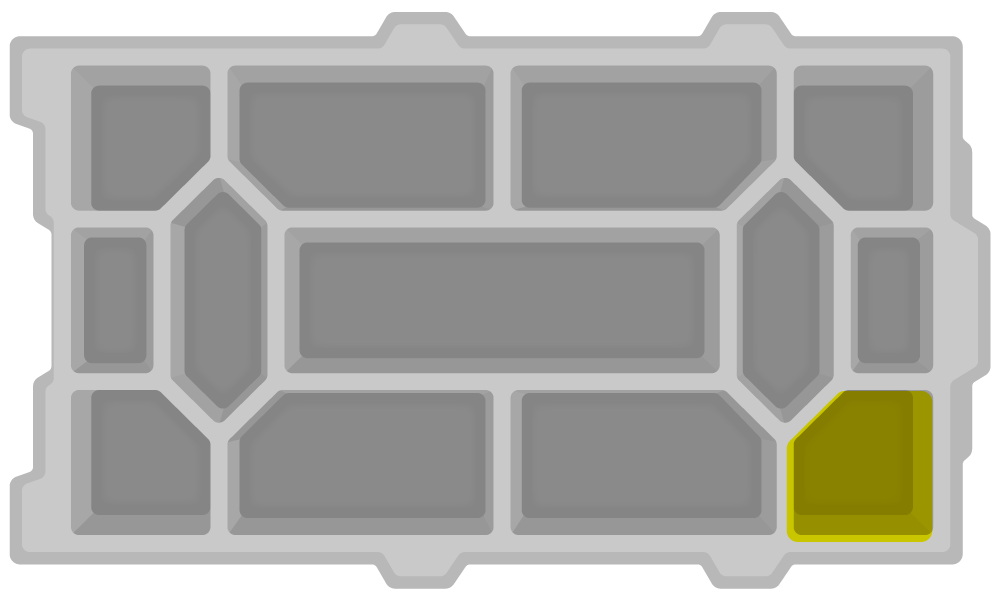

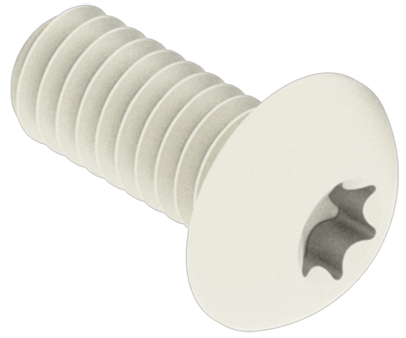

#8-32 x 3/8" 星形傳動螺絲 此圖展示了職業和技術教育中的 V5 Workcell 儲存系統，展示了儲存元件的佈置和組織，以實現最佳工作空間效率。 276-4991-001 100 每袋 100 個

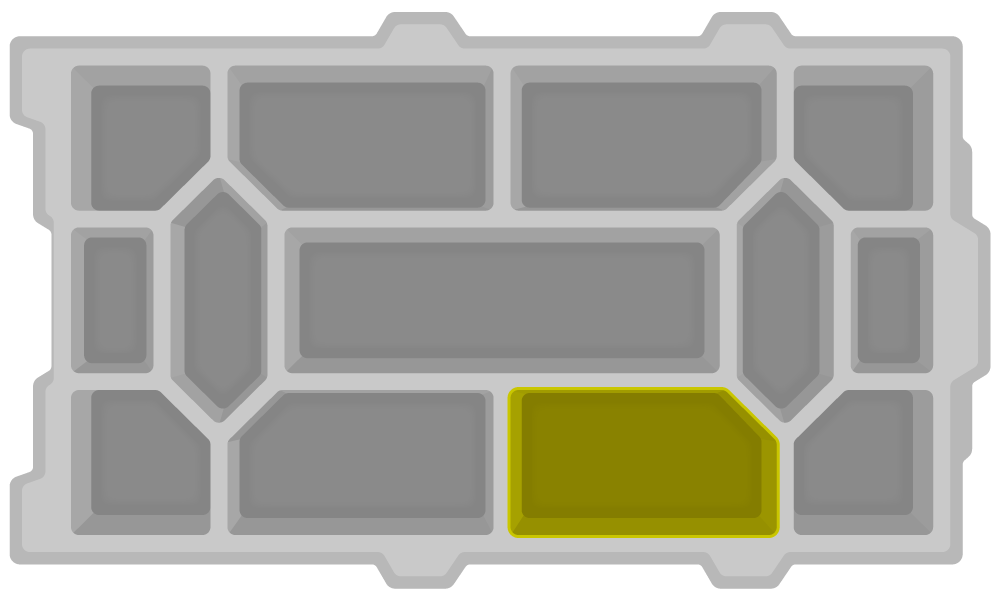

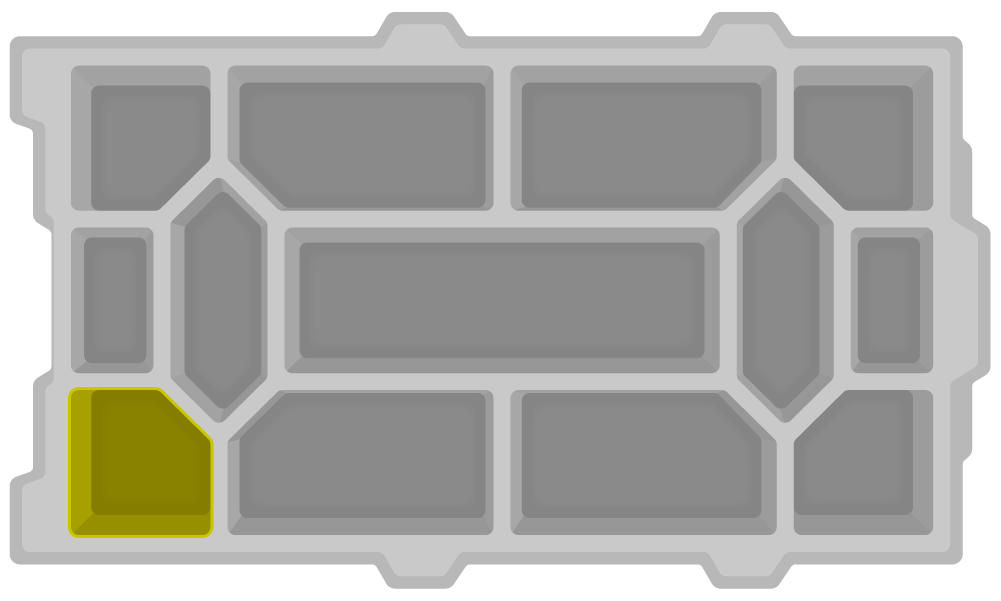

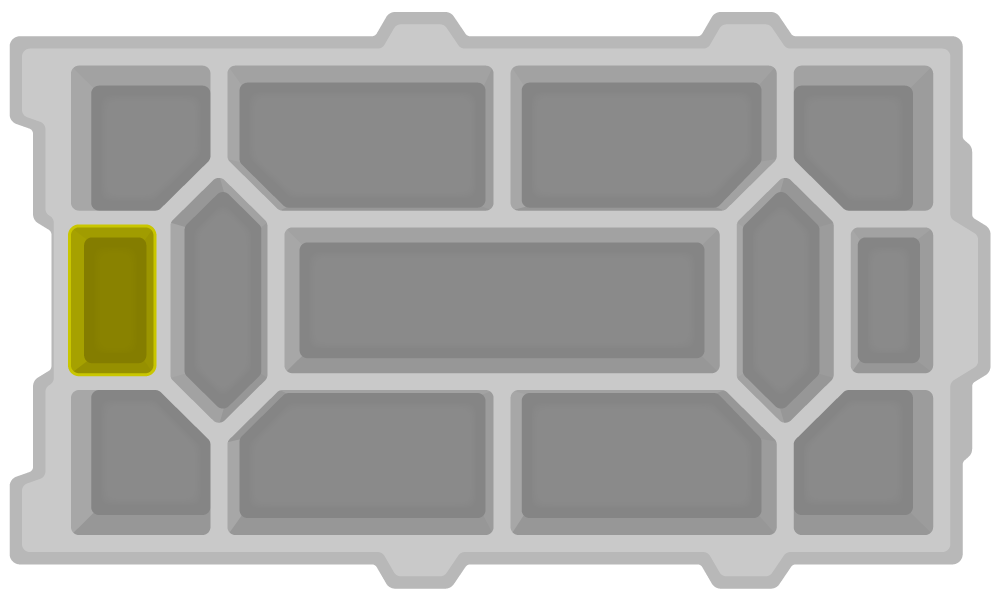

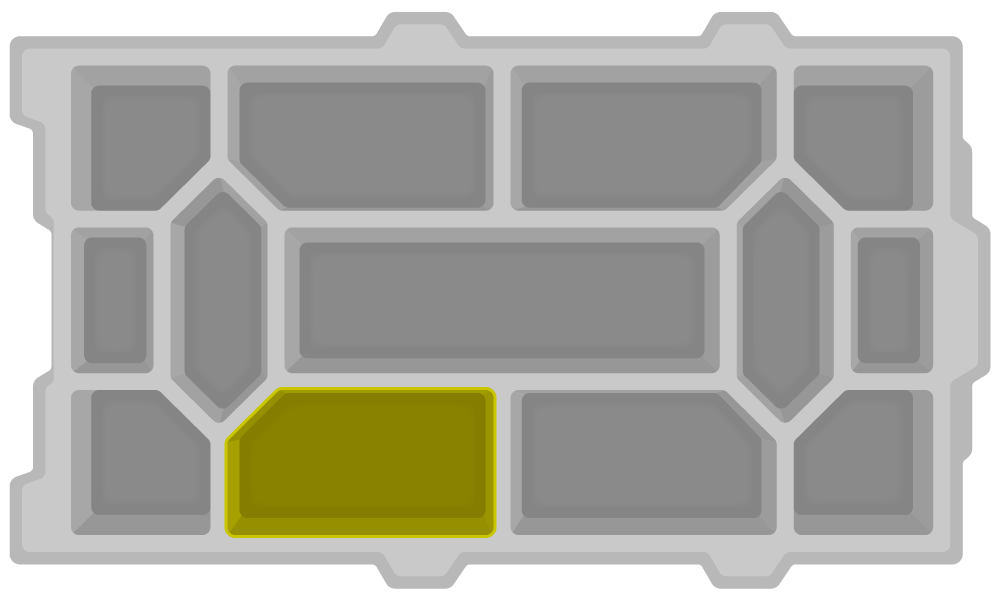

V5 Workcell 儲存佈局圖，說明了職業和技術教育應用的儲存元件的排列和組織。

有用的提示：

使用 Rulers.vex.com的 VEX V5 金屬零件標尺輕鬆區分和識別不同的螺絲尺寸。

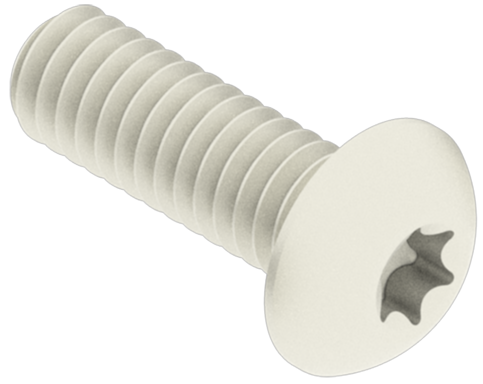

#8-32 x 1/2" 星形傳動螺絲 用於 CTE（職業和技術教育）的 V5 工作單元儲存圖，說明了 V5 機器人工作單元設定中儲存組件的排列和組織。 276-4992-001 300 3 袋，每袋 100 個

V5 Workcell 儲存佈局圖，說明了職業和技術教育應用的儲存元件的排列和組織。

有用的提示：

使用 Rulers.vex.com的 VEX V5 金屬零件標尺輕鬆區分和識別不同的螺絲尺寸。

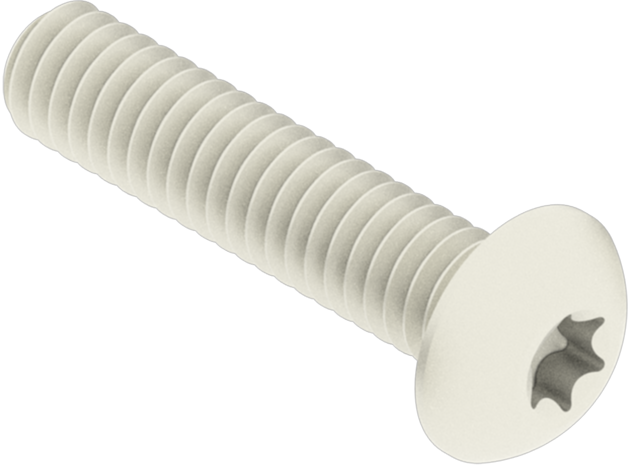

#8-32 x 3/4" 星形傳動螺絲 V5 Workcell 儲存設定展示了職業和技術教育中使用的工具和材料的有序儲存解決方案，強調高效的空間利用和可訪問性。 276-4994-001 100 每袋 100 個

V5 Workcell 儲存佈局圖，說明了職業和技術教育應用的儲存元件的排列和組織。

有用的提示：

使用 Rulers.vex.com的 VEX V5 金屬零件標尺輕鬆區分和識別不同的螺絲尺寸。

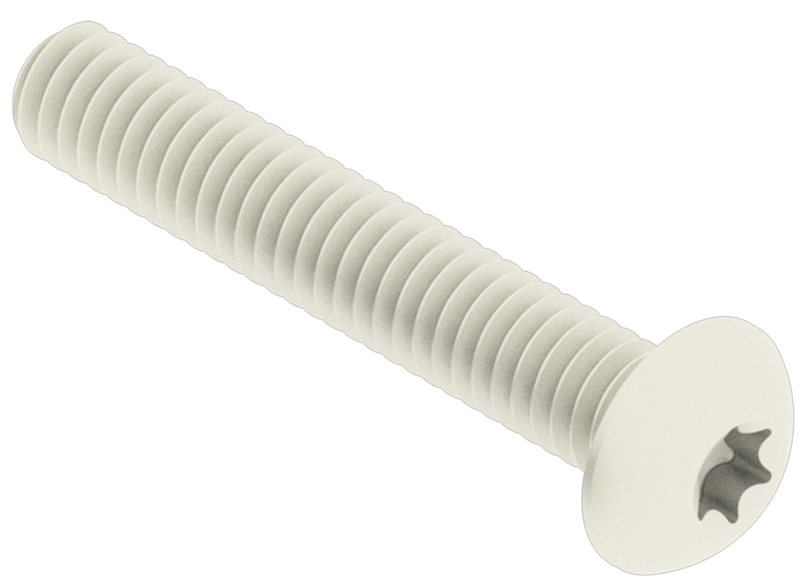

#8-32 x 1.000" 星形傳動螺絲 CTE 的 V5 Workcell 儲存設定圖，說明了儲存元件的組織和佈置，以優化技術教育環境中的工作流程和可存取性。 276-4996-001 100 每袋 100 個

V5 Workcell 儲存佈局圖，說明了職業和技術教育應用的儲存元件的排列和組織。

有用的提示：

使用 Rulers.vex.com的 VEX V5 金屬零件標尺輕鬆區分和識別不同的螺絲尺寸。

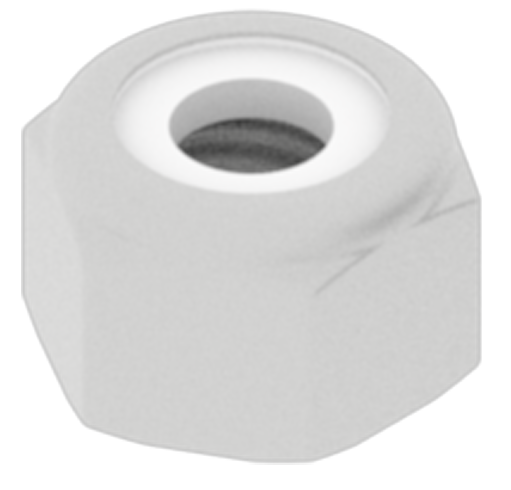

#8-32 尼龍鎖緊螺母 用於職業和技術教育的 V5 工作單元儲存系統圖，說明了工作單元內組件的排列和組織，以實現高效儲存和可訪問性。 275-1027-001 400 4 袋，每袋 100 個 V5 Workcell 儲存佈局圖，說明了職業和技術教育應用的儲存元件的排列和組織。

有用提示： 將碎片倒入托盤時，保留拉鍊袋。 稍後可以使用它們來整理各種袋子中的零件。

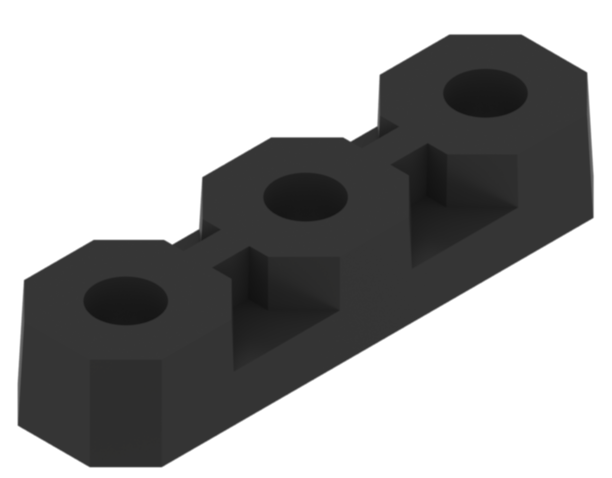

平面軸承 V5 Workcell 儲存系統圖，展示了各種儲存組件及其在職業和技術教育環境中高效組織的排列。 此包內含 100 個扁平軸承：
276-6820-806

5 此包包含扁平軸承：
276-6009-808

單一零件編號：
276-1209-001		 105 5 袋裝，每袋 20

一個透明塑膠袋，包含 V5 Workcell Storage 的五個組件，用於職業和技術教育，展示組裝或組織所需的最終零件。 		V5 Workcell 儲存佈局圖，說明了職業和技術教育應用的儲存元件的排列和組織。

有用提示： 將碎片倒入托盤時，保留拉鍊袋。 稍後可以使用它們來整理各種袋子中的零件。
1/2" 支座 V5 Workcell 儲存系統圖，展示了各種儲存組件及其在職業和技術教育環境中高效組織的排列。 此零件裝在支架袋中：
276-7472-802

單獨零件號碼：
275-1014-001

 40 這些部件裝在支架袋中

此圖顯示了 V5 工作單元儲存支架袋中包含的各個零件，這是 CTE（職業和技術教育）資源的一部分。

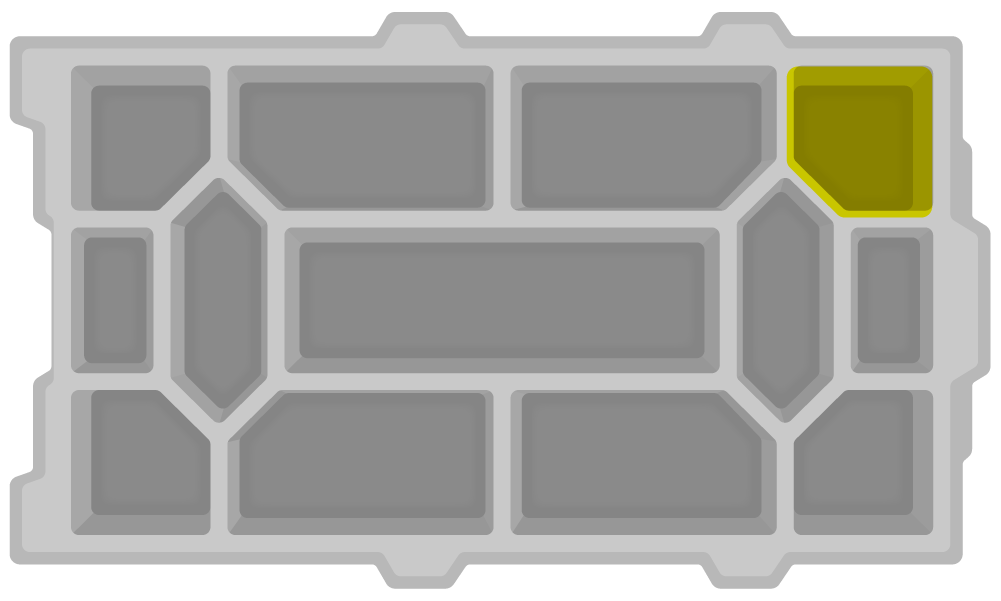

用於 CTE（職業和技術教育）的 V5 工作單元儲存設定圖，說明了工作單元內組件的排列和組織，以實現高效使用和可訪問性。

有用的提示： 使用拆箱時的額外拉鍊袋以及膠帶和記號筆將支架按尺寸分開放入單獨的袋子中，以便在拼搭時輕鬆取用。 將支架的尺寸和單獨的零件號碼放在每個袋子的外部。



使用 Rulers.vex.com的 VEX V5 金屬零件標尺輕鬆區分和識別不同的支座尺寸。
3/4" 支座 此圖展示了用於 CTE（職業和技術教育）的 V5 Workcell 儲存解決方案，展示了用於優化工作空間效率的各種儲存配置和元件。 此零件裝在支架袋中：
276-7472-802

單獨零件號碼：
275-1015-001		 4
1.00" 支座 V5 Workcell 儲存系統圖顯示了職業和技術教育 (CTE) 環境中工具和材料的有序儲存解決方案，強調高效的工作空間管理。 此零件裝在支架袋中：
276-7472-802

單獨零件號碼：
275-1016-001		 52
1.50" 支座 CTE（職業和技術教育）的 V5 工作單元儲存佈局圖，說明了機器人工作單元內儲存組件的佈置和組織。 此零件裝在支架袋中：
276-7472-802

單獨零件號碼：
275-1017-001		 2
2.00" 支座 適用於 CTE 的 V5 Workcell 儲存系統圖，展示了各種儲存元件及其排列方式，以便在技術教育環境中實現高效組織和存取。 此零件裝在支架袋中：
276-7472-802

單獨零件號碼：
275-1018-001		 34

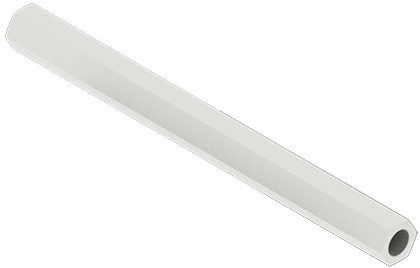

3.00" 支座 用於 CTE（職業和技術教育）的 V5 工作單元儲存設定圖，說明了工作單元內組件的排列和組織，以實現最佳效率和可訪問性。 此零件裝在支架袋中：
276-7472-802

單獨零件號碼：
275-1020-001		 28

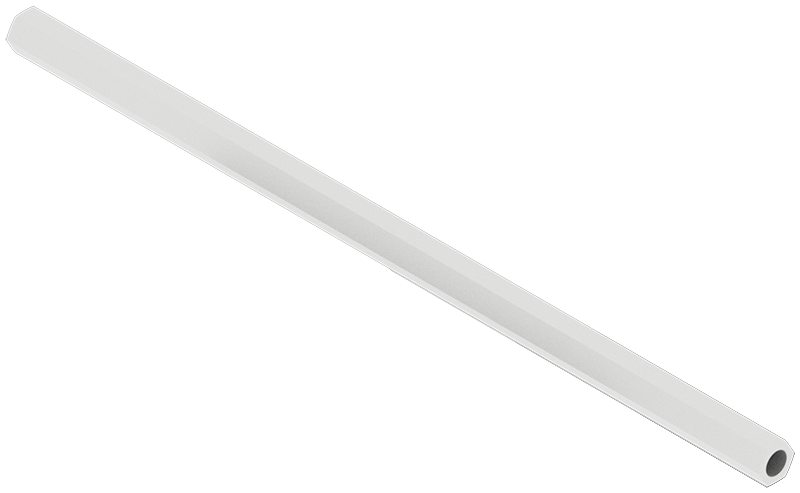

6.00" 支座 此圖展示了用於職業和技術教育的 V5 Workcell 儲存解決方案，展示了用於高效組織工作空間的各種儲存配置和元件。 此零件裝在支架袋中：
276-7472-802

單獨零件號碼：
275-1023-001		 4

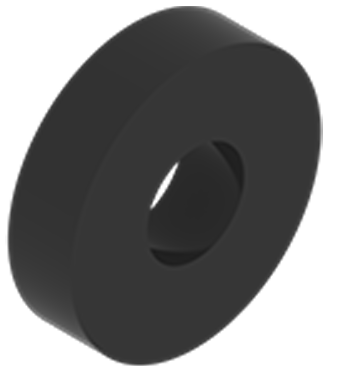

0.125” 墊片 CTE（職業和技術教育）的 V5 工作單元儲存佈局圖，說明了工作單元內組件的佈置和組織。 此零件有多種包裝：
276-6340

單獨零件號碼：
276-5912-001		 30 有 3 種不同包裝

圖片顯示了用於職業和技術教育的 V5 Workcell 儲存解決方案的三種不同組合，具有不同的配置和元件，旨在實現高效組織和可訪問性。

V5 Workcell 儲存佈局圖，說明了職業和技術教育應用的儲存元件的排列和組織。

有用的提示： 使用拆箱時的額外拉鍊袋以及膠帶和記號筆將墊片按尺寸分開放入單獨的袋子中，以便在拼搭時輕鬆取用。 將墊片的尺寸和單獨的零件號碼放在每個袋子的外部。



使用 Rulers.vex.com的 VEX V5 金屬零件標尺輕鬆區分和識別不同的墊片尺寸。

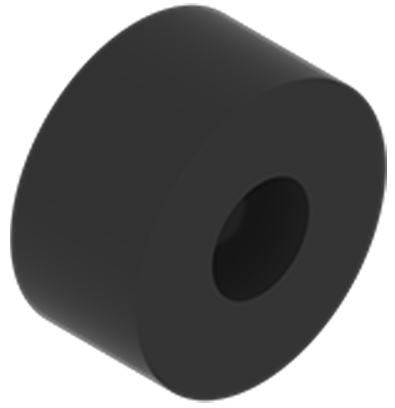

0.25” 墊片 CTE（職業和技術教育）的 V5 Workcell 儲存設定圖，說明了工作空間內組件的排列和組織。 此零件有多種包裝：
276-6340

單獨零件號碼：
276-5913-001		 30

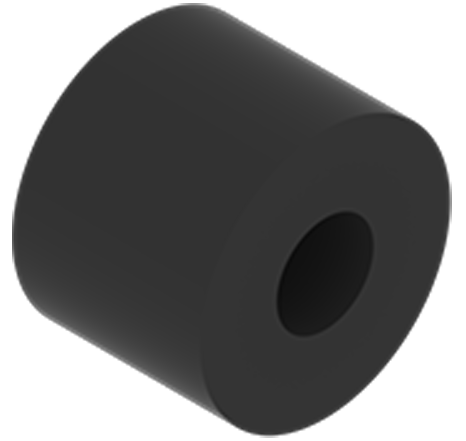

0.375” 墊片 此圖展示了 CTE（職業和技術教育）的 V5 工作單元儲存設置，展示了工作單元內組件的排列和組織。 此零件有多種包裝：
276-6340

單獨零件號碼：
276-5914-001		 30

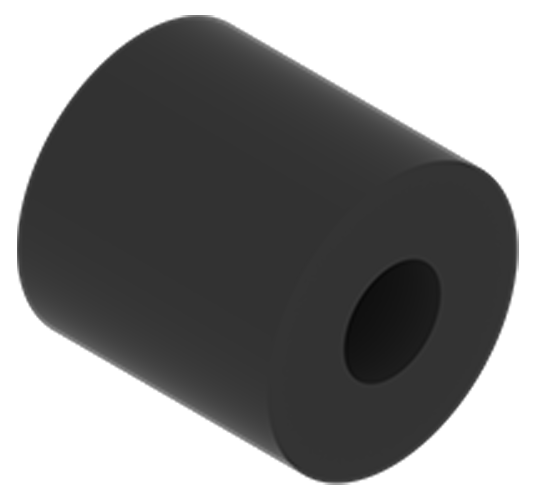

0.50” 墊片 此圖展示了 CTE 的 V5 Workcell 儲存系統，展示了用於高效工作空間管理的有序儲存解決方案和元件。 此零件有多種包裝：
276-6340

單獨零件號碼：
276-5915-001		 30

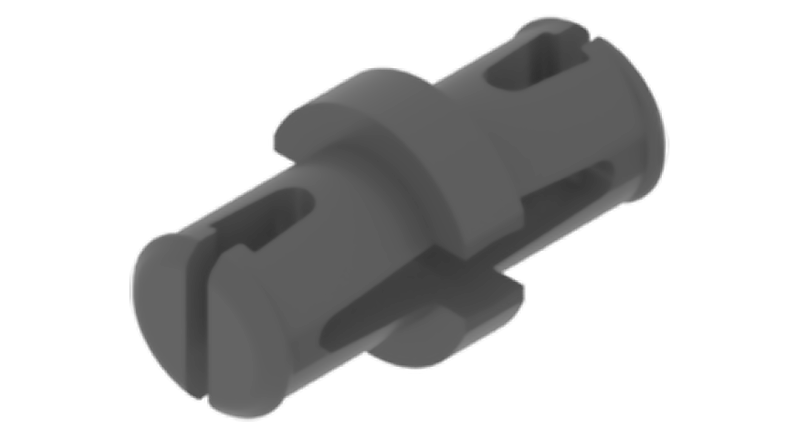

1x1 連接器接腳 用於職業和技術教育的 V5 Workcell 儲存設定插圖，展示了有組織的儲存解決方案和設備佈置，以實現高效的工作空間管理。 此零件成包提供：
276-7472-801

單獨零件號碼：
228-3616-060		 4 1 件裝

V5 Workcell 儲存單元的圖片，展示了專為職業和技術教育 (CTE) 應用而設計的單包儲存元件，強調工作區管理的組織性和效率。 		V5 Workcell 儲存佈局圖，說明了職業和技術教育應用的儲存元件的排列和組織。

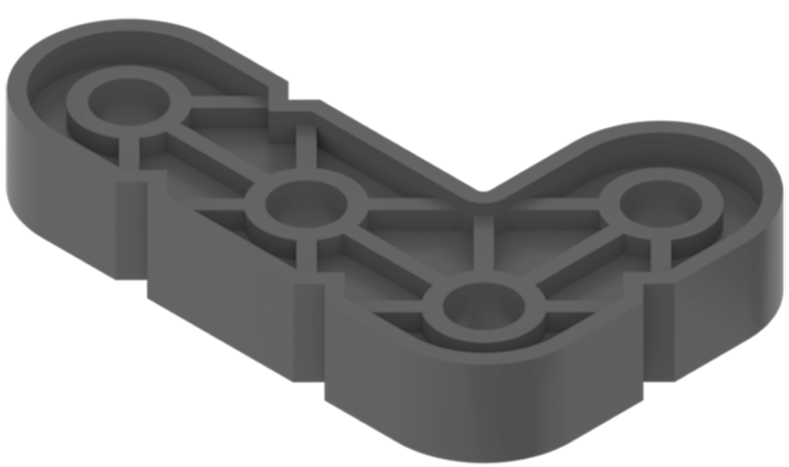

2x3 直角梁 用於職業和技術教育的 V5 Workcell 儲存系統圖，說明了工作單元環境中儲存元件的佈局和組織。 此零件成包提供：
276-7472-801

單獨零件號碼：
228-3616-145		 2

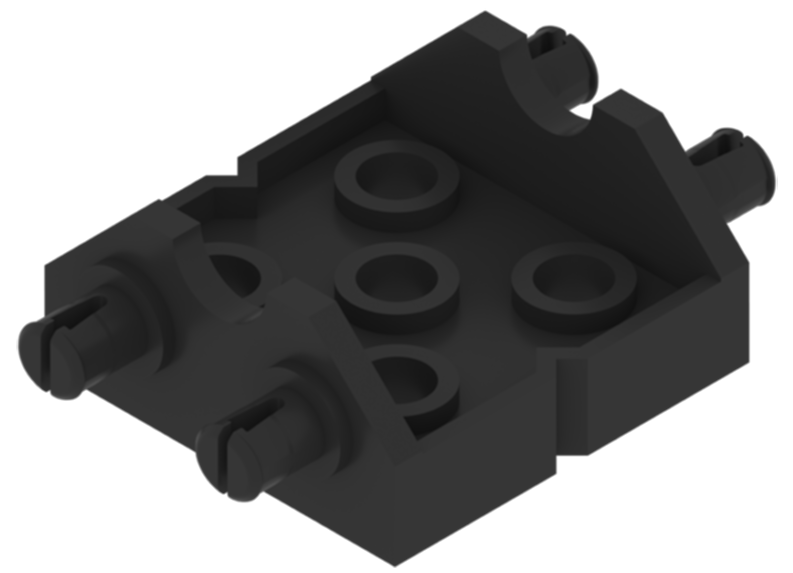

雙 2x 寬、2x2 角連接器 V5 Workcell 儲存系統圖顯示了職業和技術教育環境中工具和材料的有序儲存解決方案，並帶有標記部分，以便於識別和存取。 此零件成包提供：
276-7472-801

單獨零件號碼：
228-3201-220		 1

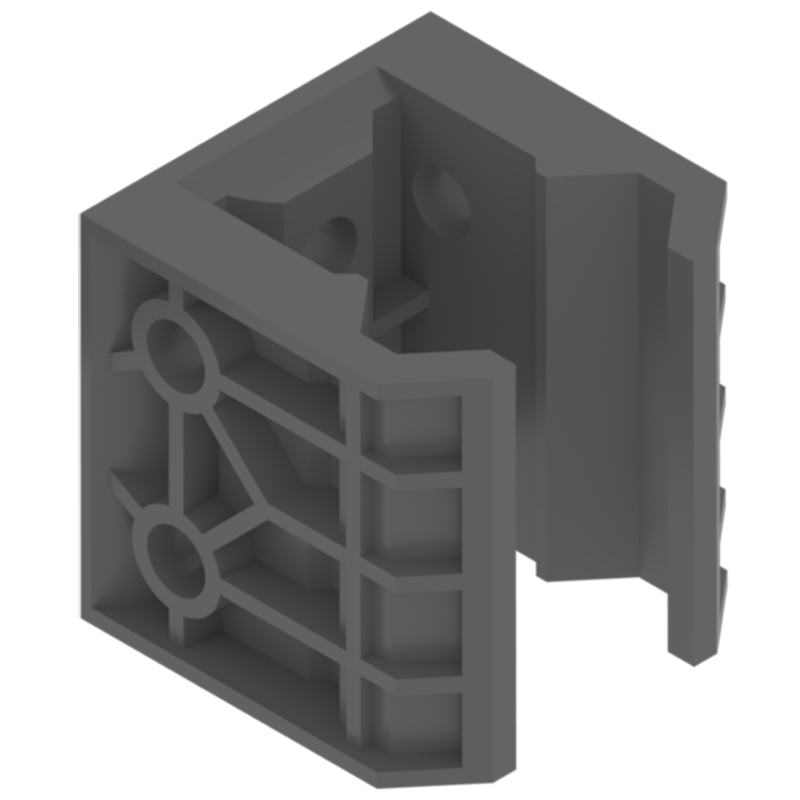

直線滑軌 此圖展示了用於職業和技術教育的 V5 Workcell 儲存系統，展示了工作單元內儲存組件的佈置和組織。 此零件成包提供：
276-7472-801

單獨零件號碼：
228-3616-217		 1
1x3 中心鎖梁 V5 Workcell 儲存系統圖，說明了工具和材料的組織和安排，以便在職業和技術教育環境中有效使用。 此零件成包提供：
276-7472-801

單獨零件號碼：
228-3201-1141		 2

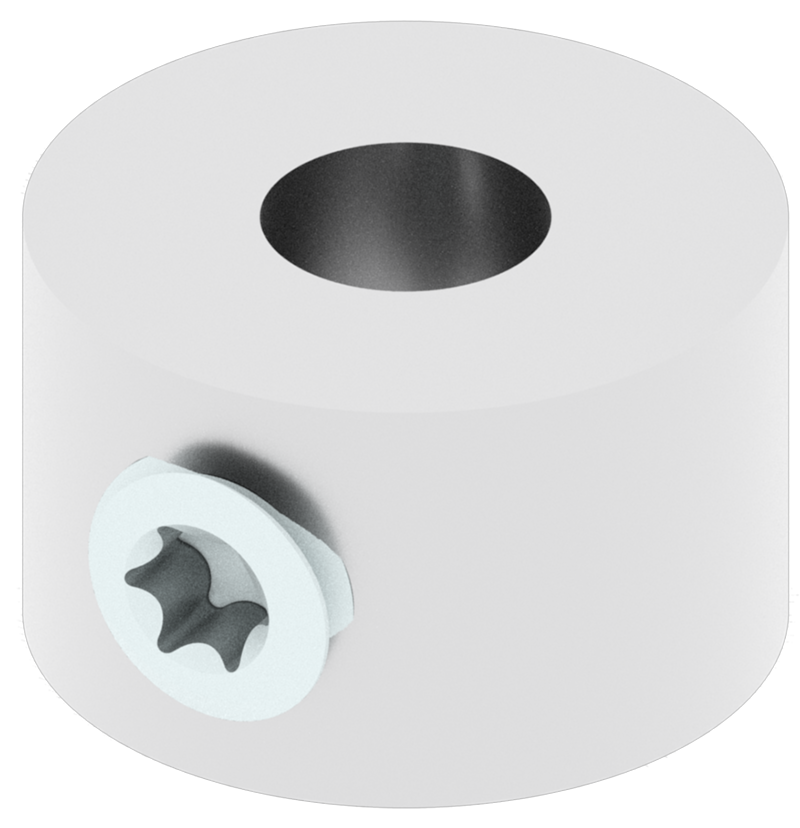

星形傳動軸環 此圖展示了 CTE（職業和技術教育）的 V5 Workcell 儲存設置，展示了用於高效工作空間組織的組件和儲存解決方案的排列。 此零件裝在袋中：
276-6650-806

單獨零件號碼：
276-6103-000		 96 1 袋 96 個 V5 Workcell 儲存佈局圖，說明了職業和技術教育應用的儲存元件的排列和組織。

有用提示： 將碎片倒入托盤時，保留拉鍊袋。 稍後可以使用它們來整理各種袋子中的零件。
1” 或 2x 驅動軸 該圖展示了 CTE（職業和技術教育）的 V5 Workcell 儲存設置，具有標籤的儲存隔間和設備佈置，可實現高效的工作空間組織。 此零件有多種包裝：
228-6871-800

單獨零件號碼：
288-2500-117		 20 有 5 種不同包裝

此圖展示了用於職業和技術教育的五種 V5 Workcell 儲存解決方案包，突出顯示了可用於整理工具和材料的不同儲存選項和配置。

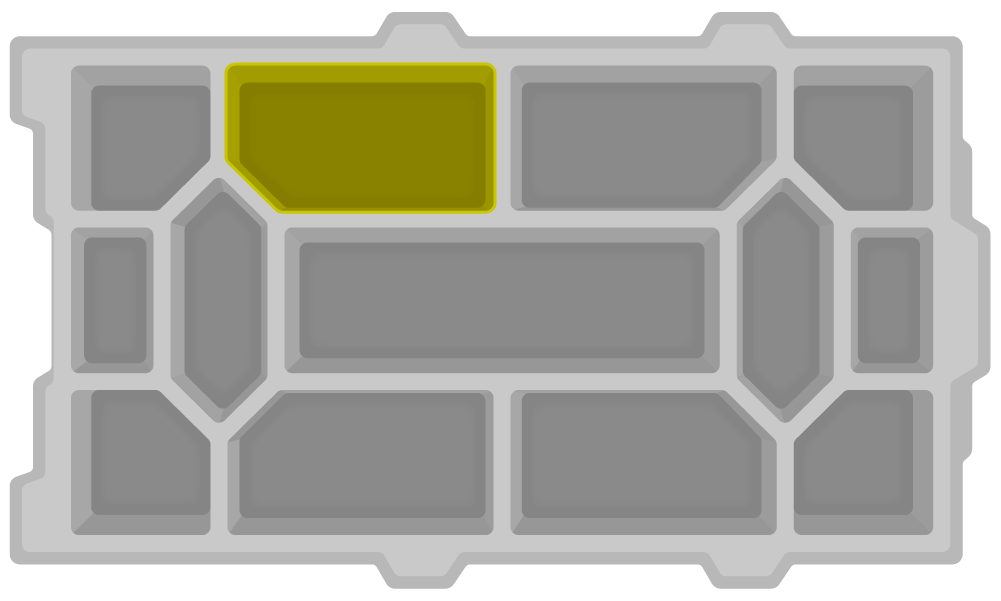

此圖展示了 CTE 的 V5 Workcell 儲存解決方案，具有組織有序的儲存選項和佈局設計，可提高職業和技術教育環境的效率。

有用的提示： 使用拆箱時的額外拉鍊袋以及膠帶和記號筆將墊片按尺寸分開放入單獨的袋子中，以便在拼搭時輕鬆取用。 將墊片的尺寸和單獨的零件號碼放在每個袋子的外部。



使用 Rulers.vex.com 的 VEX V5 金屬零件標尺輕鬆區分和識別不同的軸尺寸。

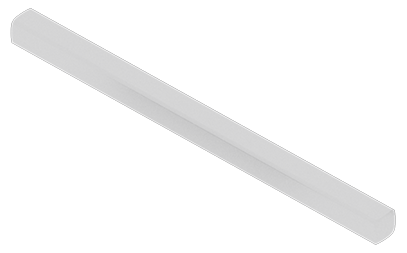

2” 或 4x 傳動軸 此圖展示了 CTE（職業和技術教育）的 V5 工作單元儲存設置，展示了工作單元環境中儲存組件的佈置和組織。 此零件有多種包裝：
228-6871-800

單獨零件號碼：
288-2500-120		 30

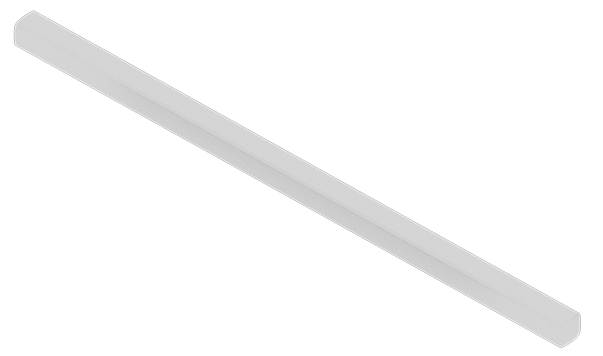

3” 或 6x 傳動軸 CTE 的 V5 Workcell 儲存設定圖，說明了用於高效工作空間管理的元件的排列和組織。 此零件有多種包裝：
228-6871-800

單獨零件號碼：
288-2500-122		 20
4” 或 8x 傳動軸 CTE 的 V5 Workcell 儲存設定圖，說明了 V5 機器人系統內組件和儲存解決方案的排列，旨在增強教育環境中的組織和效率。 此零件有多種包裝：
228-6871-800

單獨零件號碼：
288-2500-124		 10

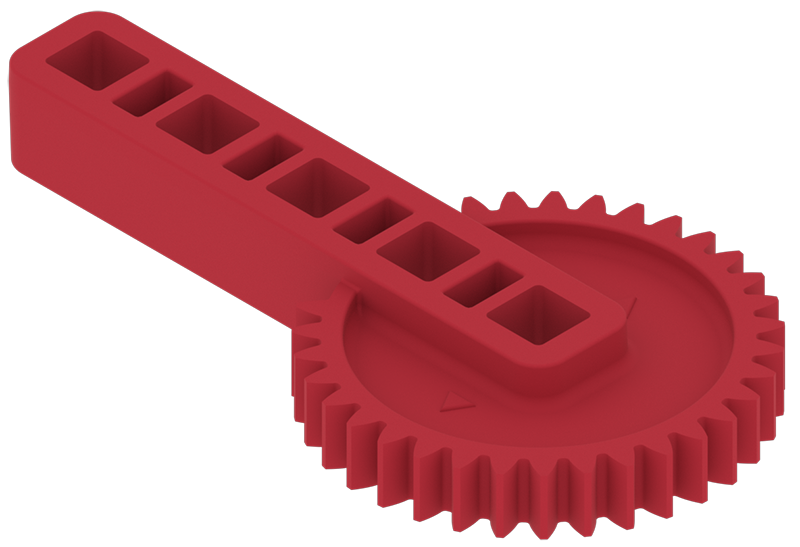

爪形齒輪曲柄 V5 Workcell 儲存設定圖，說明了職業和技術教育工具和材料的佈置和組織，強調了用於優化工作空間的高效儲存解決方案。 此零件成包提供：
276-7472-801

單獨零件號碼：
276-6010-003		 3 包含 1 個品種裝

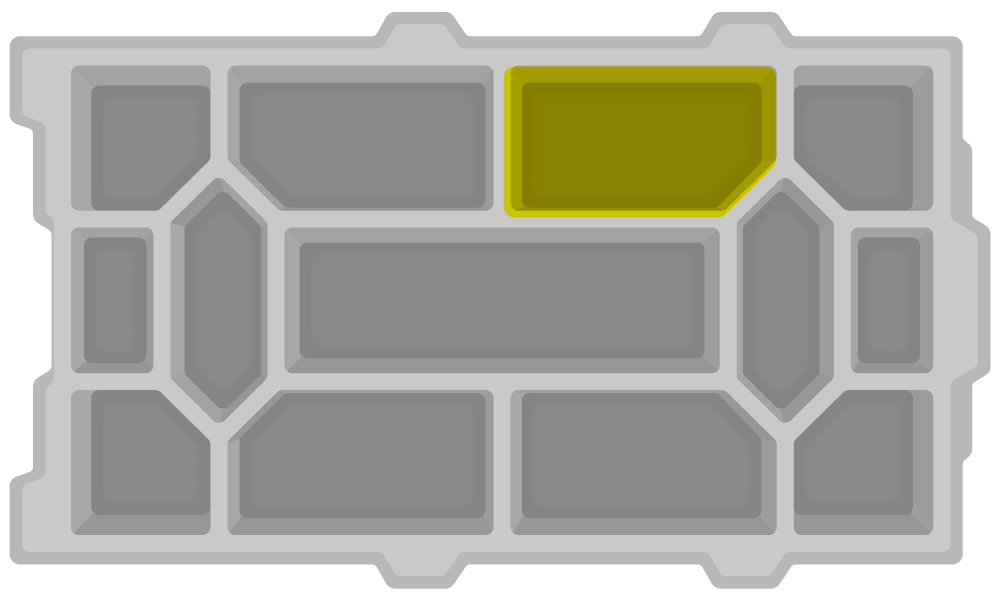

適用於 CTE 的各種 V5 Workcell 儲存元件包，具有排列整齊的不同儲存解決方案，展示了用於教育目的的組織性和可存取性。 		V5 Workcell 儲存設定插圖，展示了職業和技術教育環境中工具和材料的有序儲存解決方案。

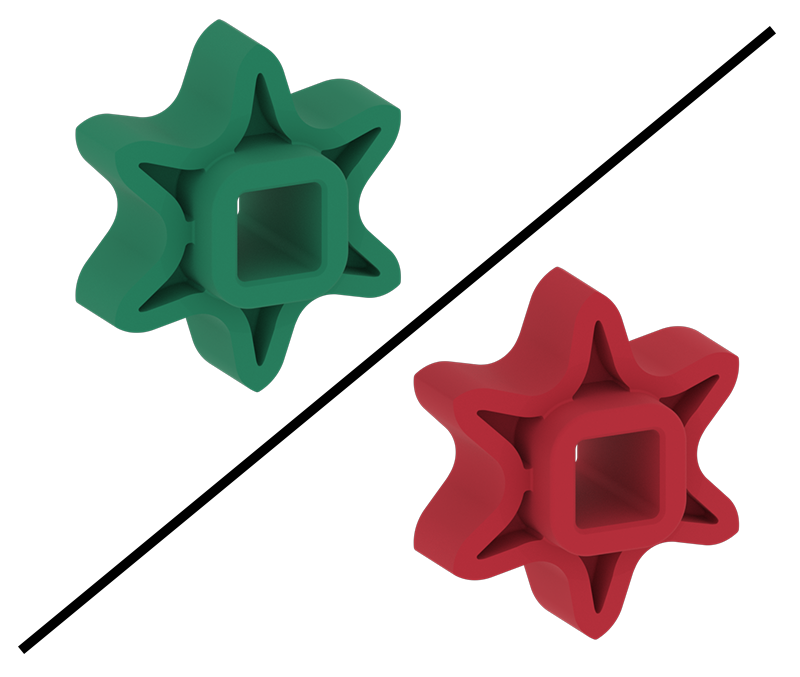

6T 高強度鏈輪

註： 該部件目前正在從綠色過渡為紅色。		 用於 CTE（職業和技術教育）的 V5 Workcell 儲存系統圖，說明了工作單元環境中儲存元件的佈局和組織。 此零件成包提供：
276-3876

單獨零件號碼：
276-2252-003		 8 1 件裝

V5 Workcell 儲存單元的圖片，展示了專為職業和技術教育 (CTE) 應用而設計的單包組件，突出了教育用途的組織性和可訪問性。 		V5 Workcell 儲存設定插圖，展示了職業和技術教育環境中工具和材料的有序儲存解決方案。

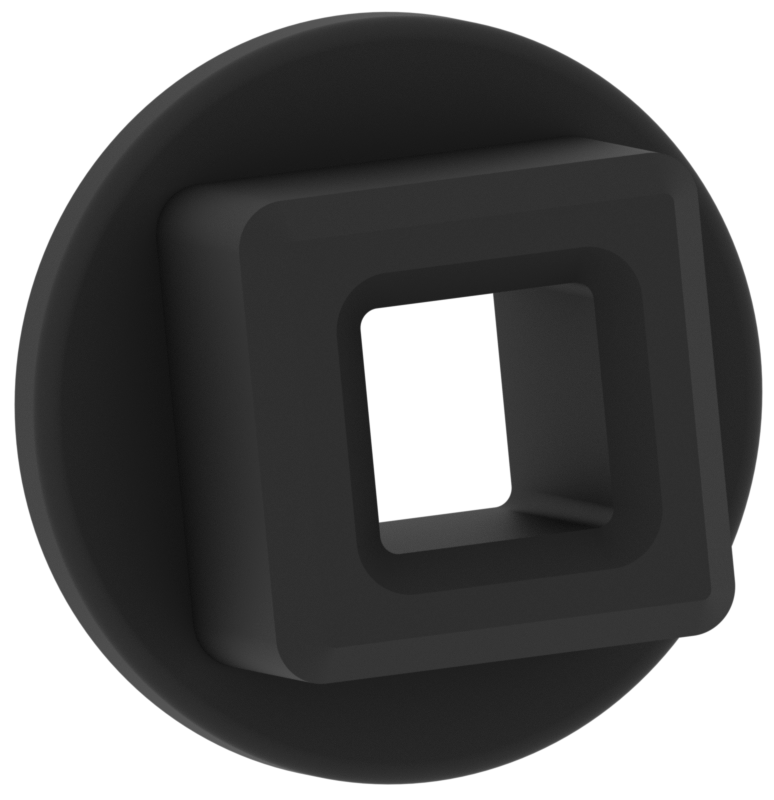

齒輪金屬嵌件 用於職業和技術教育的 V5 工作單元儲存設定圖，說明了工作單元環境中儲存組件的佈置和組織。 此零件分為三個封裝
276-3880
276-3881
276-3876

單一零件號碼：
276-2250-005		 84 內含 4 個高強度 30 齒鏈輪包。

Image showing four High Strength 30-Tooth Sprocket packs and one High Strength 6-Tooth Sprocket pack, illustrating components for V5 Workcell Storage in Career and Technical Education.

採用 1 包高強度 6 齒鏈輪。

Image of a V5 Workcell Storage unit, showcasing a single pack of components designed for Career and Technical Education (CTE) applications, highlighting organization and accessibility for educational use.

它們也將包含在兩包高強度軸插入套件中。

用於 V5 工作單元儲存的兩包高強度軸插入套件的圖片，展示了 CTE（職業和技術教育）類別中包含的組件。 		V5 Workcell 儲存設定插圖，展示了職業和技術教育環境中工具和材料的有序儲存解決方案。
高強度齒輪嵌件 V5 Workcell 儲存設定圖，說明了職業和技術教育工具和材料的佈置和組織，強調了高效的儲存解決方案。 此零件分為三個封裝：
276-3880
276-3881
276-3876

單一零件號碼：276-2250-006		 84

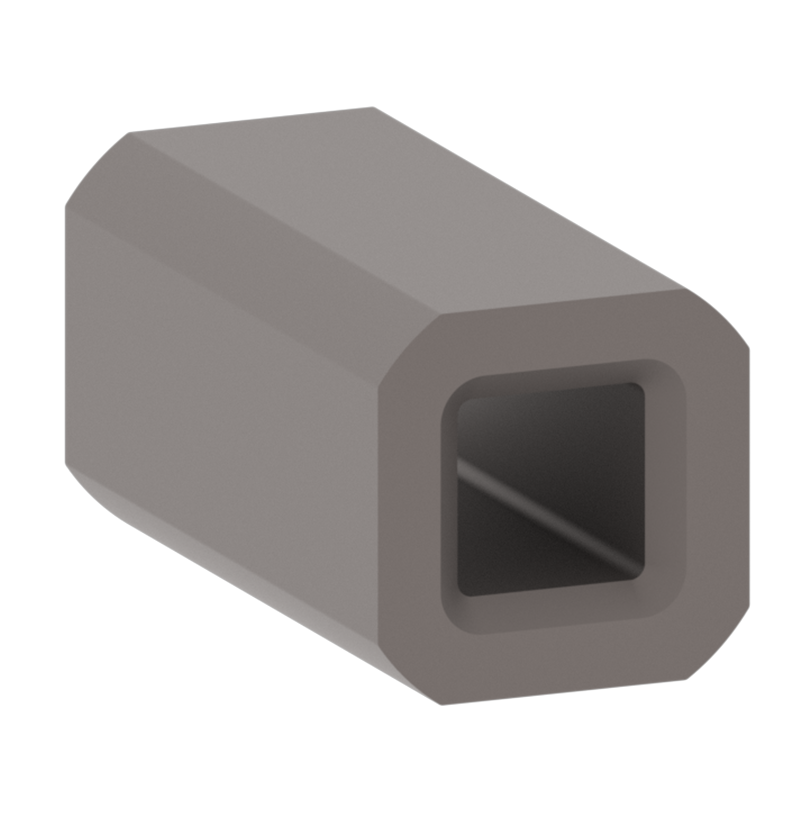

12T 齒輪高速刀片 此圖展示了用於職業和技術教育的 V5 Workcell 儲存系統，顯示了工作單元環境中儲存元件的佈局和組織。 此零件有多種包裝：
276-6009-808

單獨零件號碼：
276-2250-007		 1 內含 1 袋額外物品

該圖顯示了 V5 Workcell Storage 的一袋附加零件，這是職業和技術教育資源的一部分，突出顯示了用於增強學習和專案開發的組件。 		V5 Workcell 儲存設定插圖，展示了職業和技術教育環境中工具和材料的有序儲存解決方案。

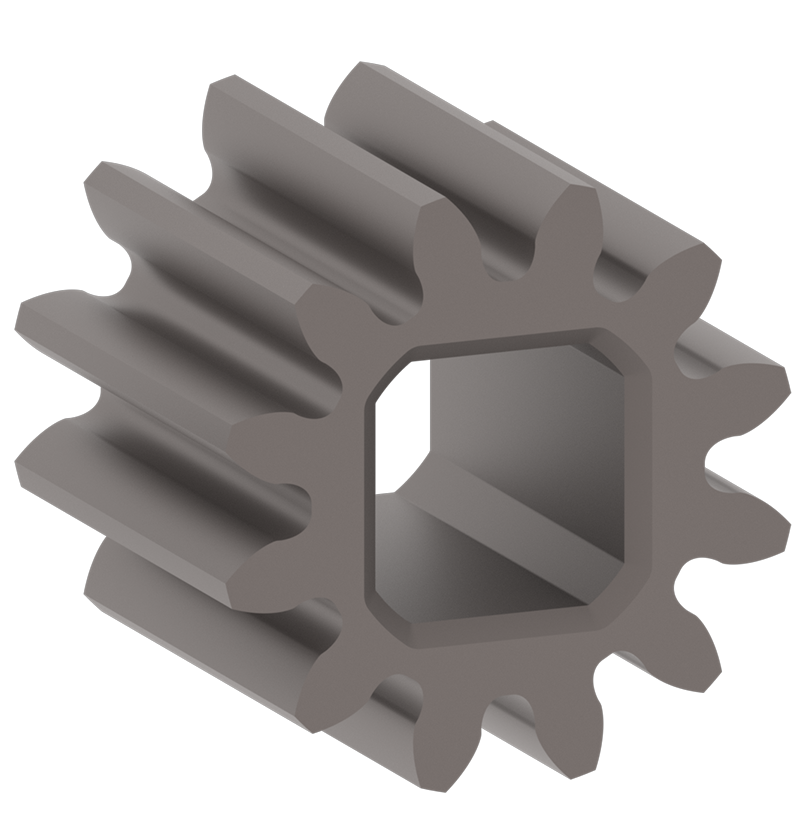

12T 高強度齒輪，附 1/4” 孔徑 用於職業和技術教育的 V5 Workcell 儲存圖表，說明了高效能工作空間管理的儲存組織和佈局。 此零件有多種包裝：
276-6009-808

單獨零件號碼：
276-2250-008		 1

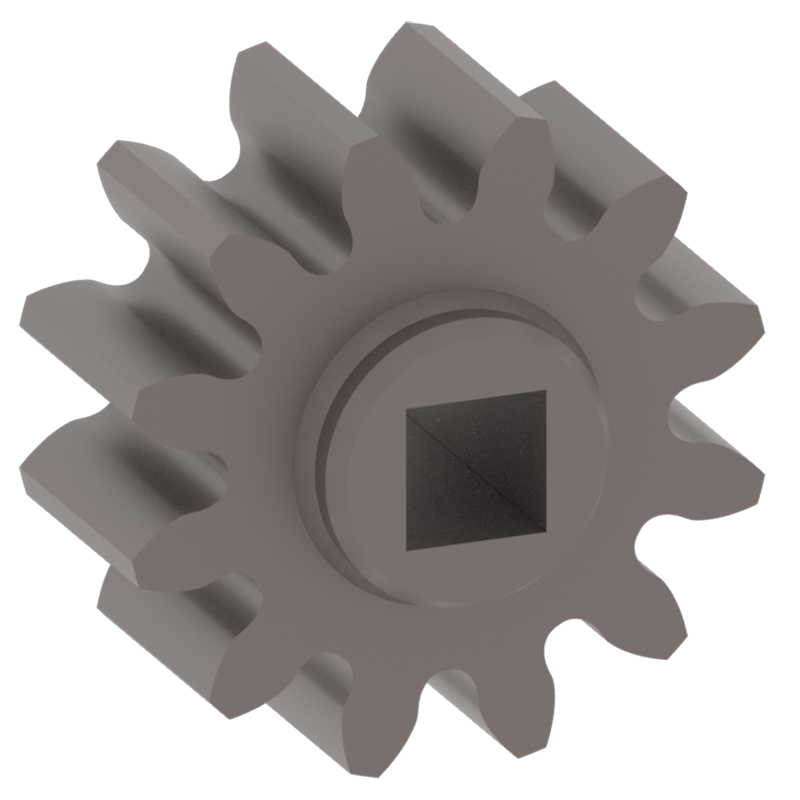

12T合金裝備 此圖展示了 V5 Workcell 儲存佈局，展示了 CTE（職業和技術教育）應用的有序儲存解決方案，包括工具和材料的指定區域。 6010-011 12 每袋 12 個（標籤為 276-7368） V5 Workcell 儲存設定插圖，展示了職業和技術教育環境中工具和材料的有序儲存解決方案。

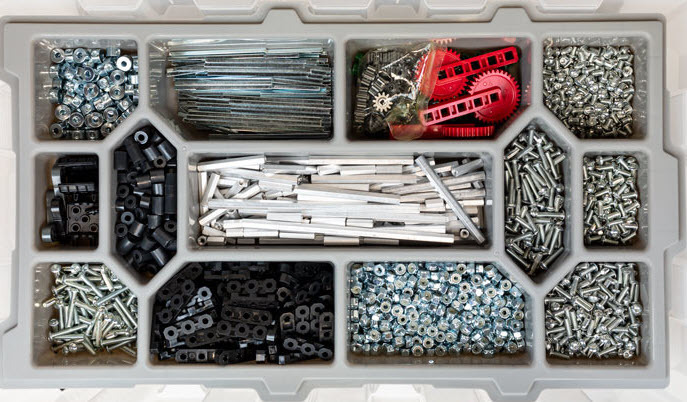

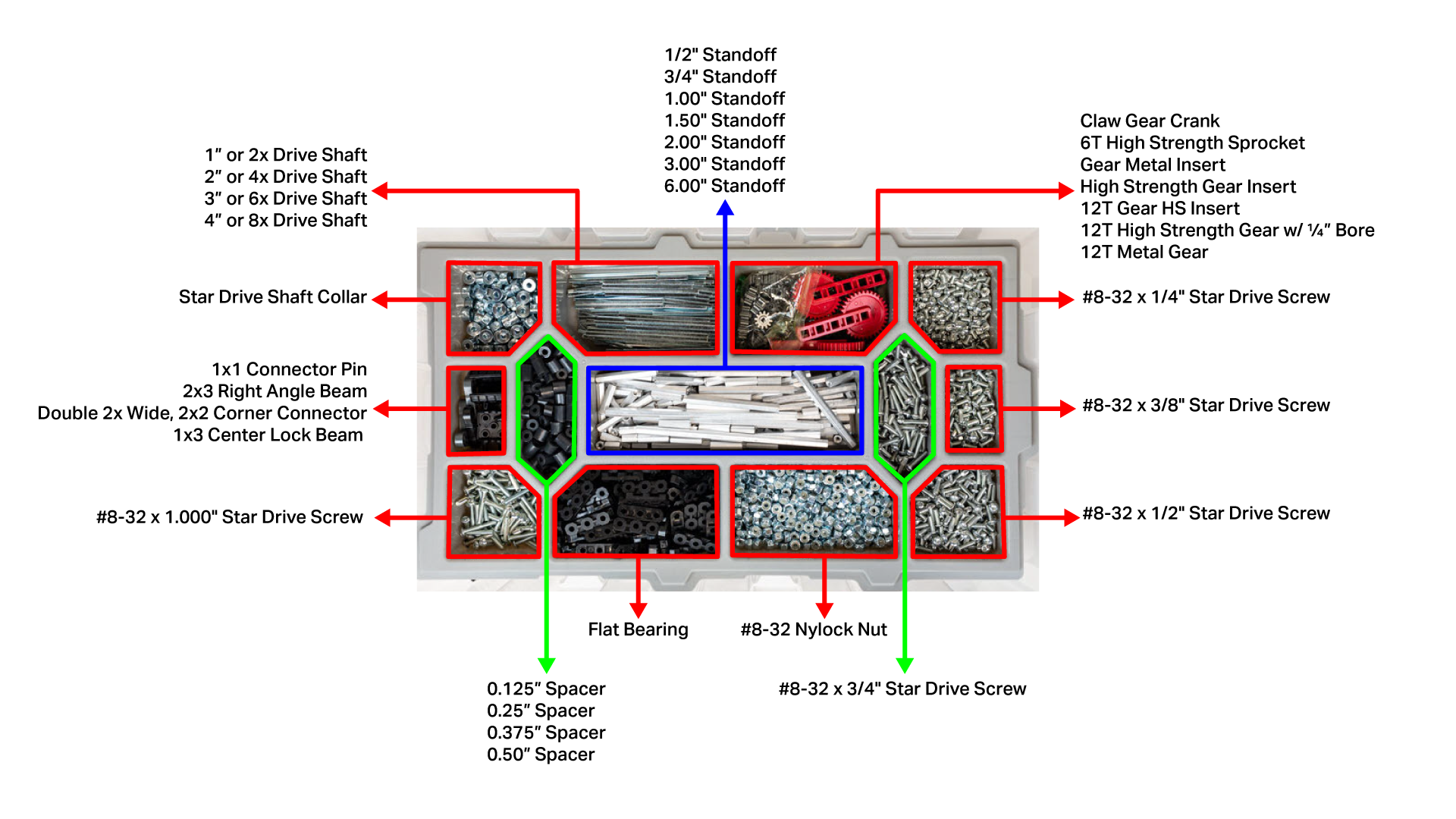

將工作單元套件中的所有零件放入儲存箱 1 的托盤後，托盤將如下圖所示（選擇影像使其更大）。

V5 Workcell 儲存設定插圖，展示了職業和技術教育環境中工具和材料的有序儲存解決方案。

儲物箱 1：底座

部分 照片 零件編號 數量 包包注意事項 地點

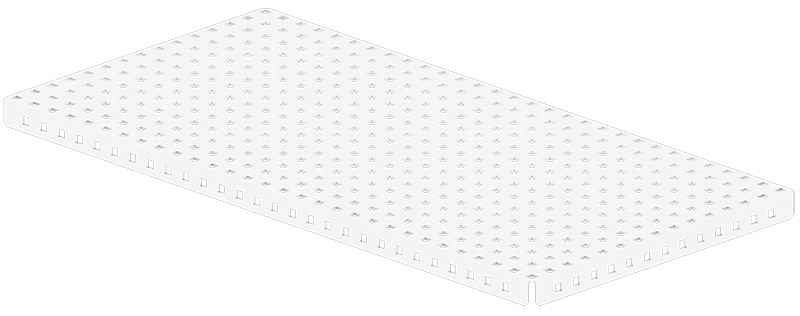

15x30 底板 此圖展示了 CTE 的 V5 Workcell 儲存系統，具有標籤的儲存隔間和裝置佈局，以優化工作空間組織和效率。 276-1341 3 這些產品裝在三盒中，每盒有兩個底板。

您需要在整理儲物箱時打開其中一個箱子，以建立兩組，每組三個。		 V5 Workcell 儲存佈局圖，展示了職業和技術教育的有序儲存解決方案，具有標籤的隔間和設備放置，可實現高效的工作空間管理。

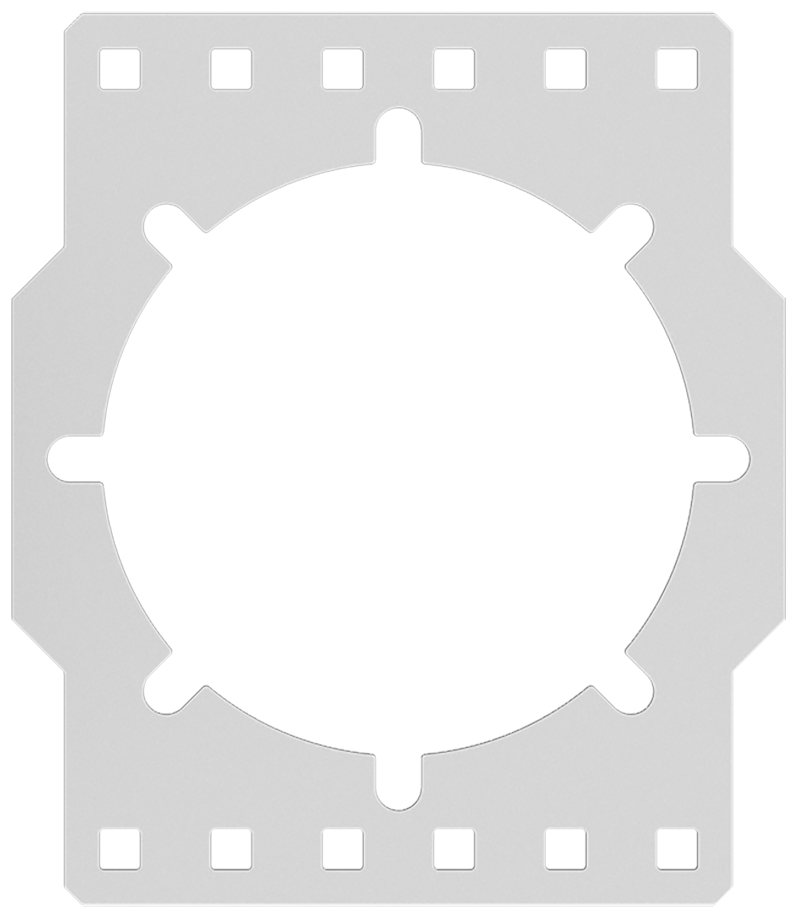

盤式送料器 - 底部 此圖展示了 CTE（職業和技術教育）的 V5 Workcell 儲存設置，展示了用於高效工作空間組織的組件和儲存解決方案的排列。 此零件包含在包裝中：
276-7720

單獨零件號碼：
276-7720-001		 1 1 袋裝

包含用於職業和技術教育的 V5 Workcell Storage 組件的袋子的圖片，說明了包裝中包含的內容。 		用於職業和技術教育的 V5 工作單元儲存圖，說明了 V5 工作單元設定中儲存組件的佈局和組織。

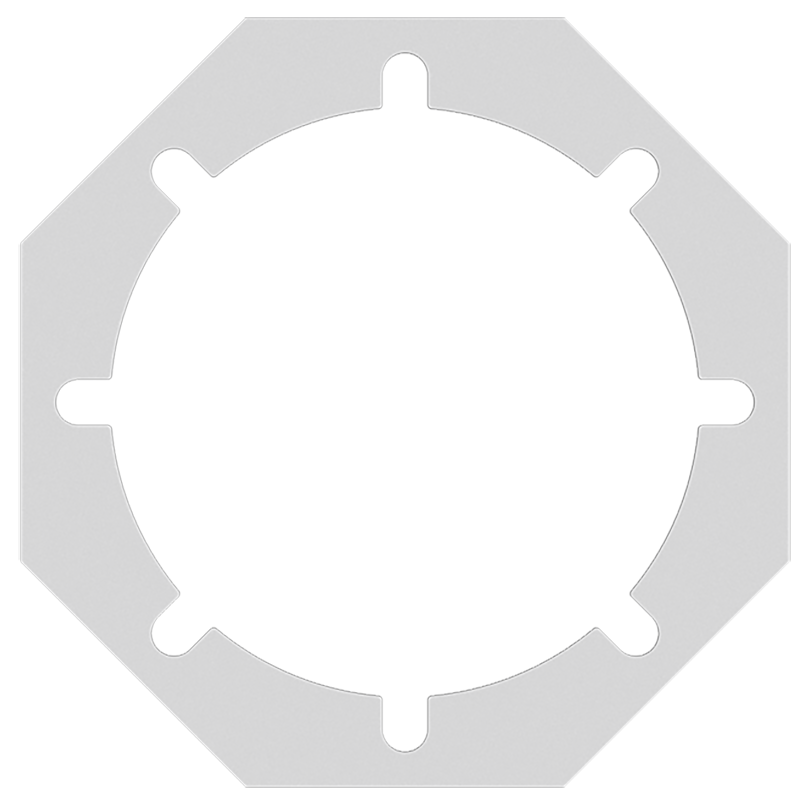

盤式送料器 - 頂部 該圖展示了 CTE（職業和技術教育）的 V5 Workcell 儲存佈局，顯示了有組織的儲存解決方案和設備放置，以實現高效的工作空間管理。 該部件包含在該包中：
276-7720

單獨部件號：
276-7720-002		 1

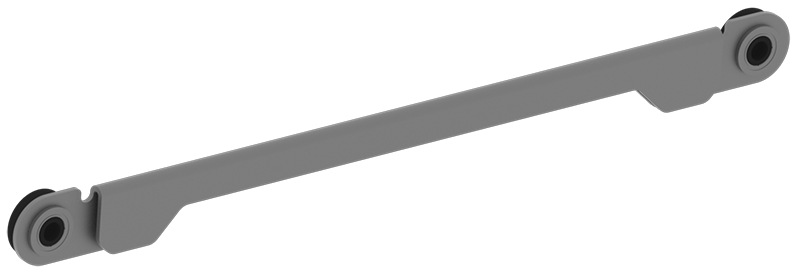

十字固 CTE（職業和技術教育）的 V5 工作單元儲存設定插圖，展示了工作單元環境中工具和材料的有序儲存解決方案。 此零件包含在包裝中：
276-7151

單獨零件號碼：
276-7151-500		 2 1 袋裝

包含用於職業和技術教育的 V5 Workcell 儲存系統組件的袋子的圖片，說明了可用於教育目的的包裝和內容。 		用於職業和技術教育的 V5 工作單元儲存圖，說明了 V5 工作單元設定中儲存組件的佈局和組織。

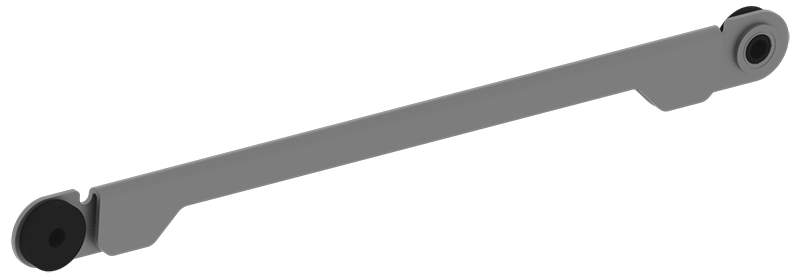

臂桿 2 V5 Workcell 儲存系統圖，展示了用於職業和技術教育的各種儲存組件和組織，強調了空間的高效利用以及工具和材料的可近性。 此零件包含在包裝中：
276-7151

單獨零件號碼：
276-7151-501		 1
臂轉移板 V5 Workcell 儲存系統圖展示了用於職業和技術教育的有序儲存解決方案，其中包含工具和材料的標記部分，以提高工作空間效率。 該部件包含在該包中：
276-7151

單獨部件號：
276-7151-600		 1

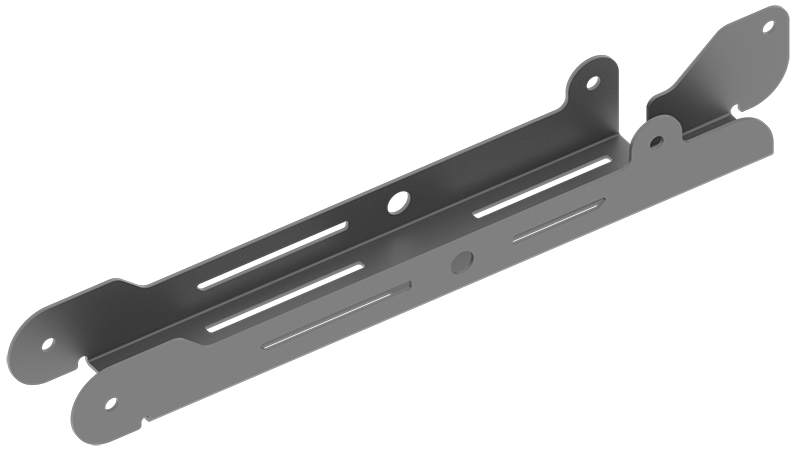

手臂關節3 用於職業和技術教育的 V5 Workcell 儲存系統圖，說明了用於高效組織和存取的各種儲存元件和佈局。 此零件包含在包裝中：
276-7151

單獨零件號碼：
276-7151-006		 1

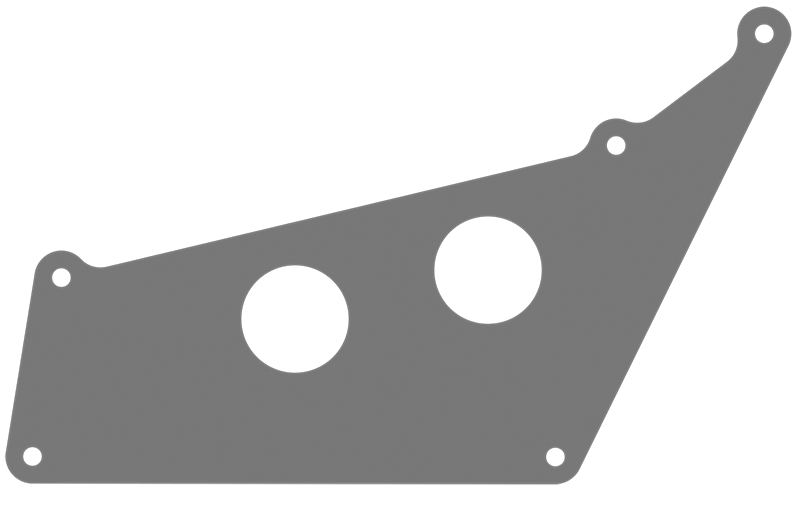

手臂掌握夾具 該圖展示了 CTE（職業和技術教育）的 V5 Workcell 儲存佈局，展示了用於高效工作空間管理的各種儲存隔間和組織。 此零件包含在包裝中：
276-7151

單獨零件號碼：
276-7151-011		 1

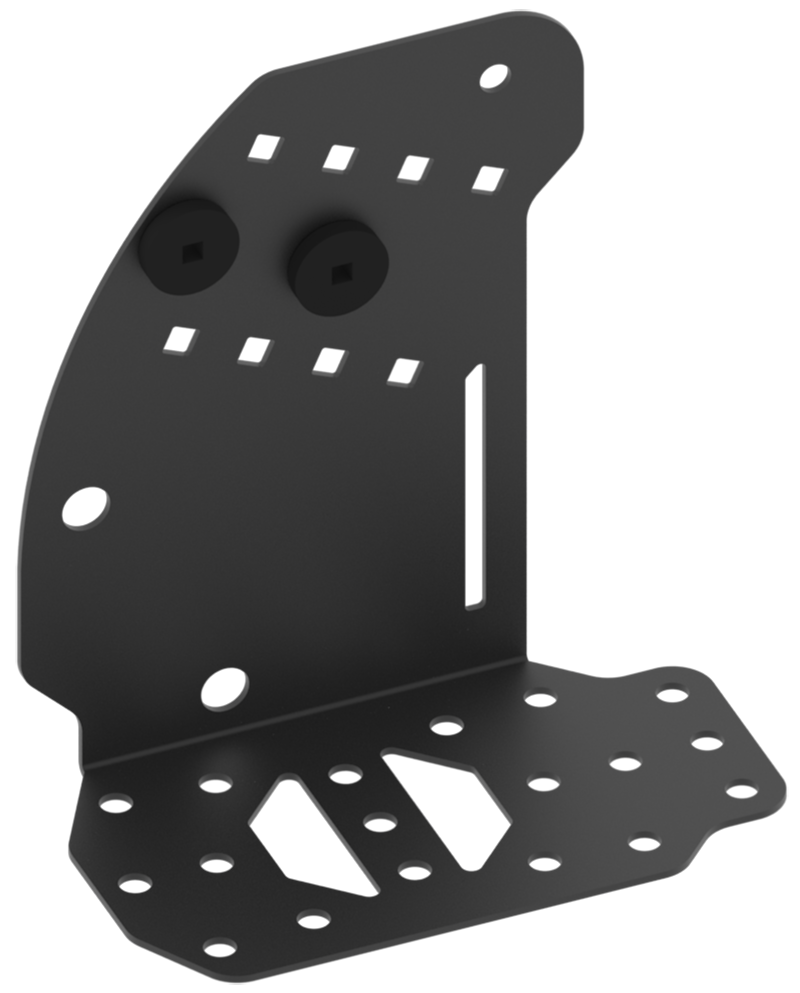

手臂關節 1 - 左 V5 Workcell 儲存系統圖顯示了職業和技術教育環境中工具和材料的有序儲存解決方案，展示了高效的工作空間管理。 此零件包含在包裝中：
276-7151

單獨零件號碼：
276-7151-100		 1

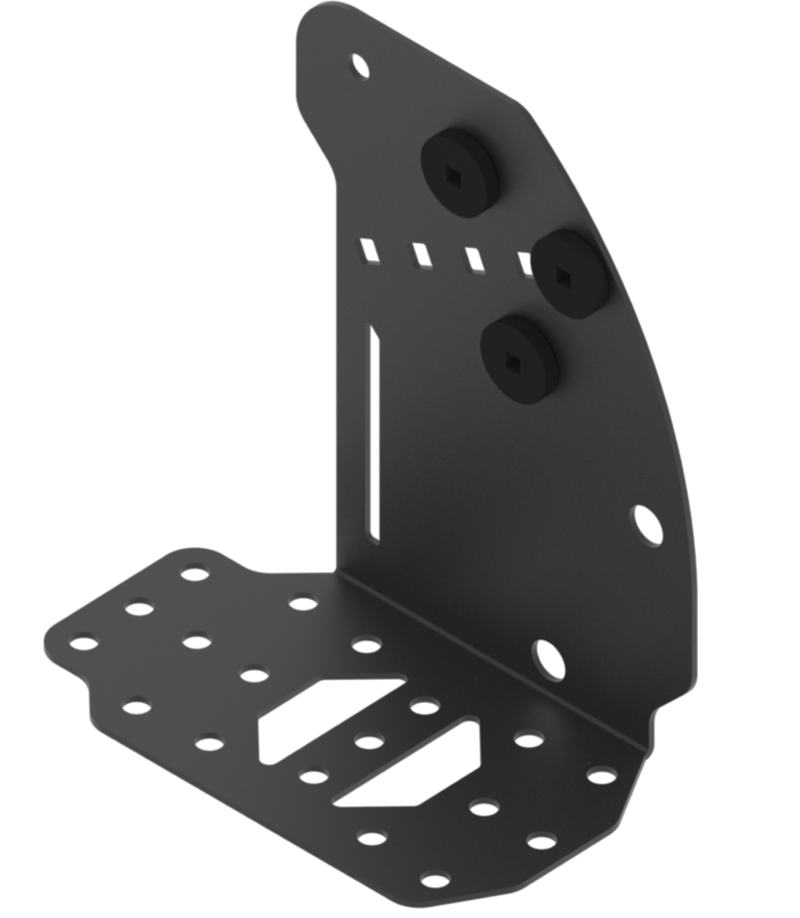

手臂關節 1 - 右 V5 Workcell 儲存佈局圖，展示了職業和技術教育的有序儲存解決方案，其中包含工具和材料的標記部分。 此零件包含在包裝中：
276-7151

單獨零件號碼：
276-7151-200		 1

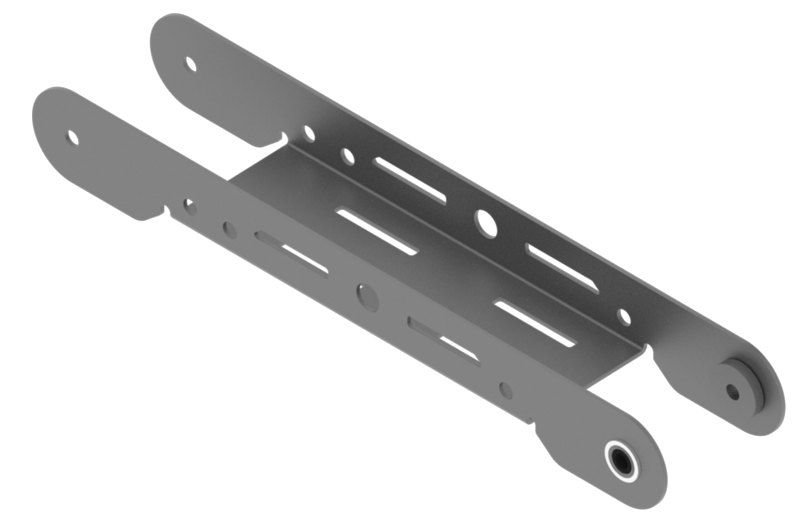

手臂關節2 該圖展示了用於 CTE（職業和技術教育）的 V5 Workcell 儲存系統，展示了機器人組件和工具的有序儲存解決方案。 該部件包含在該包中：
276-7151

單獨部件號：
276-7151-300		 1

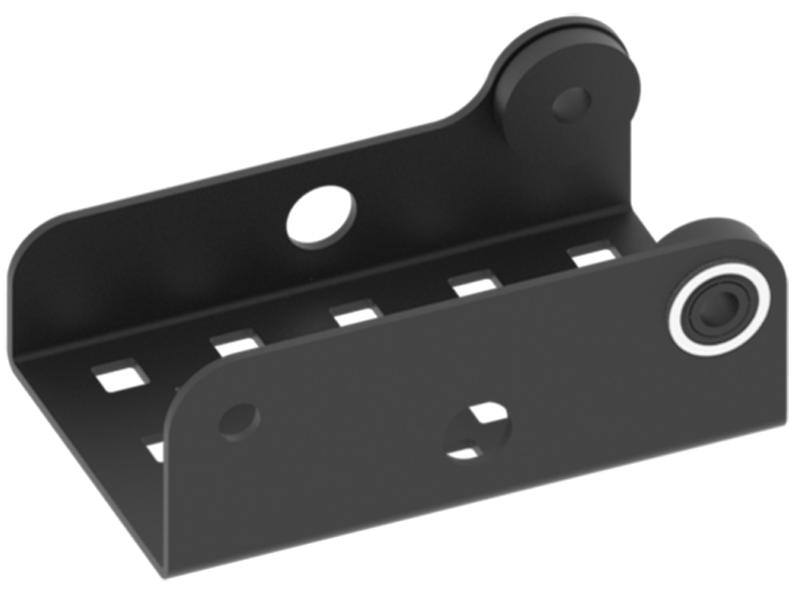

手臂關節4 適用於 CTE 的 V5 Workcell 儲存系統圖，說明了儲存元件的佈局和組織，以實現技術教育環境中的高效工作流程。 該部件包含在該包中：
276-7151

單獨部件號：
276-7151-400		 1

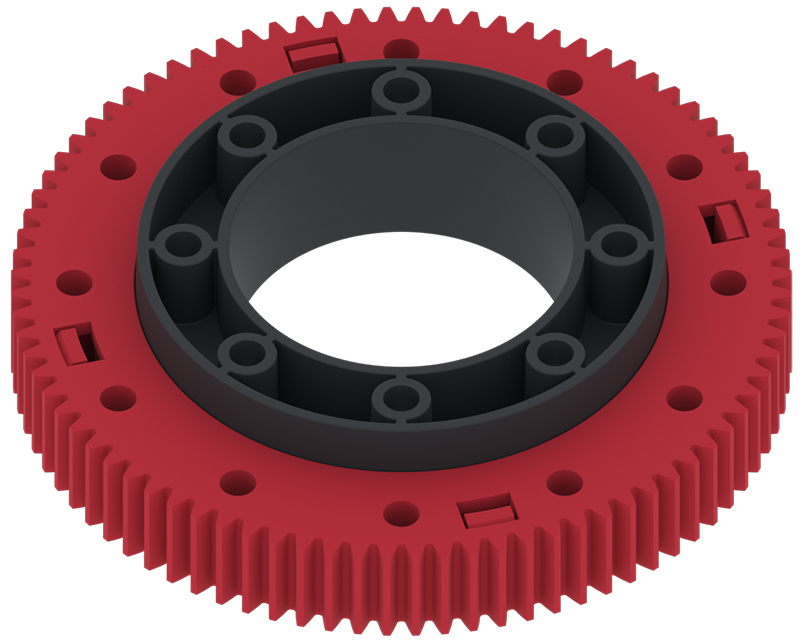

轉盤軸承套件 該圖展示了用於職業和技術教育的 V5 Workcell 儲存設置，其中包含設備和儲存組織的標記部分，以提高工作空間效率。 該部件包含在該包中：
276-5652

單獨部件號：
276-5652-000		 1 1 袋裝

包含 V5 Workcell Storage 元件的袋子的圖片，V5 Workcell Storage 是 CTE（職業和技術教育）資源的一部分，說明了可用於教育用途的包裝和內容。 		用於職業和技術教育的 V5 工作單元儲存圖，說明了 V5 工作單元設定中儲存組件的佈局和組織。

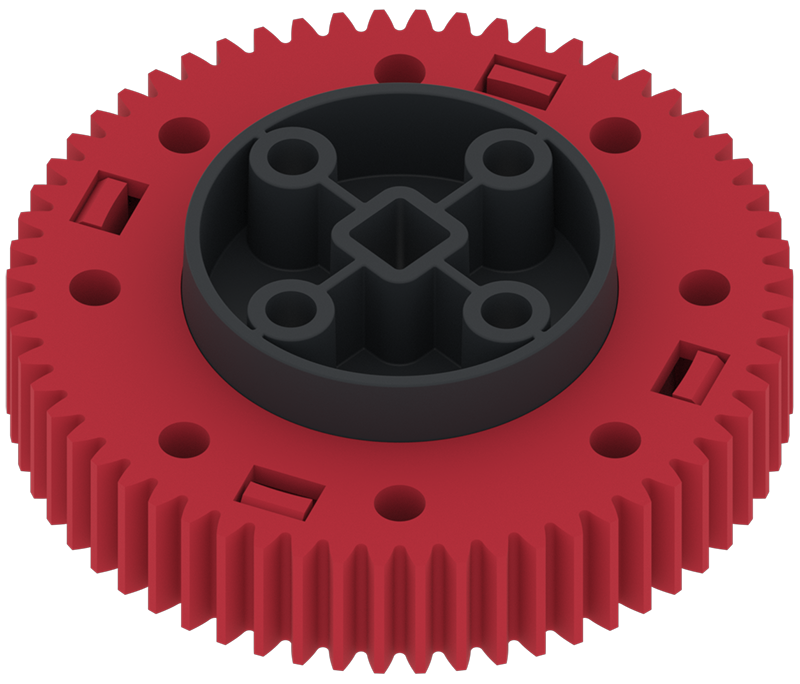

轉盤軸承套件 該圖展示了 CTE（職業和技術教育）背景下的 V5 Workcell Storage 設置，展示了高效利用工作空間的組件的排列和組織。 該部件包含在該包中：
276-5652

單獨部件號：
276-5652-004		 1

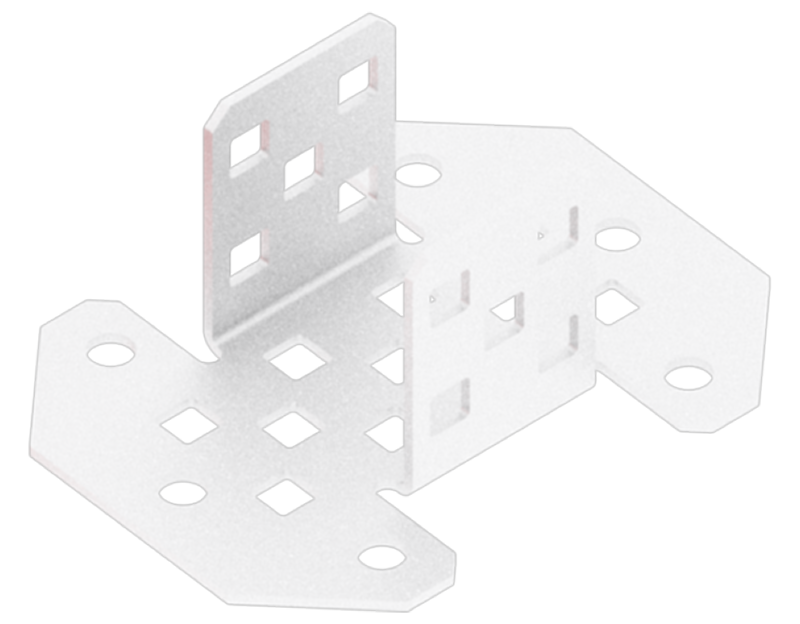

轉盤軸承套件 用於職業和技術教育的 V5 Workcell 儲存解決方案圖，展示了用於高效工作空間組織的各種儲存配置和元件。 該部件包含在該包中：
276-5652

單獨部件號：276-5652-007		 1

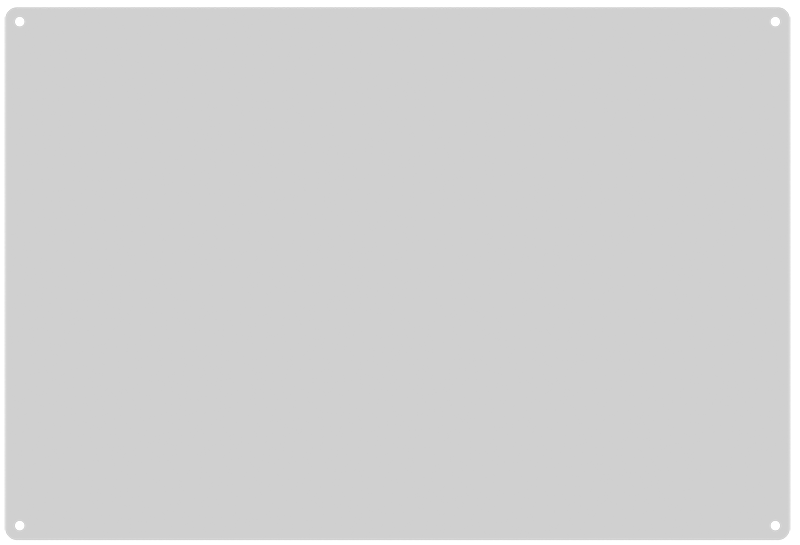

乾擦表面 該圖展示了 CTE（職業和技術教育）的 V5 Workcell 儲存設置，具有標記的元件和儲存元素的組織，以實現高效的工作空間管理。 276-7157-006 1 由於這種乾擦表面是透明的，因此可以輕鬆融入盒子的壁中。

確保留意盒子側面或底部的標記。		 用於職業和技術教育的 V5 工作單元儲存圖，說明了 V5 工作單元設定中儲存組件的佈局和組織。

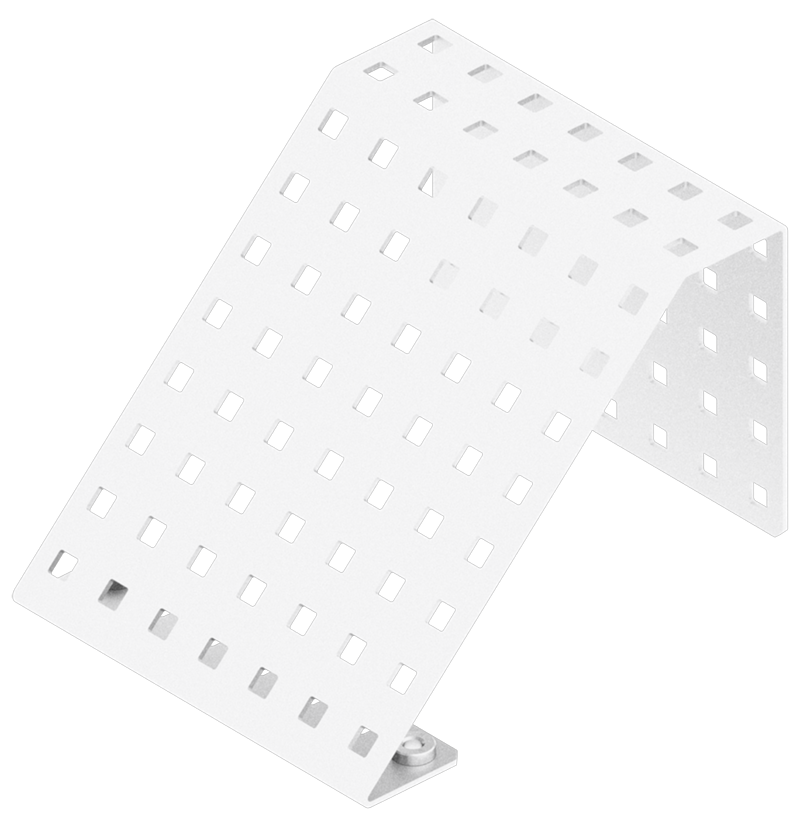

機器人大腦安裝組件 該圖展示了 CTE（職業和技術教育）的 V5 Workcell 儲存設置，顯示了有組織的儲存解決方案和設備放置，以實現高效的工作空間管理。 276-7152-002 1 1 袋 1 件裝 用於職業和技術教育的 V5 工作單元儲存圖，說明了 V5 工作單元設定中儲存組件的佈局和組織。
輸入輸出輸送機支架 CTE（職業和技術教育）的 V5 工作單元儲存設定圖，說明了工作單元環境中組件的佈置和組織。 276-7153-001 8 1 袋 8 件裝 用於職業和技術教育的 V5 工作單元儲存圖，說明了 V5 工作單元設定中儲存組件的佈局和組織。
角耦合角撐板 V5 Workcell 儲存設定圖，說明了工具和材料的組織和安排，以便在職業和技術教育環境中有效使用。 276-2578-001 8 1 袋 8 件裝 用於職業和技術教育的 V5 工作單元儲存圖，說明了 V5 工作單元設定中儲存組件的佈局和組織。

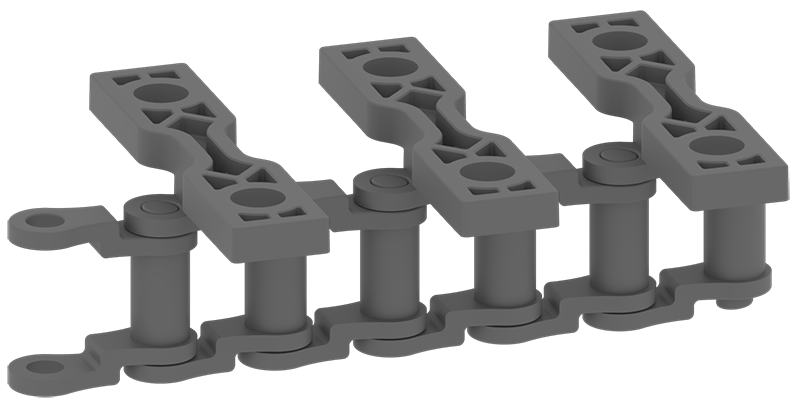

高強度輸送鏈 V5 Workcell 儲存系統圖，展示了各種儲存組件及其在職業和技術教育環境中高效組織的排列。 276-7141 6條鏈條 有多袋裝，每袋 6 條鏈條。

垃圾箱 1 只
一袋
 用於職業和技術教育的 V5 工作單元儲存圖，說明了 V5 工作單元設定中儲存組件的佈局和組織。
1x25 鋼條 此圖展示了 CTE（職業和技術教育）的 V5 工作單元儲存設置，展示了工作單元環境中儲存組件的佈置和組織。 275-1141-001 8 1 袋 8 件裝 用於職業和技術教育的 V5 工作單元儲存圖，說明了 V5 工作單元設定中儲存組件的佈局和組織。

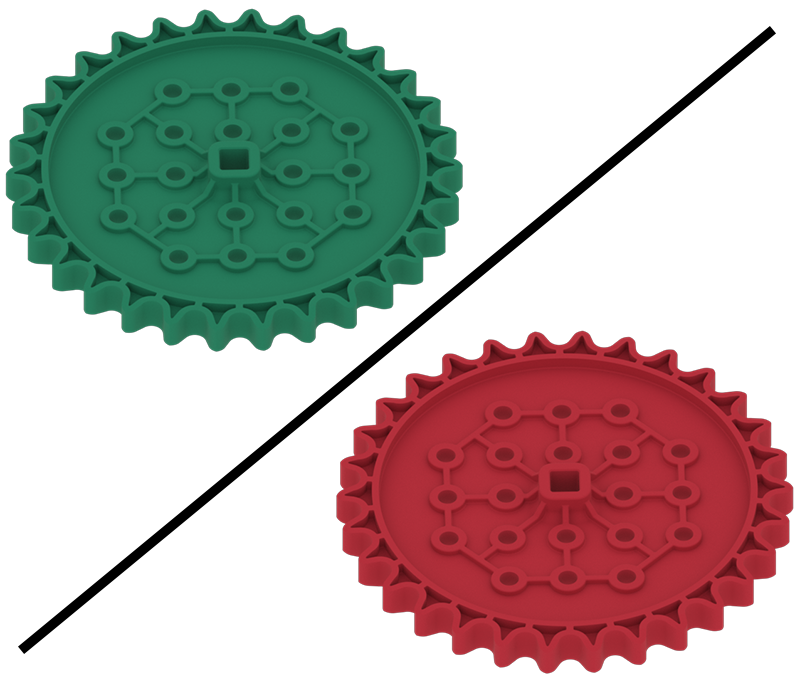

30T 高強度鏈輪

註： 該零件目前正在從綠色過渡為紅色。		 該圖展示了 CTE（職業和技術教育）的 V5 工作單元儲存設置，展示了 V5 機器人工作單元內儲存組件的佈置和組織。 此零件成包提供：
276-3880

單獨零件號碼：
276-2252-007		 4 配備高強度 30 齒鏈輪包。

High Strength 30-Tooth Sprocket pack for V5 Workcell Storage, used in CTE (Career and Technical Education) applications. Only one pack is required for Bin 1.

Bin 1 僅

一個包。		 用於職業和技術教育的 V5 工作單元儲存圖，說明了 V5 工作單元設定中儲存組件的佈局和組織。

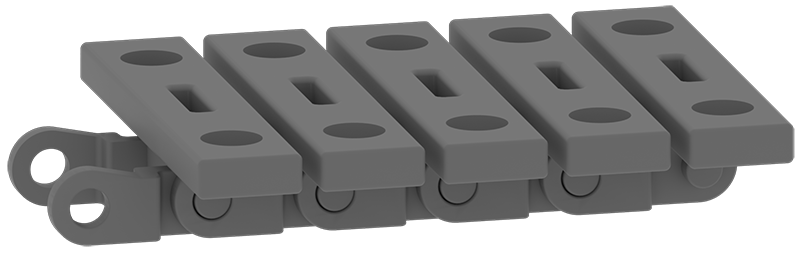

高強度鏈條附件連接套件 V5 Workcell 儲存佈局圖，展示了職業和技術教育環境中工具和材料的有序儲存解決方案。 276-7578 6 個連結 有多袋裝，每袋 6 個連結。


1
需要一袋。		 用於職業和技術教育的 V5 工作單元儲存圖，說明了 V5 工作單元設定中儲存組件的佈局和組織。

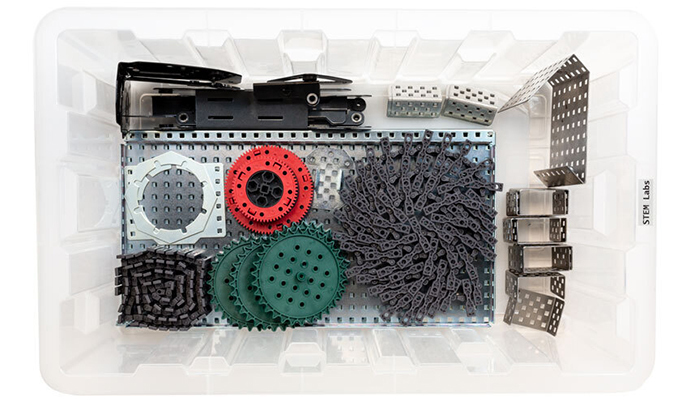

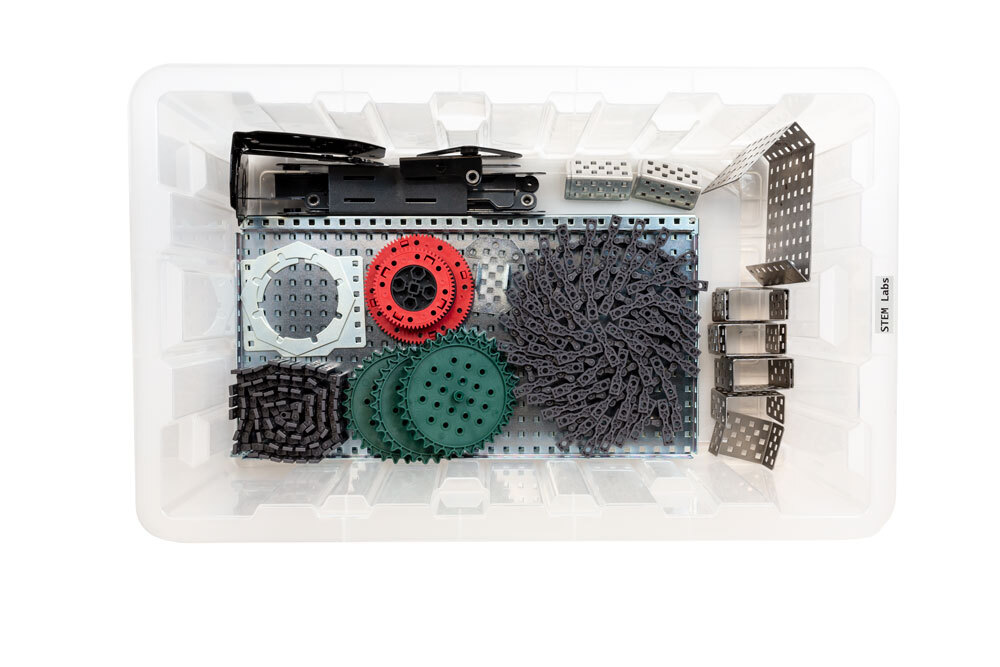

將工作單元套件中的所有零件放入儲存箱 1 的底座後，底座將如下圖所示。

V5 Workcell 儲存系統圖，說明了工具和材料的組織和安排，以便在職業和技術教育環境中有效存取和使用。
