V5 工作單元套件儲存 - 箱 2：電子設備和工具

本文將介紹 V5 工作單元套件中將被組織到儲存箱 2 中的零件。

儲存箱 2 的組織由三個部分組成：

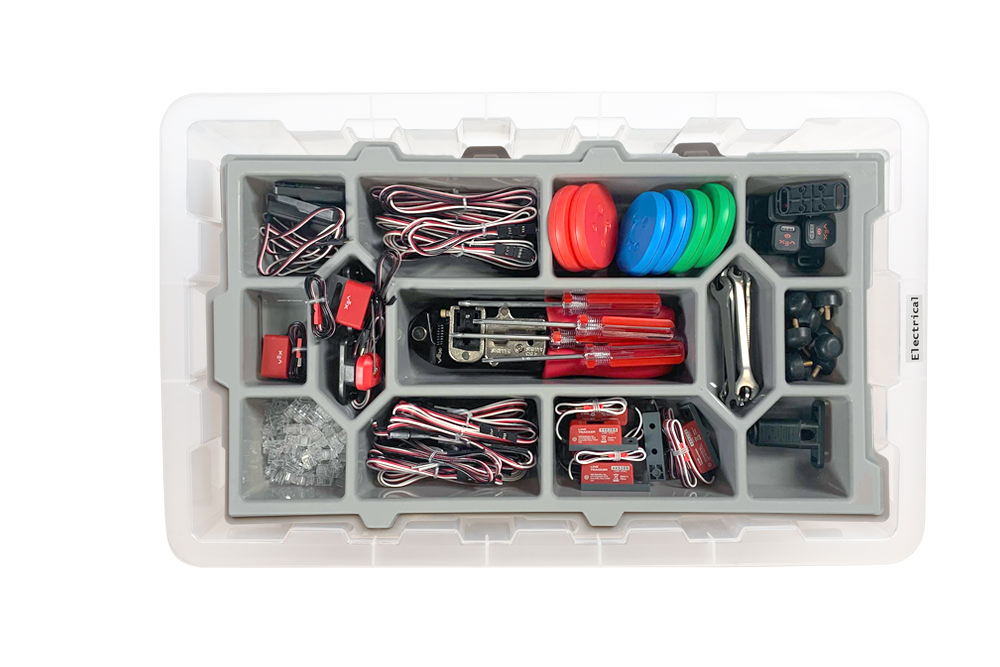

V5 Workcell 儲存系統圖，說明了職業和技術教育應用的各種儲存組件和組織，展示了高效的空間利用以及工具和材料的可存取性。

紙盤 1

V5 Workcell 儲存系統圖，說明了工具和材料的組織和安排，以便在職業和技術教育環境中有效存取。

紙匣2

該圖展示了 CTE（職業和技術教育）的 V5 Workcell 儲存設置，展示了有組織的儲存解決方案和設備佈置，以實現高效的工作空間管理。

根據

本文對 Bin 2 中的每個部分進行了組織，並以表格形式從左到右提供了以下資訊：

  • 部件: 這是部件的名稱。 提供了可在 vexrobotics.com單獨購買的替換零件的超連結。
    照片：這是零件的圖像。 在拆箱您的套件並建造 V5 工作單元時，請將此作為參考。
  • 零件號碼： 如果零件裝在較大的套件、袋子或盒子中，則提供套件、袋子或盒子的零件號碼以及單個零件號碼。 在拆箱並建造 V5 工作單元時，請使用這些零件號碼來識別您的零件。
  • 數量： 這是提供的每個部件的數量。 使用此功能可確保拆箱時箱或託盤中每個位置的零件數量正確。
  • 袋子註釋： 此欄提供有關如何接收該套件、袋子或盒子中的一個或多個部件的資訊。 如果零件裝在較大的套件、袋子或盒子中，則會提供標籤圖像以供參考。 打開套件時請使用這些作為參考。

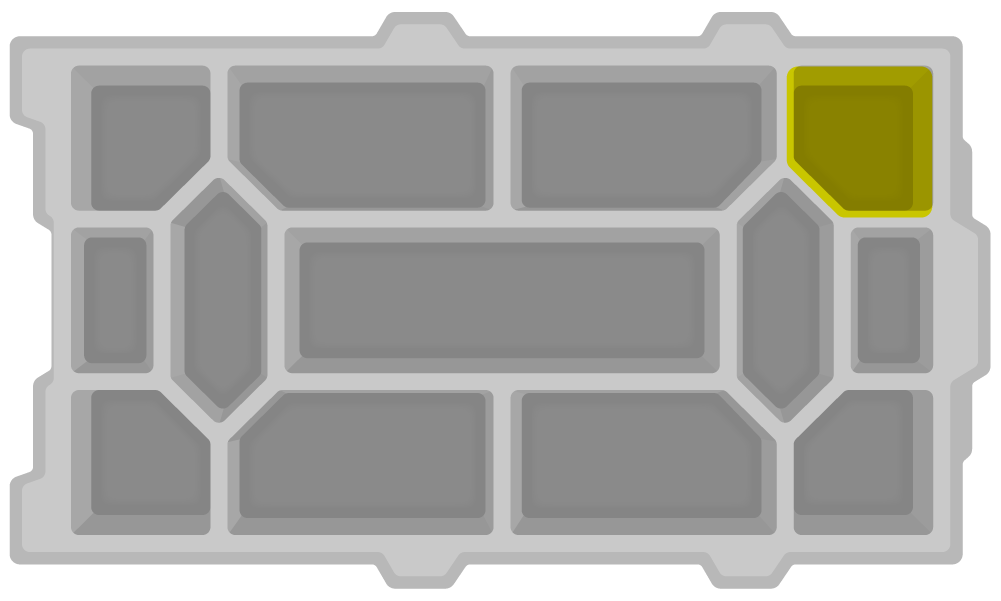

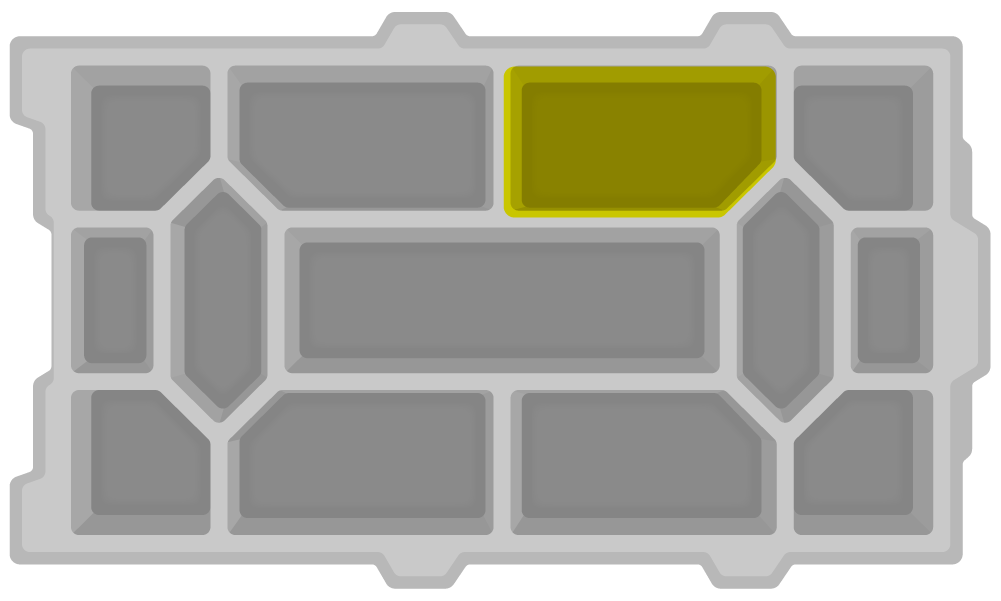

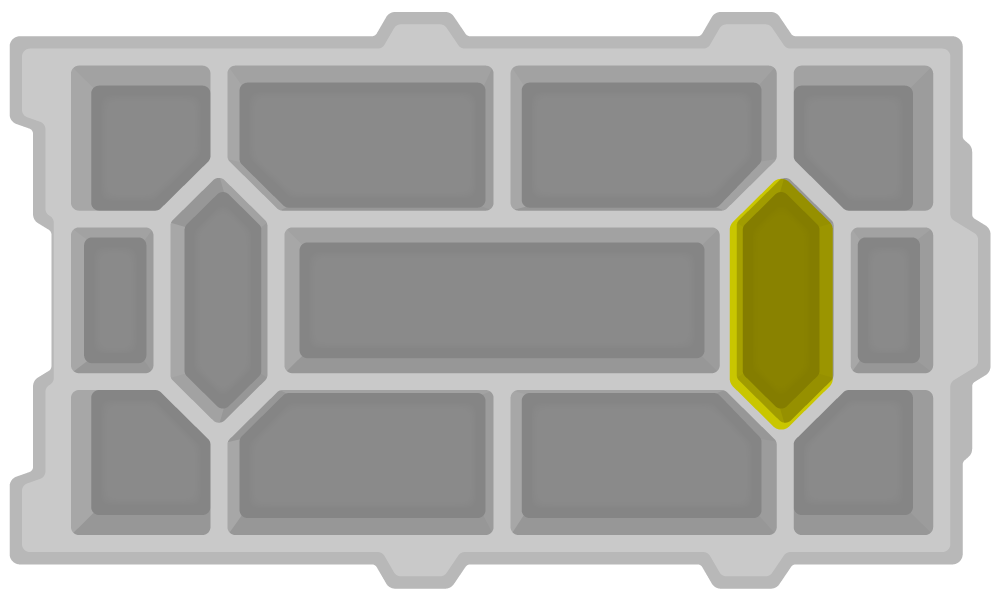

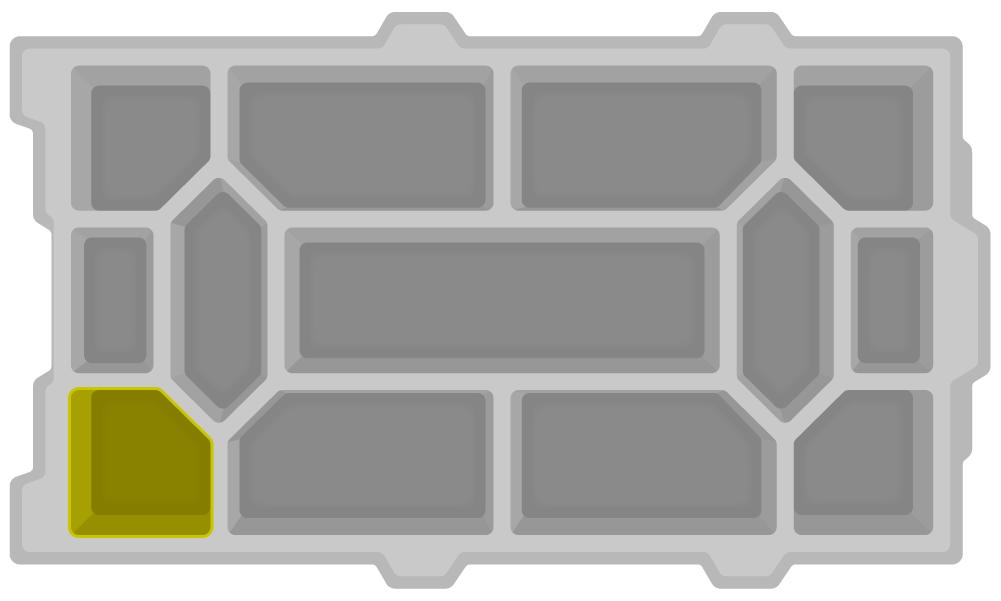

  • 位置： 這是垃圾箱或託盤的圖像，其中突出顯示了部件應放置在該垃圾箱或託盤中的位置。 如果需要提醒零件所在位置，則此資訊在建造 V5 工作單元時也很有用。
    • 有用的提示： 這些提示在「位置」列中提供。 這些提示提供了有關包裝、識別零件號或其他組織提示的額外上下文或資訊。

儲存箱 2：托盤 1

部分 照片 零件編號 數量 包包注意事項 地點

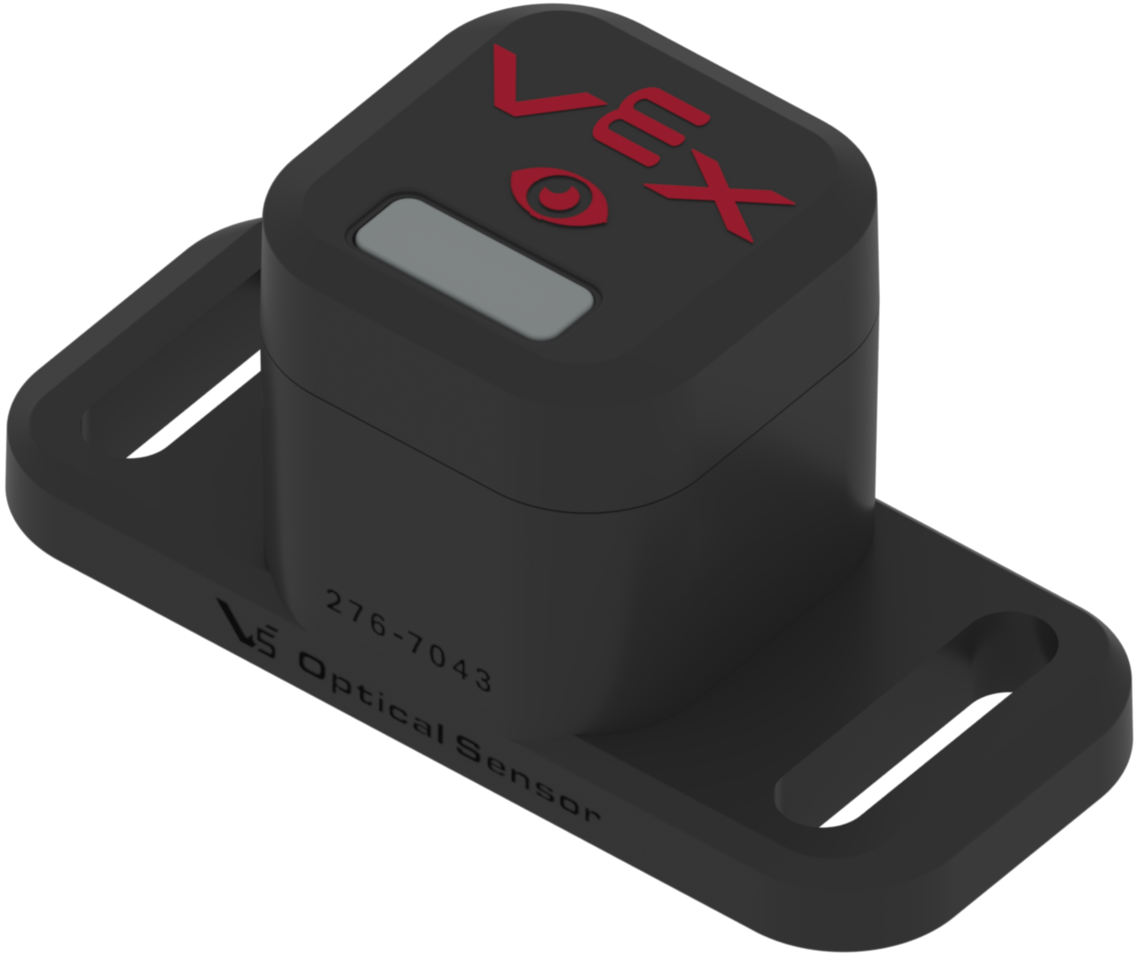

V5光學感測器 CTE 的 V5 Workcell 儲存系統圖，說明了各種儲存元件及其在工作空間內的佈置。 該部件包含在該包中：
276-7832

單獨部件號：
276-7043		 4 這些是 Workcell 電子盒的一部分

用於 CTE（職業和技術教育）的 Workcell 電子盒組件的圖片，展示了 V5 Workcell 部件的有序存儲，包括各種電子元件和工具。 		V5 Workcell 儲存佈局圖，展示了職業和技術教育環境中工具和材料的有序儲存解決方案。

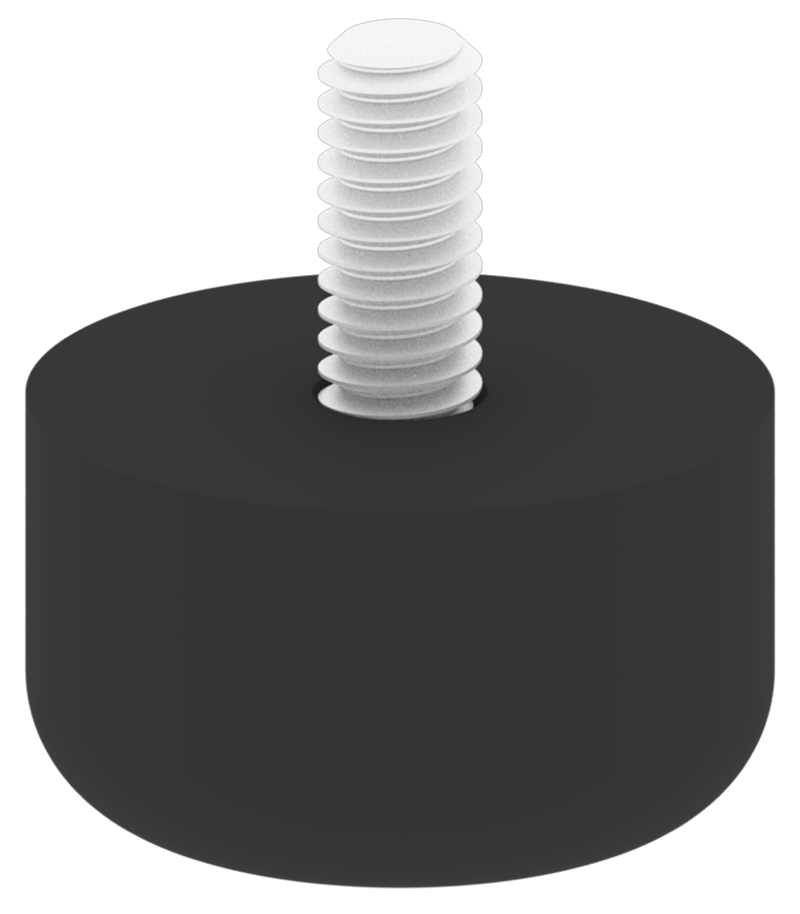

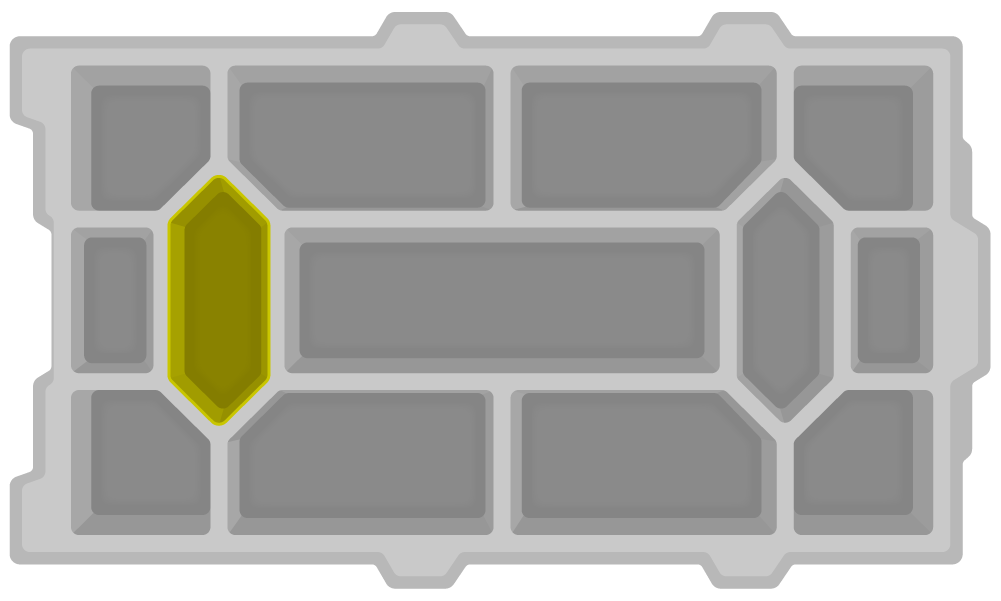

橡膠保險槓 此圖展示了用於職業和技術教育的 V5 Workcell 儲存解決方案，展示了用於高效工作空間管理的各種儲存配置和組織方法。 276-7499-001 12 1 包 12 個 此圖展示了 CTE（職業和技術教育）的 V5 Workcell 儲存佈局，具有標籤的儲存隔間和組織，可實現高效的工作空間管理。

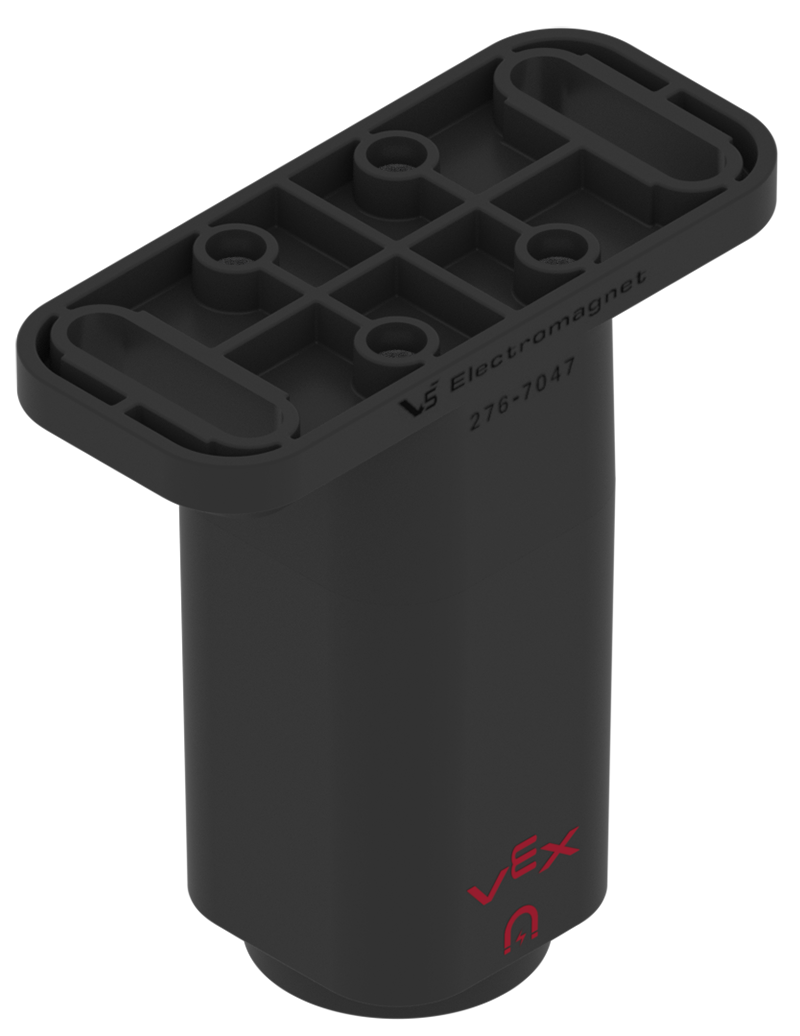

V5電磁鐵 此圖展示了用於 CTE（職業和技術教育）的 V5 Workcell 儲存系統，展示了各種儲存組件及其在工作單元環境中的佈置。 該部件包含在該包中：
276-7832

單獨部件號：
267-7047		 1 這是 Workcell 電子盒的一部分

用於 CTE（職業和技術教育）的 Workcell 電子盒組件的圖片，展示了 V5 Workcell 部件的有序存儲，包括各種電子元件和工具。 		CTE 的 V5 Workcell 儲存系統圖，說明了儲存元件的佈置和組織，以實現高效的工作空間管理。
開口扳手 用於職業和技術教育的 V5 Workcell 儲存系統圖，說明了各種儲存元件及其在工作單元佈局中的排列。 該部件包含在該包中：
276-6650-804

單獨部件號：
267-4350-001		 6 這些都是競賽超級套件工具包的一部分。

這是一個透明、無標籤的袋子，其中包含開口扳手、星形驅動鑰匙和星形螺絲起子。		 V5 Workcell 儲存設定圖，說明了職業和技術教育應用程式儲存組件的組織和佈置，包括工具和材料的標記部分。

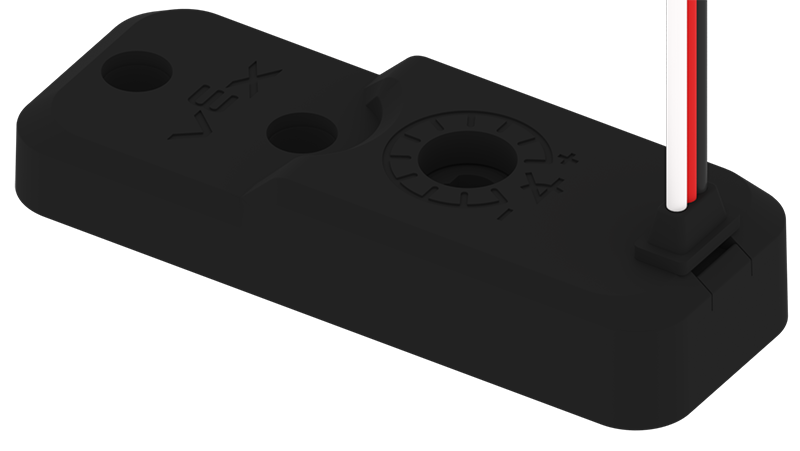

線路追蹤器 適用於 CTE 的 V5 Workcell 儲存系統圖，展示了工作空間內儲存元件的佈局和組織，旨在優化職業和技術教育環境中的效率和可存取性。 276-2154-001 6 2 包 3 包 用於職業和技術教育的 V5 Workcell 存儲設置插圖，展示了 VEX 機器人組件的有序存儲解決方案，包括用於高效工作空間管理的箱子和架子。

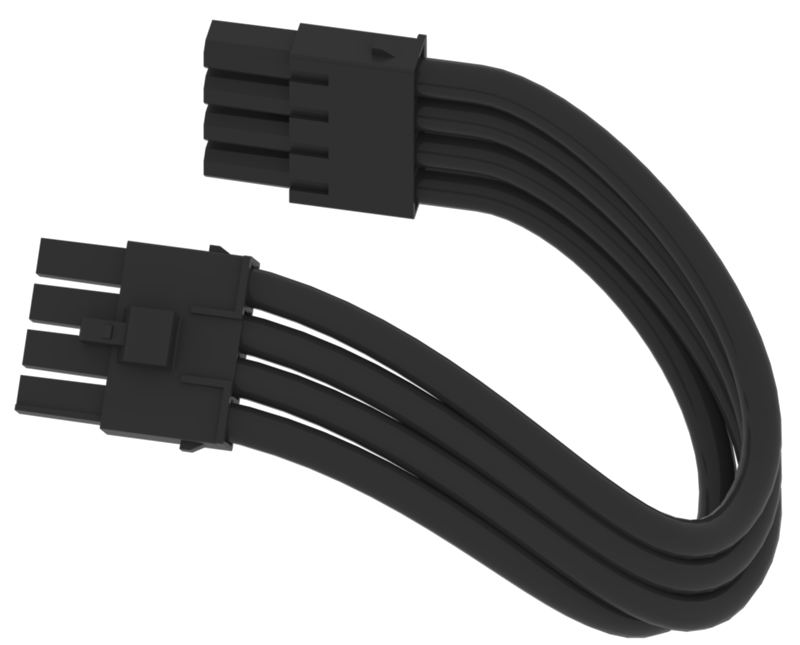

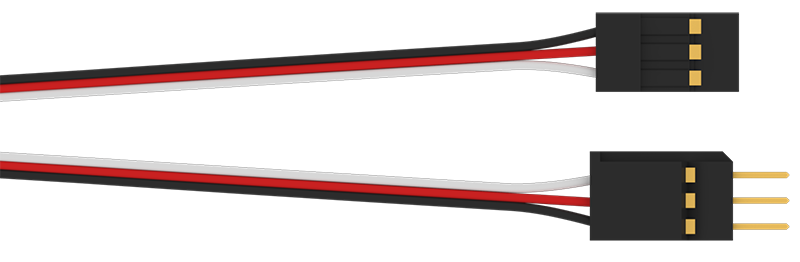

3 線延長電纜 (24") CTE（職業和技術教育）的 V5 工作單元儲存設定圖，說明了工作單元環境中儲存組件的佈置和組織。 276-1425-000 8 2 包 4 包 CTE 的 V5 Workcell 儲存系統圖，說明了工作單元環境中儲存元件的佈局和組織。

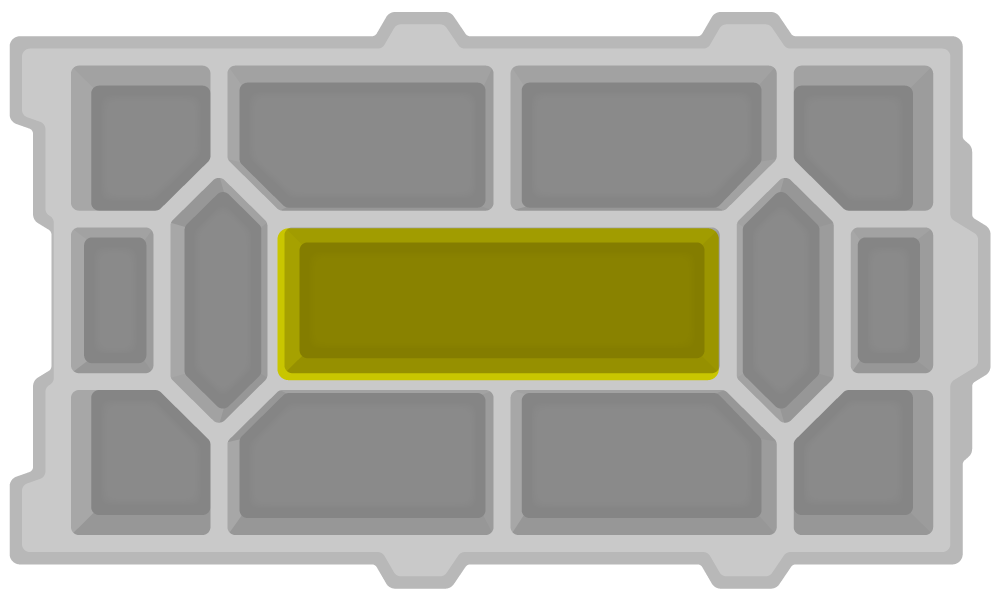

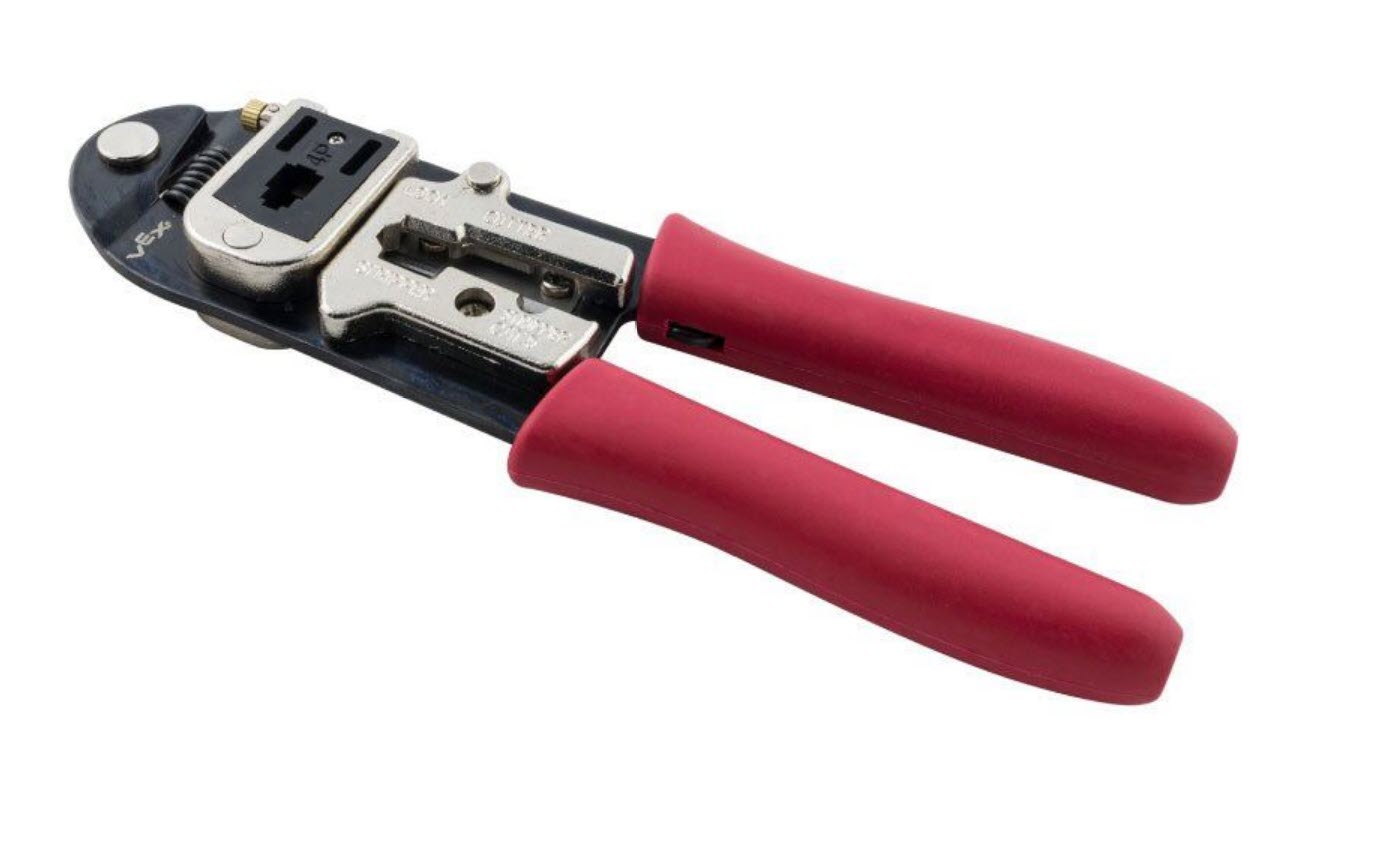

V5 智慧型電纜壓接工具 該圖展示了 CTE（職業和技術教育）的 V5 工作單元儲存設置，展示了各種儲存組件及其在工作單元環境中的佈置。 276-5773 1 單獨提供 CTE 的 V5 Workcell 儲存設定圖，說明了機器人教育中高效能工作空間管理的組件排列和組織。

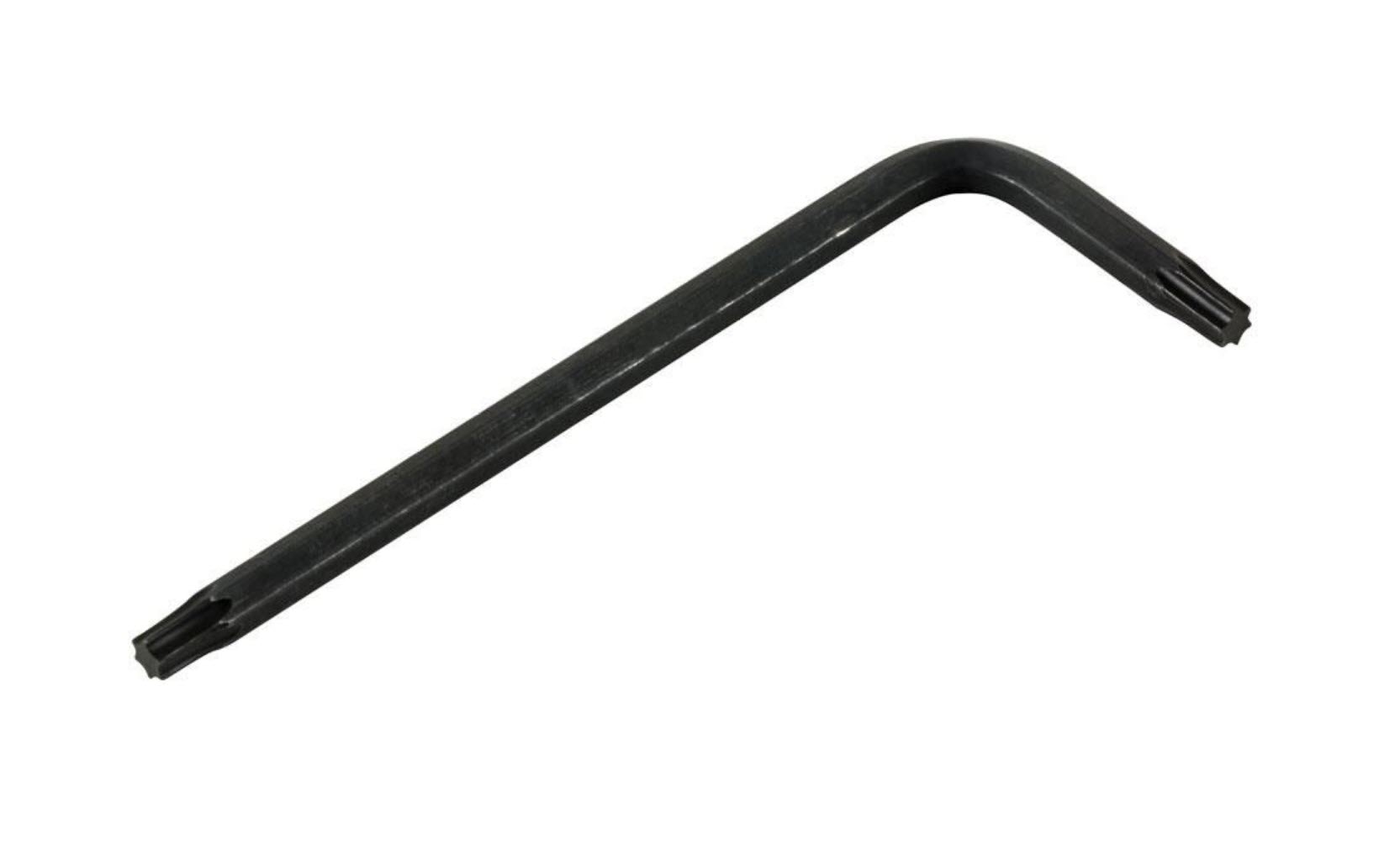

T15 星形驅動鑰匙 V5 Workcell 儲存佈局圖，展示了職業和技術教育環境中工具和材料的有序儲存解決方案。 該部件包含在該包中：
276-6650-804

單獨部件號：
276-5011-001		 2 這些都是競賽超級套件工具包的一部分。

這是一個透明、無標籤的袋子，其中包含開口扳手、星形驅動鑰匙和星形螺絲起子。		 CTE 的 V5 Workcell 儲存設定圖，說明了機器人教育中高效能工作空間管理的組件排列和組織。
T8 星形驅動鑰匙 V5 Workcell 儲存佈局圖，展示了職業和技術教育環境中工具和材料的有序儲存解決方案。 該部件包含在該包中：
276-6650-804

單獨部件號：
276-5012-001		 2

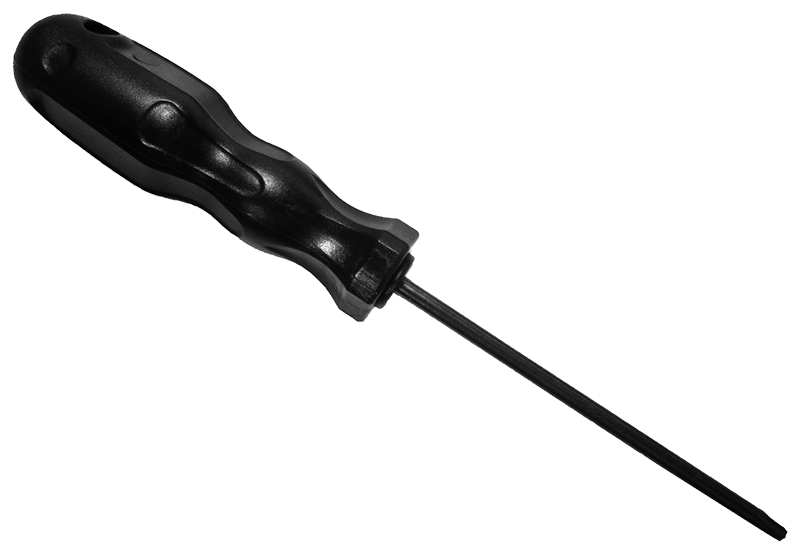

T15 星形螺絲起子

注意： T15 螺絲起子有多種顏色版本。 收到的顏色可能與列出的產品照片不符。		 此圖展示了 CTE（職業和技術教育）的 V5 工作單元儲存設置，展示了工作單元環境中的組件和儲存解決方案的佈置。 該部件包含在該包中：
276-6650-804

單獨部件號：
276-5236-002		 4
V5 智慧型電纜連接器 V5 Workcell 儲存佈局圖，展示了儲存元件的組織和排列，以便在職業和技術教育環境中有效使用。 276-5775-001 50 1 袋 50 個 該圖展示了用於職業和技術教育的 V5 工作單元儲存設置，顯示了各種儲存組件及其在工作單元環境中的佈置。
V5 保險桿開關 v2 V5 Workcell 儲存系統圖，展示了各種儲存元件及其在職業和技術教育 (CTE) 設定中實現最佳組織的排列。 276-4858 2 1 袋 2 件裝 V5 Workcell 儲存佈局圖，說明了儲存元件的排列和組織，以便在職業和技術教育環境中實現最佳使用。

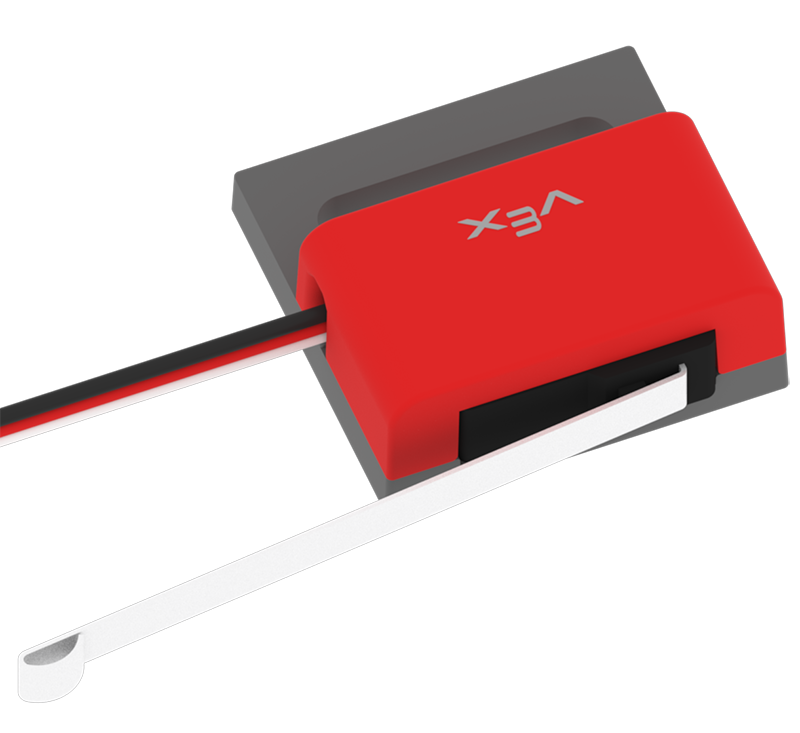

限位開關 V5 Workcell 儲存系統圖，展示了職業和技術教育 (CTE) 環境中工具和材料的有序儲存解決方案，強調了空間的高效利用和可訪問性。 276-2174-000 2 1 盒 2 件裝 該圖展示了 CTE（職業和技術教育）的 V5 Workcell 儲存設置，具有標籤的元件和佈局，可實現高效組織和可訪問性。

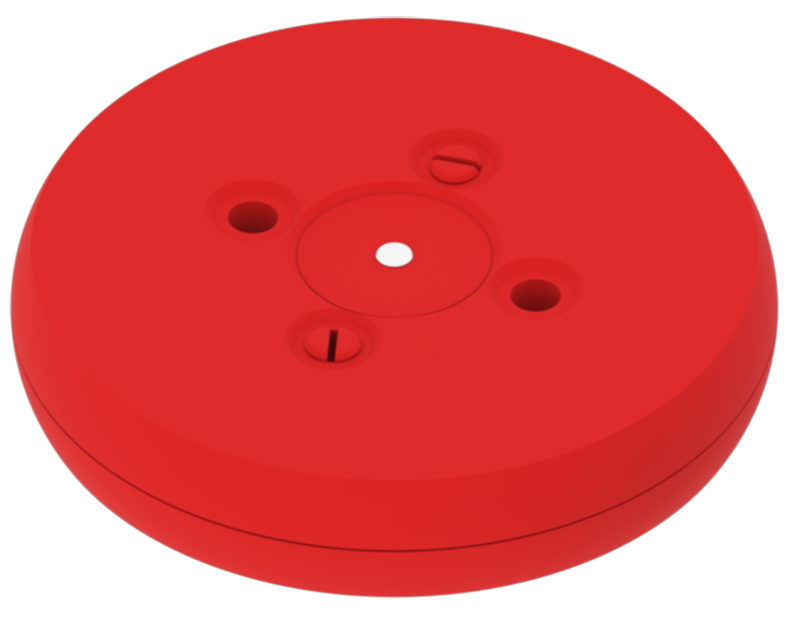

紅 5x 音高加權圓盤 V5 Workcell 儲存系統圖，展示了各種儲存元件及其在職業和技術教育環境中實現最佳組織的排列。 該部件包含在該包中：
276-7472-804

單獨部件號：
228-3445-2250		 2 一袋中有 36 個磁碟。 每種顏色取出兩個放入該托盤中。

其他 30 個磁碟將進入 Bin 3。

該圖顯示了 V5 Workcell 的 Bin 3 儲存配置，說明了與 CTE（職業和技術教育）材料相關的 30 個磁碟的放置。 		V5 Workcell 儲存佈局圖，展示了職業和技術教育環境中工具和材料的有序儲存解決方案。

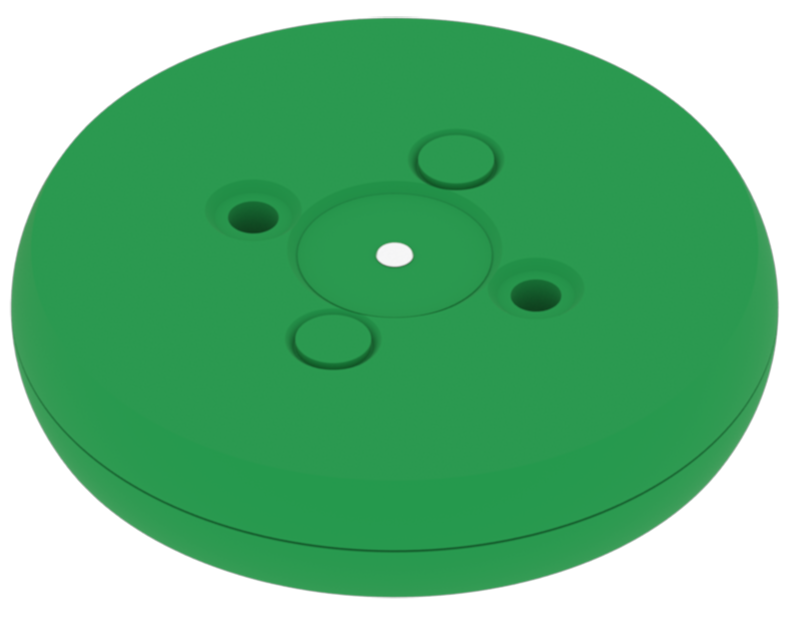

綠色 5x 音高加權圓盤 用於職業和技術教育的 V5 Workcell 儲存系統圖，說明了儲存元件和設備的佈局和組織。 該部件包含在該包中：
276-7472-804

單獨部件號：
228-3450-2250		 2

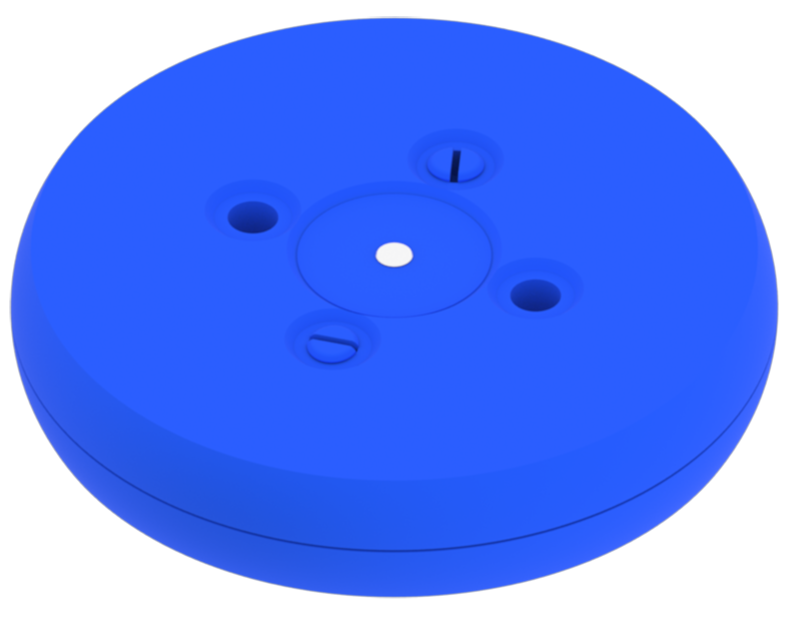

藍色 5x 音高加權圓盤 此圖展示了用於職業和技術教育的 V5 Workcell 儲存設置，顯示了工作單元環境中元件和儲存解決方案的排列。 該部件包含在該包中：
276-7472-804

單獨部件號：
228-3196-2250		 2
3 線延長線（36 吋） 用於職業和技術教育的 V5 Workcell 儲存解決方案圖表，說明了用於高效工作空間管理的各種儲存配置和組織方法。 276-1976-000 8 2 包 4 包 V5 Workcell 儲存設定圖，說明了工具和材料的佈置和組織，以便在職業和技術教育 (CTE) 環境中有效使用。
電位器V2 CTE 的 V5 Workcell 儲存系統圖，說明了工作空間內工具和材料的組織和佈置，強調了職業和技術教育的高效儲存解決方案。 該部件包含在該包中：
276-7832

單獨部件號：
276-7417-000		 4 這些是 Workcell 電子盒的一部分

用於 CTE（職業和技術教育）的 Workcell 電子盒組件的圖片，展示了 V5 Workcell 部件的有序存儲，包括各種電子元件和工具。 		V5 Workcell 儲存系統圖，說明了職業和技術教育應用的儲存元件的佈局和組織。

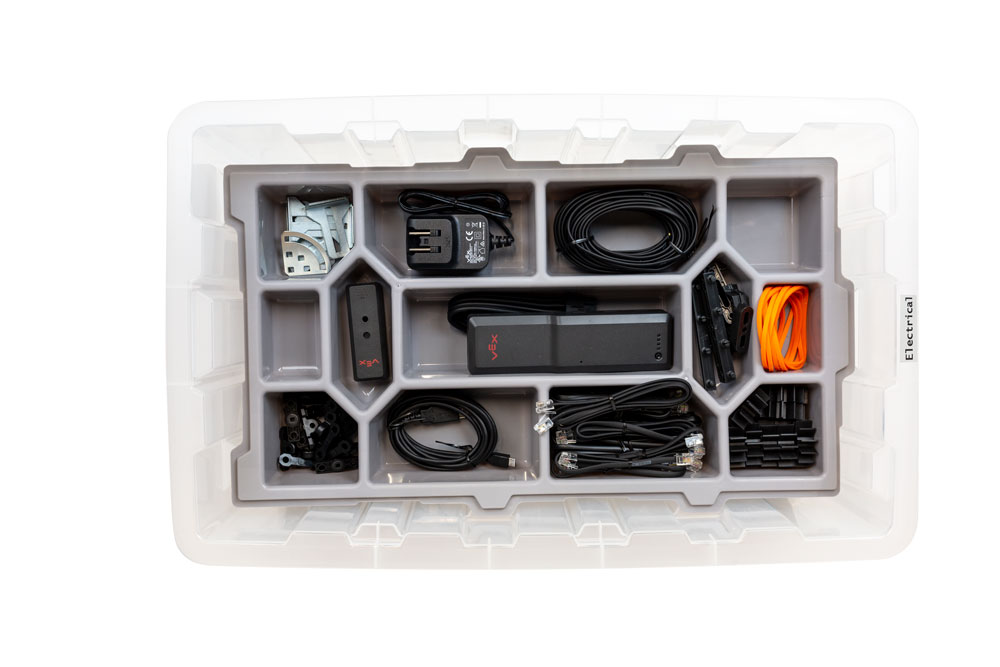

將工作單元套件中的所有零件放入儲存箱 2 的托盤 1 後，托盤 1 將如下圖所示。

V5 Workcell 儲存設定插圖，展示了職業和技術教育環境中工具和材料的有序儲存解決方案。

儲存箱 2：托盤 2

注：儲存箱 2 使用兩個托盤。 儲物箱 3 不使用托盤。 倉 3 中的托盤應用作存放倉 2 的托盤 2。

部分 照片 零件編號 數量 包包注意事項 地點

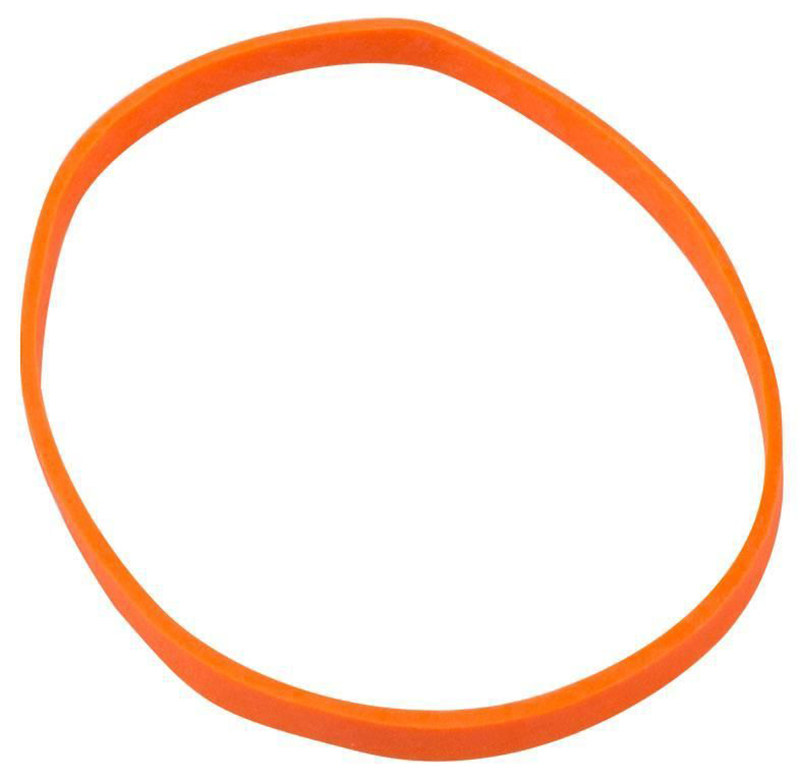

矽橡膠帶#32 V5 Workcell 儲存系統圖，展示了各種儲存元件及其在職業和技術教育 (CTE) 設定中實現最佳組織的排列。 228-6633-468 10 1 包 10 個 此圖展示了 CTE（職業和技術教育）的 V5 Workcell 儲存佈局，具有標籤的儲存隔間和組織，可實現高效的工作空間管理。

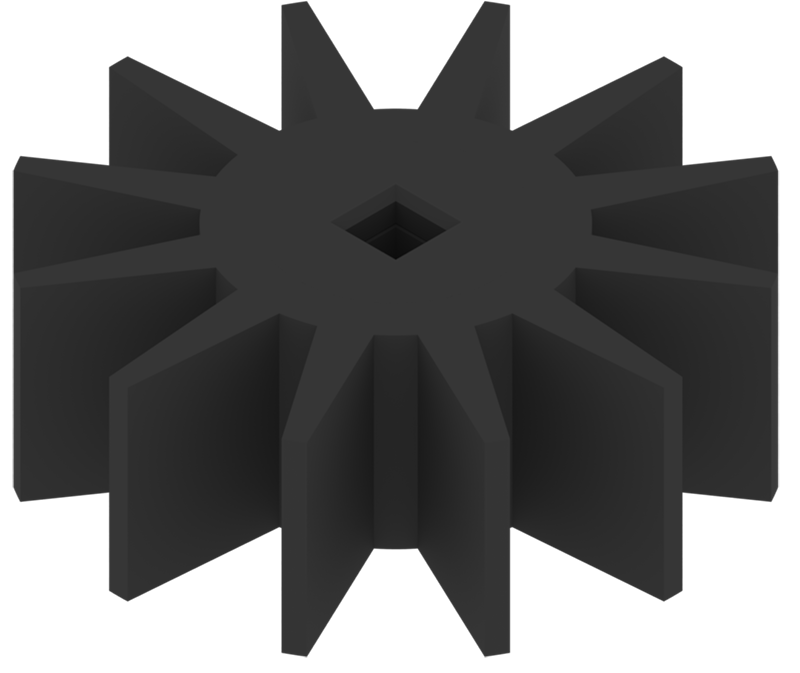

進料輥 V5 Workcell Storage 設定圖，說明了職業和技術教育中高效能工作空間管理的工具和材料的組織和安排。 此包裝中：
276-1499

單獨零件號碼：
228-6633-000		 8 1 包 8 個 CTE 的 V5 Workcell 儲存系統圖，說明了儲存元件的佈置和組織，以實現高效的工作空間管理。

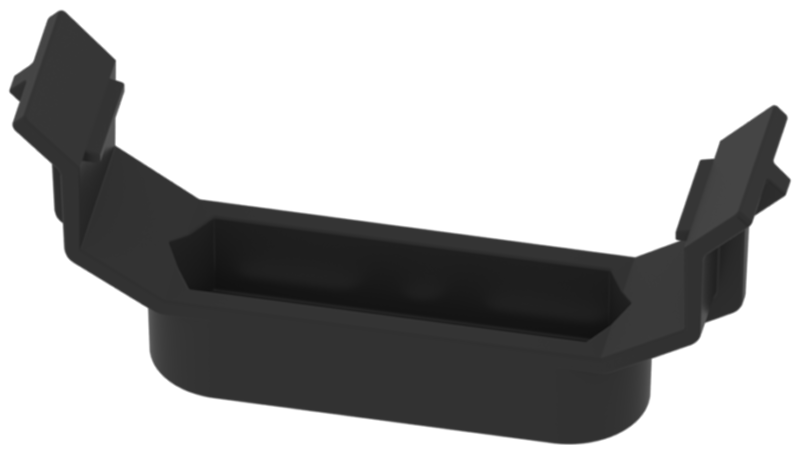

V5電池夾 V5 Workcell 儲存佈局圖，說明了工具和材料的組織和安排，以便在職業和技術教育環境中有效使用。 此套件包含：
270-7247-802

單獨零件號碼：
276-6020		 2 這兩個部分位於 PLTW V5 升級套件盒中

PLTW V5 升級套件中的兩個組件在用於職業和技術教育的 V5 Workcell Storage 背景下一起展示。 		V5 Workcell 儲存設定圖，說明了職業和技術教育應用程式儲存組件的組織和佈置，包括工具和材料的標記部分。

有用提示： 安裝 V5 電池時，您將只使用兩個電池夾。 不使用機器人大腦安裝組件 (276-7152-002) 時，可以使用電池夾附帶的其他四個側面配件。
300mm V5 智慧電纜 用於職業和技術教育的 V5 工作單元儲存佈局圖，說明了工作單元環境中儲存元件的佈置和組織。 此包裝中：
276-6364

單獨零件號碼：
276-4860-020		 3 包含在 V5 智慧電纜入門包中

顯示的 V5 智慧型電纜入門包組件，包括各種電纜和連接器，專為 CTE（職業和技術教育）設定而設計，特別適用於 V5 Workcell Storage。 		用於職業和技術教育的 V5 Workcell 存儲設置插圖，展示了 VEX 機器人組件的有序存儲解決方案，包括用於高效工作空間管理的箱子和架子。

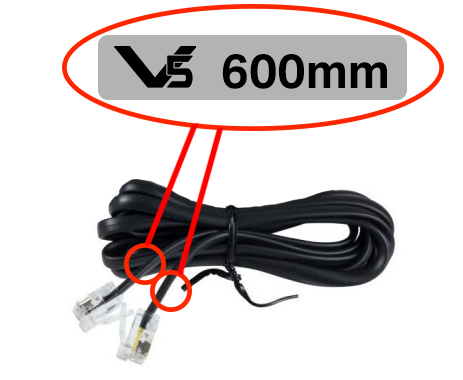

600mm V5 智慧電纜 此圖展示了 CTE（職業和技術教育）的 V5 Workcell 儲存設置，顯示了用於高效工作空間管理的有序儲存解決方案和元件。 此零件有兩個袋子：
276-6364
276-4861

單獨零件號碼：
276-4860-030		 3 1 包含在 V5 智慧電纜入門包中。

V5 Smart Cables Starter Pack components displayed, including various cables and connectors, designed for use in CTE (Career and Technical Education) settings, specifically for V5 Workcell Storage.

2 屬於 V5 智慧電纜（長品種）。

長系列中的兩條 V5 智慧電纜展示在 CTE（職業和技術教育）的工作單元儲存環境中，展示了其與機器人教育相關的設計和功能。 		用於職業和技術教育的 V5 Workcell 存儲設置插圖，展示了 VEX 機器人組件的有序存儲解決方案，包括用於高效工作空間管理的箱子和架子。
900mm V5 智慧電纜 此圖展示了 CTE（職業和技術教育）的 V5 工作單元儲存佈局，顯示了工作單元環境中元件和儲存解決方案的佈置。 此零件有兩個袋子：
276-6364
276-4861

單獨零件號碼：
276-4860-010		 2 1 包含在 V5 智慧電纜入門包中。

V5 Smart Cables Starter Pack components displayed, including various cables and connectors, designed for use in CTE (Career and Technical Education) settings, specifically for V5 Workcell Storage.

1 屬於 V5 智慧電纜（多種）。

長系列中的兩條 V5 智慧電纜展示在 CTE（職業和技術教育）的工作單元儲存環境中，展示了其與機器人教育相關的設計和功能。 		用於職業和技術教育的 V5 Workcell 存儲設置插圖，展示了 VEX 機器人組件的有序存儲解決方案，包括用於高效工作空間管理的箱子和架子。

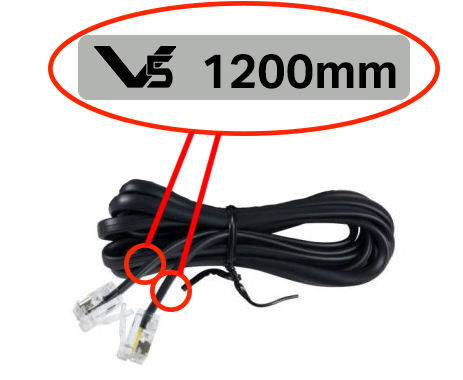

1200mm V5 智慧電纜 V5 Workcell 儲存佈局圖，說明了職業和技術教育組件的排列和組織，突出了儲存解決方案和工作空間效率。 此包裝中：
276-4861

單獨零件號碼：
276-4861-020		 1 包含在 V5 智慧電纜（長分類）套件中。

長系列中的兩條 V5 智慧電纜展示在 CTE（職業和技術教育）的工作單元儲存環境中，展示了其與機器人教育相關的設計和功能。 		用於職業和技術教育的 V5 Workcell 存儲設置插圖，展示了 VEX 機器人組件的有序存儲解決方案，包括用於高效工作空間管理的箱子和架子。
1500mm V5 智慧電纜 V5 Workcell 儲存系統圖，說明了各種儲存元件及其在職業和技術教育環境中實現最佳組織的排列。 此包裝中：
276-4861

單獨零件號碼：
276-4861-030		 2 包含在 V5 智慧電纜（長分類）套件中。

長系列中的兩條 V5 智慧電纜展示在 CTE（職業和技術教育）的工作單元儲存環境中，展示了其與機器人教育相關的設計和功能。 		用於職業和技術教育的 V5 Workcell 存儲設置插圖，展示了 VEX 機器人組件的有序存儲解決方案，包括用於高效工作空間管理的箱子和架子。

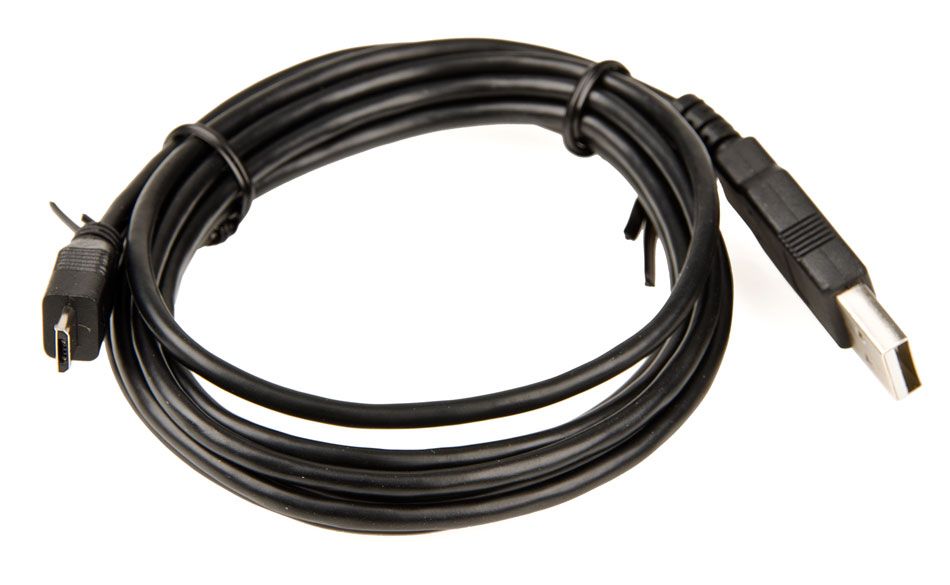

USB 纜線（A-Micro） CTE 的 V5 工作單元儲存設定圖，說明了工作單元環境中儲存組件的佈置和組織。 此套件包含：
270-7247-802

單獨零件號碼：
228-2785		 1 此零件位於 PLTW V5 升級套件盒中。

PLTW V5 升級套件中的兩個組件在用於職業和技術教育的 V5 Workcell Storage 背景下一起展示。 		適用於 CTE 的 V5 Workcell 儲存系統圖，說明了工作單元環境中儲存元件的佈局和組織。
V5機器人鋰離子電池1100mAh 該圖展示了 CTE（職業和技術教育）的 V5 工作單元儲存設置，展示了工作單元內組件的排列和組織，以實現高效使用和可訪問性。 此套件包含：
270-7247-802

單獨零件號碼：
276-4811		 1 此零件位於 PLTW V5 升級套件盒中。

PLTW V5 升級套件中的兩個組件在用於職業和技術教育的 V5 Workcell Storage 背景下一起展示。 		CTE 的 V5 Workcell 儲存設定圖，說明了機器人教育中高效能工作空間管理的組件排列和組織。
V5電源線 用於職業和技術教育的 V5 工作單元儲存設定圖，說明了工作單元環境中儲存組件的佈置和組織。 此套件包含：
270-7247-802

單獨零件號碼：
276-4817		 1 此零件位於 PLTW V5 升級套件盒中。

PLTW V5 升級套件中的兩個組件在用於職業和技術教育的 V5 Workcell Storage 背景下一起展示。 		CTE 的 V5 Workcell 儲存設定圖，說明了機器人教育中高效能工作空間管理的組件排列和組織。

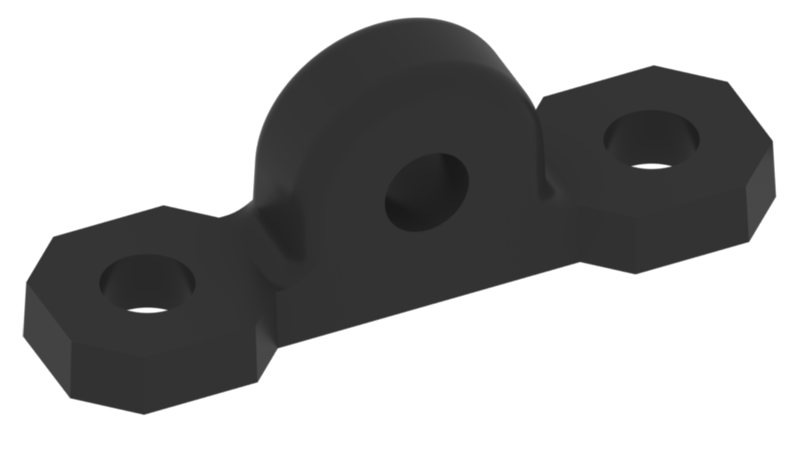

軸台 V5 Workcell 儲存設定圖，說明了各種儲存元件及其在職業和技術教育環境中實現最佳組織的排列。 包裝袋中：
276-6820-807

單獨零件號碼：
276-2016-001		 12 一袋裝

包含用於職業和技術教育的 V5 Workcell 儲存組件的包的圖片，展示了用於有效組織和儲存的物品。 		該圖展示了用於職業和技術教育的 V5 工作單元儲存設置，顯示了各種儲存組件及其在工作單元環境中的佈置。
鎖桿組件 V5 Workcell 儲存設定圖，說明了在職業和技術教育環境中實現高效工作流程的工具和材料的組織和安排。 包裝袋中：
276-6820-807

單獨零件號碼：276-2016-002		 8

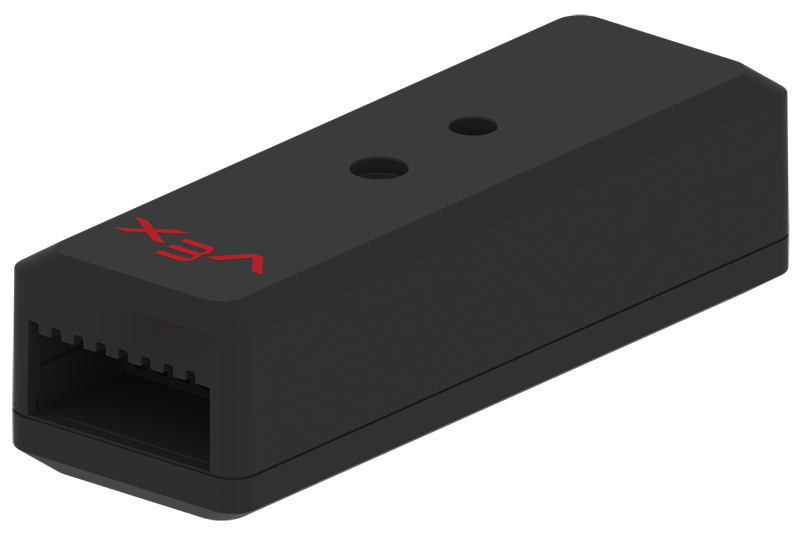

V5 3 線擴充器 適用於 CTE 的 V5 Workcell 儲存系統圖，說明了儲存元件的組織和佈局，以提高技術教育環境中的效率和可存取性。 276-5299 1 這是單獨的 V5 Workcell 儲存佈局圖，說明了儲存元件的排列和組織，以便在職業和技術教育環境中實現最佳使用。

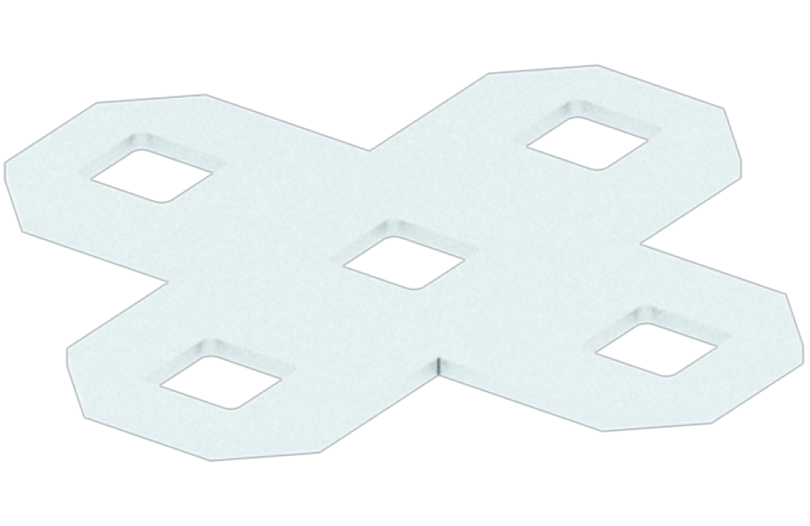

加角板 用於 CTE（職業和技術教育）的 V5 Workcell 儲存系統圖，說明了工作單元環境中儲存元件的組織和佈局。 包裝盒內：
276-6830

單獨零件號碼：
276-1110-001		 2

角板包每種類型包含 4 個。 取出每種角撐板類型中的兩個以放入此托盤。

其他角撐板將放入 Bin 3。

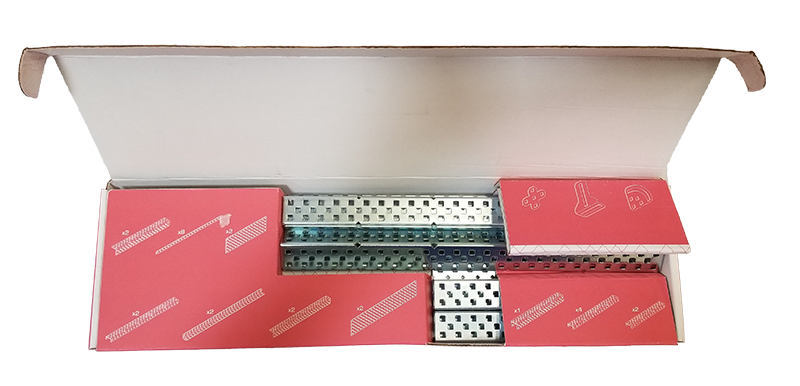

包含在 V5 課堂結構套件中

V5 教室結構套件影像展示了 V5 Workcell 儲存組件，包括用於組織機器人設備和材料的各種儲存解決方案，專為職業和技術教育 (CTE) 設置而設計。

 V5 Workcell 儲存系統圖，說明了職業和技術教育應用的儲存元件的佈局和組織。
90 度角撐板 V5 Workcell 儲存系統圖，說明了在職業和技術教育 (CTE) 設定中實現最佳功能的元件的排列和組織。 包裝盒內：
276-6830

單獨零件號碼：
276-1110-002		 2

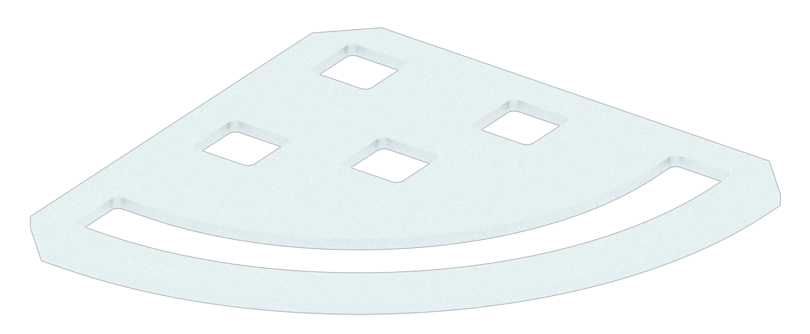

角撐板 V5 Workcell 儲存系統圖顯示了職業和技術教育中使用的工具和材料的有序儲存解決方案，強調了空間的高效利用和可訪問性。 包裝盒內：
276-6830

單獨零件號碼：
276-1110-003		 2

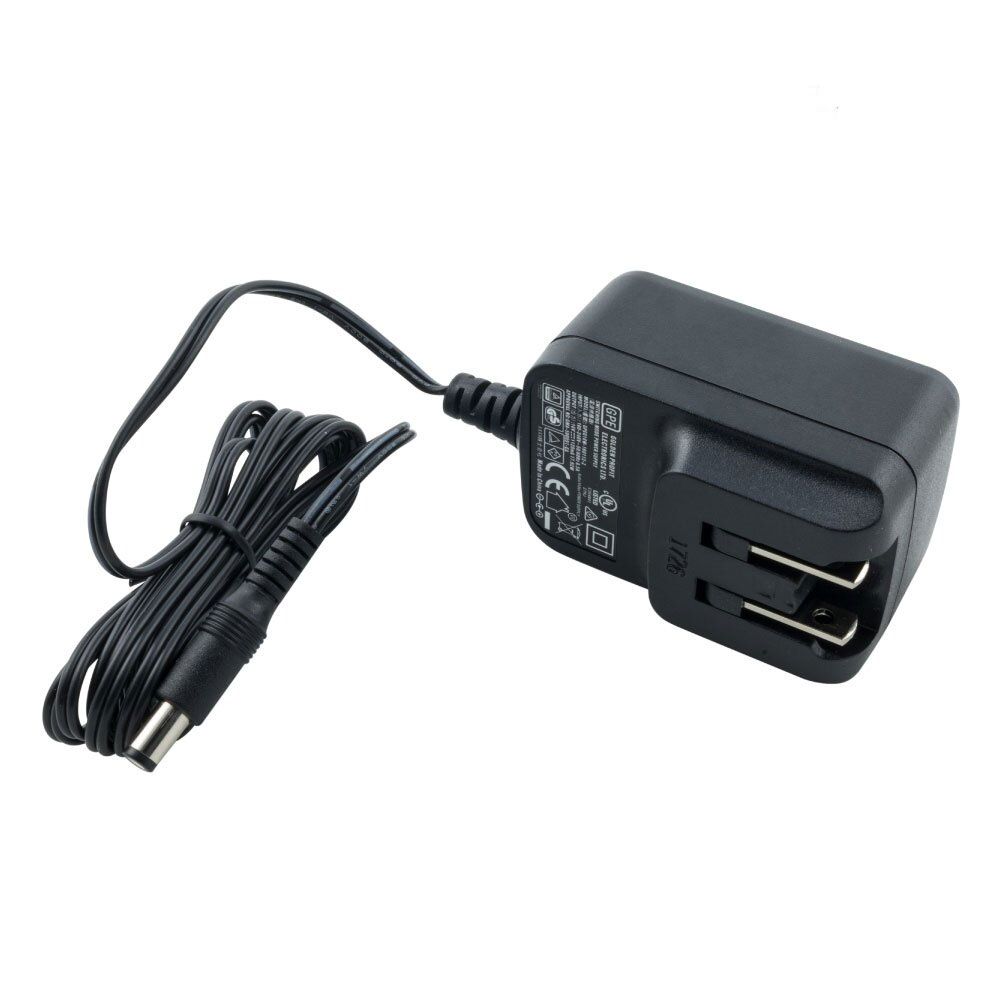

V5機器人電池充電器 該圖展示了用於職業和技術教育的 V5 Workcell 儲存系統，展示了各種儲存元件及其排列方式，以實現高效組織和可訪問性。 此套件包含：
270-7247-802

單獨零件號碼：
276-4812		 1 這些零件位於 PLTW V5 升級套件盒中

PLTW V5 升級套件中的兩個組件在用於職業和技術教育的 V5 Workcell Storage 背景下一起展示。 		V5 Workcell 儲存設定圖，說明了工具和材料的佈置和組織，以便在職業和技術教育 (CTE) 環境中有效使用。

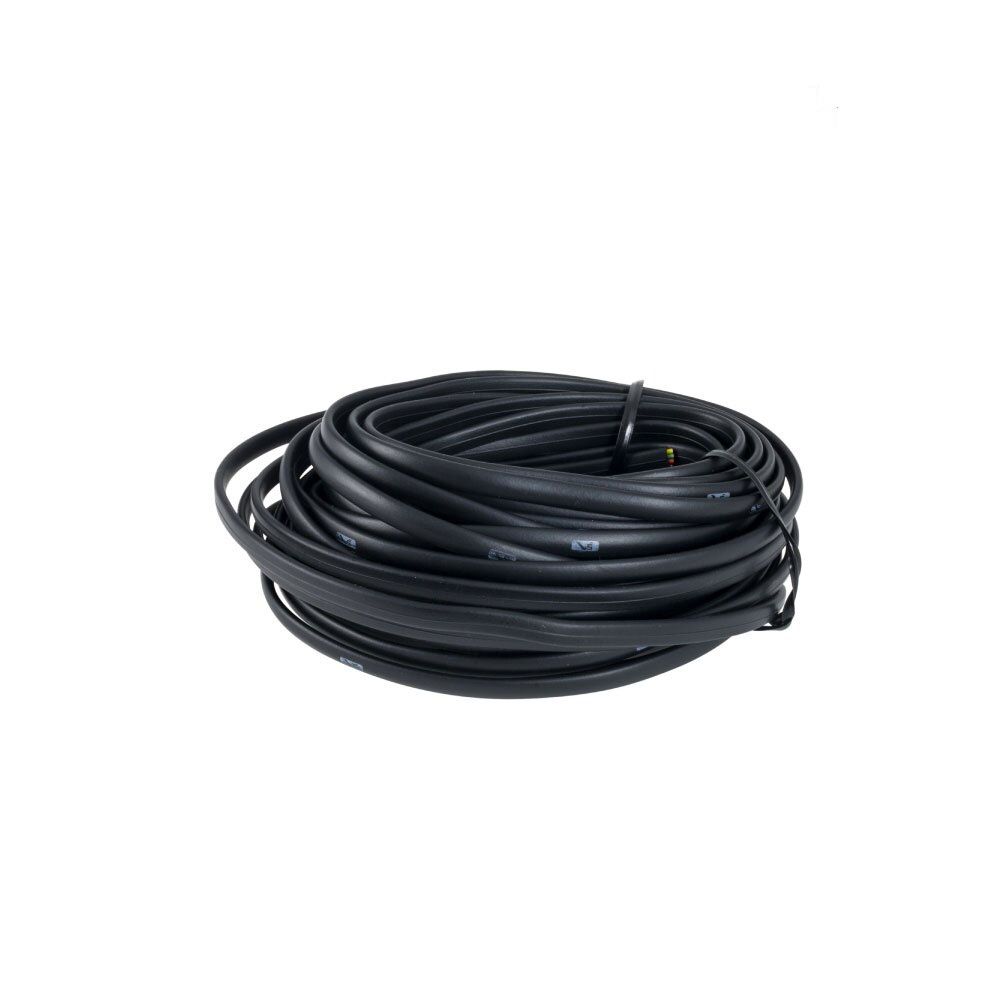

V5智慧電纜庫存（8m） 用於 CTE（職業和技術教育）的 V5 工作單元儲存圖，說明了工作單元環境中儲存組件的佈局和組織。 276-5774 1 1 袋裝 V5 Workcell 儲存佈局圖，展示了職業和技術教育環境中工具和材料的有序儲存解決方案。

將工作單元套件中的所有零件放入儲存箱 2 的托盤 2 後，托盤 2 將如下圖所示。

職業和技術教育中使用的 V5 Workcell 儲存系統圖，說明了用於高效工作空間管理的儲存元件的佈局和組織。

儲物箱 2：底座

部分 照片 零件編號 數量 包包注意事項 地點

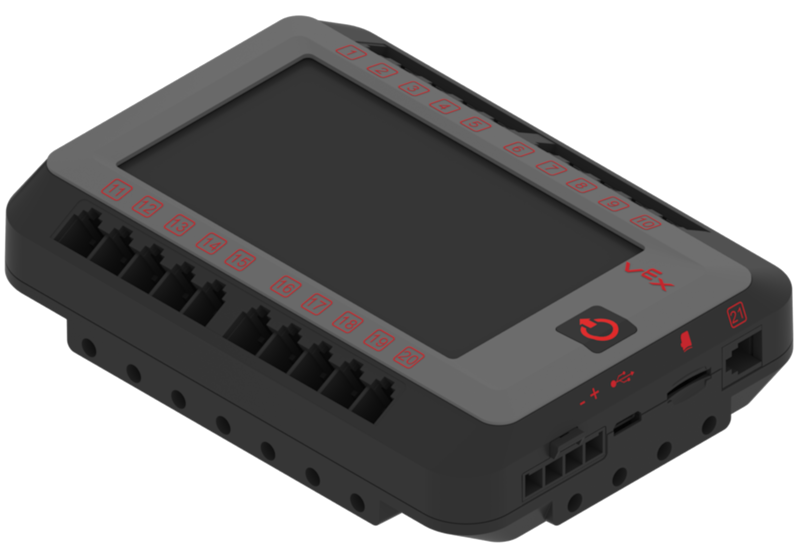

V5機器人大腦 該圖展示了 CTE（職業和技術教育）的 V5 Workcell 儲存設置，具有標籤的儲存元件和組織佈局，可實現高效的工作空間管理。 此套件包含：
270-7247-802

單獨零件號碼：
276-4810		 1 這些零件位於 PLTW V5 升級套件盒中

PLTW V5 升級套件中的兩個組件在用於職業和技術教育的 V5 Workcell Storage 背景下一起展示。 		V5 Workcell 儲存系統圖，說明了有效職業和技術教育 (CTE) 培訓的組件佈局和組織。

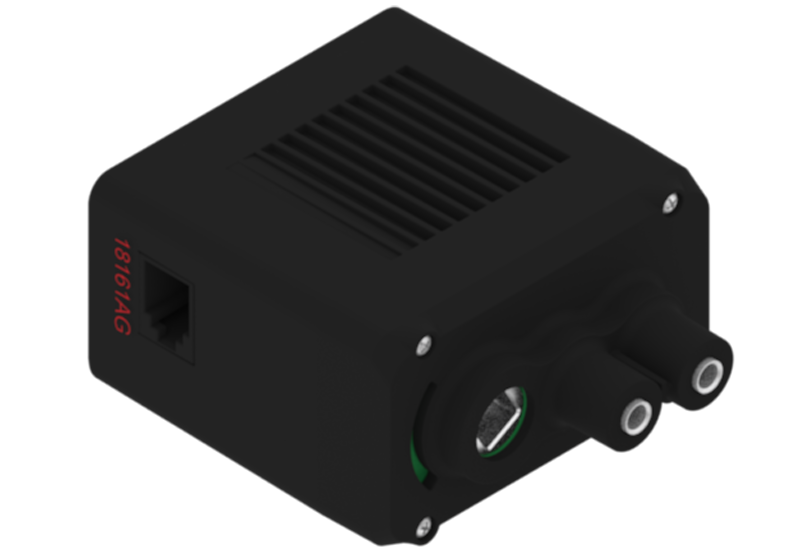

V5智慧馬達（11w） 此圖展示了用於職業和技術教育的 V5 Workcell 儲存解決方案，展示了用於高效組織工作空間的各種儲存配置和元件。 此套件包含：
270-7247-802

單獨零件號碼：
276-4840		 4 這些零件位於 PLTW V5 升級套件盒中

PLTW V5 升級套件中的兩個組件在用於職業和技術教育的 V5 Workcell Storage 背景下一起展示。 		V5 Workcell 儲存系統圖，說明了有效職業和技術教育 (CTE) 培訓的組件佈局和組織。

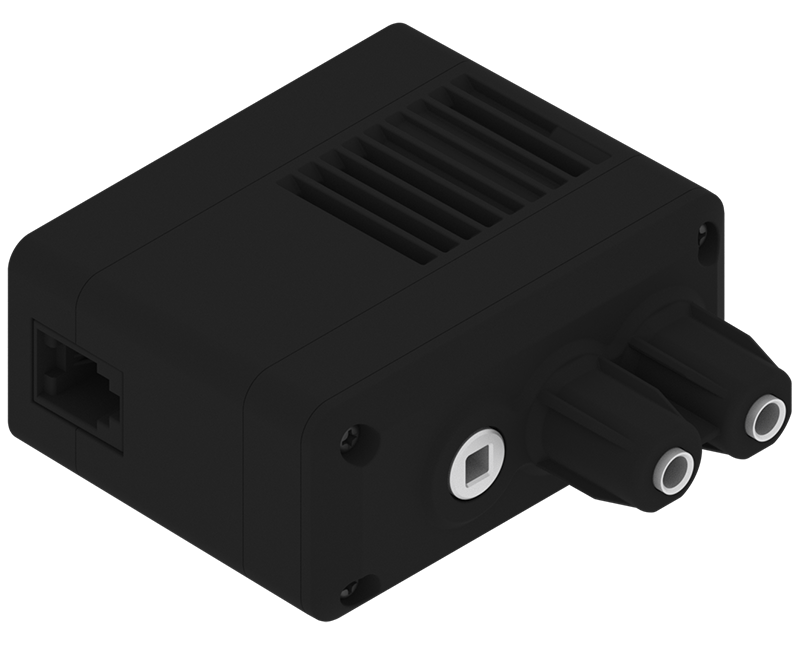

V5智慧馬達（5.5W） V5 Workcell 儲存佈局圖，說明了職業和技術教育應用的元件和儲存解決方案的排列。 此零件包含在包裝中：
276-7832

單獨零件號碼：
276-4842-000		 8 這些是 Workcell 電子盒的一部分

用於 CTE（職業和技術教育）的 Workcell 電子盒組件的圖片，展示了 V5 Workcell 部件的有序存儲，包括各種電子元件和工具。 		V5 Workcell 儲存系統圖，說明了有效職業和技術教育 (CTE) 培訓的組件佈局和組織。

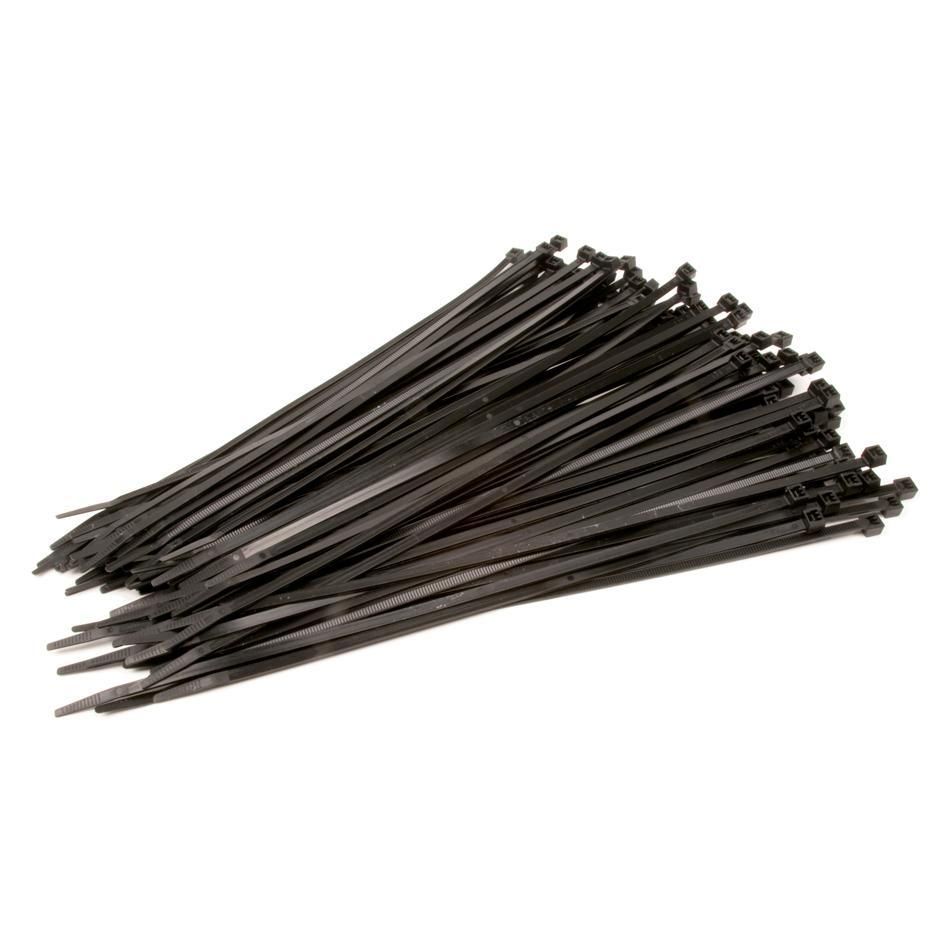

4” 拉鍊領帶 此圖展示了用於 CTE（職業和技術教育）的 V5 Workcell 儲存系統，展示了工作單元環境中儲存元件的佈置和組織。 276-1032 200 2 包，每包 100 個。 V5 Workcell 儲存系統圖，說明了有效職業和技術教育 (CTE) 培訓的組件佈局和組織。

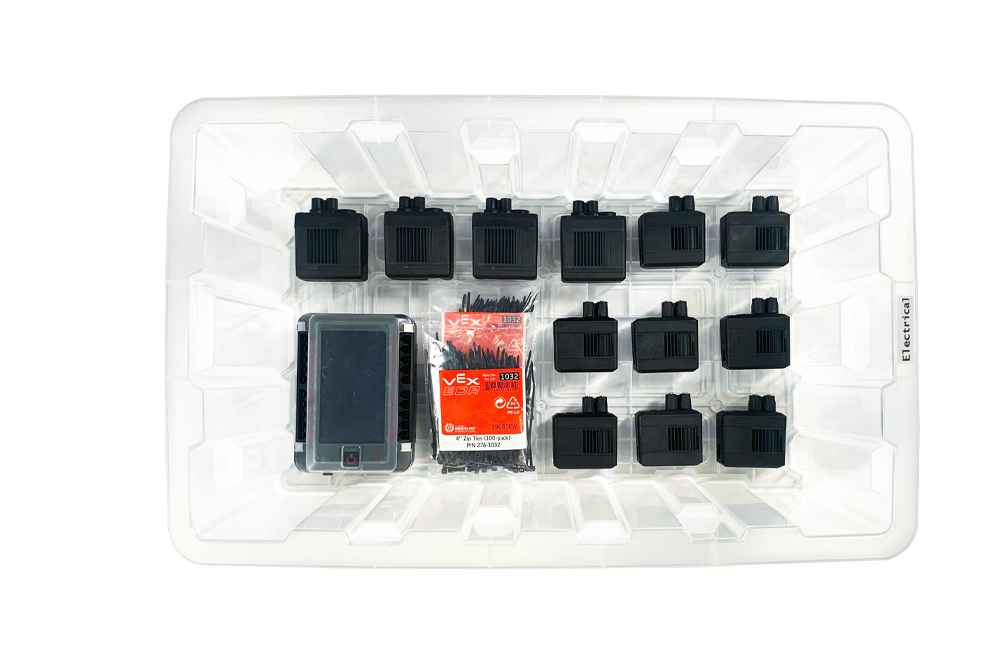

將工作單元套件中的所有零件放入儲存箱 2 的底座後，底座將如下圖所示。

該圖展示了 CTE（職業和技術教育）的 V5 Workcell 儲存設置，展示了有組織的儲存解決方案和設備佈置，以實現高效的工作空間管理。
