V5 Workcell 套件儲存 - Bin 3：競賽硬體

本文將介紹 V5 Workcell 套件中將被組織到 Storage Bin 3 中的元件。

組織儲存箱 3 時只有一個元件：

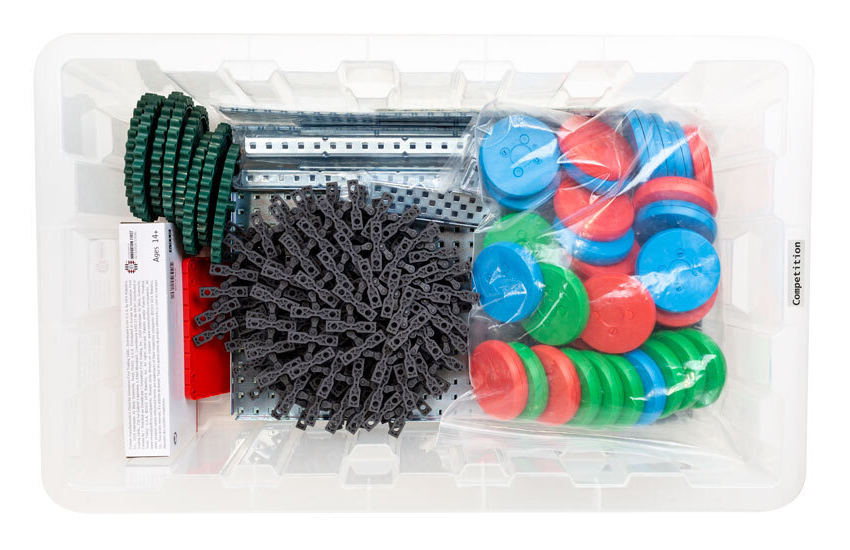

該圖展示了用於 CTE（職業和技術教育）的 V5 Workcell 儲存設置，具有標籤的組件和佈局，可實現工具和材料的高效組織和可訪問性。

根據

本文對 Bin 3 中的每個部分進行了組織，並從左到右以表格形式提供了以下資訊：

  • 部件: 這是部件的名稱。 提供了可在 vexrobotics.com 上單獨購買的替換零件的超連結。
    照片：這是零件的圖像。 在拆箱您的套件並建造 V5 工作單元時，請將此作為參考。
  • 零件號碼： 如果零件裝在較大的套件、袋子或盒子中，則提供套件、袋子或盒子的零件號碼以及單個零件號碼。 在拆箱並建造 V5 工作單元時，請使用這些零件號碼來識別您的零件。
  • 數量： 這是提供的每個部件的數量。 使用此功能可確保拆箱時箱中每個位置的零件數量正確。
  • 袋子註釋： 此欄提供有關如何接收該套件、袋子或盒子中的一個或多個部件的資訊。 如果零件裝在較大的套件、袋子或盒子中，則會提供標籤圖像以供參考。 打開套件時請使用這些作為參考。
  • 位置： 這是 Bin 的圖像，其中突出顯示了零件應放置在 Bin 中的位置。 如果需要提醒零件所在位置，則此資訊在建造 V5 工作單元時也很有用。
    • 有用的提示： 這些提示在「位置」列中提供。 這些提示提供了有關包裝、識別零件號或其他組織提示的額外上下文或資訊。

儲物箱 3：底座

部分 照片 零件編號 數量 包包注意事項 地點

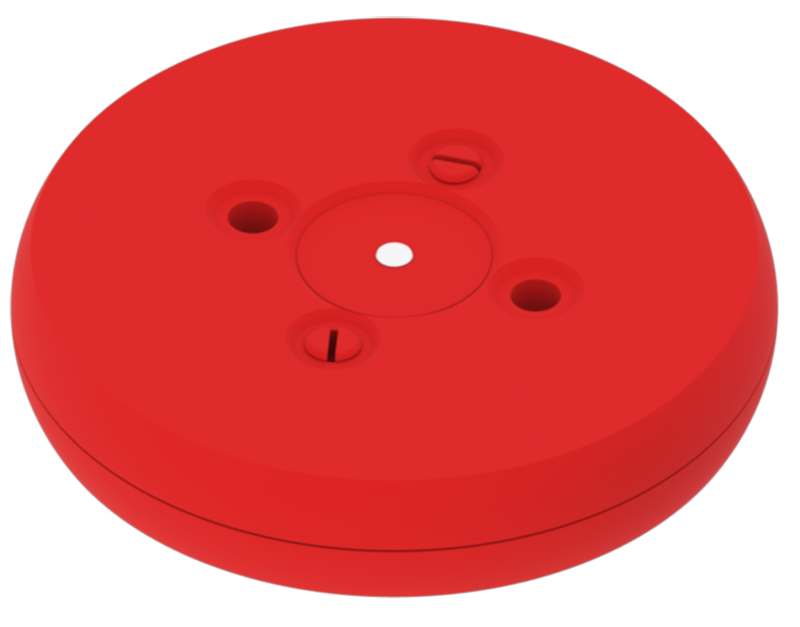

紅 5x 音高加權圓盤 該圖展示了用於職業和技術教育的 V5 Workcell 儲存設置，顯示了有組織的儲存解決方案和設備佈局，以實現高效的工作空間管理。

該部件包含在該包中：276-7472-804

單獨零件號：228-3445-2250

 10 一袋中有 36 個磁碟。

每種顏色各
個放入 Bin 2


該圖顯示了 V5 Workcell Storage 的 Bin 3 中磁碟的排列情況，表明該 bin 中將儲存 30 個磁碟，與職業技術教育相關。 		此圖展示了職業和技術教育中的 V5 Workcell 儲存解決方案，突顯了用於高效工作空間管理的工具和材料的組織和可存取性。

有用提示： 使用一個大的可重新密封的袋子將磁碟放在該垃圾箱中。 這些可以與所有 30 個圓盤一起裝袋，也可以按顏色分開裝在 3 個袋子中。

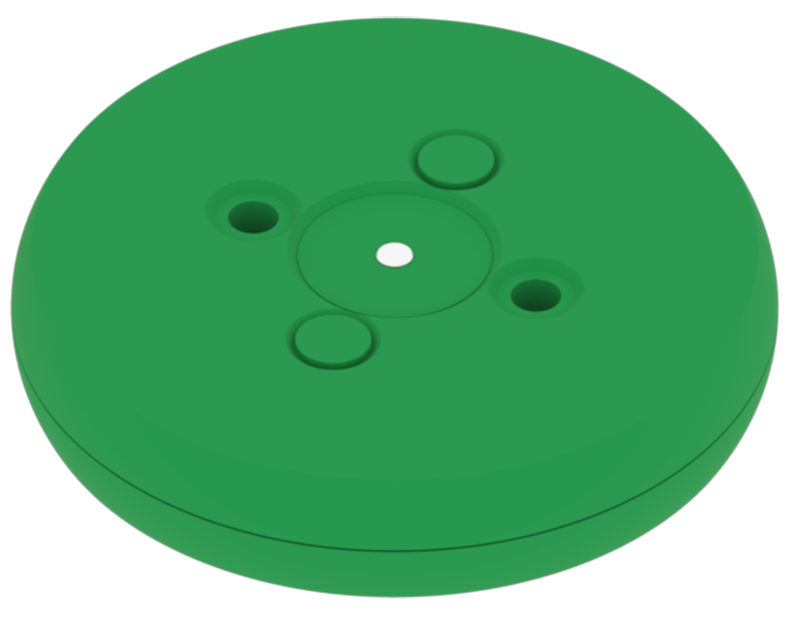

綠色 5x 音高加權圓盤 V5 工作單元儲存佈局圖，說明了在職業和技術教育環境中實現最佳組織的工具和設備的佈置。 該部件包含在該包中：
276-7472-804

單獨部件號：
228-3450-2250		 10

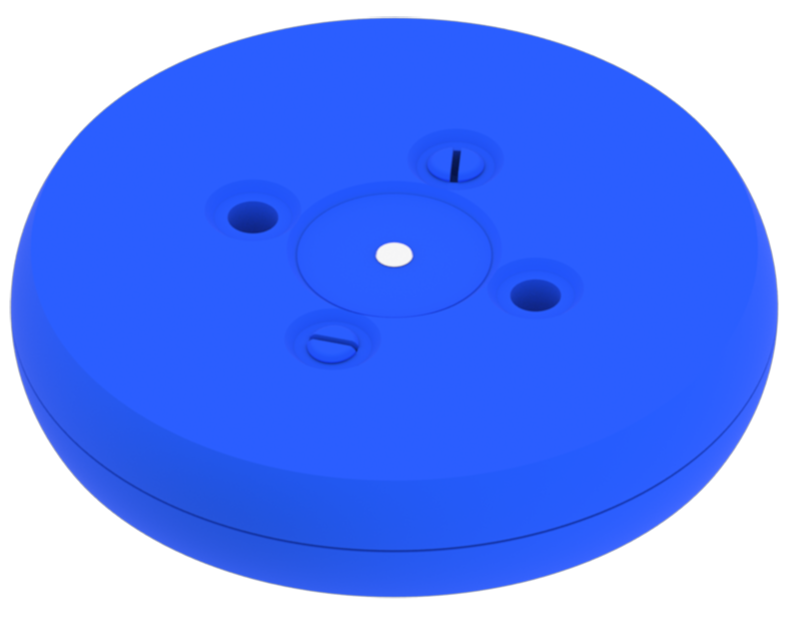

藍色 5x 音高加權圓盤 用於 CTE（職業和技術教育）的 V5 Workcell 儲存系統圖，說明了用於高效工作流程管理的儲存元件的佈局和組織。 該部件包含在該包中：
276-7472-804

單獨部件號：
228-3196-2250		 10

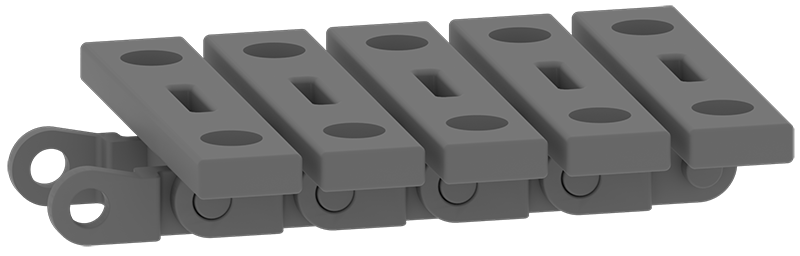

高強度鏈條附件連接套件 該圖展示了 CTE（職業和技術教育）的 V5 Workcell 儲存設置，具有標籤的元件和佈局，以優化工作空間組織和效率。 276-7578 18 個鏈接 有多袋裝，每袋 6 個連結。


1
需要一袋。		 此圖展示了職業和技術教育中的 V5 Workcell 儲存解決方案，突顯了用於高效工作空間管理的工具和材料的組織和可存取性。
齒輪套件 該圖展示了用於職業和技術教育的 V5 Workcell 儲存設置，展示了各種儲存組件及其排列，以實現技術工作空間中的最佳組織和可訪問性。 276-2169 1 裝在一個盒子裡。 此圖展示了職業和技術教育中的 V5 Workcell 儲存解決方案，突顯了用於高效工作空間管理的工具和材料的組織和可存取性。
30T 高強度鏈輪

註： 該零件目前正在從綠色過渡為紅色。		 V5 Workcell 儲存系統圖，說明了職業和技術教育應用的儲存元件的佈局和組織，強調了空間的高效利用和可訪問性。 此零件成包提供：
276-3880

單獨零件號碼：
276-2252-007		 8 配備高強度 30 齒鏈輪包。

High Strength 30-Tooth Sprocket 4-pack for V5 Workcell Storage, used in CTE applications. Two packs required for Bin 3.

Bin 3
需要這 4
中的兩個。		 此圖展示了職業和技術教育中的 V5 Workcell 儲存解決方案，突顯了用於高效工作空間管理的工具和材料的組織和可存取性。

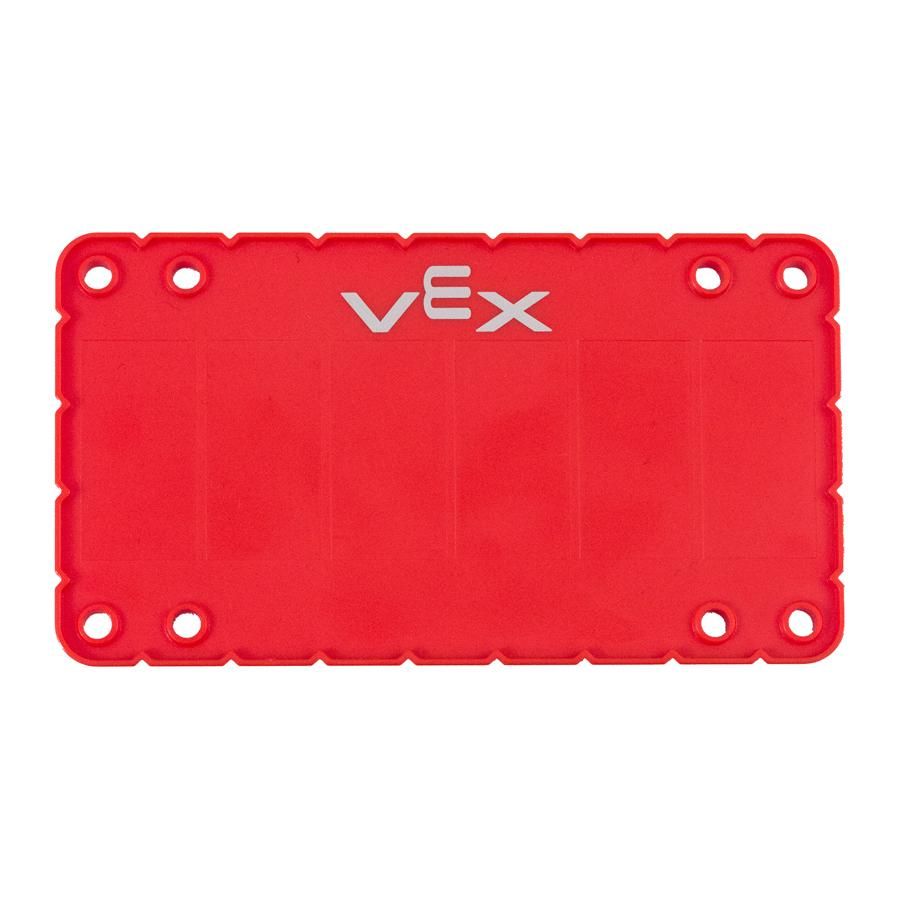

紅色 VRC 車牌 V5 Workcell 儲存系統圖，展示了職業和技術教育的有序儲存解決方案，具有標籤的隔間和設備佈置，可實現高效的工作空間管理。 此零件包含在套件中：
276-7472-803

單獨零件號碼：
276-3938-002		 1 這些部件裝在一個袋子中。

包含 V5 Workcell Storage 各種零件的袋子，與職業和技術教育 (CTE) 相關，說明了組件中包含的組件。 		此圖展示了職業和技術教育中的 V5 Workcell 儲存解決方案，突顯了用於高效工作空間管理的工具和材料的組織和可存取性。
車牌字母表 適用於 CTE 的 V5 工作單元儲存系統圖，說明了工作單元環境中儲存元件的佈局和組織，展示了用於教育目的的高效空間利用和可存取性。 此零件包含在套件中：
276-7472-803

單獨零件號碼：
276-3936-001		 1

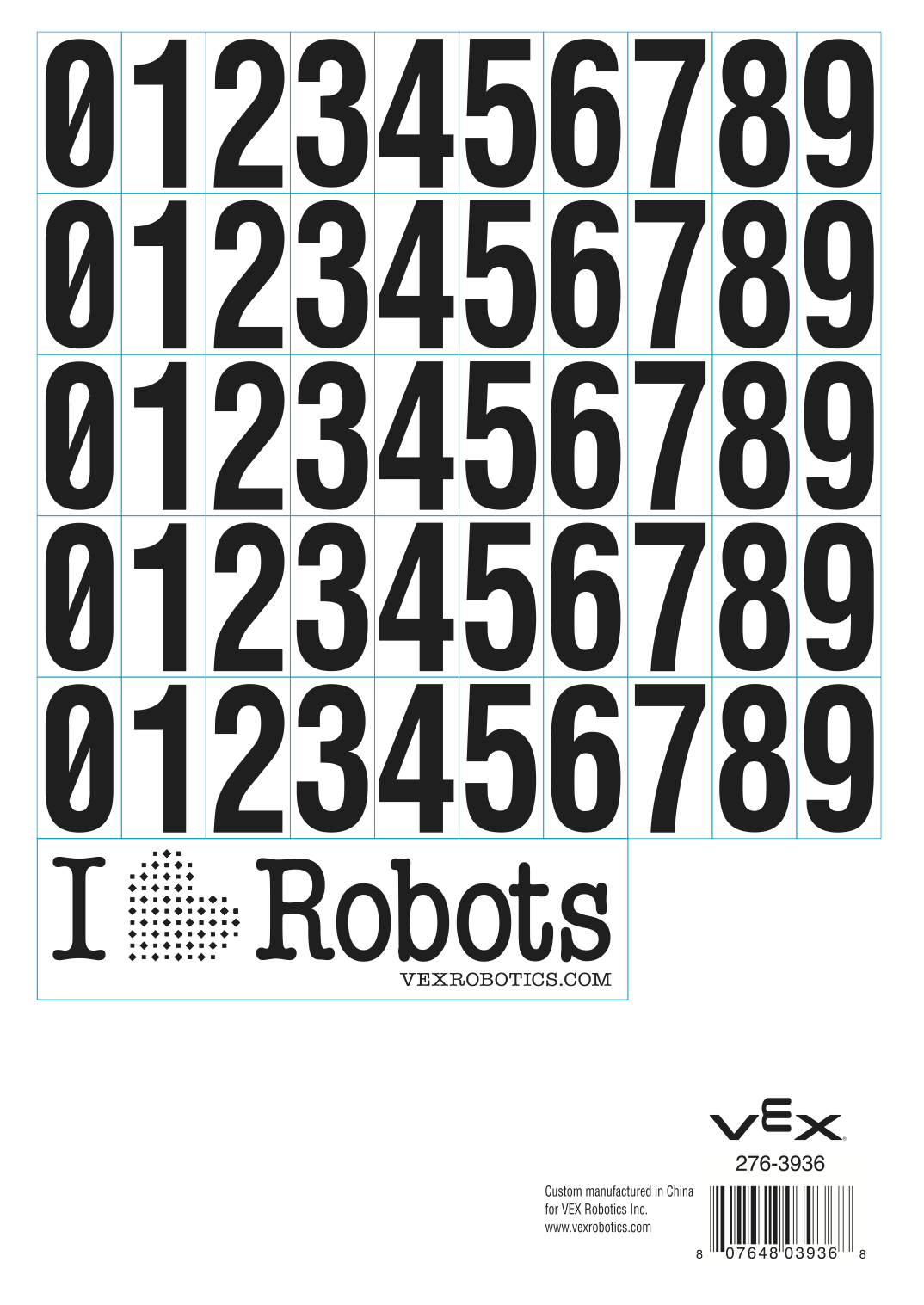

車牌號碼貼紙 CTE（職業和技術教育）的 V5 工作單元儲存設定圖，說明了工作單元內儲存組件的佈置和組織。 此零件包含在套件中：
276-7472-803

單獨零件號碼：
276-3936-001		 1

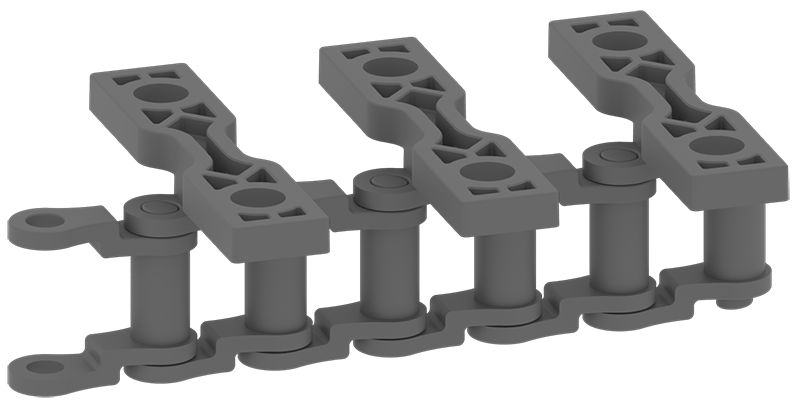

高強度輸送鏈 V5 Workcell 儲存設定圖，說明了工具和材料的佈置和組織，以便在職業和技術教育 (CTE) 環境中有效使用。 276-7141 18條鏈條 有多袋裝，每袋 6 條鏈條。


1
需要一袋。		 此圖展示了職業和技術教育中的 V5 Workcell 儲存解決方案，突顯了用於高效工作空間管理的工具和材料的組織和可存取性。
15x30 底板 V5 Workcell 儲存佈局圖，展示了職業和技術教育的有序儲存解決方案，其中包含工具和材料的標記部分。 276-1341-003 3 這些產品裝在三盒中，每盒有兩個底板。

您需要在整理儲物箱時打開其中一個箱子，以建立兩組，每組三個。		 此圖展示了職業和技術教育中的 V5 Workcell 儲存解決方案，突顯了用於高效工作空間管理的工具和材料的組織和可存取性。

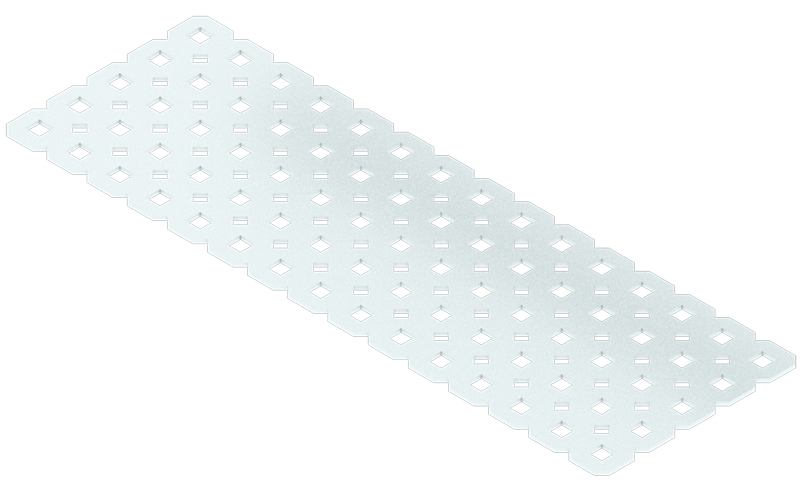

5x15鋼板 此圖展示了用於 CTE（職業和技術教育）的 V5 工作單元儲存系統，展示了工作單元內組件的佈置和組織。 包裝盒內：
276-6830

單獨零件號碼：

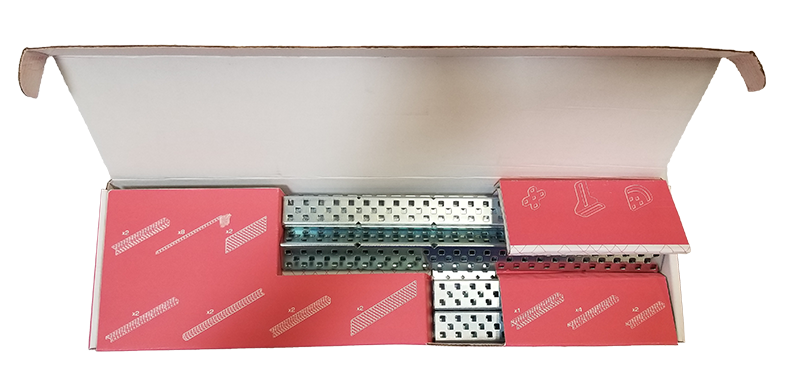

275-2023-001		 2 包含在 V5 課堂結構套件中。

V5 教室結構套件影像展示了 V5 Workcell 儲存組件，包括專為組織和管理職業和技術教育環境中的教育機器人材料而設計的各種儲存解決方案。 		此圖展示了職業和技術教育中的 V5 Workcell 儲存解決方案，突顯了用於高效工作空間管理的工具和材料的組織和可存取性。
2x2x25 角度 該圖展示了 CTE（職業和技術教育）的 V5 Workcell 儲存佈局，顯示了元件和儲存區域的排列，以實現高效的組織和可訪問性。 包裝盒內：
276-6830

單獨零件號碼：
276-2232-022		 2

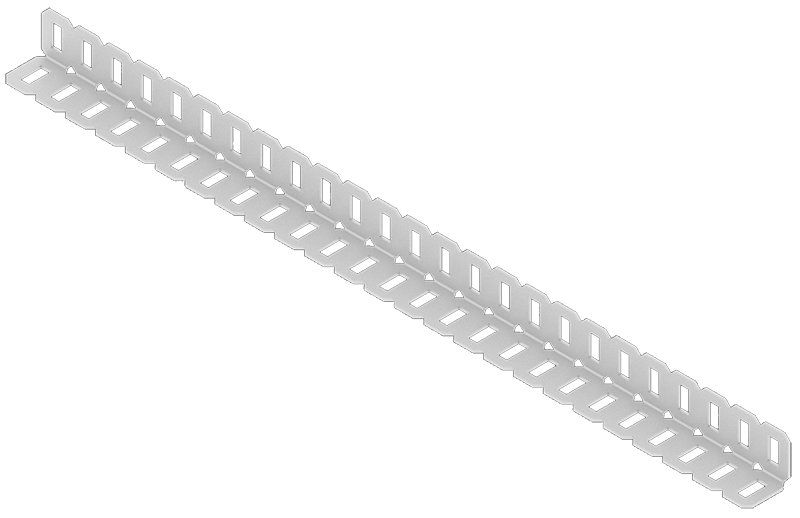

1x1x25 鋼槽角鋼 此圖展示了用於 CTE（職業和技術教育）的 V5 Workcell 儲存解決方案，展示了旨在增強教育環境中的組織和效率的各種儲存配置和元件。 包裝盒內：
276-6830

單獨零件號碼：
276-2232-025		 2

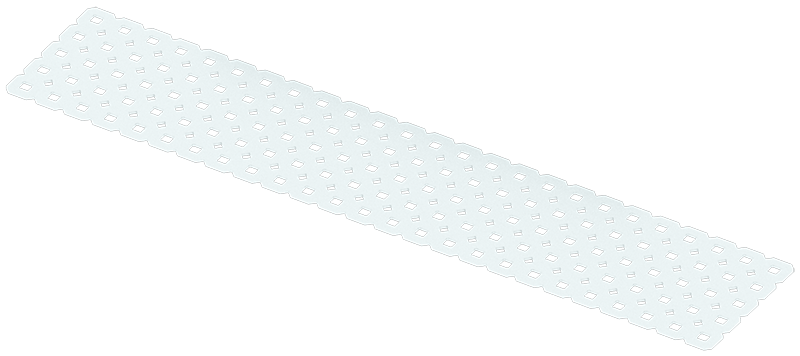

5x25鋼板 該圖展示了用於職業和技術教育的 V5 工作單元儲存設置，展示了工作單元內組件的排列和組織。 包裝盒內：
276-6830

單獨零件號碼：
275-1140-001		 2

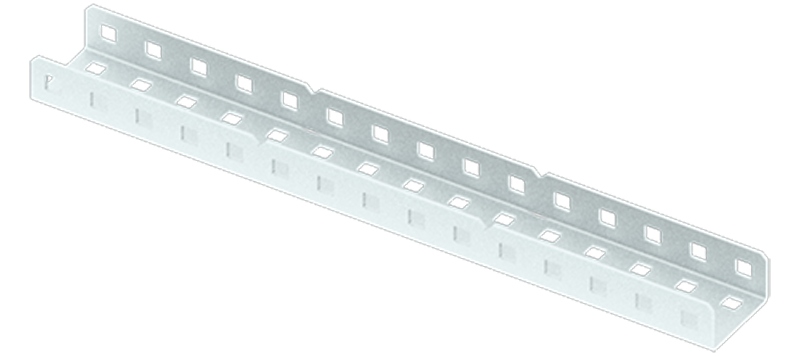

1x2x1x15 鋼 C 型鋼 V5 Workcell 儲存系統圖，說明了 CTE（職業和技術教育）應用程式的儲存元件的佈局和組織，突顯了高效能工作空間管理的關鍵領域。 包裝盒內：
276-6830

單獨零件號碼：
276-2232-028		 2
1x2x1x25 鋼 C 型鋼 用於職業和技術教育的 V5 工作單元儲存設定圖，說明了工作單元環境中儲存組件的佈置和組織。 包裝盒內：
276-6830

單獨零件號碼：
276-2232-029		 2

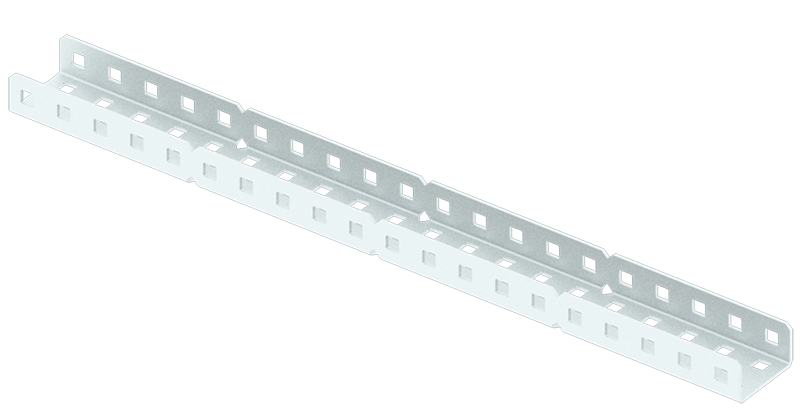

1x2x1x20 鋼 C 型鋼 V5 Workcell 儲存系統圖，展示了在職業和技術教育 (CTE) 設置中有效使用的各種儲存組件和組織。 包裝盒內：
276-6830

單獨零件號碼：
276-2600-003		 4

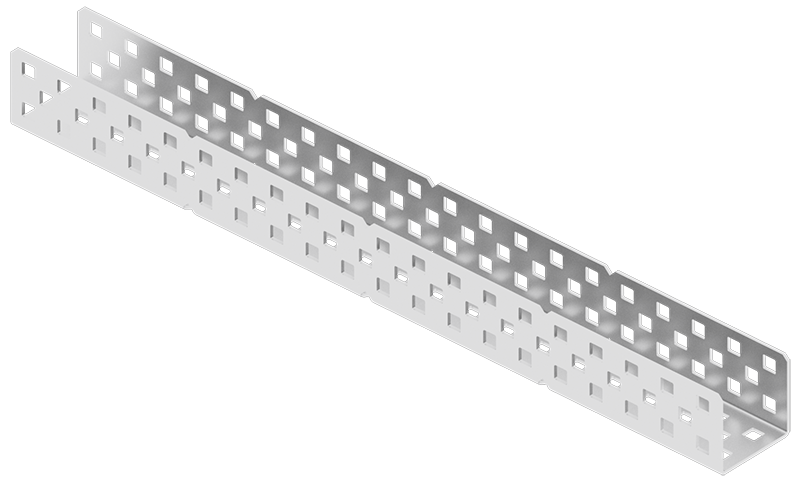

2x2x2x20 U 型槽 用於職業和技術教育的 V5 工作單元儲存設定圖，說明了工作單元環境中儲存組件的佈置和組織。 包裝盒內：
276-6830

單獨零件號碼：
276-6009-001		 1

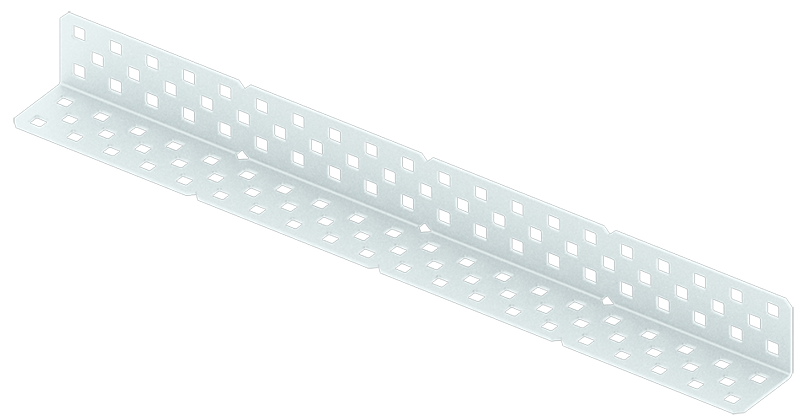

2x2x20 角鋼 V5 Workcell 儲存系統圖，說明了各種儲存元件及其在職業和技術教育環境中有效組織的排列。 包裝盒內：
276-6830

單獨零件號碼：
276-2600-001		 2

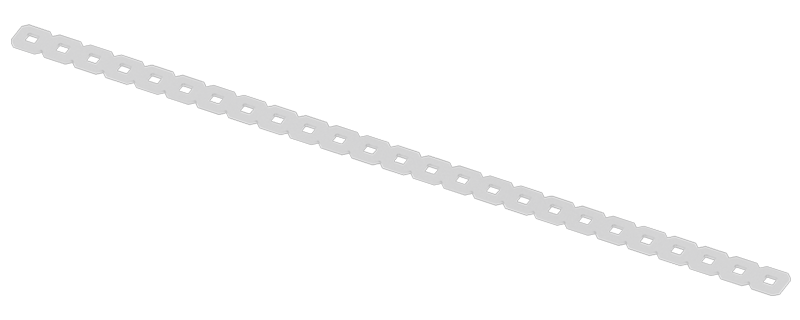

1x25 鋼條 V5 Workcell 儲存系統圖顯示了職業和技術教育環境中工具和材料的有序儲存解決方案，說明了最佳的空間利用率和可存取性。 包裝盒內：
276-6830

單獨零件號碼：
275-1141		 8

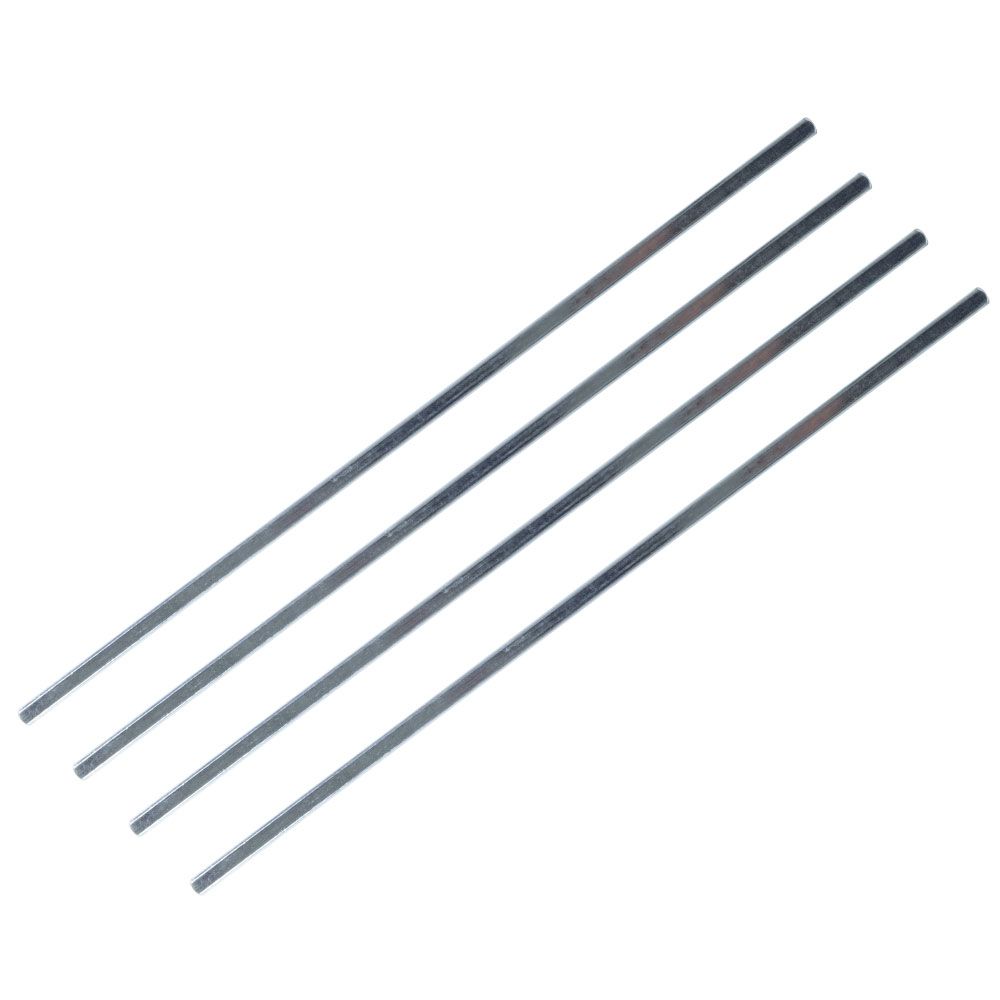

12” 傳動軸 該圖展示了 CTE（職業和技術教育）的 V5 Workcell 儲存設置，具有標記的元件和儲存元素的組織，以實現高效的工作空間管理。 276-1149 4 1 包 4 件。 此圖展示了職業和技術教育中的 V5 Workcell 儲存解決方案，突顯了用於高效工作空間管理的工具和材料的組織和可存取性。

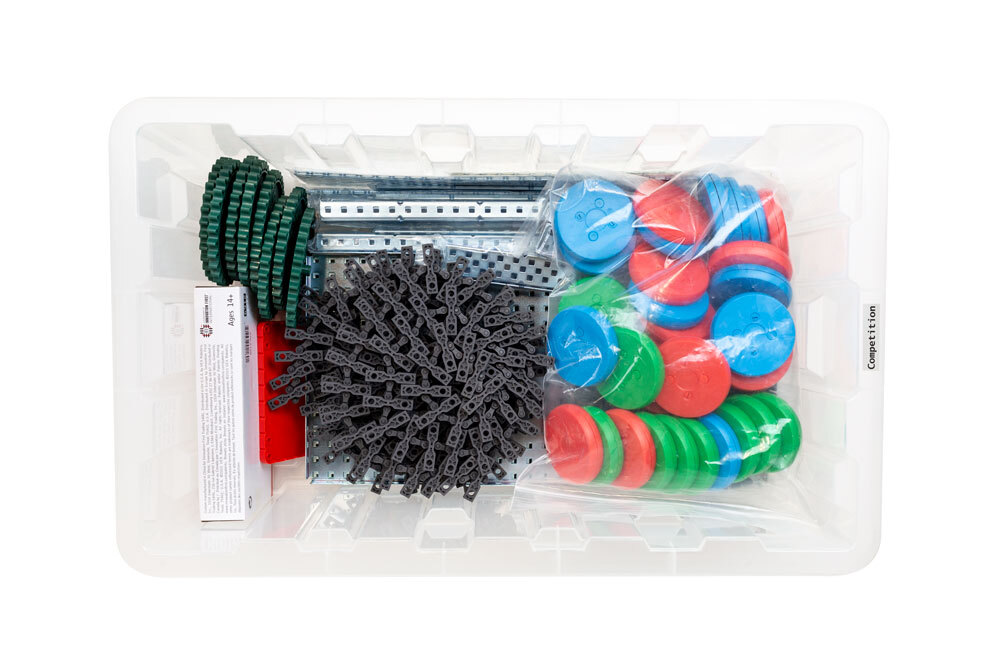

將工作單元套件中的所有零件放入儲存箱 3 的底座後，底座將如下圖所示。

該圖展示了 CTE（職業和技術教育）的 V5 Workcell 儲存設置，具有標籤的儲存元件和組織佈局，以優化工作空間效率。
