組裝 VEX V5 工作單元是一項有趣且具教育意義的活動。

CTE（職業和技術教育）的 V5 Workcell 設定圖，說明了在實驗室環境中有效操作所需的組件和連接的佈置。

此圖展示了用於 CTE（職業和技術教育）的 V5 工作單元的設置，顯示了操作所需的組件和連接的佈置。

V5 Workcell STEM 實驗室「尋找」部分中的建造說明提供了零件清單和詳細插圖，以指導學習者進行組裝。

什麼是V5結構？

V5 結構由 V5 工作單元上的所有塑膠和金屬部件組成，這些部件構成平台、支架、標記支架、機器人手臂以及將它們固定在一起的連接器。

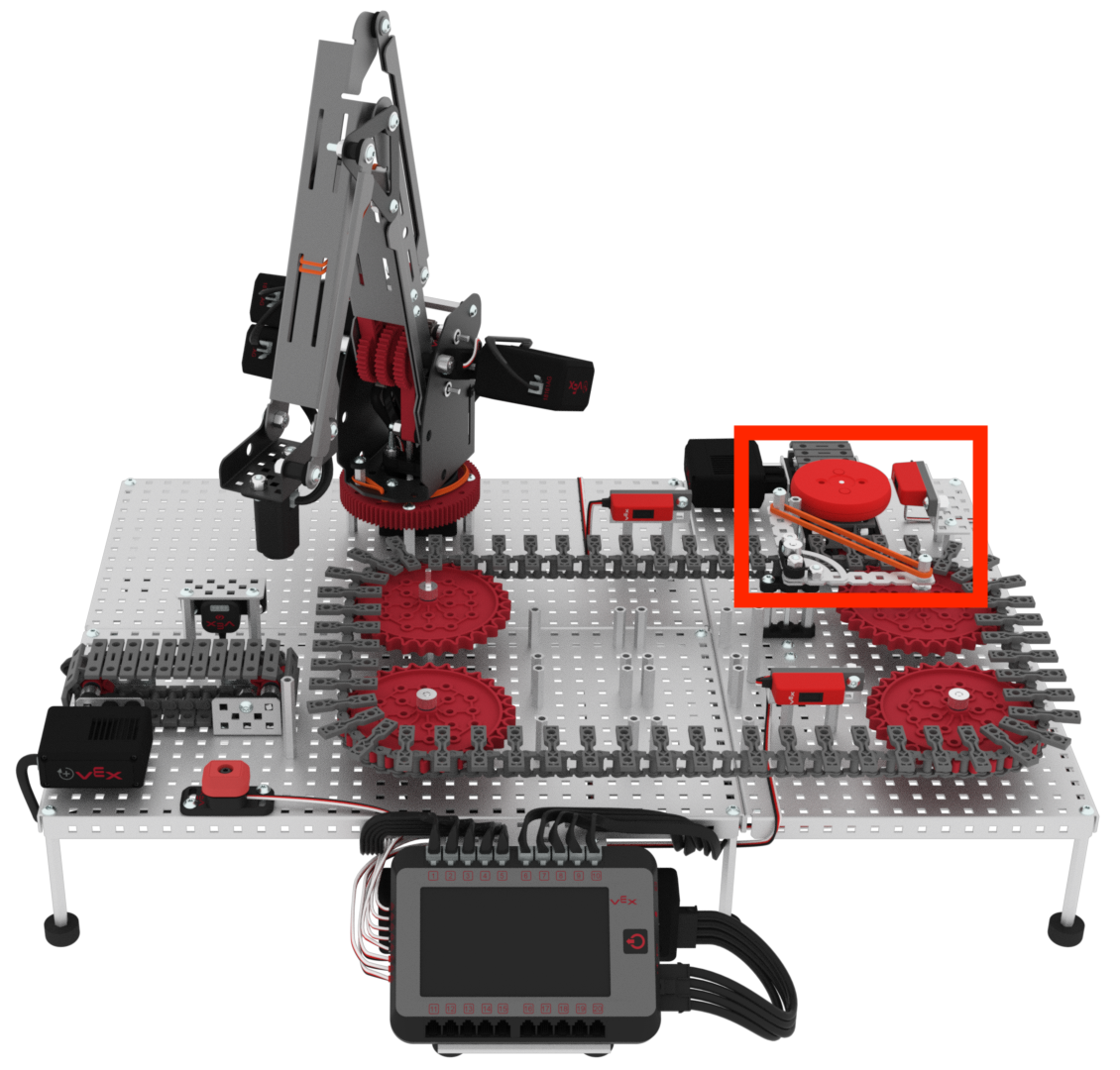

實驗室 10 的 V5 工作單元設置圖，說明了用於職業和技術教育目的的組件和連接的佈置。

用於在職業和技術教育 (CTE) 環境中設定 V5 工作單元的零件號碼表，顯示各種組件及其對應的識別碼。

V5 Workcell STEM 實驗室中包含的搭建說明包括零件清單和詳細組裝插圖上的零件編號。這可以幫助確保製造商在組裝時使用正確的零件，並提供特定零件所需的數量。它增加了組裝的便利性，可以在開始建造說明中的步驟之前收集所需的所有零件。

CTE（職業和技術教育）的 V5 Workcell 設定圖，說明了組件和連接的排列以實現最佳功能。該圖說明了用於職業和技術教育的 V5 工作單元的設置，顯示了組件及其最佳功能的排列。

用於擰緊緊固件的 VEX 工具包括扳手、星形驅動鑰匙和星形驅動螺絲起子。 Star Drive 有兩種尺寸。 T15 Star Drive 是兩者中較大的一個，與 V5 Workcell 套件中的螺絲一起使用。 T8 星形驅動器較小，用於擰緊軸環中的固定螺絲。

用於職業和技術教育的 V5 Workcell 設定中使用的螺絲支架螺母的特寫圖像，展示了其用於組裝目的的設計和功能。

螺絲、支座和螺帽可以用手擰緊方式進行組裝以將它們連接起來。然而，需要使用扳手和星形驅動鍵來擰緊這些緊固件。使用 V5 緊固件將為您提供更多資訊來幫助您組裝您的作品。

螺絲脫落可能會在組裝過程中造成問題，但有一些技巧可用於拆卸 V5 螺絲脫落。

此圖顯示了職業和技術教育中 V5 Workcell 設定的各種馬達插件，說明了可用於機器人專案的不同類型和配置。

請勿將螺絲過度旋入 V5 智慧型馬達 #8-32 螺紋嵌件。這可能會損壞插件。

該圖說明了 V5 工作單元的正確設置，突顯了與職業和技術教育相關的避免組件過度擰緊的區域。

請勿將尼龍鎖緊螺帽旋緊到樞軸點上。過度擰緊會導致樞軸點的連接處卡住且不易旋轉。
