将场地监视器支架安装到 V5 便携式比赛场地上

1. 收集用于安装支架的硬件。

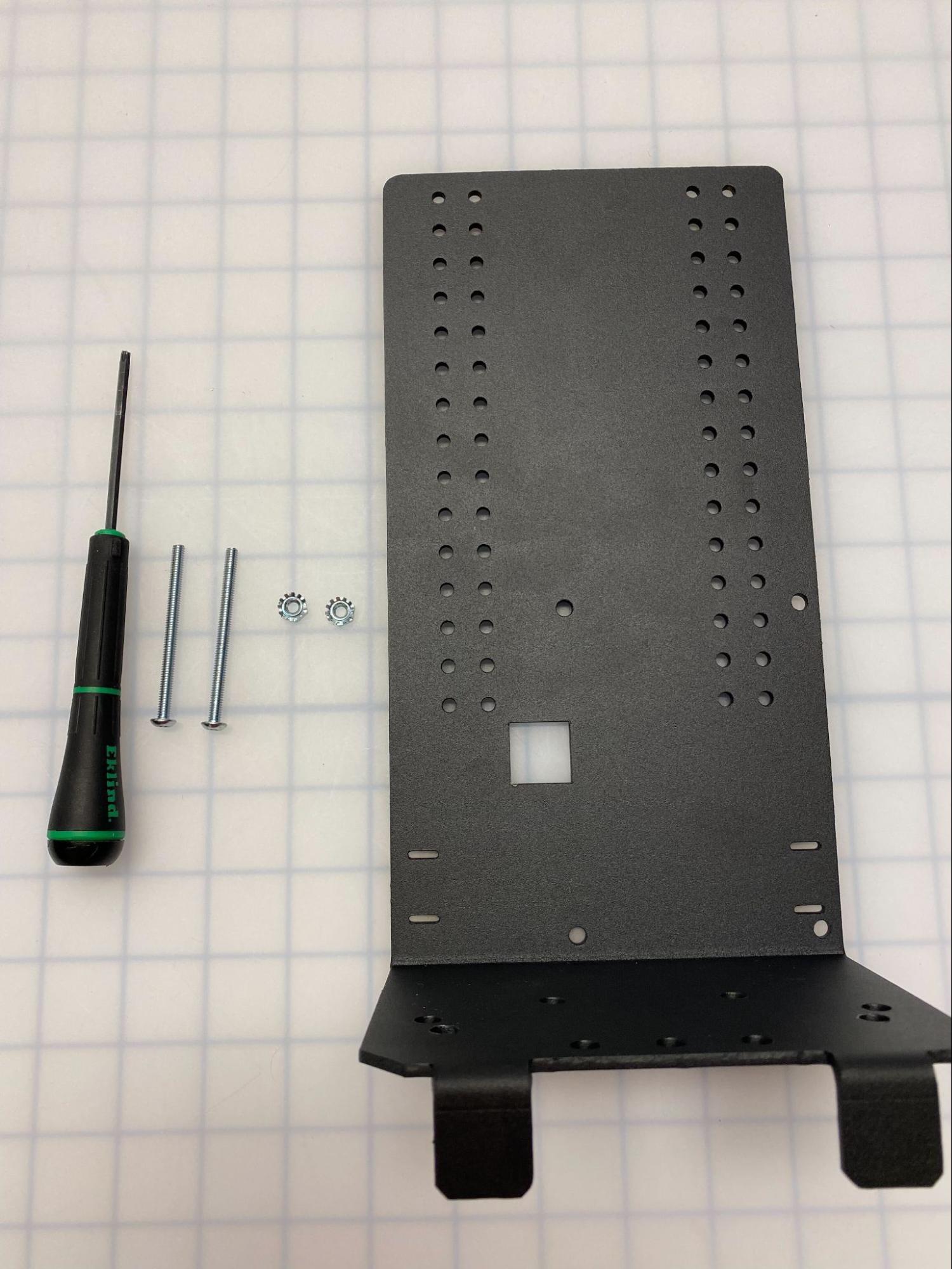

将现场监视器支架安装到便携式现场硬件所需：

• 星形驱动螺钉 8-32 x 2.25” - 数量 2
• 尼龙锁紧螺母 - 数量 2
• T15螺丝刀

2. 收集用于安装显示器的硬件。

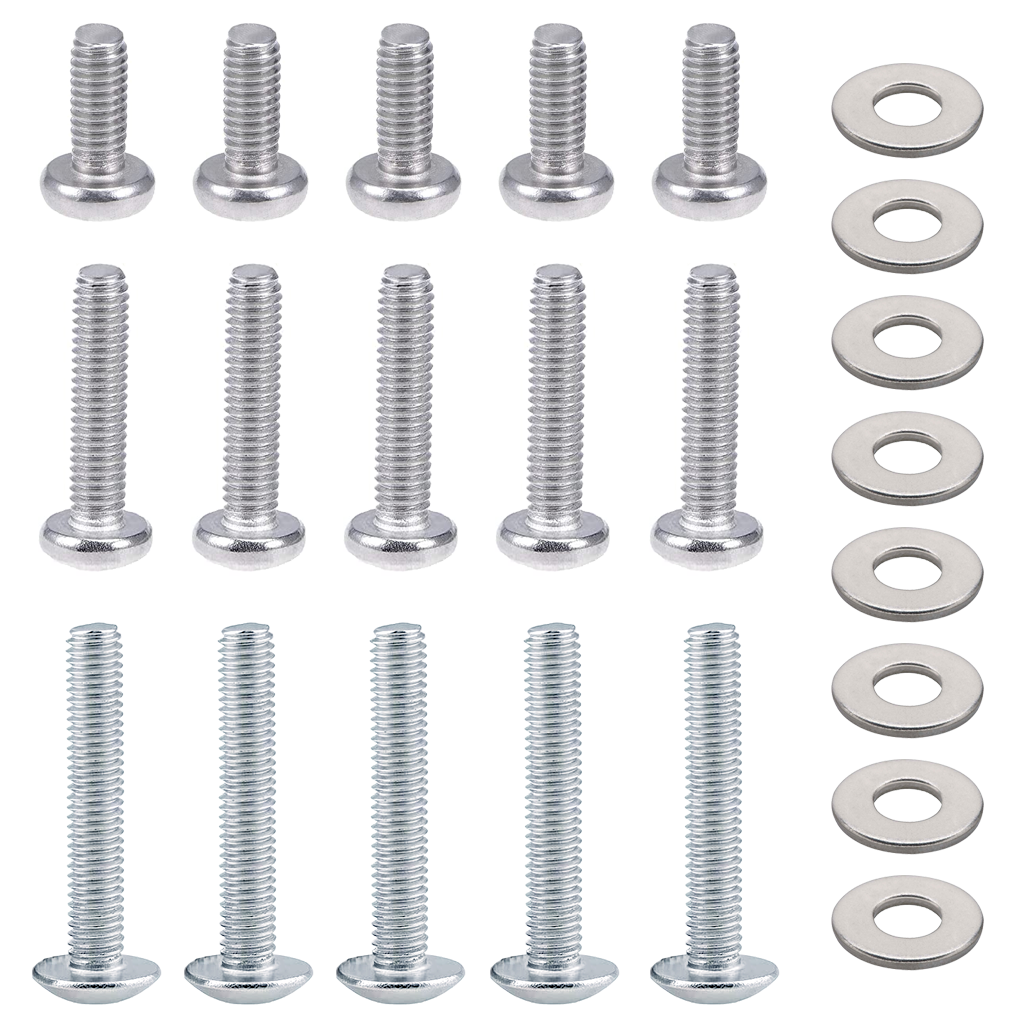

将显示器安装到现场显示器支架所需的硬件：

• 标准化 VESA 显示器安装硬件
• 螺丝，M4 x .7 x 10mm - 数量 5
• 螺丝，M4 x .7 x 18mm - 数量 5
• 螺丝，M4 x .7 x 25mm - 数量 5
• 垫片 - 数量 8
• 十字头螺丝刀

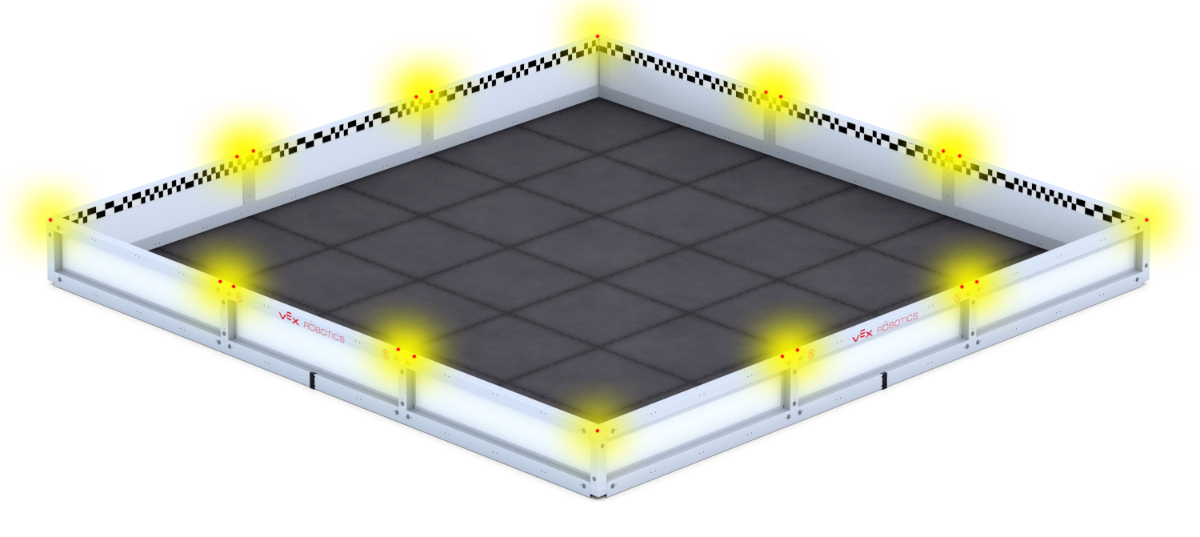

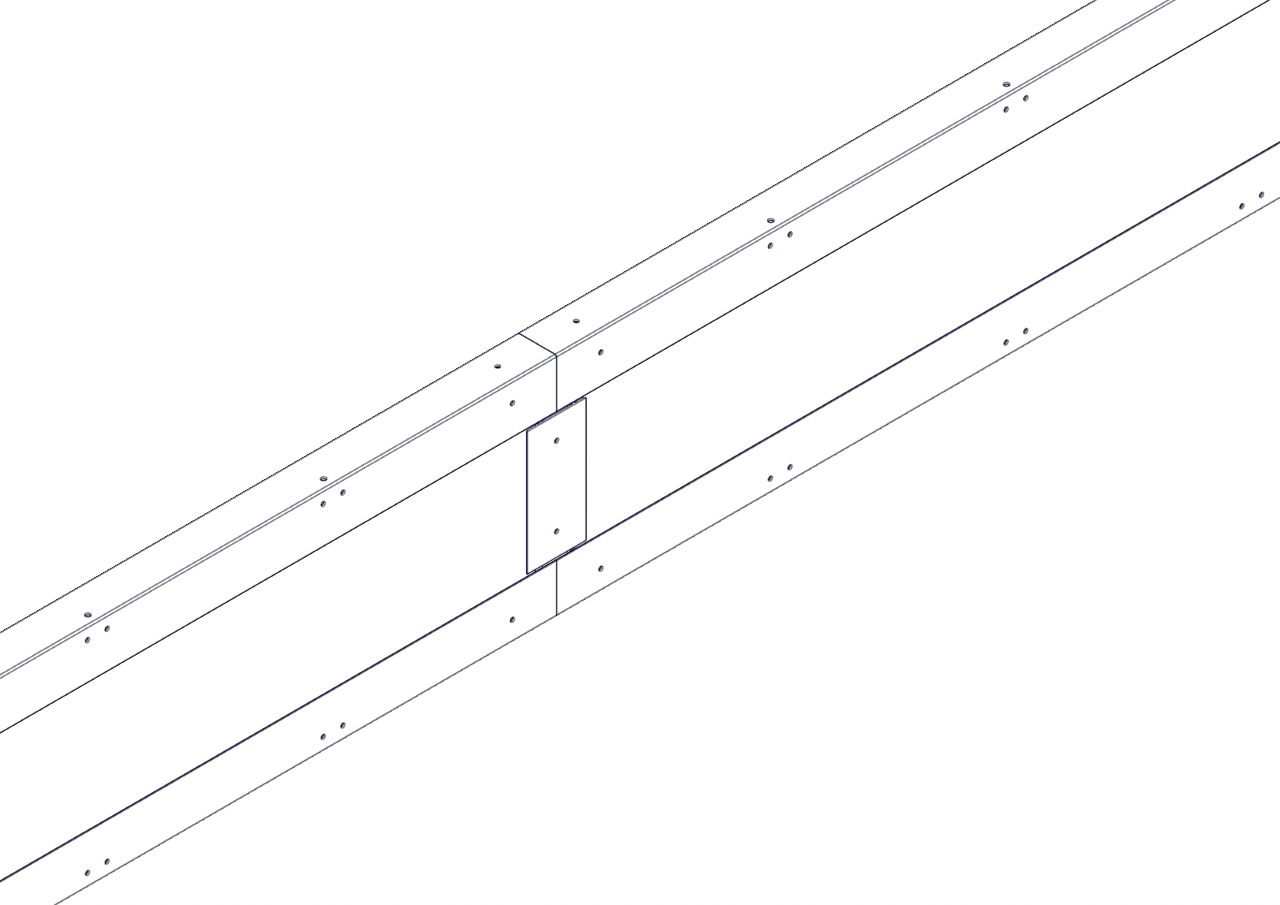

3. 确定安装现场监视器支架的位置

• 现场监视器支架可以通过 T 形连接器连接到任何角落或任何边缘。

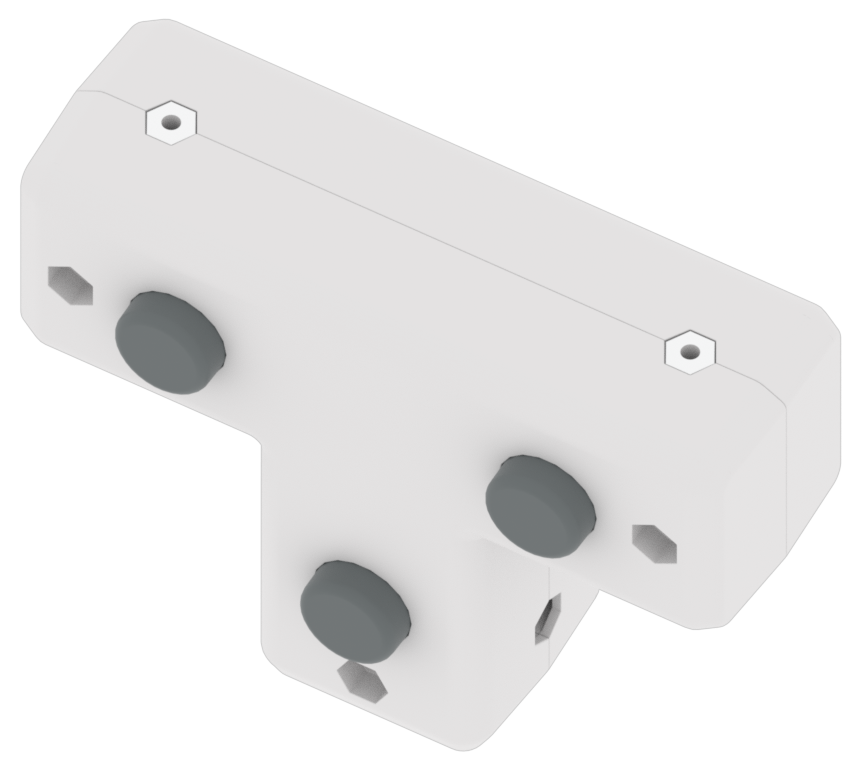

4. 确定位置后，将尼龙锁紧螺母放入角连接器或 T 形连接器上的螺母槽中。

• 为此，请从连接器上松开挤压件以露出螺母袋。

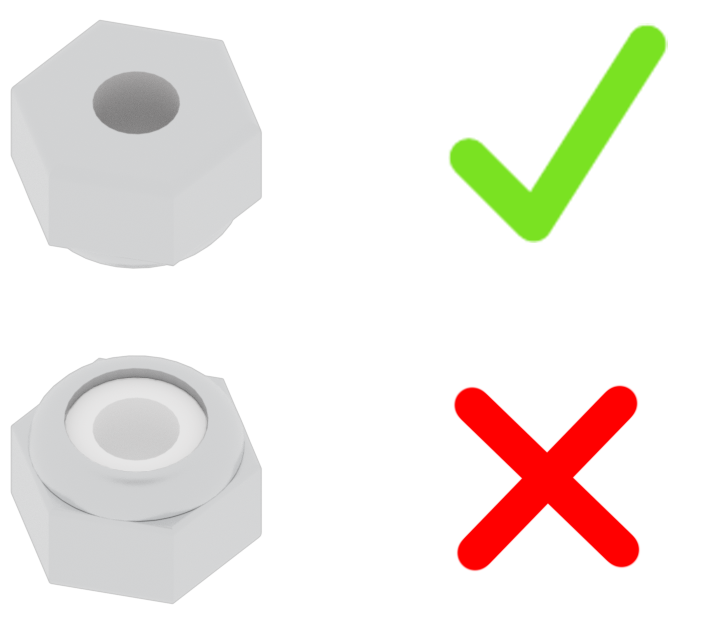

注意： 确保尼龙锁紧螺母以正确的方向插入。

5. 将挤压件重新连接到连接器上。

• 确保螺母留在螺母袋内。

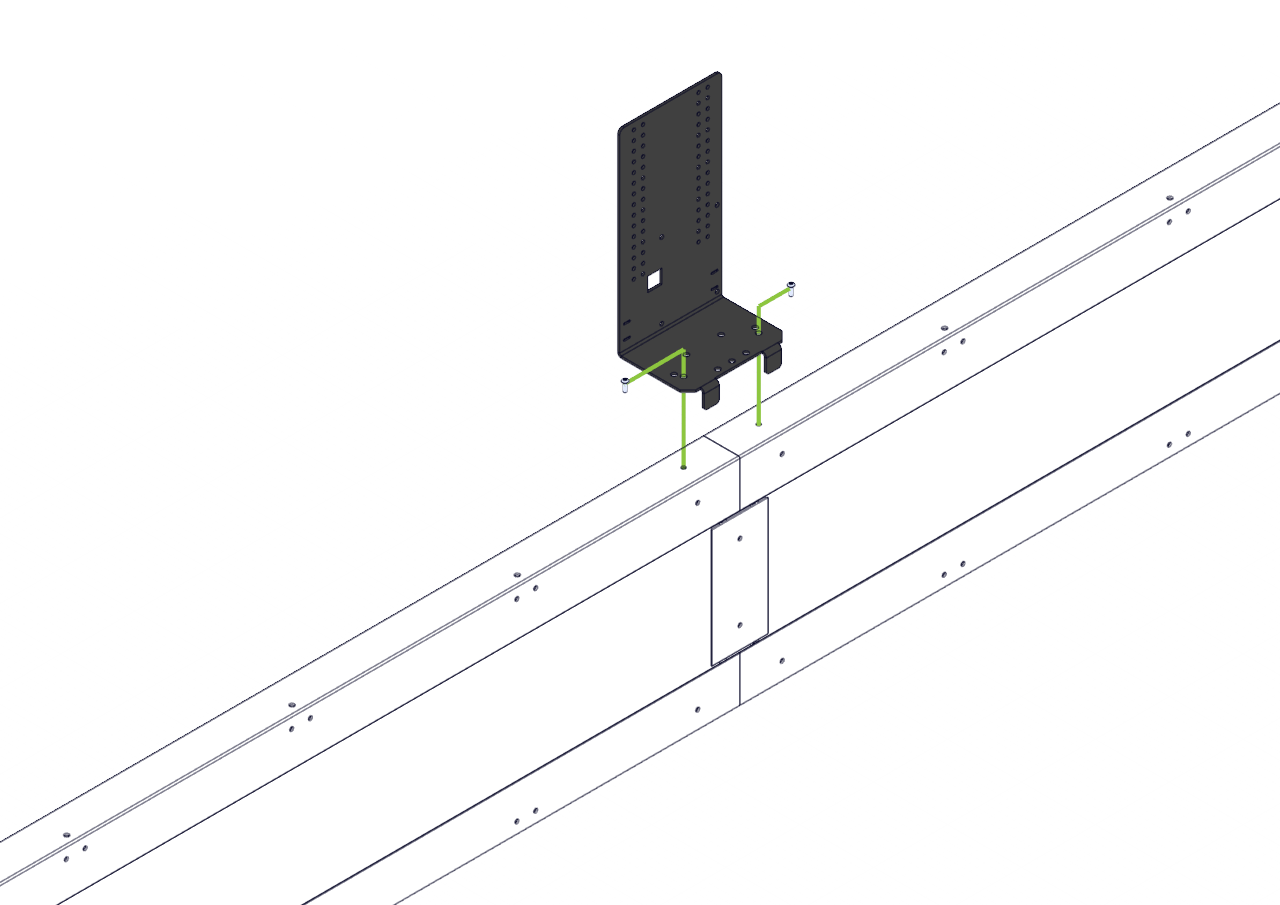

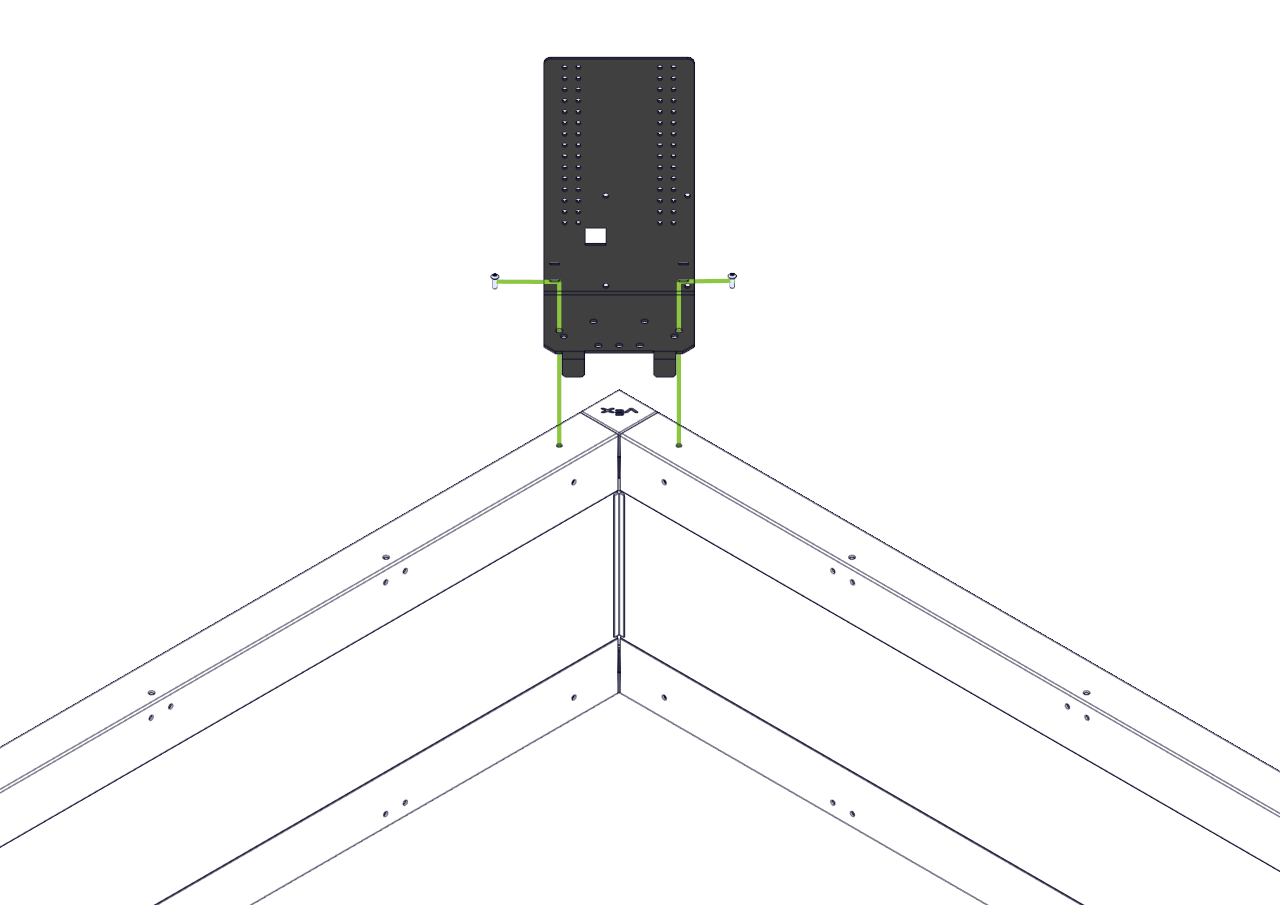

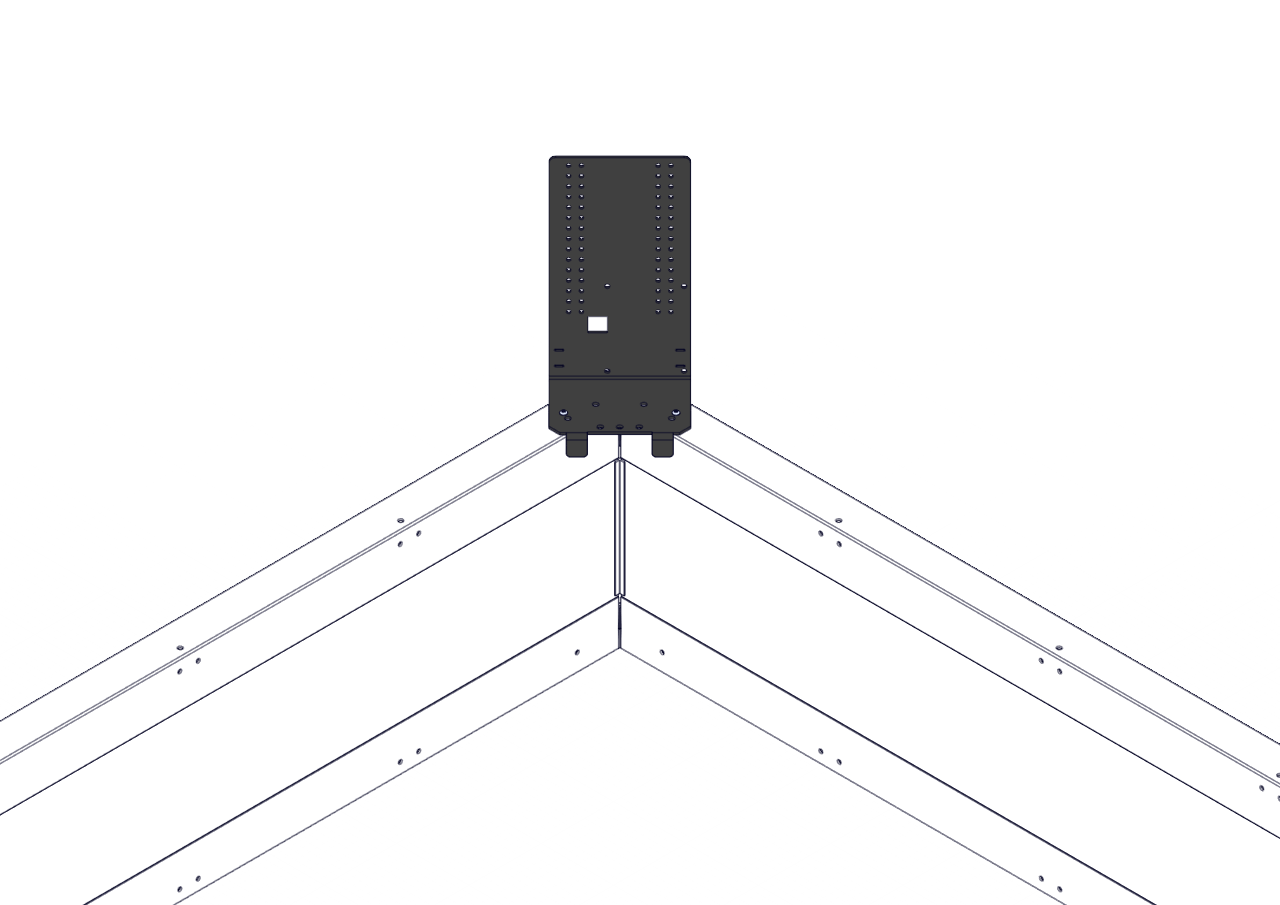

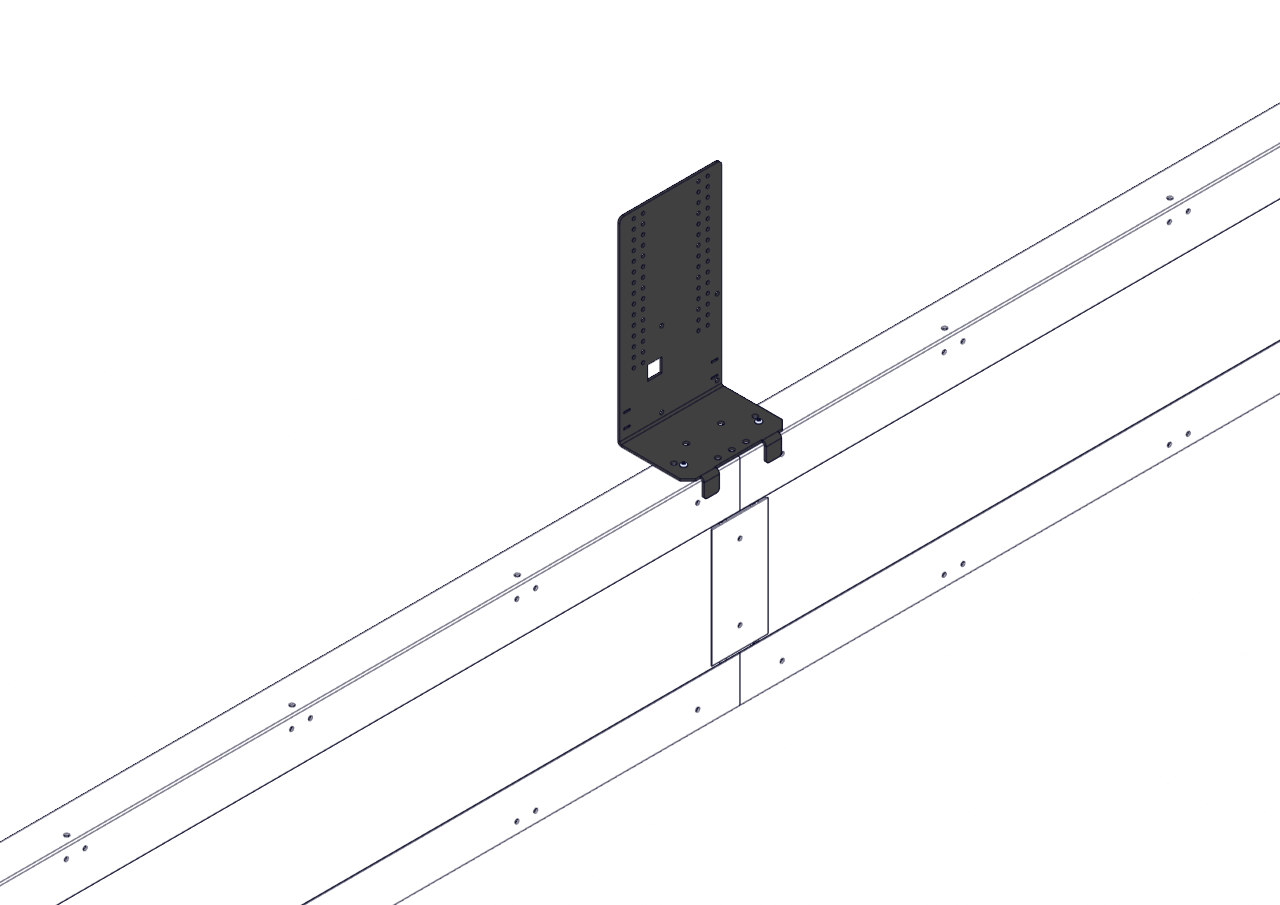

6. 将现场监视器支架放在型材上。

• 用两个星形驱动螺钉固定支架。
• 确保螺钉完全拧紧并且现场监视器支架固定。

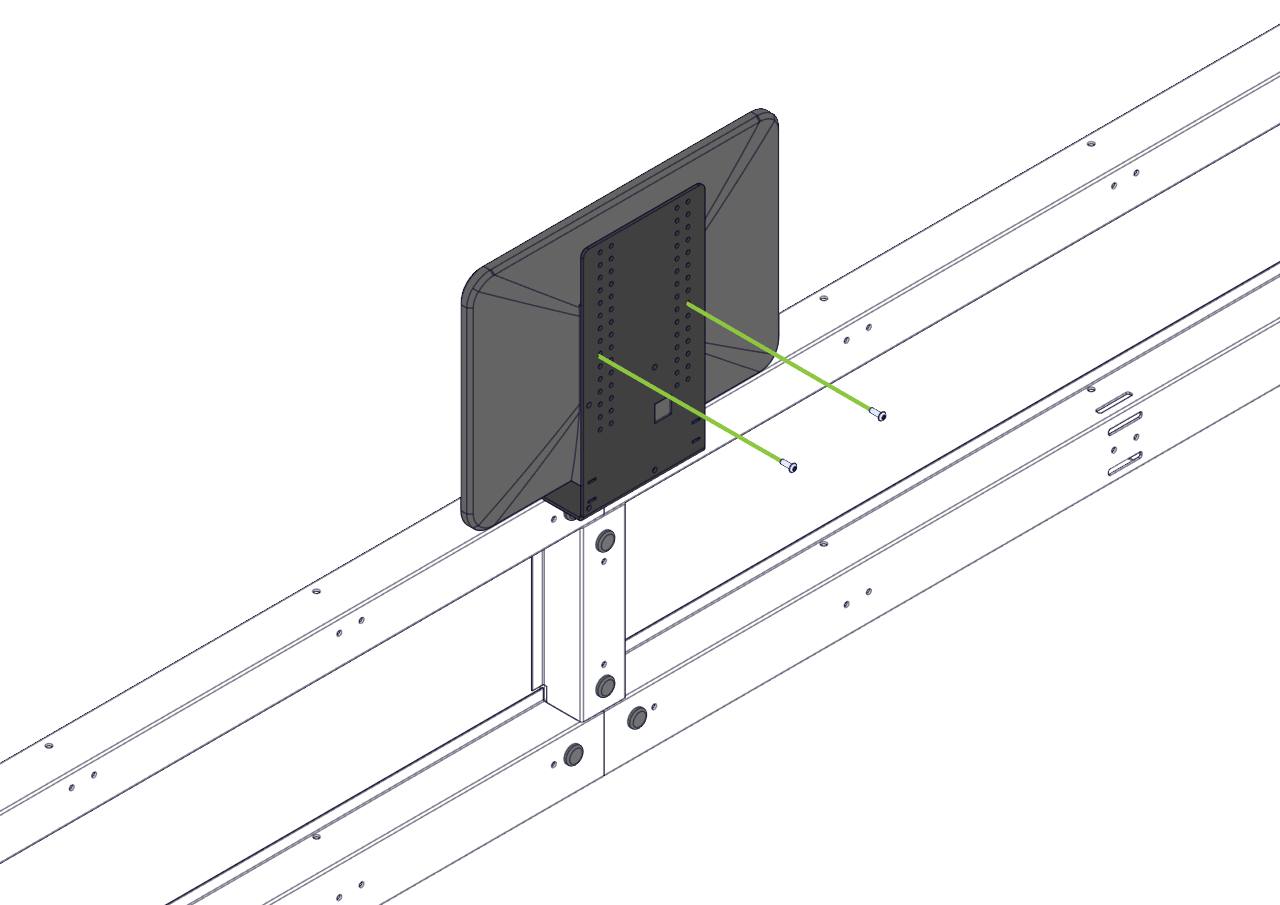

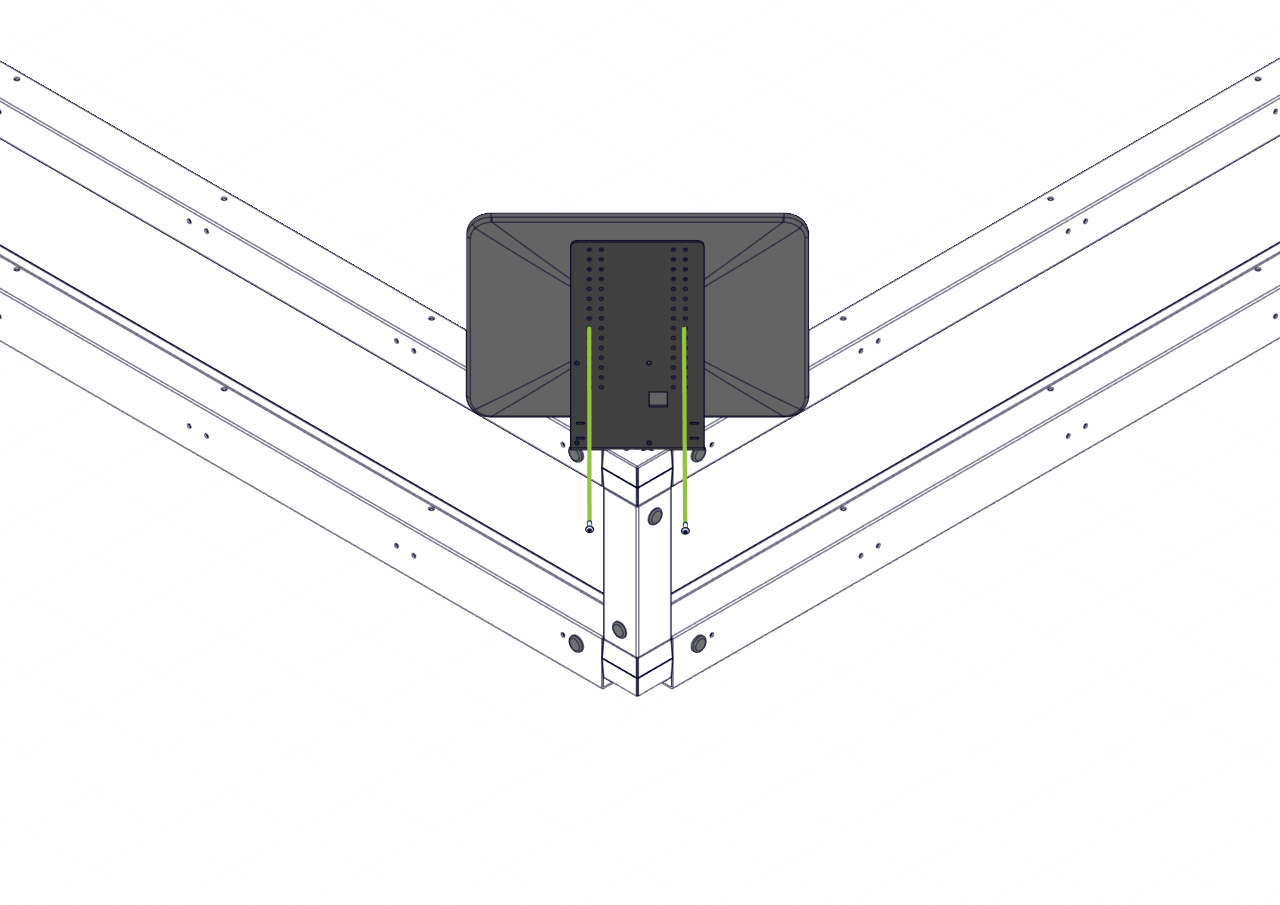

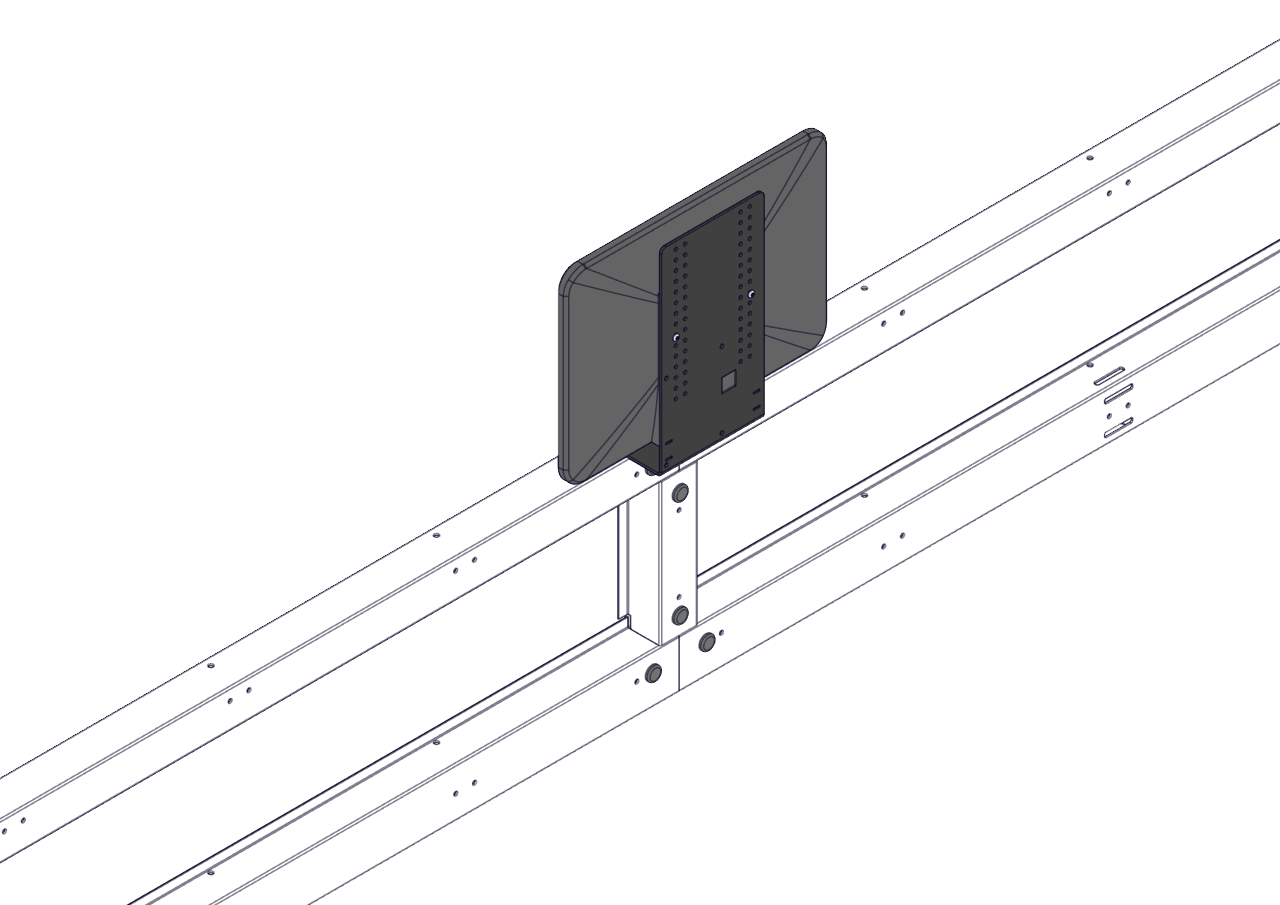

7. 使用标准化 VESA 显示器安装硬件，将显示器安装到现场显示器支架上。

• 显示器应面向现场。

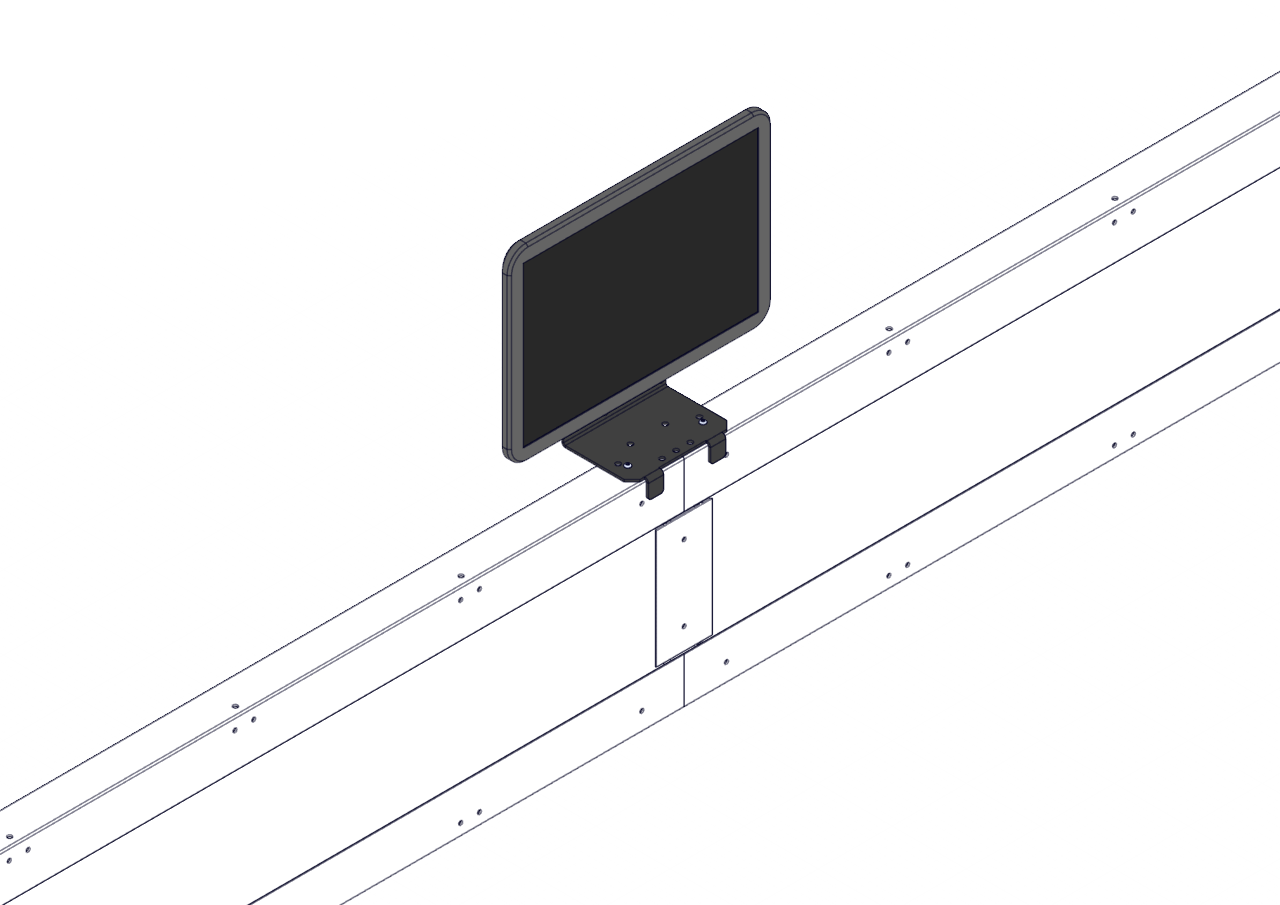

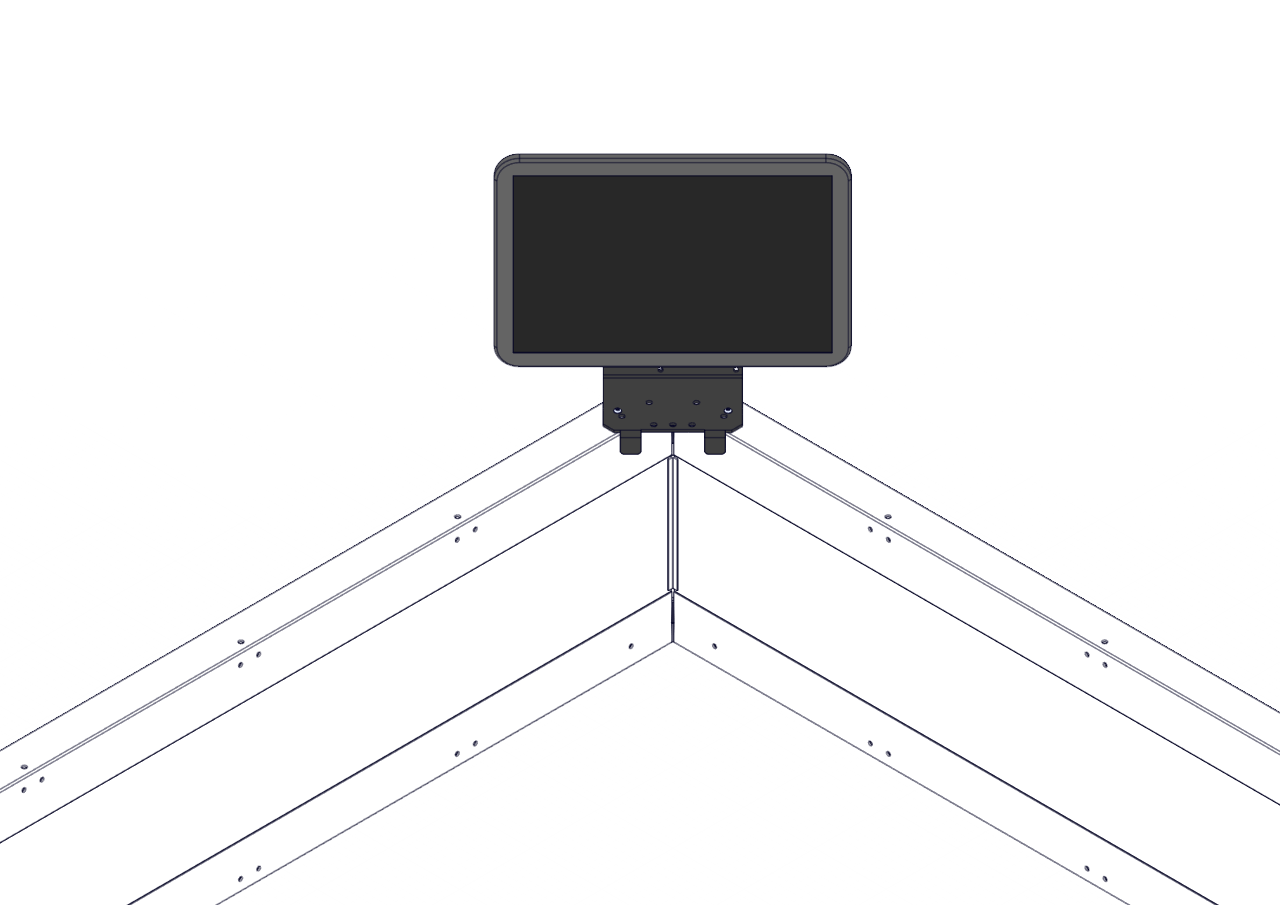

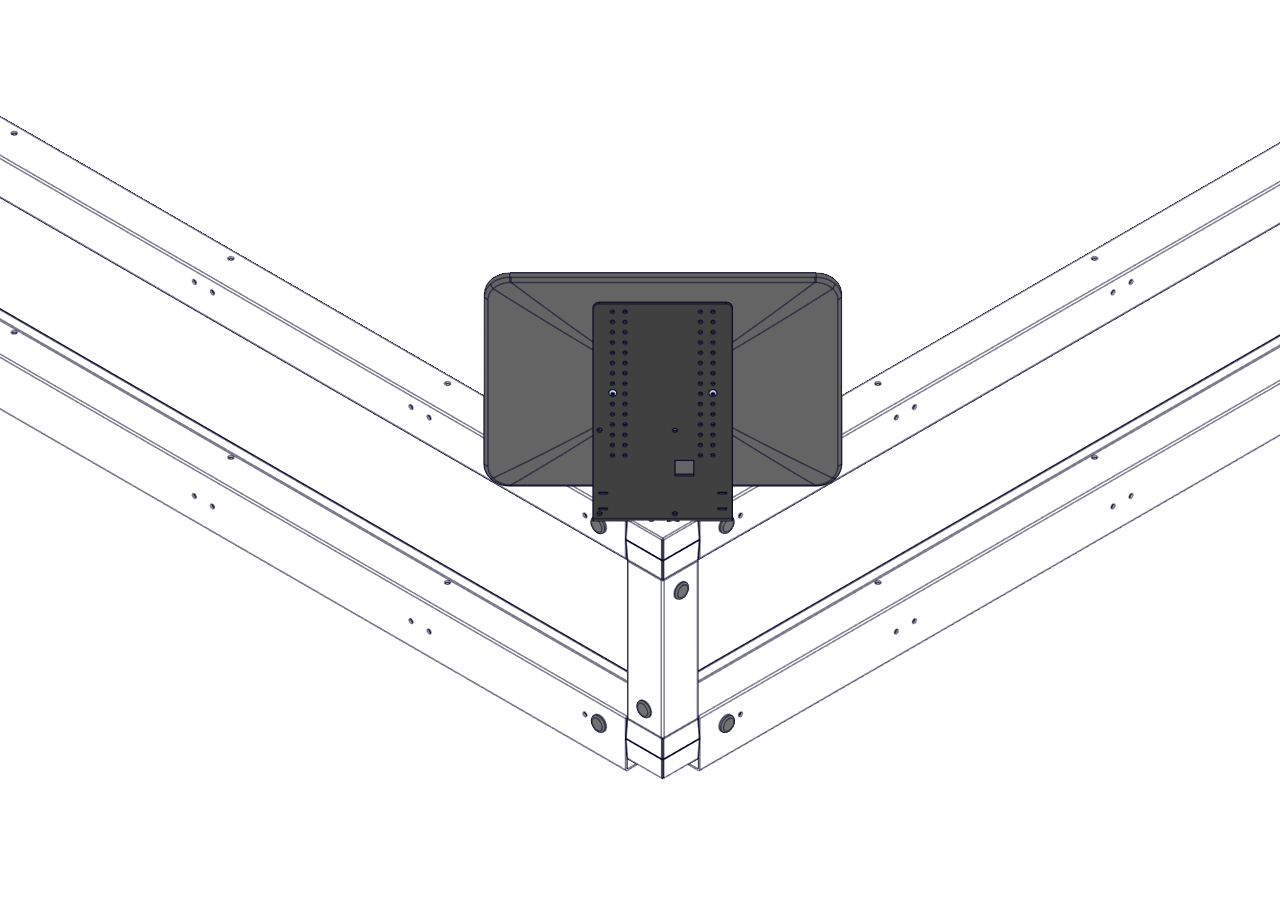

• 您可以将显示器连接到场地的两侧或角落，如这些图像所示。
