安装场地显示屏支架到 V5 轻便型竞赛场地

本文将向你介绍如何安装场地显示屏支架到V5 轻便型竞赛场地


1. 收集用于安装支架的硬件。

安装场地显示屏支架到轻便型场地需要的硬件:

  • 梅花螺丝 8-32x2.25" - 数量 2
  • 尼龙螺母 - 数量 2
  • T15 螺丝刀


2. 收集用于安装一台显示屏的硬件。

安装显示屏到场地显示屏支架需要的硬件:

  • 标准的 VESA 显示屏安装硬件
  • 螺丝,M4 x .7 x 10mm - 数量 5
  • 螺丝,M4 x .7 x 18mm - 数量 5
  • 螺丝,M4 x .7 x 25mm - 数量 5
  • 垫片 - 数量 8
  • 十字螺丝刀


3. 确定安装场地显示屏支架的位置。

  • 场地显示屏支可通过一个 T 型连接器安装到任意转角或边缘。


4. 确定一个位置后,将尼龙螺母放入转角连接器或 T 型连接器上的螺母孔中。

  • 要做到这一步,从连接器取出挤压件来露出螺母孔。

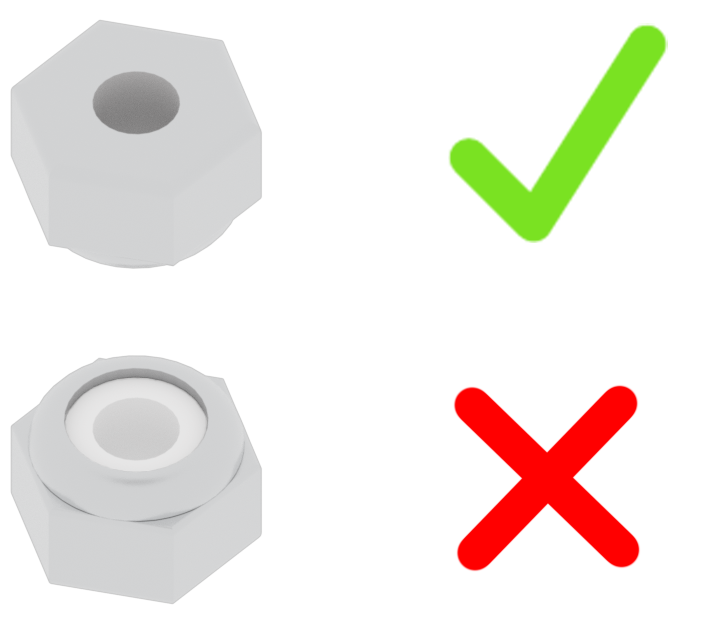

注意:确保尼龙螺母以正确的方向插入。



5. 将挤压件重新连接到连接器上。

  • 确保螺母留在螺母孔内。

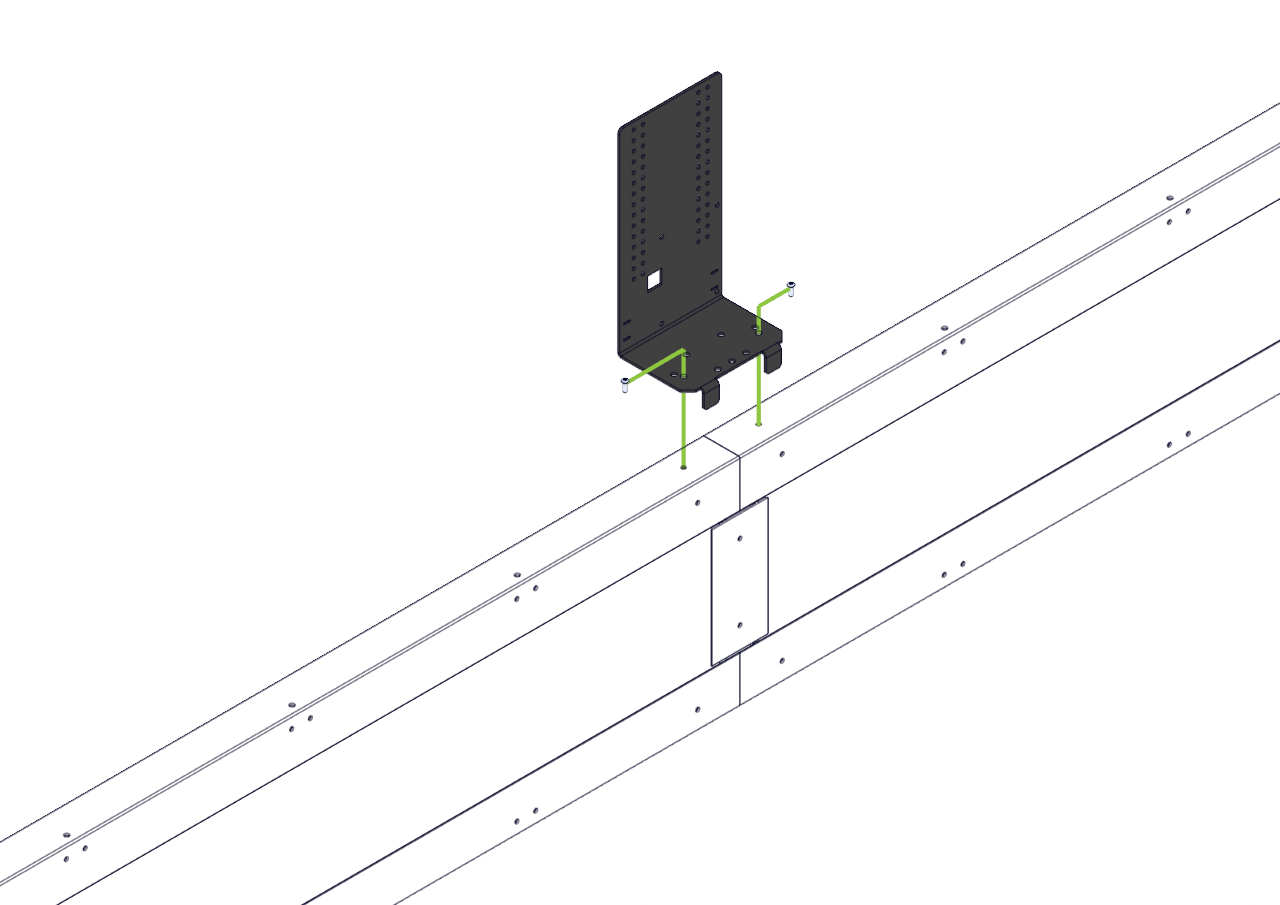

6. 将场地显示屏支架放置到挤压件上。

  • 用两颗梅花螺丝安装支架。
  • 确保螺丝完全拧紧并且场地显示屏牢固。







7. 使用标准的 VESA 显示屏安装硬件,安装显示屏到场地显示屏支架。

  • 显示屏应面向场地。
  • 你可以安装显示器到场地的侧边,或转角,如这些图片所示。
