V5 电池的安装和接线

收集所有需要的零件

你会需要:

  • (1) V5机器人电池(未显示)
  • (1) V5 机器人电池线(未显示)
  • (2) 个 V5 电池夹
  • (4) #8-32 x 1/2" 螺丝
  • (4) #8-32 保持坚果
  • (1) 3-32 英寸六角扳手

当您想要连接电池时,您还需要将 V5 Robot Brain 安装到您的机器人上。 >

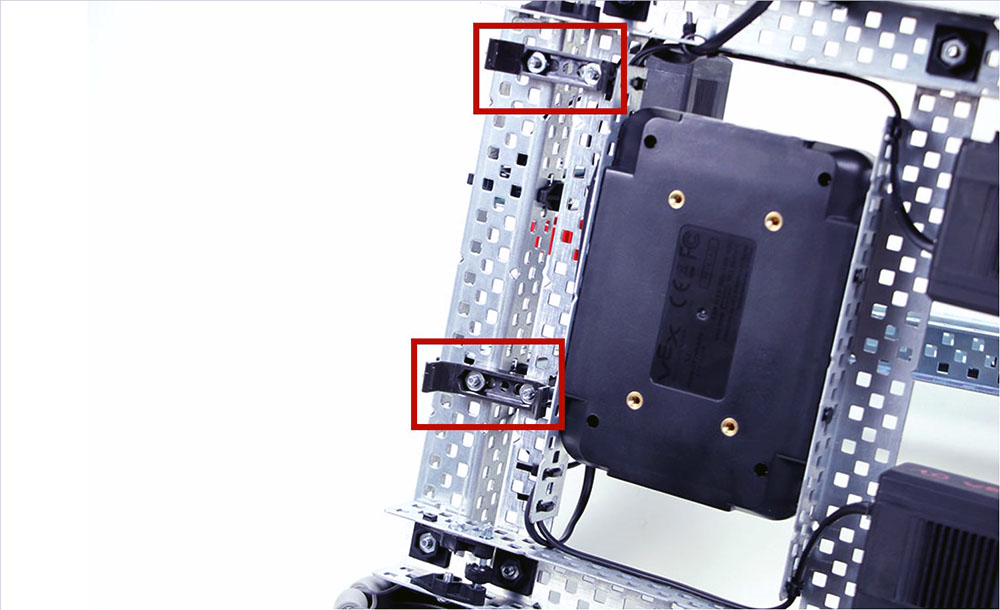

安装 V5 电池夹

将两个 V5 电池夹安装在机器人底座后部下方。

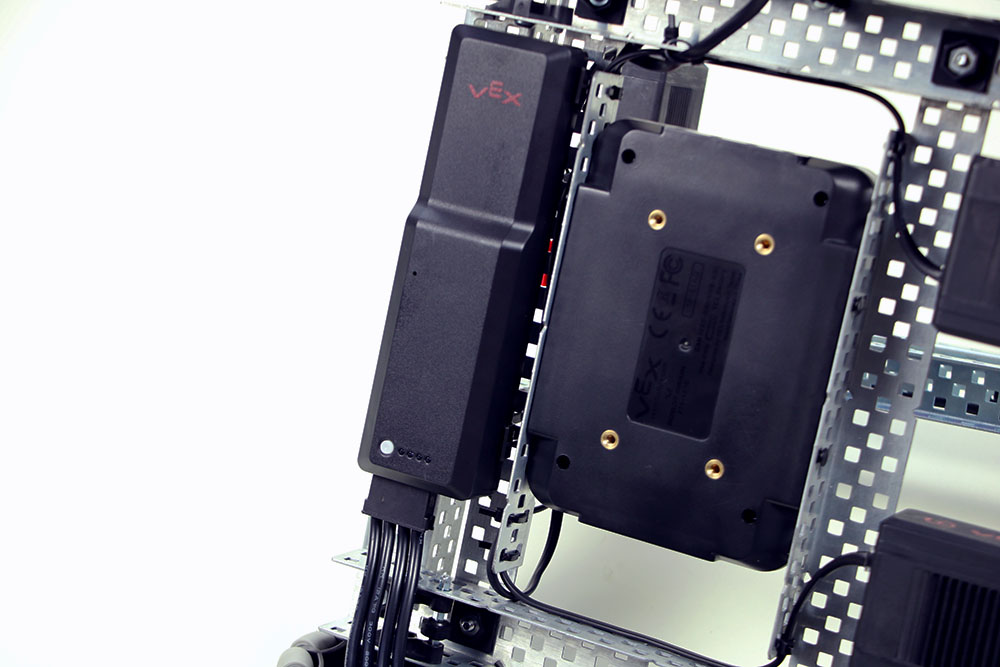

将 V5 电池固定到夹子中

将电池按入夹子中,直至听到并感觉到其卡入到位。

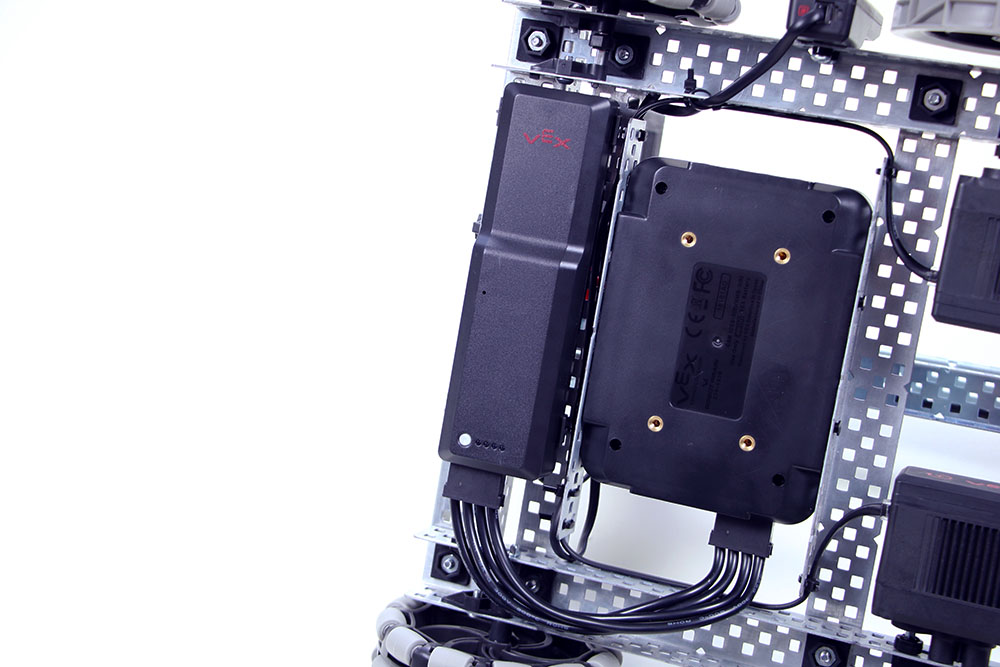

连接V5机器人电池

使用电池电缆将电池连接到 V5 Robot Brain。

确保正确插入电池电缆的连接器,使其卡入到位。

有关电池安装和接线的更多详细说明,请参阅V5 Clawbot 构建说明
