理解和使用 V5 工作单元工具

介绍

本文适用于那些刚刚开始使用 VEX V5 工作单元并且可能对建筑（更具体地说，对金属建筑）不熟悉的人。本文的目的是让您熟悉 Workcell Kit 中提供的工具以便开始构建。工作单元使用两种主要工具：开口扳手和 T15/T8 星形驱动扳手或 T15/T8 星形螺丝刀。观看下面的视频以及本文其余部分包含的信息，以了解有关这些工具及其用途的更多信息。

V5 工作单元工具用途

开口扳手

该图说明了职业和技术教育的 V5 工作单元的设置，显示了组件及其排列，以实现最佳功能。

开口扳手的用途是在将螺钉固定到螺母或支架上时将其固定到位。通过使用扳手将螺母或支架固定到位，螺钉就可以牢固地固定到您的建筑物上。

该图说明了 CTE（职业和技术教育）的 V5 工作单元的设置，显示了最佳功能的组件排列和连接。

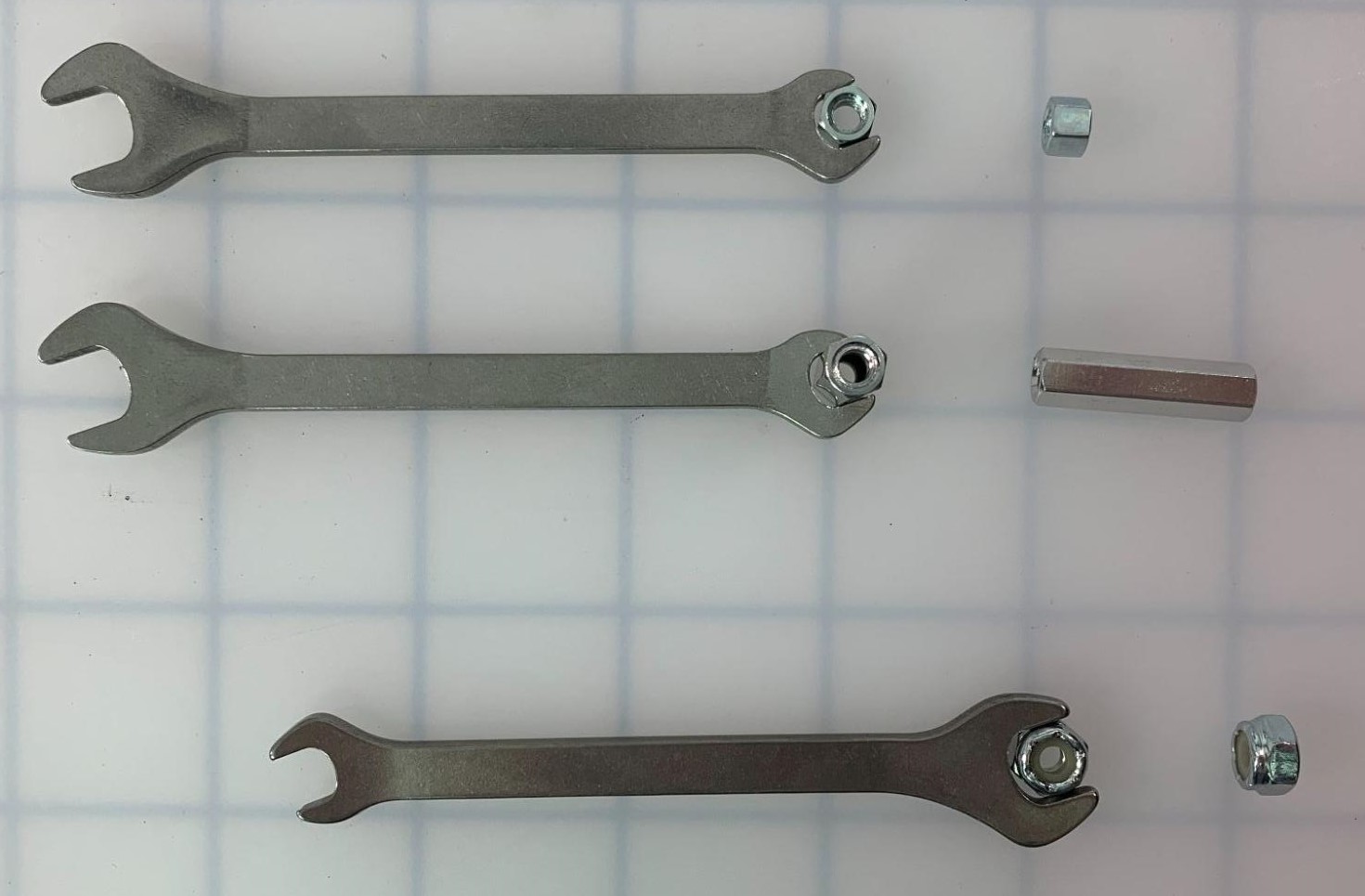

使用 V5 工作单元时，扳手较小的一端用于固定：

#8-32 隔离带
- 对峙的时间长短并不重要。

扳手较大的一端用于固定：

#8-32 尼龙锁紧螺母

T15 星形驱动扳手/T15 星形螺丝刀

该图说明了职业和技术教育的 V5 工作单元的设置，显示了操作所需的组件和连接的排列。

该图说明了 CTE（职业和技术教育）的 V5 工作单元的设置，并显示了实现最佳功能所需的组件和连接的排列。

T15 星形驱动扳手（如第一张图所示）以及 T15 星形螺丝刀（如第二张图所示）的用途是拧入所有 #8-32 星形驱动螺钉。这是通过使用钥匙的独特星形驱动形状来驱动印有 #8-32 星形驱动螺钉来实现的。

有关将螺钉固定到螺母上的更多信息和演示，查看 VEX 库中的这篇文章

T8 星形驱动钥匙/T8 星形螺丝刀

该图说明了 CTE 的 V5 工作单元的设置，显示了实现最佳功能的组件排列和连接。

该图说明了 CTE（职业和技术教育）的 V5 工作单元的设置，并显示了实现最佳功能所需的组件和连接的排列。

T8 星形驱动扳手（如第一张图所示）以及 T8 星形螺丝刀（如第二张图所示）的用途是拧紧所有 #8-32 星形驱动固定螺钉。这些星形驱动固定螺钉是位于星形驱动轴环中的较小的螺钉。

有关将螺钉固定到螺母上的更多信息和演示，查看 VEX 库中的这篇文章
