Gắn giá đỡ màn hình vào sân thi đấu di động V5

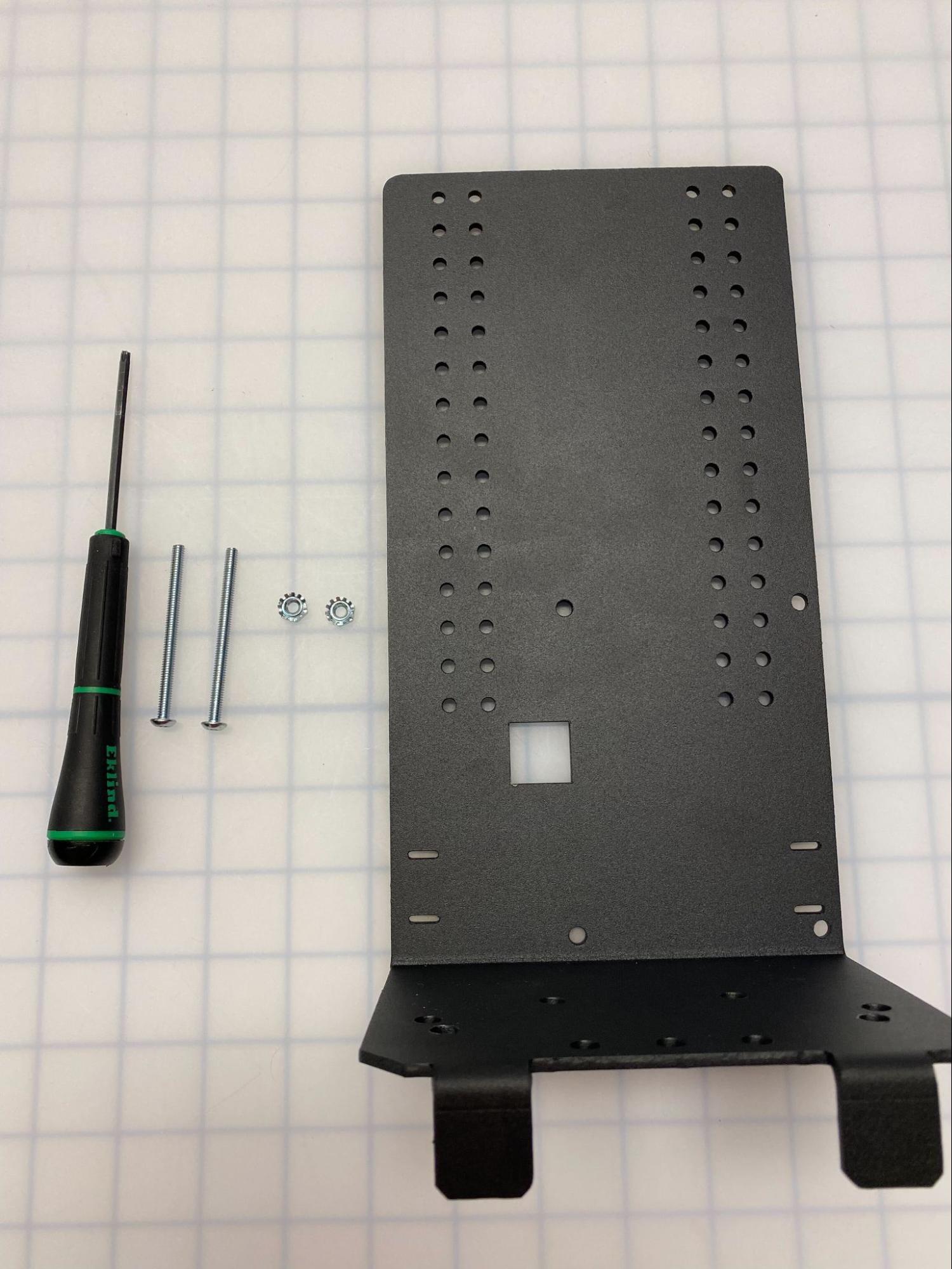

1. Tập hợp phần cứng để gắn chân đế.

Yêu cầu lắp chân đế màn hình hiện trường vào phần cứng hiện trường di động:

• Vít truyền động hình sao 8-32 x 2,25” - Số lượng 2
• Đai ốc Nylock - Số lượng 2
• Tua vít T15

2. Tập hợp phần cứng để gắn màn hình.

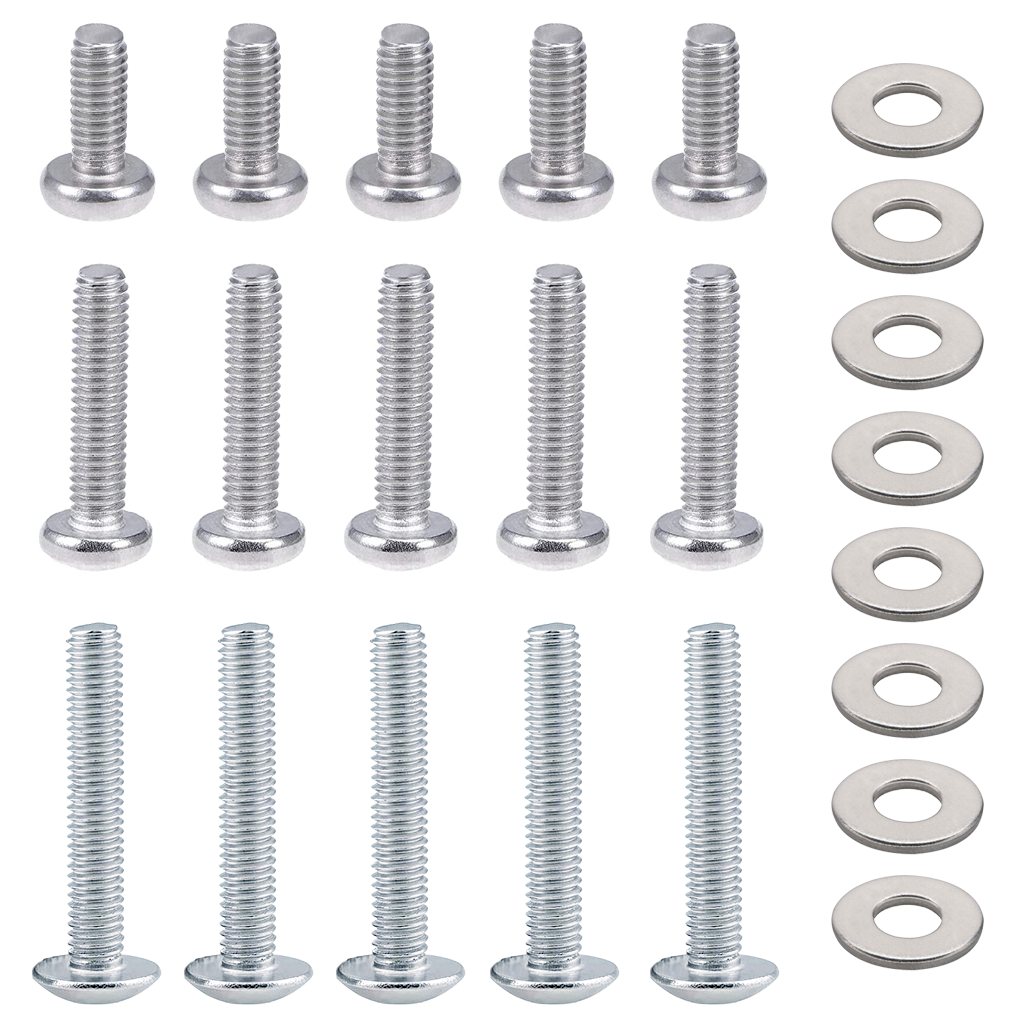

Yêu cầu phần cứng gắn màn hình vào giá đỡ màn hình hiện trường:

• Phần cứng gắn màn hình VESA được tiêu chuẩn hóa
• Vít, M4 x .7 x 10mm - Số lượng 5
• Vít, M4 x .7 x 18mm - Số lượng 5
• Vít, M4 x .7 x 25 mm - Số lượng 5
• Miếng Đệm - Số 8
• Tua vít đầu Phillips

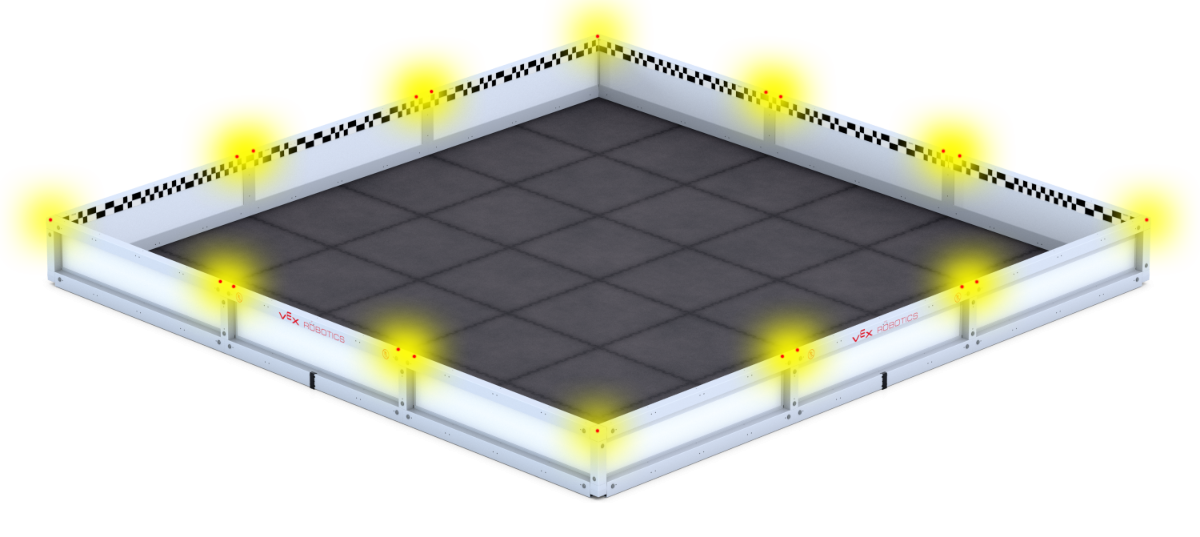

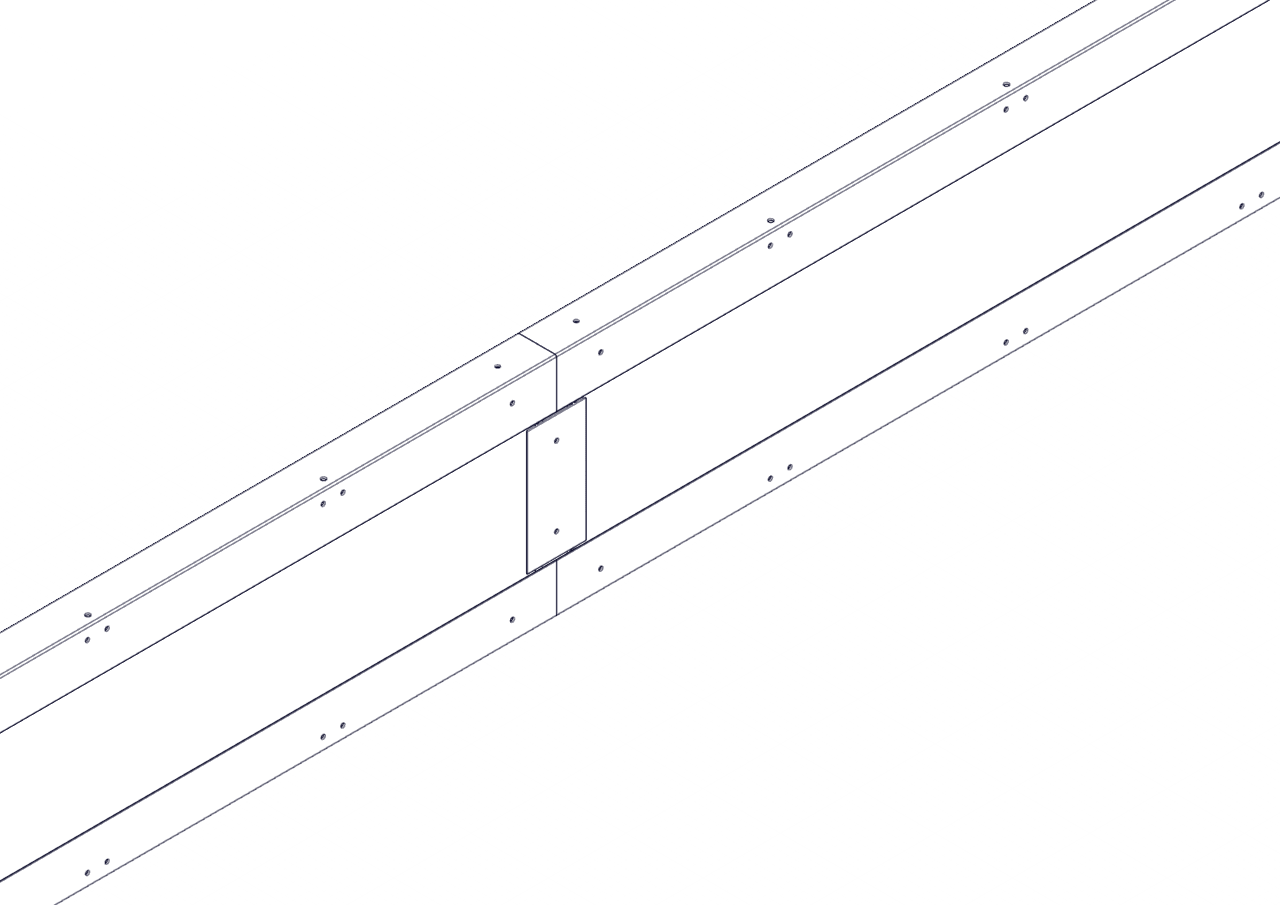

3. Xác định vị trí gắn giá đỡ màn hình hiện trường

• Chân đế màn hình hiện trường có thể được gắn vào bất kỳ góc hoặc cạnh nào bằng đầu nối chữ T.

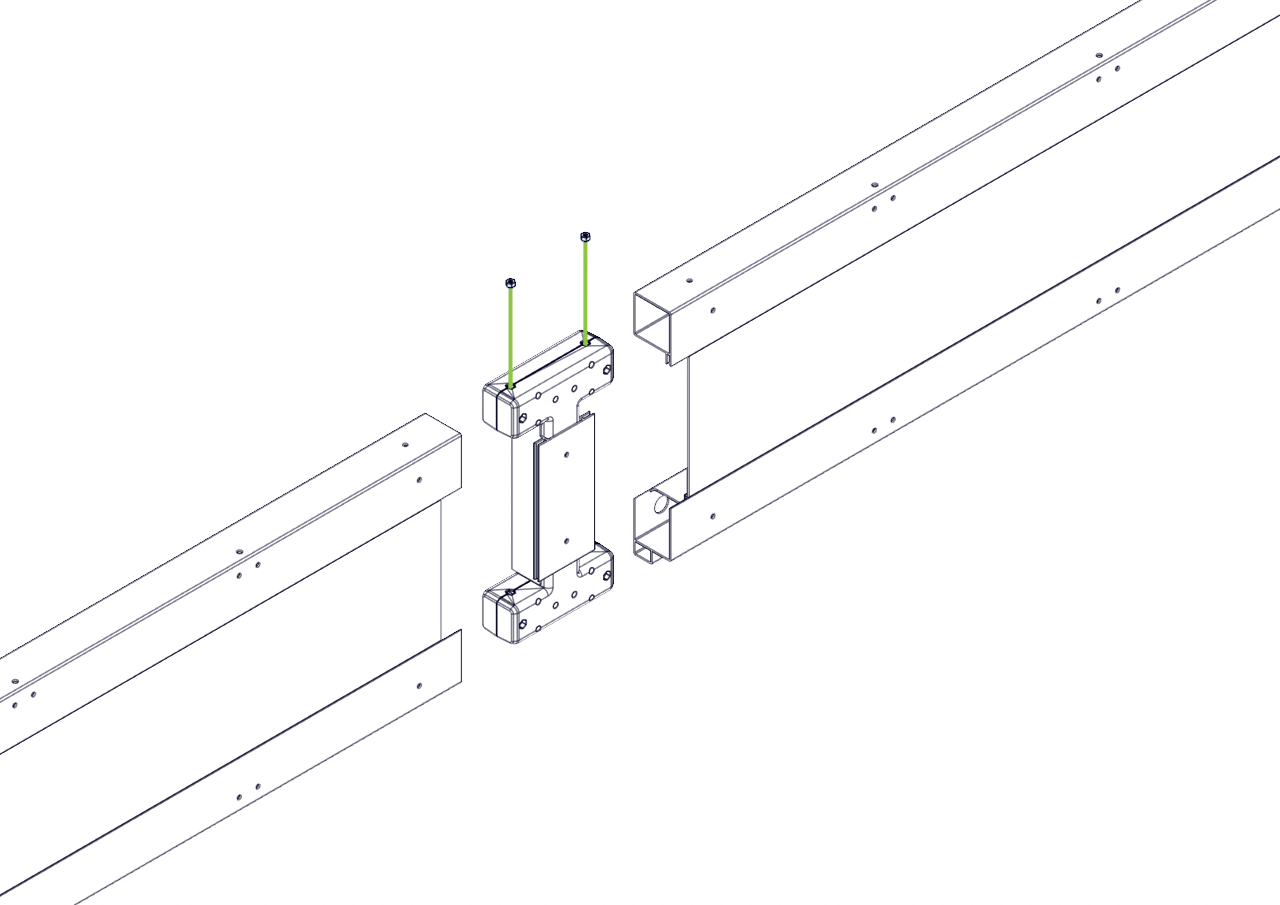

4. Sau khi đã xác định được vị trí, hãy đặt đai ốc nylock vào túi đai ốc trên đầu nối góc hoặc đầu nối chữ T.

• Để thực hiện việc này, hãy tháo phần đùn ra khỏi các đầu nối để lộ các túi đai ốc.

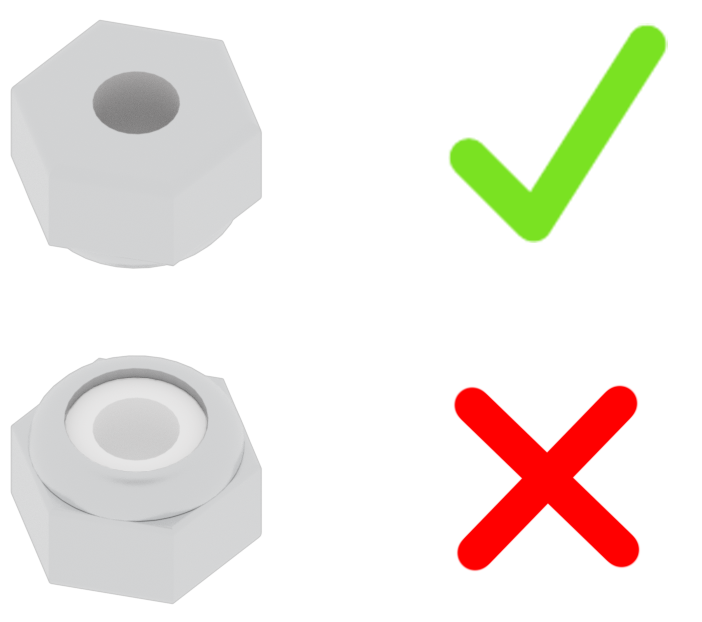

Lưu ý: đảm bảo các đai ốc nylock được lắp vào đúng hướng.

5. Kết nối các thiết bị ép đùn trở lại đầu nối.

• Đảm bảo đai ốc nằm bên trong túi đai ốc.

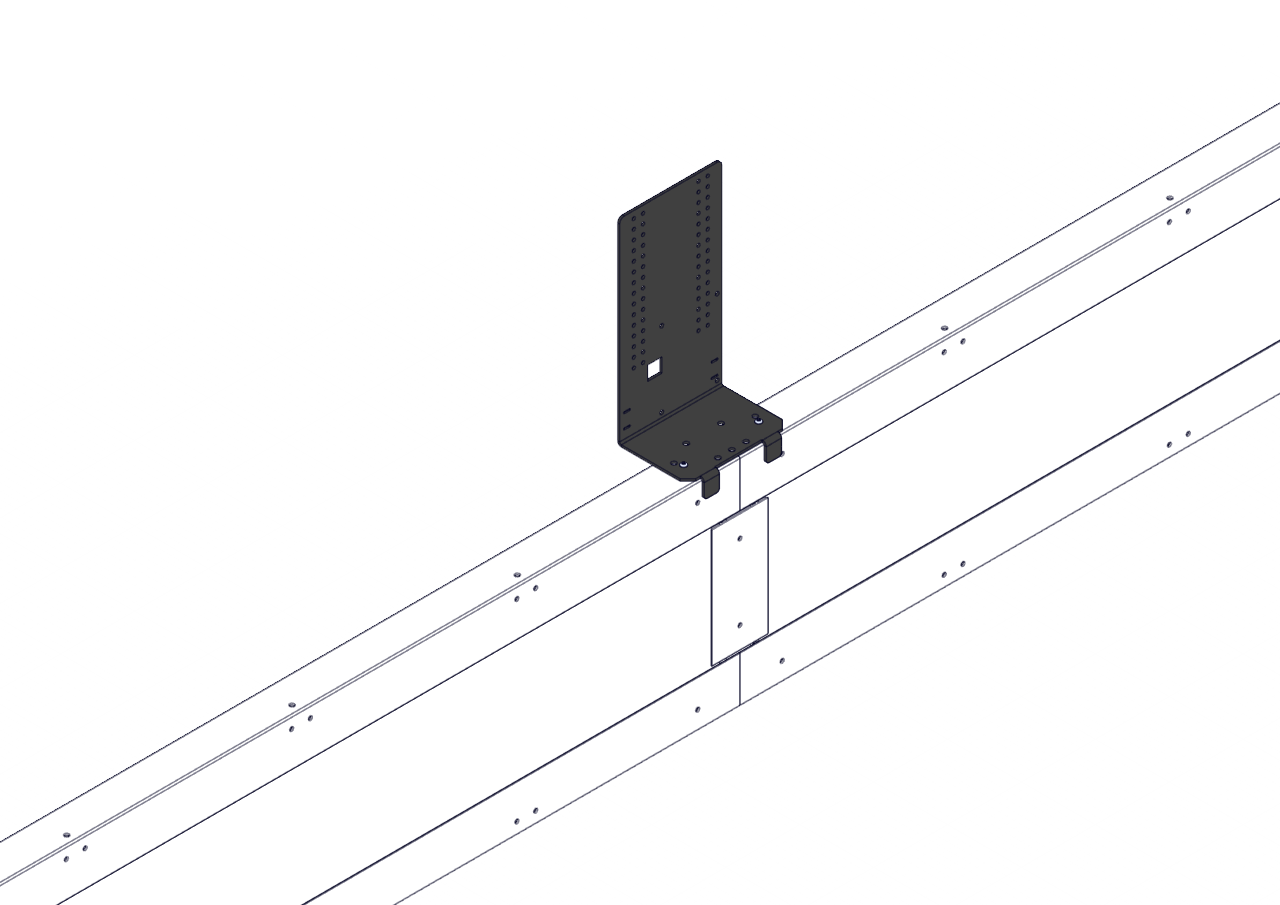

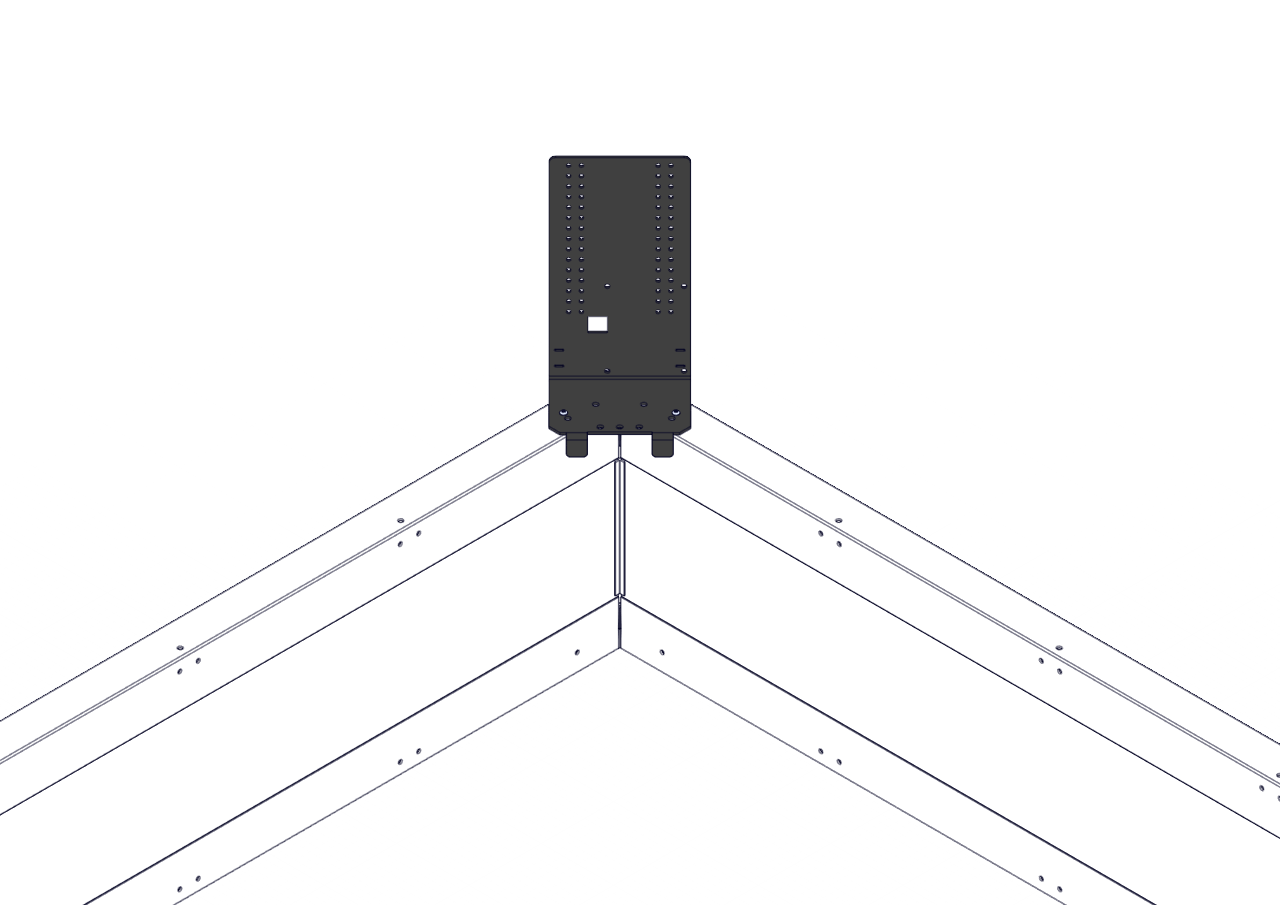

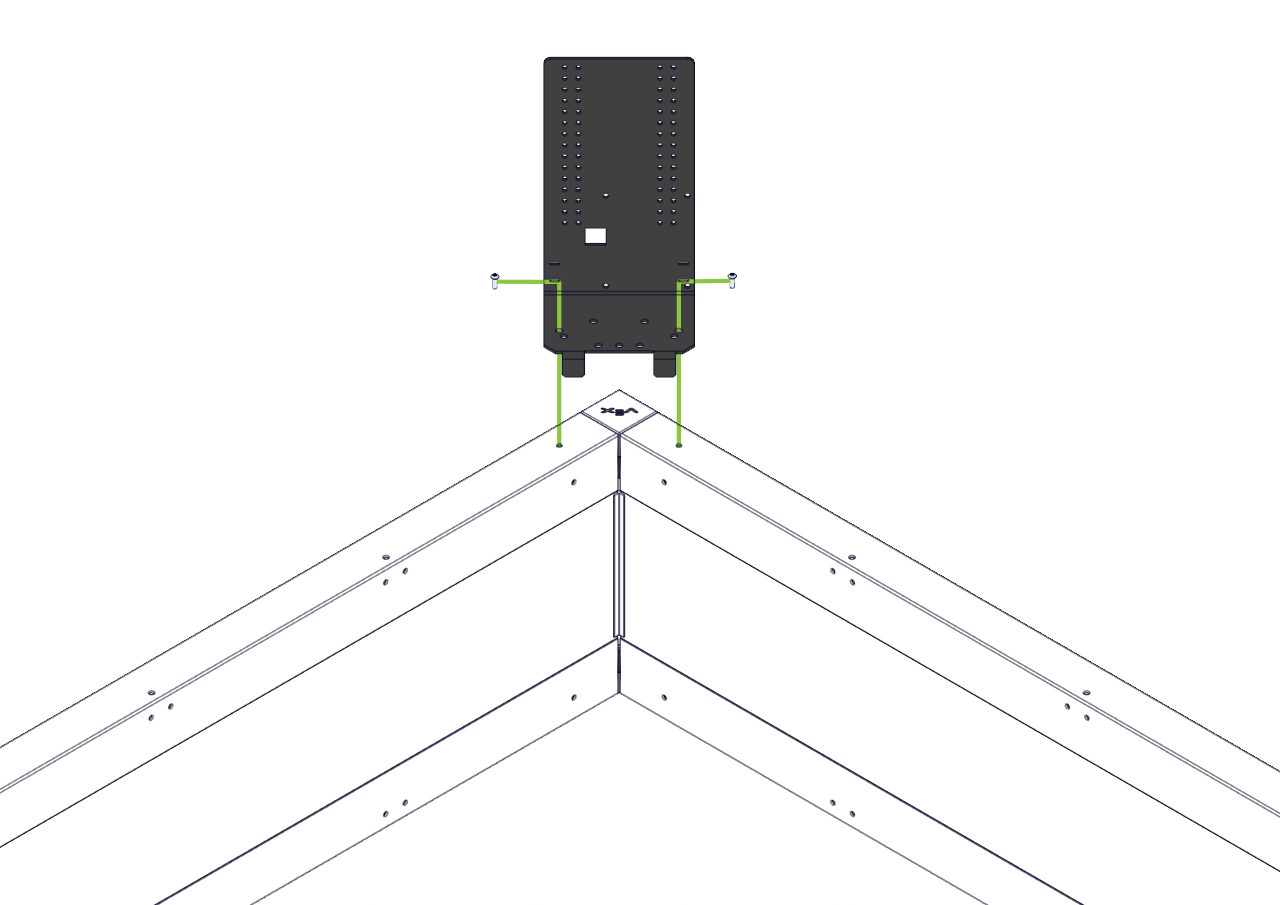

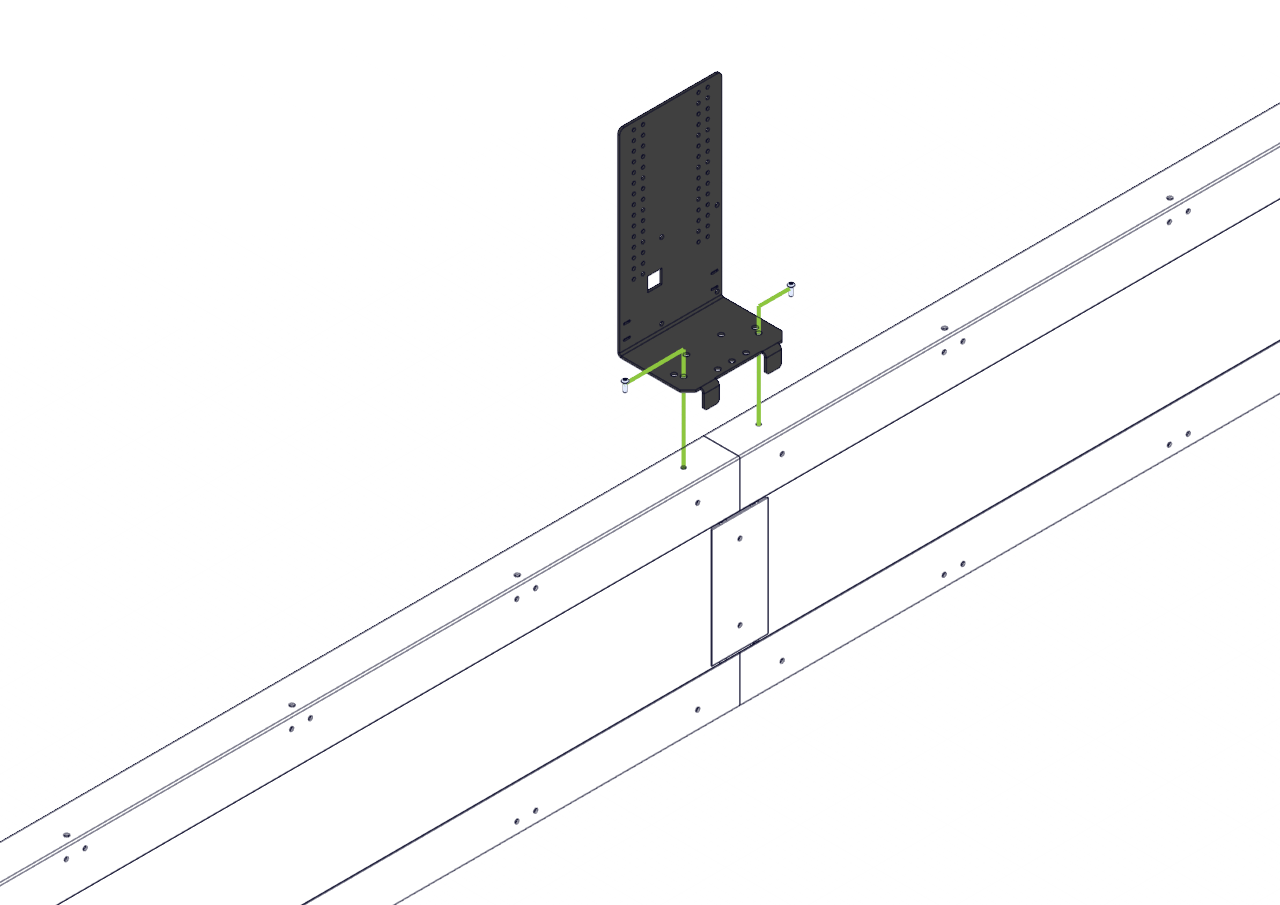

6. Đặt giá đỡ màn hình hiện trường trên máy ép đùn.

• Gắn chân đế bằng hai vít truyền động hình sao.
• Đảm bảo các vít được siết chặt hoàn toàn và giá đỡ màn hình hiện trường được cố định chắc chắn.

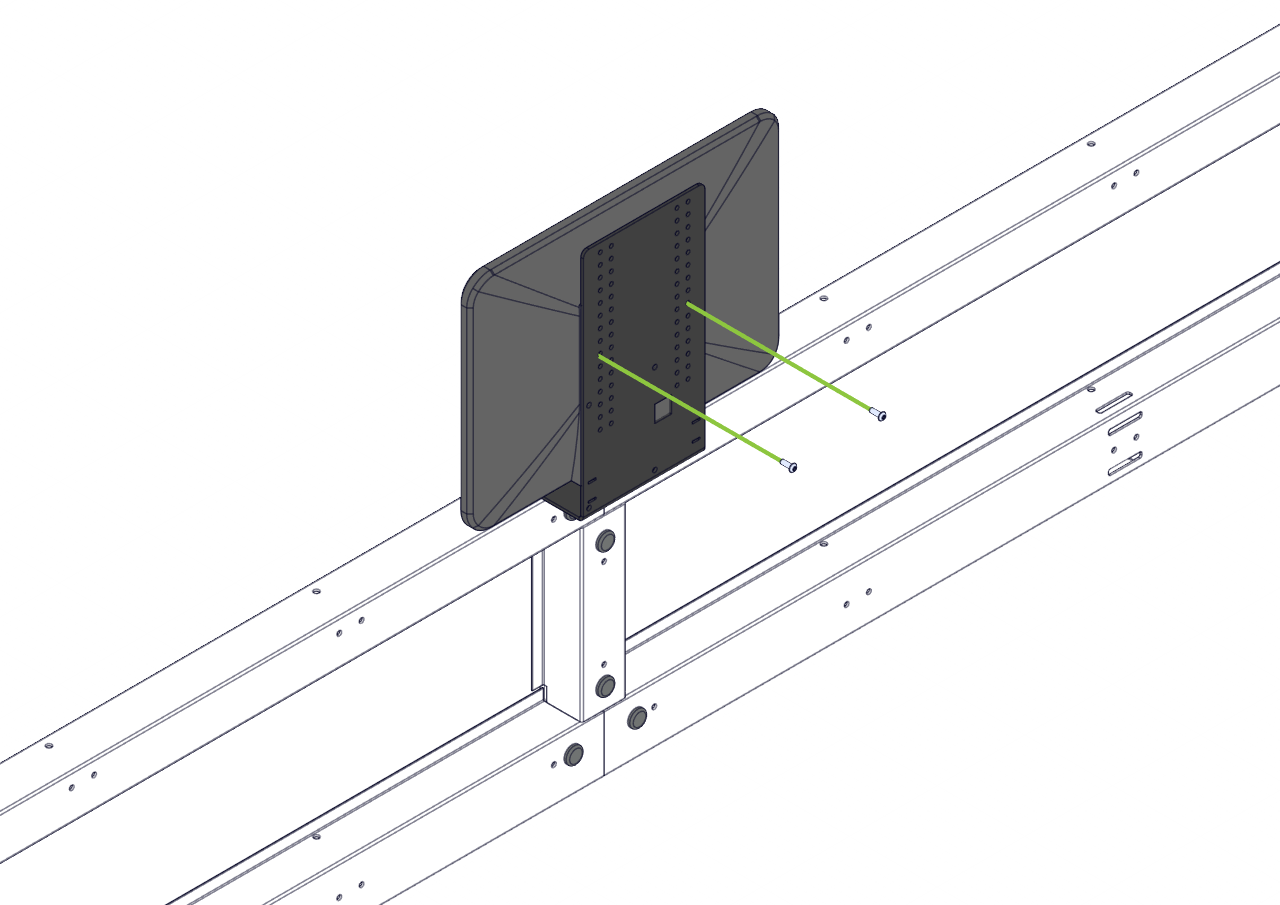

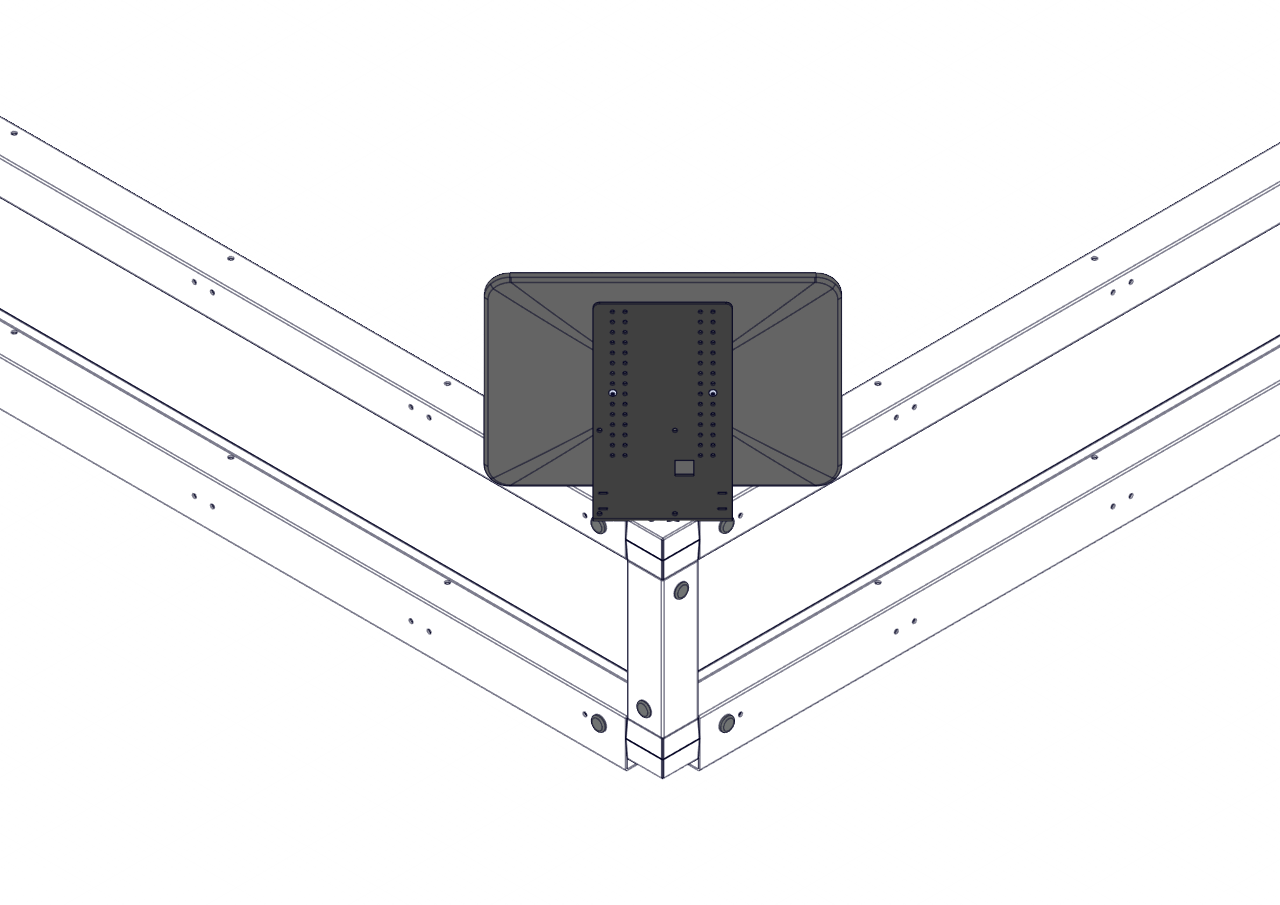

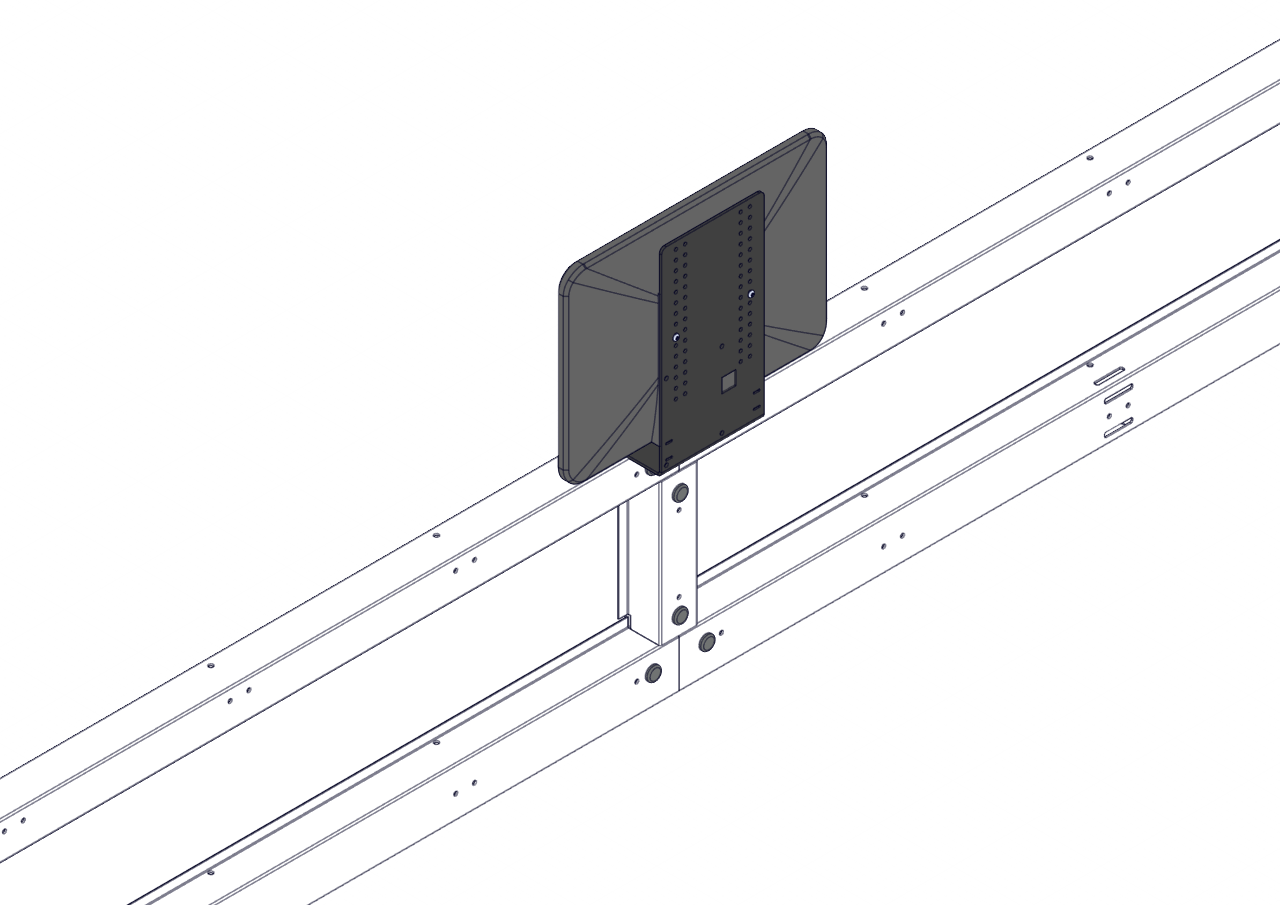

7. Sử dụng Phần cứng gắn màn hình VESA được tiêu chuẩn hóa, gắn màn hình vào giá đỡ màn hình hiện trường.

• Màn hình phải hướng vào hiện trường.

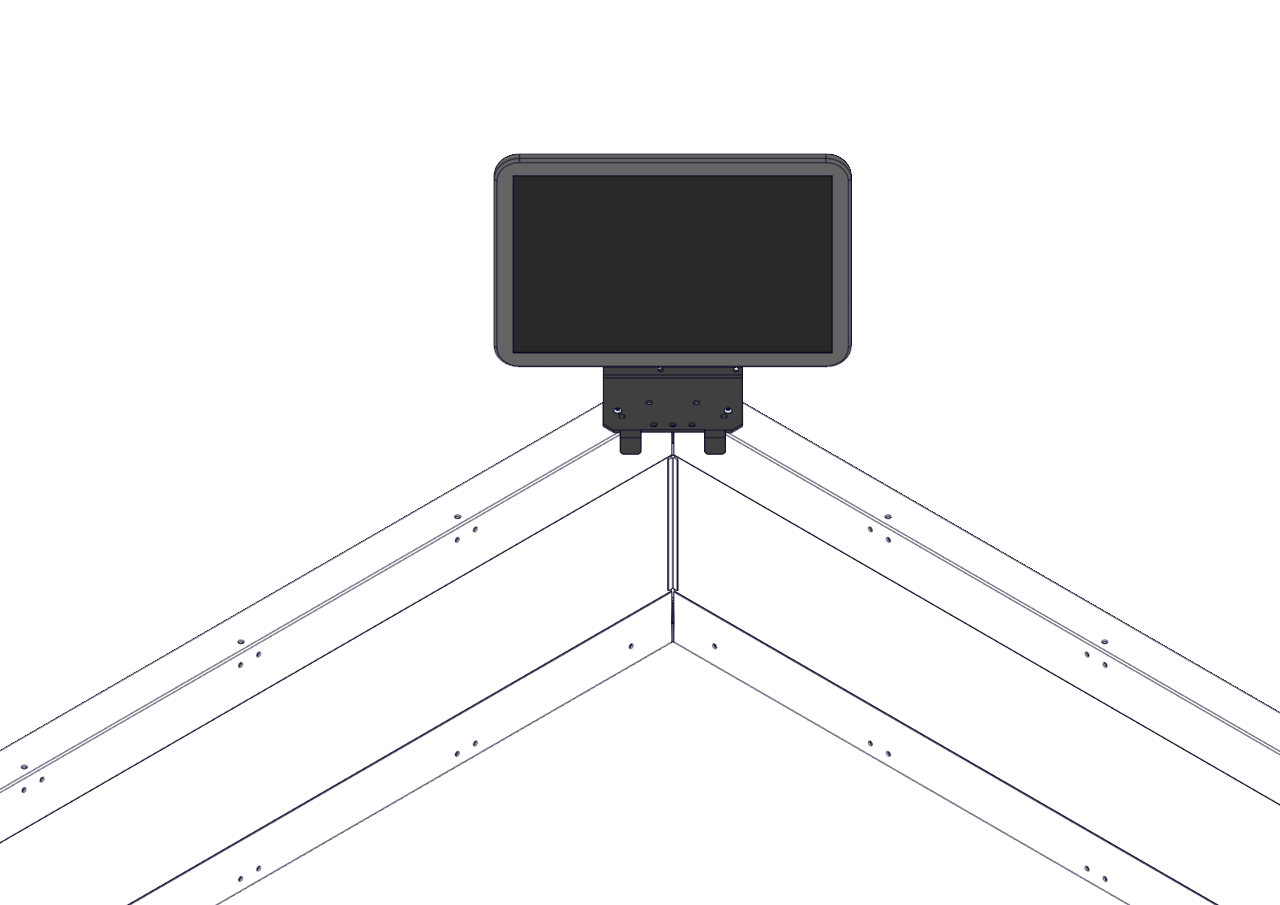

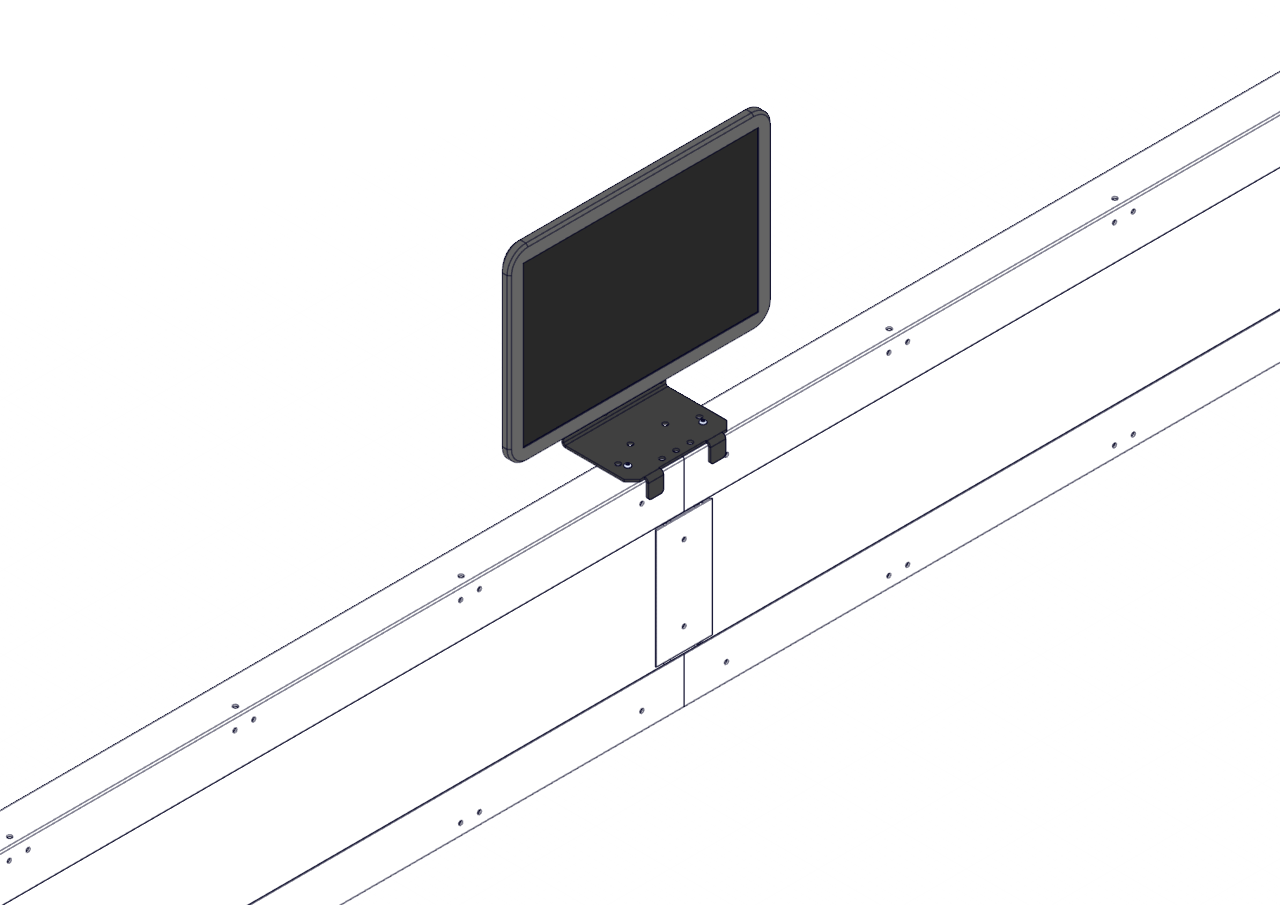

• Bạn có thể gắn màn hình vào các cạnh của sân hoặc các góc như minh họa trong những hình ảnh này.
