Bạn có thể sử dụng Bảng điều khiển cảm biến trên Brain VEX IQ (thế hệ 2) để xem dữ liệu cho động cơ hoặc cảm biến được kết nối.

Màn hình não được hiển thị trong menu Trang chủ với tùy chọn Thiết bị được chọn. Thiết bị là tùy chọn thứ ba trong menu Trang chủ.

Sử dụng các nút trái và phải để tô sáng tùy chọn menu Thiết bị, sau đó nhấn nút Kiểm tra để chọn Thiết bị.

Màn hình não được hiển thị trong menu Thiết bị, nơi thông tin được báo cáo từ các thiết bị được kết nối theo thời gian thực. Ba ảnh chụp màn hình cho thấy nút Bên phải được sử dụng để điều hướng đến và chọn cảm biến Quang học. Cảm biến quang là tùy chọn thứ ba trong menu Thiết bị.

Trong menu Thiết bị, bạn sẽ thấy các thiết bị được kết nối trên robot của mình.

Sử dụng các nút trái và phải để làm nổi bật cảm biến mong muốn của bạn, sau đó nhấn nút Kiểm tra để chọn nó.

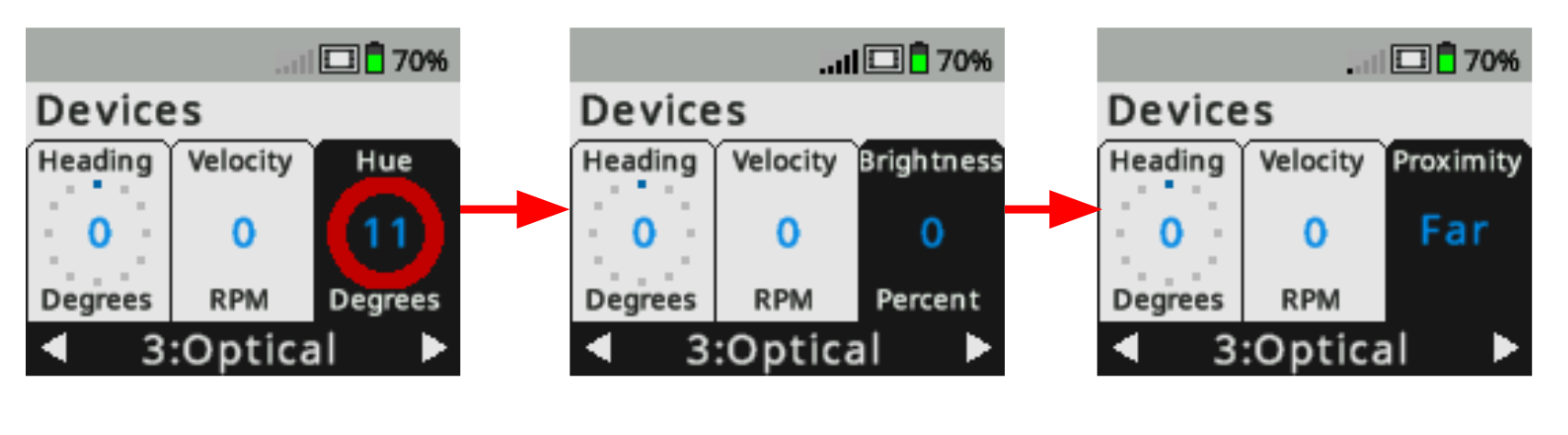

Màn hình não được hiển thị trong menu Thiết bị với cảm biến Quang được chọn. Ba ảnh chụp màn hình cho thấy nút Kiểm tra được sử dụng để cuộn qua các tùy chọn dữ liệu của cảm biến quang học. Đầu tiên, cảm biến sẽ báo cáo giá trị Sắc độ, sau đó là Độ sáng và Độ gần.

Nếu có nhiều loại dữ liệu được cảm biến báo cáo, bạn có thể sử dụng nút Kiểm tra để cuộn qua các tùy chọn dữ liệu cảm biến.

Trong hình ảnh ví dụ này, Cảm biến quang học có thể hiển thị giá trị màu sắc, độ sáng hoặc độ gần.

Màn hình não được hiển thị với Bảng điều khiển cảm biến quang học được mở từ menu Thiết bị. Thông tin về cảm biến như sắc độ, đèn LED, độ sáng, độ gần và cổng thông minh của cảm biến sẽ được hiển thị.

Tiếp tục nhấn nút Kiểm tra cho đến khi bạn thấy chế độ xem Bảng điều khiển mong muốn cho cảm biến đã chọn của mình.

Hình ảnh ví dụ này hiển thị Bảng điều khiển cảm biến cho Cảm biến quang học. Bảng điều khiển hiển thị cổng mà Cảm biến quang được kết nối, cũng như giá trị màu sắc, màu sắc, đèn LED, độ sáng và dữ liệu độ gần.
